柯布西耶作品抄绘分析 | 抄什么建筑

建筑抄绘笔记 建筑抄绘笔记

作者:小印帆工作室
原文链接

[课程视频]



 本期关键词 :漫步空间、庭院、坡道


“好的建筑,无论内部还是外部均可以被“通过”,被“游历”——这样才是好的建筑。坏的建筑,则僵死地围绕着一个固定的,不真实的,虚构的点。这绝对与任何人类法则都格格不入。”

——勒·柯布西耶《Le Corbusier Talks with Students》



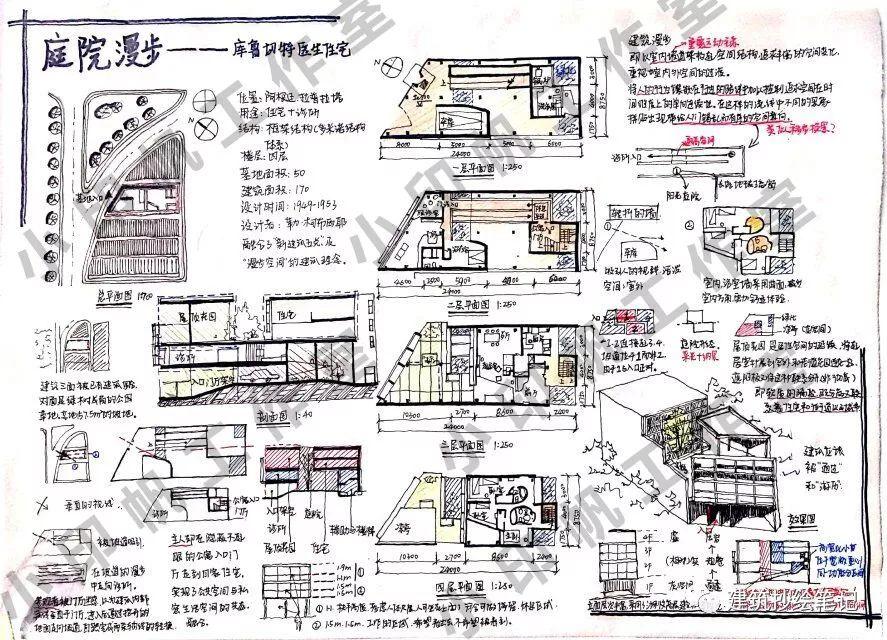

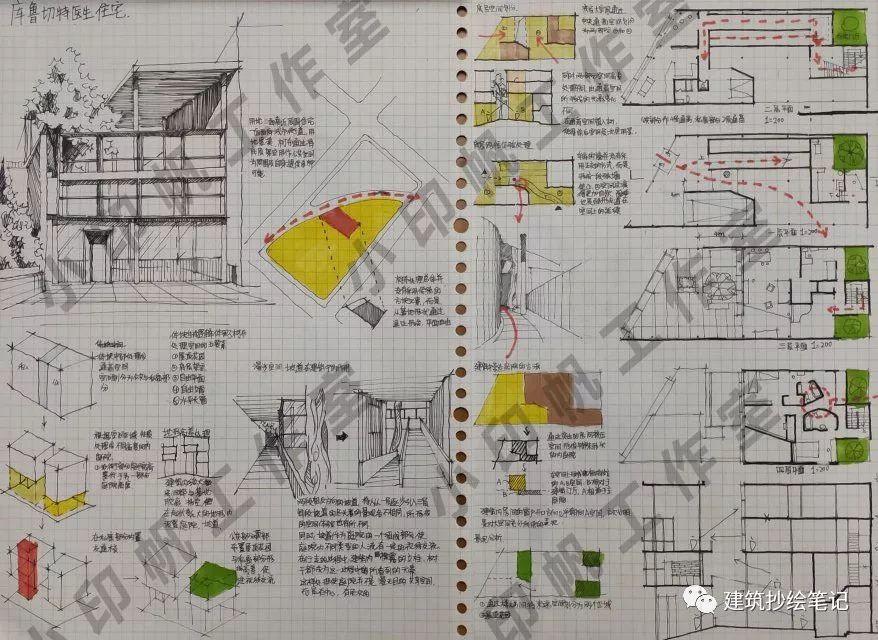

优秀抄绘展示



以上同学均获得20元现金红包奖励



案例抄绘部分

About Case


第一步 知识点延伸


 勒·柯布西耶是20世纪里第一个将坡道作为建筑语言使用的建筑师。他强调空间运动中的时间概念,运用坡道空间的设计运动来实现漫步式的建筑体验。


在他的作品Villa Savoye(萨伏伊别墅)中,坡道成为空间散步的主要通道。使用坡道,  主要是为了在体验空间时,让人有漫步的感觉,使空间更具有沉浸性与情绪性。

给予丰富体验的建筑中包含坡道,对于柯布西耶来说应该是特别的。


“漫步空间”首次强调了人的行为介入,以此赋予空间以意义,称之为“建筑环境”或“场所”。


包括大家比较熟悉的朱苏大学图书馆(库哈斯)中“层”级空间的消解、劳力士中心(妹岛和世)中连续互动空间,其实都能追根溯源到柯布使用的“漫步空间”


“建筑应该被‘通过’和‘游历’”



第二步:案例分析


 库鲁切特住宅


设计师:勒·柯布西耶

项目名称:库鲁切特医生住宅

地址:阿根廷,拉普拉塔

设计时间:1949-1953

总建筑面积:170㎡

占地面积:50㎡




1. 周边环境背景的复杂性


基地位于狭长且地形不规整的场地上

一侧是由车行道路连接着绿树成荫的城市公园

其余三侧紧邻周边住宅建筑的段状墙体和私人花园


2. 设计意图:狭小空间内的不同活动方式


一是楼梯垂直连接的水平分层的高效活动方式


二是坡道水平展开的景观画轴的漫步活动方式


3. 不同空间的组合方式


①平面策略:

将公共诊所部分布置于外侧,沿街开放;住宅部分置于安静的内测,朝向中庭和屋顶花园


②剖面策略:

底层架空引入不同人流

通过漫步道(坡道)和中庭空间的分割和联系,将诊所和住宅两个功能巧妙组织起来



4. 庭院空间


4.1空间形成


[实体界面+光的中空体+不同高度天花板] 将底层室外公共区域界定层成前后两个层次


[实体界面+光的中空体] 界定围合出中心庭院


[实体界面+树木] 划分出屋顶花园,是居住部分空间的延伸,将起居室扩展到室外,和街道、城市公园联系在一起


4.2视线控制


①通过入口构筑物强调出的街道垂直轴线与坡道强调的主要空间轴线的转换,将视线方向的变化巧妙结合在一起


②一层车库墙体的两次变化,使得随着步行前进将人流视线逐步向景观展开


③随着人流漫步途中,重点的景观节点、视线节点都被“精心布置”,不同的精致展现在面前


4.3庭院细节


①“Z”形中心庭院结合降低的分户墙,延长拓展视线距离,将更多的户外景观引入户内

②坡道设置于庭院(东)北侧,有利于引入阳光

③屋顶花园通过小花池和架空屋顶进一步划分出细致的花园层次


5. 不同性质的垂直空间


①高宽比大的“光的中空体”,垂直方向性强,位于不同功能分区之间

②高宽比小的通高空间,具有向心性,置于同一功能分区


6. 外立面的多重作用


①隔离强烈的阳光

②二层升高至三层的遮阳板强调立面的完整性,形成立面“灰-实-虚”三段式


③符合人体尺度:

  二层立面构架划分大致位于人体视线高度,立面视线以下使用磨砂玻璃,视线以上使用透明玻璃,同时满足诊所部分对私密和公共的需求


  三层构架划分处于扶手高度,通过加大构架深度,提供倚坐休憩空间



第三步:案例标准图纸抄绘


2.1 先确定建筑重要尺寸和合适绘制比例(常用1:150/200/300/500)最初不熟练,可以依据标准楼梯段、电梯、卫生间的尺寸去估量整体尺寸

2.2 在草稿纸上画出柱网

2.3 用铅笔画出分割空间的重要界限

2.4 用墨线笔画出墙体

2.5 画出室内家具、门窗、投影线、通高符号

2.6 画出场地、庭院景观

2.7 标出标高和房间名称

2.8 标注尺寸、图名、指北针



第四步:尝试画出CAD和SU

(这一步不一定适合所有同学)


CAD 平面图

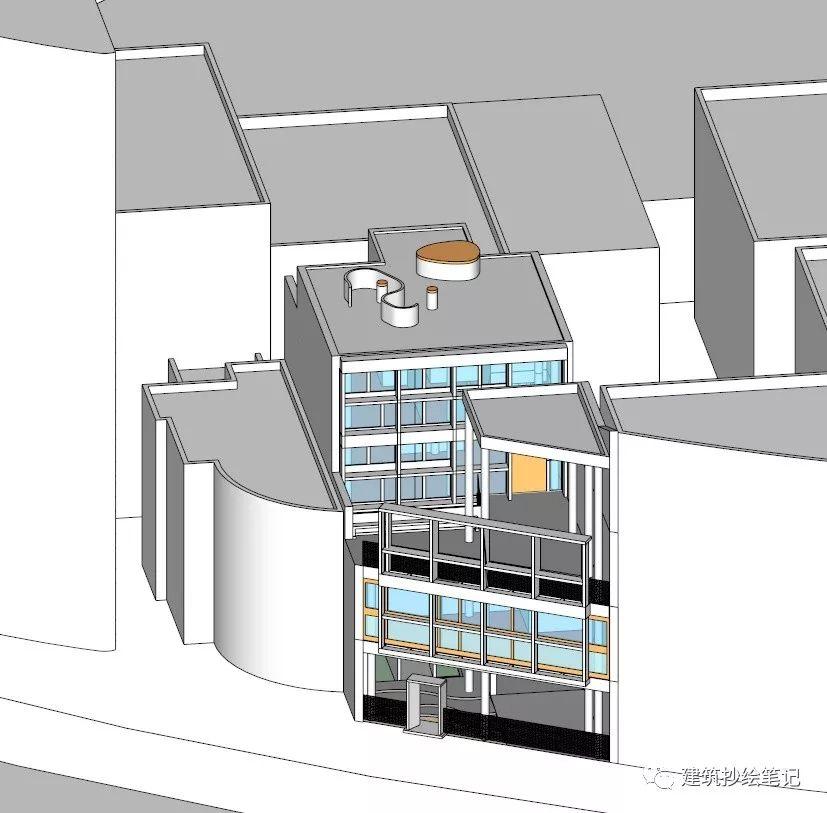

SU模型

爆炸图



第五步:还可以做成抄绘集


抄绘集

作品集(制作)



[参考文献]

试析库鲁切特医生住宅中的现象透明性_刘雅萍

库鲁切特住宅解析_郑博

精神的纯创造——勒·柯布西耶的建筑与绘画和雕塑探讨_齐宛苑、矫苏平


[参考网页文章]

http://blog.sina.com.cn/s/blog_731c899b0100wdnu.html

http://www.modernweekly.com/culture/1172

https://www.archdaily.cn/cn/877378/yong-xu-ni-man-bu-tan-suo-le-ke-bu-xi-ye-zai-nan-mei-de-wei-jian-zhu-ku-lu-qie-te-zhu-zhai

http://blog.sina.com.cn/s/blog_e34526df0102xmpi.html

https://www.douban.com/note/645865134/


[照片图纸]

实景照片:Google earth

抄绘作业最后的立剖面是截图(实在画不动了。。。),来源于

https://www.archweb.it/dwg/arch_arredi_famosi/Le_corbusier/currutchet/currutchet_2d.htm

分析图、轴测图参考P站风格自行建模、改绘
