沃野平原上的一盏“大红灯笼”:成都大学新图书馆 / 中国建筑西南设计研究院

ArchitectureDaily ArchitectureDaily

作者:中国建筑西南设计研究院
校对:星期八小镇

原文链接

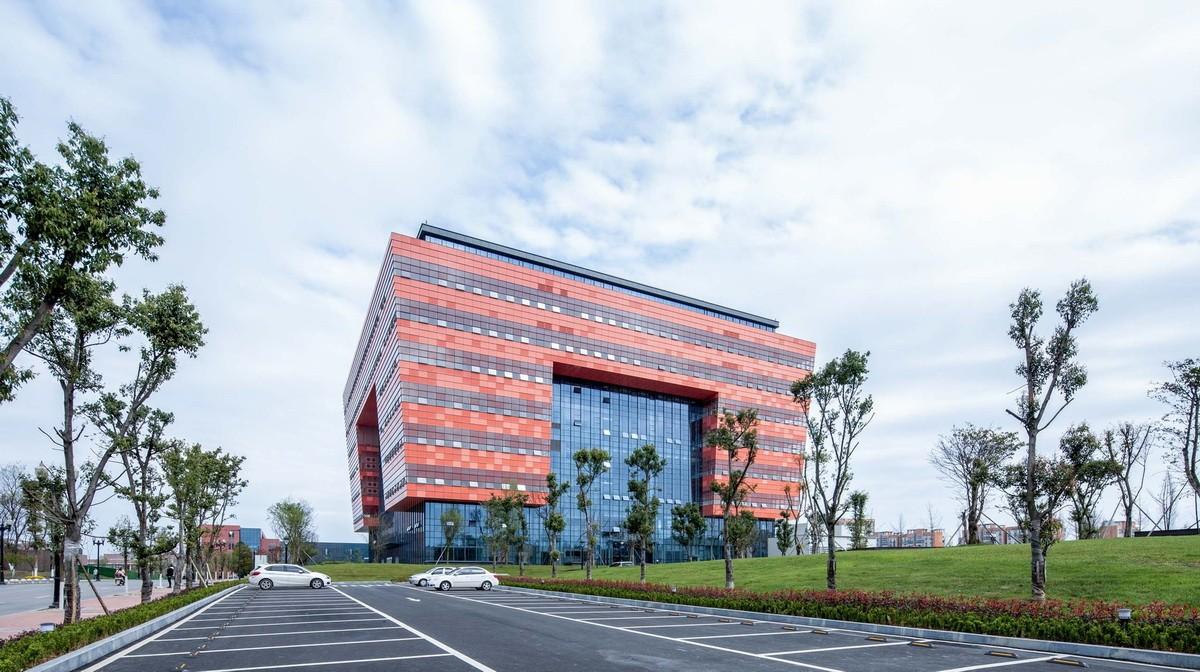

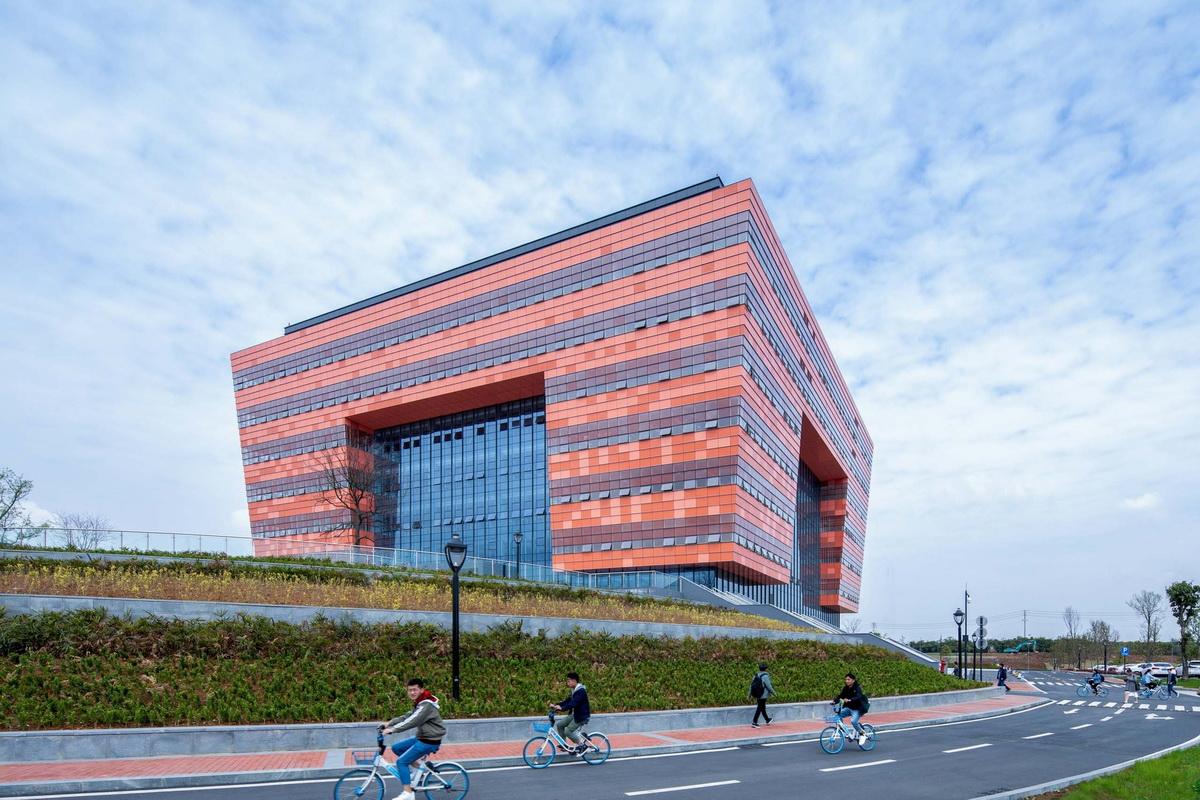

▼ 建筑整体


成都大学新图书馆于2019年春天落成,该建筑从亮灯那一刻开始,一度成为校园的网红,让人始料未及。其实这并非建筑师的设计初衷,其受到关注也许是它不一般的斑斓色彩所致。

由于新图书馆较大的体量规模,且跟国内大多数高校图书馆一样,处于成都大学校园北区规划的显要位置,因此,设计之初考量得更多的反而并非其形象,因为无论如何它在这特定的空间环境中,必然会直白的凸显出来。

▼ 总平面图

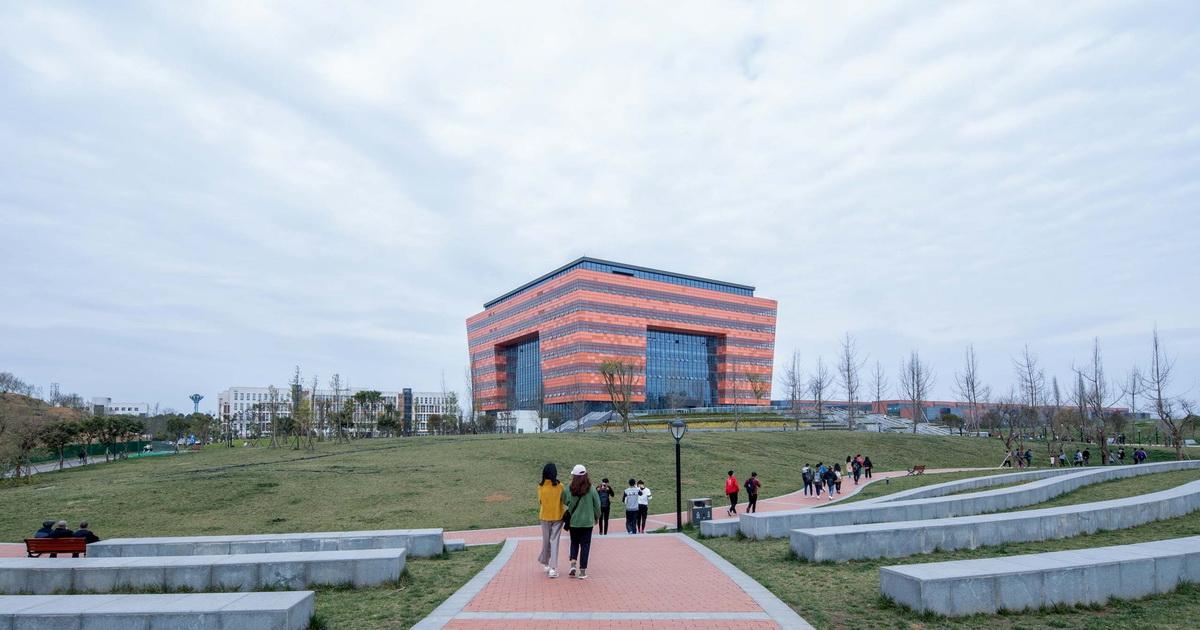

▼ 图书馆在校园的显著位置


顺应北高南低,东西平缓的地势,图书馆地面建筑轻靠在南侧的掩土圆丘之上,下部与场地标高的交接就形成简明通达的空间关系。

▼ 建筑地势北高南低,东西平缓

平面简明高效, “斗”状中庭四方上下通达,内边设置垂直及水平交通,形成四周向内汇聚的向心空间,“三明治”式的回字形大体量空间悬浮于空中,最大限度地利用自然光线。

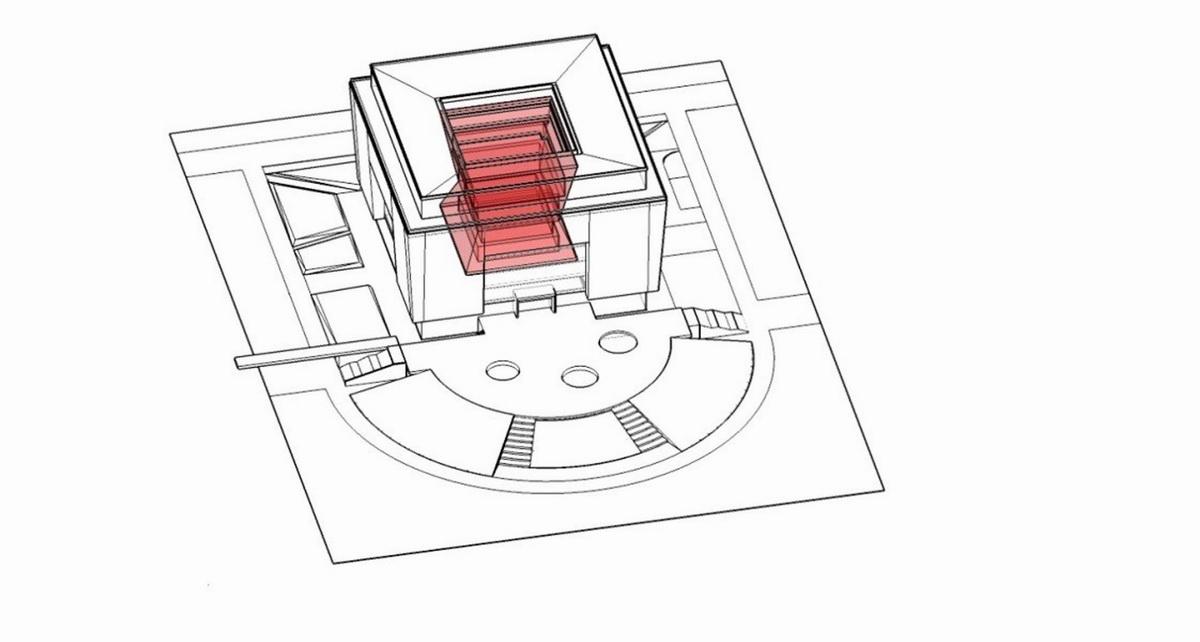

▼ 中庭分析

▼ 形体演变

▼ 回形中庭内的垂直和水平交通

▼ 回形走廊一侧自习区

更轻量化,更简明通达,更开放通透,是设计的初衷,我们不想建造一个厚重稳固、体量巨大的学校精神堡垒。

剖面设计通过CFD气流模拟及自然采光分析,充分考虑成都地区主导风向及过渡季节时间较长的特点,回字形的内庭空间根据分析结果利用天窗及边庭开口获得自然采光与良好通风,可以降低使用能耗。室内空间突出交流和公共性,融合了诸多的交往体验空间。

▼ 采光通风分析

▼ 边庭采光

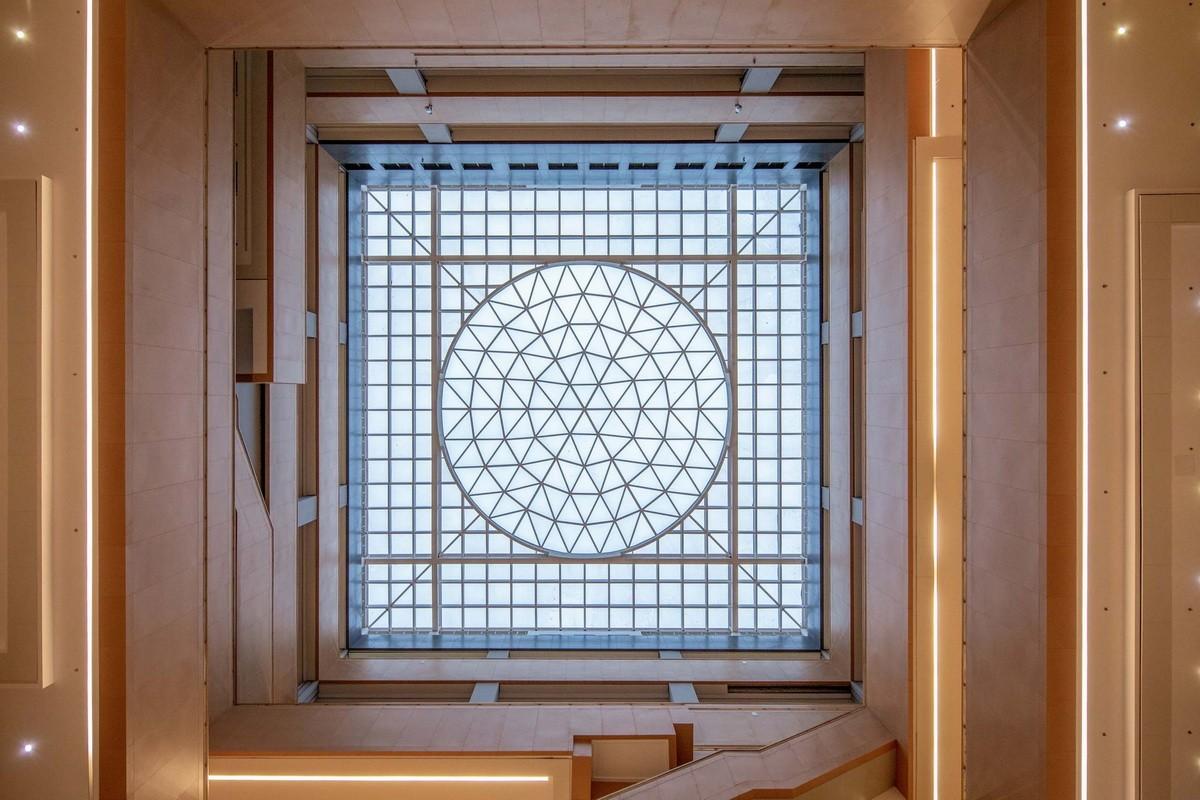

▼ 天窗

轻盈的建筑外维护体系是该图书馆的显著特征。参数化的板块与釉点设计有利于遮阳并抑制炫光,达到室内光线漫射的柔和效果,阅读环境明朗怡人。

▼ 建筑立面参数化的板块与釉点设计


建筑外维护结构采用从上至下阶梯式内收幕墙系统设计,支撑框架为钢矩管龙骨+铝合金转接附件,外立面材料每层采用三组陶瓷薄板+三组彩釉中空玻璃,体现了绿色低碳和轻量化的设计思想。

▼ 建筑幕墙系统

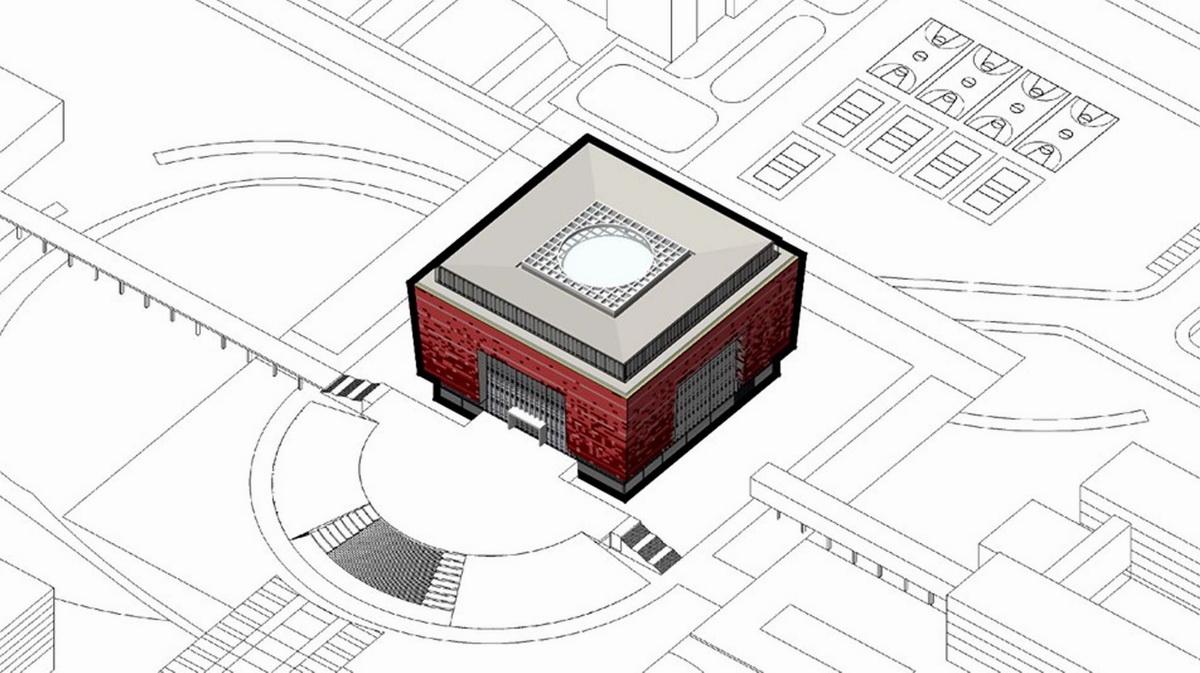

▼ 轴测图

建成后图书馆鲜明的橘红色彩与斑块肌理在目前尚空旷的校园与社区背景中显现出来,特别是在平淡的夜空中如中国灯笼般空透明亮,惹人注目。作为“表现的场所”,新图书馆开放共享的设计策略,激发出交流、分享与传播的欲望。

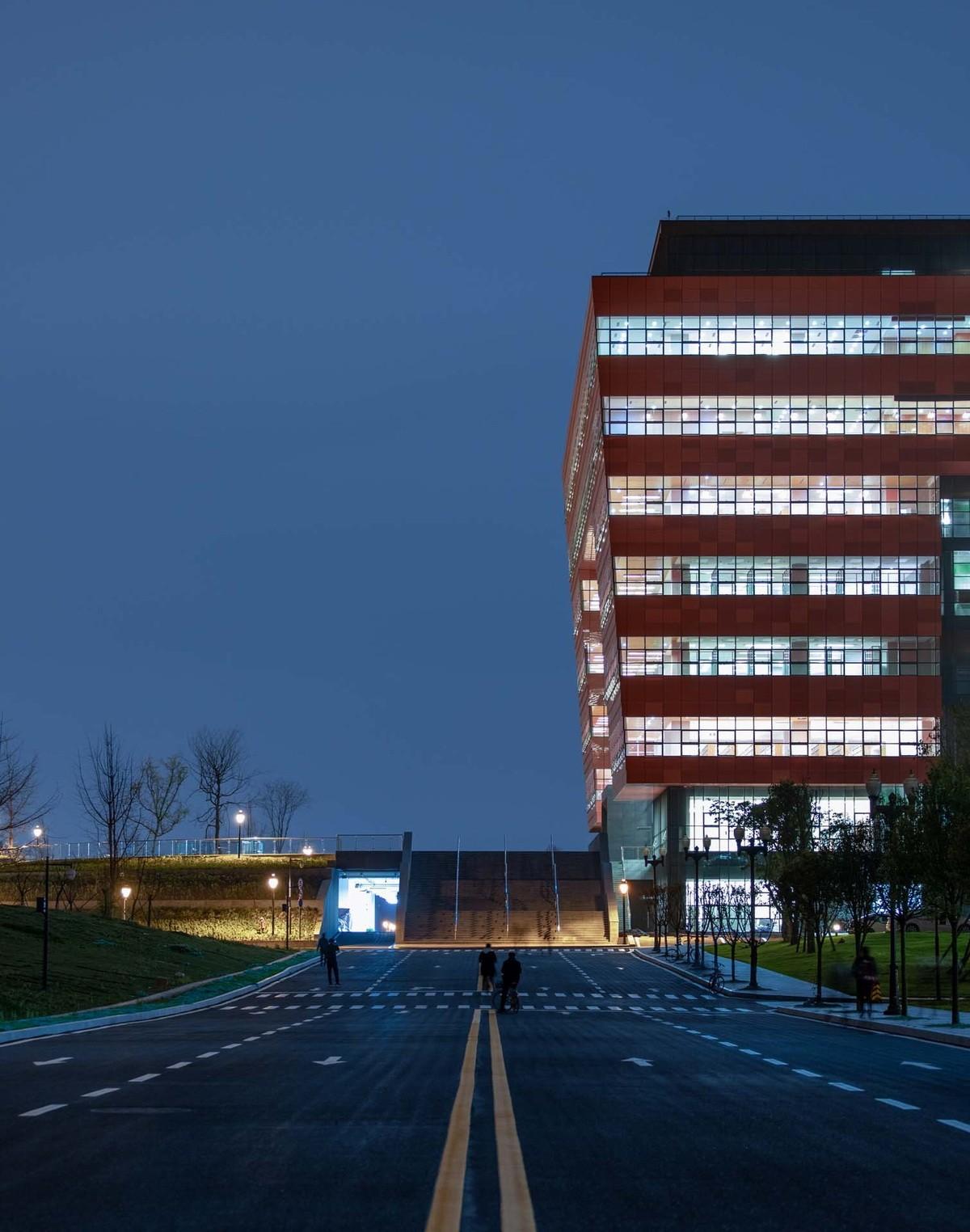

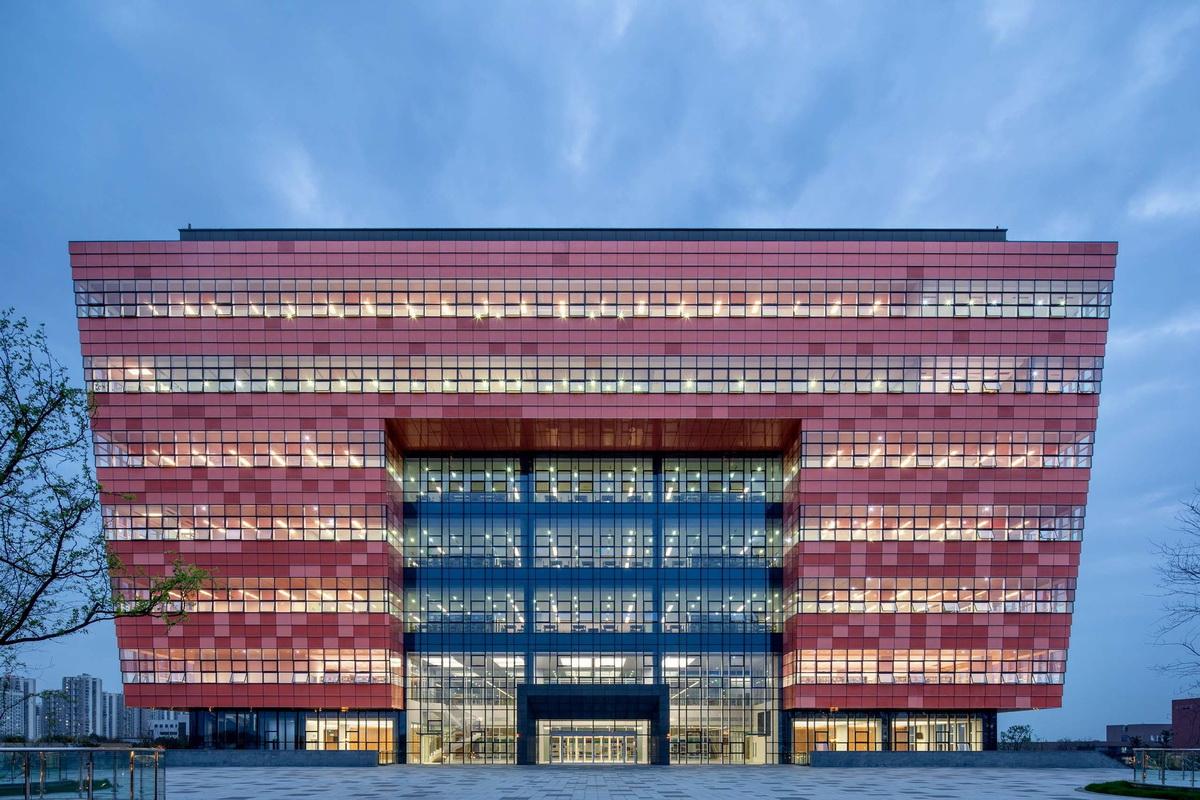

▼ 夜空中犹如一盏中国灯笼

▼ 近景

外立面设计简明,意图明显,橘红色瓷板与彩釉玻璃具有现代性,其鲜明跳跃的像素斑块,赋予图书馆信息时代的特质。高完成度的建筑表皮,表达出这个时代审美的基本需求。

▼ 彩釉玻璃幕墙

▼ 像素斑块般的橘红色瓷板表皮

有评论说该馆倒梯形的正面在某个黄昏时刻与金沙古蜀黄金面具形象似有共鸣之处?建筑作为媒介传达出某种感受,无论如何,正如哈耶克所说“世界是由人类保有的知识和信息组成的,人类的最伟大智慧,是要寻找和发现一个能让所有人的局部知识和信息自由协作,可以扩展的秩序。” 建筑师的初始愿望,是希望作为知识与信息存储容器及交互场所的图书馆,能得到更多使用者的喜爱及让更多在其中的学习者受益,如此而已。

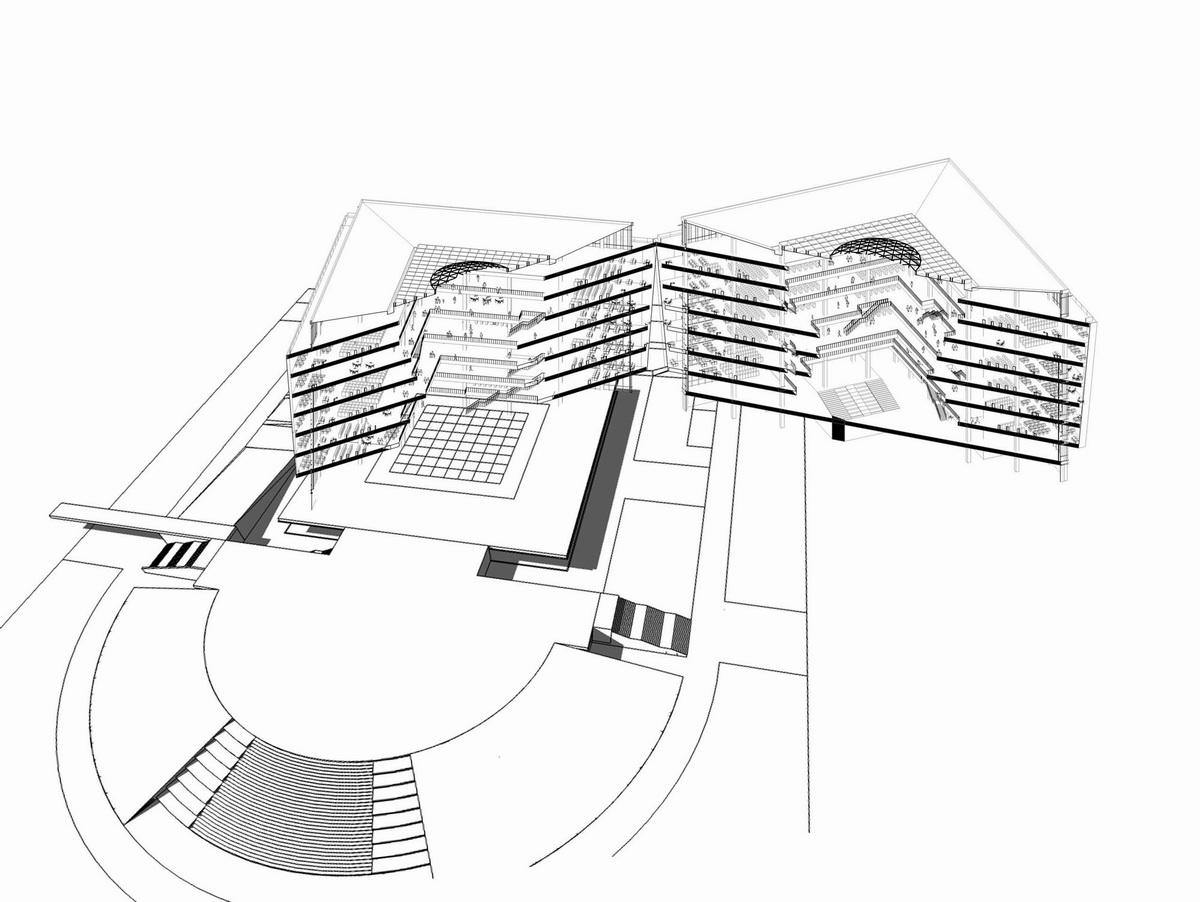

▼ 轴测图

▼ 剖面图

调整大小 34_12.jpg


项目信息:

设计方:中国建筑西南设计研究院

地址:成都市,四川省,中国

类别:图书馆

主创建筑师:王兴国

设计团队:吴沛、郑婷婷、白科佳、李蕾、冷利浩、徐竞雄、陶啸森、周颖、李铭、付瑶寅、张彬、熊俊、周利、康茜、张国强、蒋伟

建筑面积:48026.0 m2

项目年份:2018

摄影师:存在建筑

厂家:蒙娜丽莎, 坚朗

施工方:四川华庭建设有限公司

委托方:成都人居置业有限公司
