中东的土豪大哥们又来全球招标了,这次他们想设计一个石油研发中心。
基地位于沙特阿拉伯的利雅得,周围都是沙漠与道路。建筑面积大约70000 平方米,包含五大功能:能源知识中心;能源计算机中心;会议中心,含有展览厅和一个300座礼堂;图书馆,可藏书10万,以及一个穆斯林祷告堂。
作为一个社会主义的“四有”建筑师,我有理想有才华有智慧还有美貌,就是没钱!
比我没钱更可怕的是——
我的甲方也没钱!!
两个穷鬼凑在一起能搞出什么大事情?
最多就商量商量怎么偷面积,还提心吊胆怕被抓。
但现在发家致富的机会来了,中东土豪就在眼前!!!
![](/wp-content/uploads/2019/08/1564714729238052.gif)
于是,我三天没合眼做了下面这个方案:
![](/wp-content/uploads/2019/08/1564714730885693.gif)
好了,少年,白日梦时间结束。
该醒醒了!
你这种方案基本就等于穷人乍富,豆浆买两碗,喝一碗倒一碗。
想浪费都浪不起来,也不知道是不是多年偷面积留下的后遗症。
![](/wp-content/uploads/2019/08/1564714730331962.gif)
所谓逼格,重点不是装逼,而是格局。
什么是格局?格局就是农民以为皇帝用的是金锄头。
所以,如果想和土豪做朋友,要做的第一件是就是忘记锄头,忘记下地种田——
也就是忘记你熟悉和习惯了的平面思维、功能思维,转身上楼去看看八十层的新风景。
这个新风景的名字叫做:
划重点,系 统 思 维。
![](/wp-content/uploads/2019/08/1564714730482040.gif)
建筑是一个复杂的系统。
这句口号也喊了很多年了,但到底啥样的建筑是系统啊?
咱也不知道,咱也不敢问。
简单点儿说,如果建筑是一个系统,那它就会像多米诺骨牌一样,随便的一点小改动都会让整个系统崩塌。
这是不是听着就很爽,至少甲方不能随便改你的方案了。
![](/wp-content/uploads/2019/08/1564714731108854.gif)
而多米诺骨牌的玩法核心就是统一模块与网格设计。
![](/wp-content/uploads/2019/08/1564714731817713.gif)
建筑也同理。
拿到任务书不要着急去拉体块排功能,而是先想想能否提取出单元模块并用网格组织。
事实上,所有的建筑本身都隐藏着一个网格。
对!就是柱网!
只是通常情况下,柱网组织出的单元模块通常与建筑方案的表达没有半毛钱的关系。
![](/wp-content/uploads/2019/08/1564714731759110.jpeg)
回到中东土豪的项目上,问题就很明显了:什么样的单元和网格比较花钱联系感比较强,同时便于组织?
一般的柱网为方形,能向周围四个方向发展,但是组织灵活性一般:
![](/wp-content/uploads/2019/08/1564714732374661.jpeg)
五边形就可以直接pass了,因为完全组织不起来:
![](/wp-content/uploads/2019/08/1564714732747204.jpeg)
而六边形就比较完美了,可向周围六个方向发展,组织灵活性较高,而且内部不会有太多的锐角空间:
![](/wp-content/uploads/2019/08/1564714732450321.jpeg)
更重要的是,六边形看起来就很贵——宝石晶体很多都是六边形的——比较符合土豪们的气质。
![](/wp-content/uploads/2019/08/1564714733642980.jpeg)
STEP1:
六边形网格
在基地内部设置六边形网格,成为单元模块的网格,根据网格组织功能。
![](/wp-content/uploads/2019/08/1564714733877214.gif)
STEP2:
设计网格规则
基本规则是功能区网格放大,非功能区网格缩小。
又因为阿拉伯是伊斯兰国家,建筑朝向麦加方向,也就是越往麦加方向网格越紧凑
![](/wp-content/uploads/2019/08/1564714733765099.gif)
STEP3:
设计单元模块
说实话,六边形布房间也不是很好用,何况是变异的六边形。
但如果你将每一个六边形单元都当成一个单独的房子来设计,就会容易很多。比如说,在每个六边形里都先挖一个小庭院。
在这个方案里,建筑师一共设计了8种六边形单元空间。

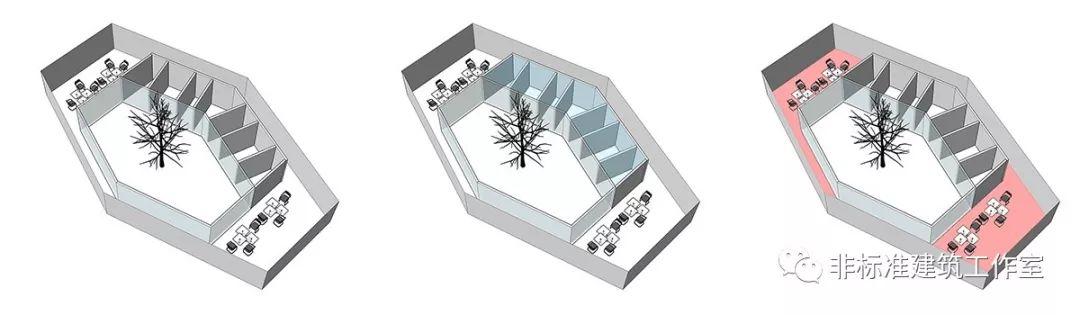

【1号单元】
房间沿着六边形庭院的两条边排布,外走廊环绕交通,两端为公共空间:
![](/wp-content/uploads/2019/08/1564714734207204.jpeg)
【2号单元】
房间沿着六边形庭院的三条边排布,并且在一条边上设置大房间满足功能要求,外走廊但不环通,一端有公共空间:
![](/wp-content/uploads/2019/08/1564714734111452.jpeg)
【3号单元】
房间沿着六边形庭院五条边排布,外走廊环绕交通,一端有公共空间:
![](/wp-content/uploads/2019/08/1564714734324794.jpeg)
【4号单元】
房间沿着六边形庭院四条边对称排布,两端为公共空间,外走廊环绕交通:
![](/wp-content/uploads/2019/08/1564714735523033.jpeg)
【5号单元】
大房间沿着单元两条边排布,小房间沿庭院两条边排布,内外走廊并置,两端都有公共空间:
![](/wp-content/uploads/2019/08/1564714735152851.jpeg)
【6号单元】
室外庭院偏移,沿庭院布置房间,外走廊:
![](/wp-content/uploads/2019/08/1564714735854729.jpeg)
【7号单元】
房间沿着六边形庭院三条边排布,外走廊环绕交通,一端有公共空间:
![](/wp-content/uploads/2019/08/1564714736763181.jpeg)
【8号单元】
压缩室外庭院,整个用作公共空间:
![](/wp-content/uploads/2019/08/1564714736660419.jpeg)
STEP4:
根据功能需求组织排布单元空间
A.能源知识中心和能源计算机中心
![](/wp-content/uploads/2019/08/1564714737466626.jpeg)
先将两模块设置为入口门厅,自然分割两个功能区。
![](/wp-content/uploads/2019/08/1564714737762891.jpeg)
在能源计算机中心区中采用3号单元,4号单元,6号单元。
因为能源计算机中心所用单元数较少,采用3,4号单元可以排下更多的功能房间,同时采用一个6号单元增加了公共交通空间。
![](/wp-content/uploads/2019/08/1564714737687454.jpeg)
在能源知识中心离门厅较近的位置采用1号和2号单元。
![](/wp-content/uploads/2019/08/1564714737979640.jpeg)
2号单元含有面积较大的房间,让大房间离门厅较近,利于疏散。
![](/wp-content/uploads/2019/08/1564714738757905.jpeg)
1号单元在门厅处分流出两条路线,增加流线的多样性,满足疏散要求。
![](/wp-content/uploads/2019/08/1564714738210743.jpeg)
在建筑体量的边界采用6号和5号单元,可以增加模块单元的庭院和内部房间与室外空间的联系。
![](/wp-content/uploads/2019/08/1564714738399683.jpeg)
在剩余的模块中加入3号和7号单元,在满足功能房间的同时加入了公共空间。
![](/wp-content/uploads/2019/08/1564714739818287.jpeg)
根据面积需要向上复制形成三层,并加入交通核。
![](/wp-content/uploads/2019/08/1564714739565441.gif)
B.研究图书馆
![](/wp-content/uploads/2019/08/1564714739614445.jpeg)
首先生成公共大厅和较私密的阅读室。
![](/wp-content/uploads/2019/08/1564714740279244.jpeg)
加入5号和8号单元。
5号单元是为图书馆服务的小办公室和功能空间,8号单元是公共空间和过度空间。
![](/wp-content/uploads/2019/08/1564714740100724.jpeg)
然后加入局部二层,增加图书馆的公共空间。
![](/wp-content/uploads/2019/08/1564714740510149.jpeg)
加入交通核。
![](/wp-content/uploads/2019/08/1564714741669878.gif)
C.穆斯林祷告堂
![](/wp-content/uploads/2019/08/1564714741919038.jpeg)
穆斯林祷告堂需要大面积公共空间,所以就引入两个8号单元,增加室内外空间的渗透,其余都是公共空间。
![](/wp-content/uploads/2019/08/1564714741395091.jpeg)
大面积空间需要较高层高,所以通高两层。
![](/wp-content/uploads/2019/08/1564714741146936.gif)
D.会议中心
![](/wp-content/uploads/2019/08/1564714742226952.jpeg)
会议中心需要大面积空间来做报告厅和多功能厅。
![](/wp-content/uploads/2019/08/1564714742294874.jpeg)
加入5号和6号单元来布置辅助功能房间和小会议室。
![](/wp-content/uploads/2019/08/1564714742972167.jpeg)
做出局部二层,让大空间层高增加,加入更多的辅助功能房间,并加入交通核。
![](/wp-content/uploads/2019/08/1564714743829213.gif)
至此,内部空间的组织就完成了。
STEP5:
整体调整建筑形态并加入结构。
1.拓扑变形让单元模块之间的高差平缓过度,使模块单元的整体感和聚集感更加强烈。
![](/wp-content/uploads/2019/08/1564714743687899.gif)
因为模块单元之间的层数不同,建筑群呈现东高西低的形态,变形后的建筑整体高差过渡平缓,形体之间的联系变得更加紧密。
![](/wp-content/uploads/2019/08/1564714743158754.jpeg)
2.阿拉伯地区南向日照强烈,并且伴有来自北方的季风。
![](/wp-content/uploads/2019/08/1564714744649300.jpeg)
所以每个模块的屋顶南侧向上拉升,以遮挡南部日照,同时可以迎接来自北边的季风。
![](/wp-content/uploads/2019/08/1564714744435927.gif)
![](/wp-content/uploads/2019/08/1564714744614432.jpeg)
3.每个模块单元的结构都是独立的钢结构。
采用钢结构是为了应对复杂的几何形,同时减小结构所占的空间面积。结构分为主干和枝干。
主干钢结构主要起支撑作用:
![](/wp-content/uploads/2019/08/1564714745930495.jpeg)
枝干钢结构起到增加整体性和稳定性的作用:
![](/wp-content/uploads/2019/08/1564714745147268.jpeg)
STEP6:
室外空间的营造
![](/wp-content/uploads/2019/08/1564714745670611.jpeg)
整个建筑是一个完整的系统,所以室外空间同样由六边形模块控制。
但是为了与建筑实体相区别,室外空间部分运用了更加细分化的网格:每个六边形网格内部还可以容纳3个小六边形,以此方法来细化六边形网格。
![](/wp-content/uploads/2019/08/1564714746795707.jpeg)
在建筑体量之间的网格中加入更加细化的六边形网格,根据细分网格生成一个中央下沉广场,同时也是室外公共空间的中心。
![](/wp-content/uploads/2019/08/1564714746941663.gif)
当然,中东这种就像一把火的沙漠地区,最没用的东西就是室外大广场了。所以将细分网格向上提升,形成室外灰空间顶棚。顶棚开洞,与建筑单元中间开庭院的形式保持一致,也算增加采光。
![](/wp-content/uploads/2019/08/1564714746975314.gif)
顶棚洞口的南部向上拉升,同样起到遮阳的作用。
![](/wp-content/uploads/2019/08/1564714746662179.jpeg)
最后为顶棚设置Y形柱支撑。
Y型柱的柱身在顶棚洞口的结构的端部下方,对顶棚洞口的结构起到支撑作用。
Y型柱的柱头与柱身不在一条轴线上,柱头连接室外顶棚的六边形网架结构,起到支撑的作用。
![](/wp-content/uploads/2019/08/1564714747922991.jpeg)
最后的最后加入同样六边形的绿化。
![](/wp-content/uploads/2019/08/1564714747408860.jpeg)
这就是扎哈·哈迪德事务所为中东土豪们设计的
阿卜杜拉国王石油研发中心。
一个浑身散发着金钱芳香的建筑。
![](/wp-content/uploads/2019/08/1564714747983316.jpeg)
![](/wp-content/uploads/2019/08/1564714748780702.jpeg)
最后再来看一遍完整过程:
![](/wp-content/uploads/2019/08/1564714748466970.gif)
对土豪们来说,
花钱不是问题,
但给谁花钱是个问题,
因为他们并不想要一个金锄头。
![](/wp-content/uploads/2019/08/1564714748203919.gif)
本文图片:
[1]、[2]、[3]、[4]、[5]、[6]、[7]、[8]来源于
https://www.archdaily.cn/cn/882427/a-bu-du-la-guo-wang-shi-you-yan-fa-zhong-xin-zaha-hadid-architects
其余分析图全为作者自绘,转载请注明。
