本章，我们从快题设计中的常见功能性建筑设计进行讲解，包括：报告厅、多功能厅、影剧院、体育馆这种大空间建筑、住宅类的小空间建筑等设计要点。

PART 1 报告厅/多功能厅/影剧院

1. 功能与组成部分

报告厅的座位是固定的，可以作为多媒体的讲堂，也可以放小电影或举办舞会。它的主要使用空间，一个是观众席，一个主讲台，辅助空间相对比较多。有放映室、贵宾接待室、化妆间、更衣室、卫生间等等。这种报告厅，辅助部分一般是放在主要使用部分的四周来布置。

△ 报告厅平面图

多功能厅一般是不设置固定的座椅，所以它的层高可以稍微低一些。一般设计在4.2米到6米之间。同时多功能厅也可以作为活动室，舞厅来进行设计，可以增加一些休息、会议、交流等等的空间。

△ 多功能厅平面图

影院通常会有短排法和长排法两种平面排布形式，短排法两个横走道之间不宜超过20排。靠后墙如果不设置横走道，前面一条横走道与后墙之间不宜超过10排。观众厅的走道一般来说是按每百人0.6米来计算宽度，短排法的中正走道净宽度不应小于1米，边走道的净宽不能够小于0.8米。

△ 平面排布形式

剧场有一个主舞台，舞台的一般进开口是在9米到15米，舞台的深度是在4米到6米。下图平面的案例，是一个疏散在舞台的后侧以及座位的后侧，没有两侧的这种疏散，但其实也可以向影院和剧院那样，在座位的两边来进行人流的疏散。

△ 剧场的功能组成部分

2. 平面形状及座椅排布

观众厅的平面基本类型一般会有比较多的形状。比如说矩形，它的体量较小，结构简单，一般用于小型或者偏小型的剧院。中型的话比较常见，它的容量也比较大。扇形的这种平面排布形式，它容量大，平面的利用率会更高一些。还有一些比较特殊的形状，比如八角形、六边形、卵形、圆形、方形，可以根据自己的平面需求来选择合理的平面排布形式。

△ 观众厅平面基本类型

观众厅的座位排布一般是根据安全方便以及视觉效果来进行分区和布置，这种比较小的矩形，一般小厅从单侧入，没有横走道，再大一些的话，就可以分区布置，然后设置纵走道，横走道边走道等等。也有一些是长排法，它只会设置两侧的一个双向的走道，以及后面的一个横向的通道，也可以结合长排法和短排法来进行布置。

△ 常见坐席及走道布置

3. 剖面设计

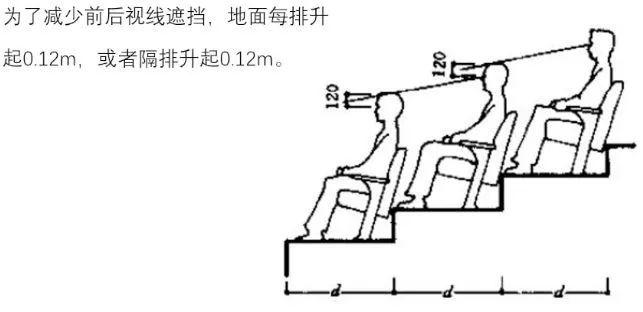

座位要注意到有座椅的抬升。为了减少前后的视线的遮挡，地面每排大概会升起0.12米，或者是隔排升起0.12米。

△ 座椅的抬升

观众厅的剖面形状受放映条件和视线条件的影响，一般会在地面会有一个坡升。平地一般是300座以下的小厅。如果座位数增加的话，前排对后排产生了视线遮挡，会出现这种小坡或者是散座。随着坡度的增大，会设置局部的坐席，来保证视线基本无遮挡的一个条件。像H这种陡坡形状的话是一般会出现在比较新型的电影院，这个是可以结合建筑的造型来进行整体性的设计。

△ 舞台的剖面

报告厅的地面是逐步抬升的，最高处的座椅净空一般会达到2.2米以上，座位下方就可以结合一些辅助用房来进行设计。考虑到装修和梁的高度，一层高的话，一般会设计在4.5米到7.5米左右。同时也可以看到这个舞台的话也是有一个抬高的部分，一般会在500到600左右。

△ 报告厅的净高与层高

4. 安全疏散

安全疏散的要求，一二级耐火等级的建筑物内的观众厅、多功能厅、餐厅、营业厅、阅览室等。这种大型的人流比较多的空间，室内的任何一点到最近的安全出口直线距离不应大于30米。一些小的房间，如果只有一个安全出口的话，距离是20米。然后要设置2到3个疏散门，每个门不小于1.4米的宽度。观众与作报告演出的人员，它的流线需要分开的设置。如果这种大空间设置在二楼，需要有直接通往地面的疏散楼梯。可能在比较大型的建筑，这种大空间会放在顶层，或者是建筑的一个端部的一个空间。

PART 2 体育馆

1. 功能与组成部分

体育馆的主要使用空间是中间的比赛空间以及观众厅，辅助用房会比较多，有观众用房、贵宾用房、运动员用房、办公用房以及技术设备用房等等。

△ 功能与组成部分

体育馆的功能以及人群的流线会相对复杂。一个比赛场地，最基本的需要有观众的入口、运动员的入口、贵宾的入口以及工作人员的入口。观众需要一个比较大一点的休息厅，并且休息厅是需要连接厕所、饮水一些基本的服务设施的空间。运动员需要在比赛场地和门厅之间有一个检查处。医务的急救室也应该临近比赛场地和运动员休息的空间。贵宾需要有一个另外的开口，有一个比较小的门厅，能够连接一些休息厅、接待厅、以及一些厕所等基本的服务空间。工作人员需要一些连接办公、记者、警卫等空间。设置广播电视人员的专用出入口和通道的话，出入口应该和附近需要有足够的场地去停放一些转播车。播音员和评论室需要能够直视比赛场地、主席台和显示台。

△ 功能与组成部分

2. 内部人流分析

对于体育馆，各类人员使用的功能区都需要有单独的出入口，并且在体育馆建筑不同的方位。有几种不同的人流组织的形式，主要的四种类型就是观众、贵宾、工作人员、运动员。

△ 人流组织形式

3. 剖面设计

体育馆作为大型建筑，疏散问题是一个需要主要考虑的问题。可以结合不同的层高来设置不同的入口，那么座位下面的空出来，这种空间可以作为辅助用房的空间。

△ 体育馆剖面图

4. 设计要点

第一点是要合理组织广场内各种流线。观众人流从体育馆长轴一端的集散广场，然后上楼梯进入二层的入口，进入体育馆的休息厅。贵宾与领导运动员一般会从体育馆长轴另一端场地入口进入，并分别转入体育馆的短轴，也就是图中南北向的各自广场，从而进入体育馆。此流线布局可使贵宾人贵宾席，运动员进入比赛场地，路线都较短捷。

△ 合理组织流线

第二点是要合理组织空间。体育馆的外场（观众席和观众用房以及活动用房）和内场（比赛场地和运动员用房以及其他为比赛所需要的服务的管理、工作、设备用房），它的分区应该是互相不干扰的，各部分使用的面积做到适用配置恰当。

△ 合理组织空间

第三点是要充分的利用空间。除了观众席位和比赛场地之外，内外场和其他用房基本上是利用了观众看台下的空间。观众的用房会布置在二层，而贵宾和运动员的话为了便捷，一般会布置在一层。

第四点体育馆的长轴一般是东西向的。观众的席位以比赛场地的长边两侧为主。场地内两端的观众，最好是要少一些。主席台和裁判席，分别聚在场地长端的两侧，边界后中间的地方

第五点比赛场地可按篮球场的尺寸设计，有15米乘28米，或者是手球比赛场地的，是24米乘24米。

PART 3 住宅

1. 主卧室

对于主卧室，它的最低开间一般是3.6米，最低进深一般会是4.8米，这是保证家具摆放和人活动最低的适用要求的尺寸。舒适类型的主卧室，它的开间可以达到3.9米，进深会达到5.1米，这时候家具摆放和人的活动是比较方便的。

△ 适用型主卧室

高舒适的主卧室，它的开间会占到4.2米，进深的话可能会占到7.5米，家具摆放和人的互动就会更加的方便。不仅如此，到了这种高舒适型的主博士的话，就需要配有主卫生间和浸入式的衣帽间，或者不设置衣帽间，把卫生间做得更大，让洗浴更加的舒适一些。

△ 高舒适型主卧室

2. 次卧室

次卧室为住户非主人使用的卧室，它的最低适用的开间尺寸一般是3.3米，进深的话是4.5米。

△ 次卧室

3. 儿童房

适用型的儿童房的话，它的开间可能只有3.0米，进深的话4.2米。可满足家具摆放和人的活动要求。

△ 儿童房

4. 书房

三室以上的户型宜设置书房。书房是供主人学习或家庭办公（工作）的房间。因无需摆放大床和床头橱等家具，所以其尺寸要求也不像卧室那样严格。

△ 书房

5. 客厅

客厅也有称起居厅的，它是家庭的中心枢纽，是家人或家人与亲友共享的沟通、交往、休憩、娱乐空间。

△ 客厅

6. 厨房/餐厅

厨房也是住宅内非常重要的房间。对某些家庭来说，可能家里的用餐的小餐厅也是和书房结合在一块设计的。现在最新的规定出来的话，中国一般是不建议做开放式厨房。

△ 厨房/餐厅

7. 玄关/门厅

对于玄关和门厅来说，它不仅仅是起到一个过渡的作用，也具有一个实际的使用功能。比如说在一边放置鞋橱，橱柜上放鞋，上面的立板可以挂雨伞雨衣手包等。对于玄关来说，它的开间尺寸一般会在1.5米以上。门厅的话它是既形成了一个交通枢纽，又可以保证其他房间不再受门的进出的一个干扰。

△ 玄关/门厅

8. 卫生间

卫生间分公共卫生间和主卧卫生间。主卧的卫生间一般是接近方形的，便于布置洁具的，图3和图4这种高舒适型主卧室图里面的卫生间的尺寸，尺寸基本上可以摆放矩形或者是大三角形的喷水按摩淋浴缸，公共卫生间以矩形为佳，这样即可以少占面宽，又可以将洗漱与浴厕隔开。

△ 卫生间

9. 楼梯间

楼梯间的适用开间尺寸一般是2.6米，进深的话是5.8米。能够满足走人、家居搬运、管道井设置等各种要求。这个楼梯间应该是一个多层的住宅建筑楼期间的尺寸图，对于独立住宅或者是比较小型的住宅，它的尺寸还可以更小。它的梯段宽度对于单户人家来说，900就足够了，并不需要设到1米多。然后层高的话，如果是2.8米，每个踏步一般在150公分左右，是一个比较舒适的尺寸。

△ 楼梯间
