阿根廷La Comarca独立住宅 | 案例抄绘

2019.08.28 | , ,
同济尚谷设计教育 同济尚谷设计教育

作者:同济尚谷设计教育
原文链接


抄绘的东西对考研来说真的像一个记忆的东西,是永远可以保留下来的,可能大一大二想做这样的工作,真的到了考研的时候才会耐心地去抄去学,而且它对于之后快题的训练必将是一个很好地基础性的工作。看看之前抄过什么,是否可以就立面、剖面、入口空间等等做一些小的专项的总结。这是第二期抄绘评图,欢迎大家前来围观。

——前言


*如需转载同济尚谷设计教育。

  案例简析

案例简析,我们仅根据抄绘的阅读深度来对案例进行简单分析,对案例的学习是主观的,如果同学们,有更深的理解和不同的看法,欢迎在评论区交流~


本期项目:阿根廷La Comarca独立住宅

建筑师 :Diego Cherbenco, Anibal Bizzotto

地    址 :Tigre,阿根廷

建筑面积:210.0 平方米

项目年份:2017

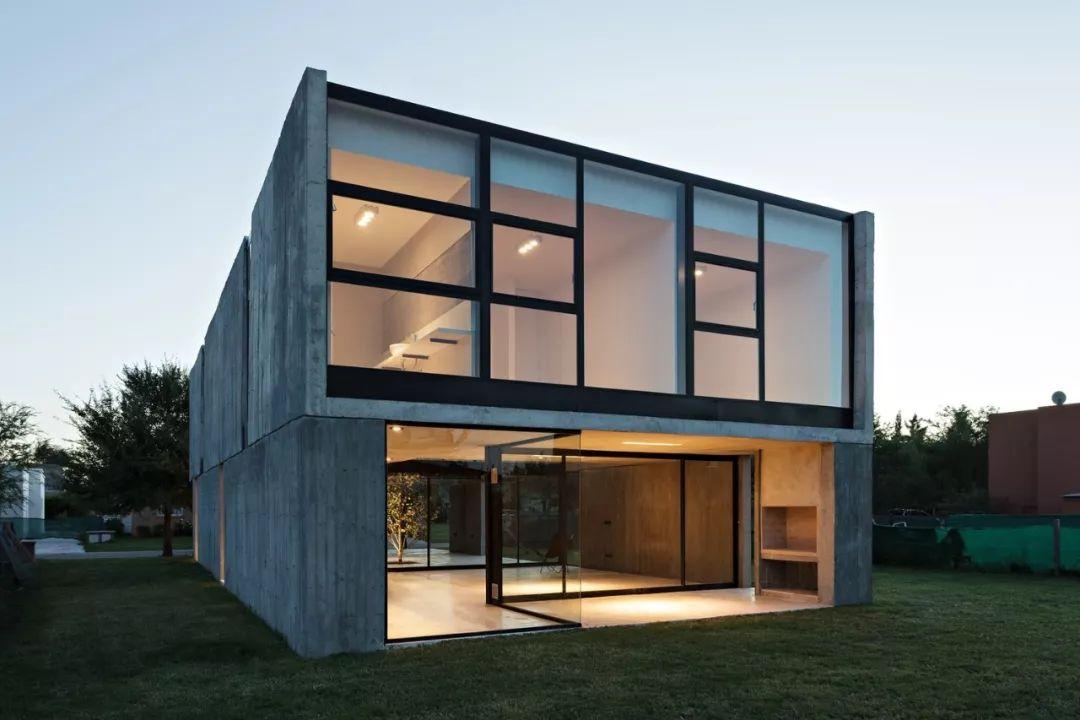

La Comarca独立住宅位于布宜诺斯艾利斯郊区,这是一对夫妇和他们孩子的第一栋私人住宅。住宅使用了巨大的混凝土墙,局部使用落地玻璃架空,使建筑的空间、立面从视觉上产生连续


  基地分析

总平面图

基地位于一片住宅区当中,周边的基地容积率较小,住宅形态各异。这种社区的住宅通常设有退让区域作为相邻房屋之间的虚拟界限,以方形平面为主,生成布局紧凑的体块和周边大空间,致力于让项目在这些普通的房屋中脱颖而出


  空间分析

设计者首先在一个规则的地块中放入了一个方盒子。那么方盒子如何变得更加有趣和个性呢?

底层架空

中部挖空,置入庭院

↓↓↓

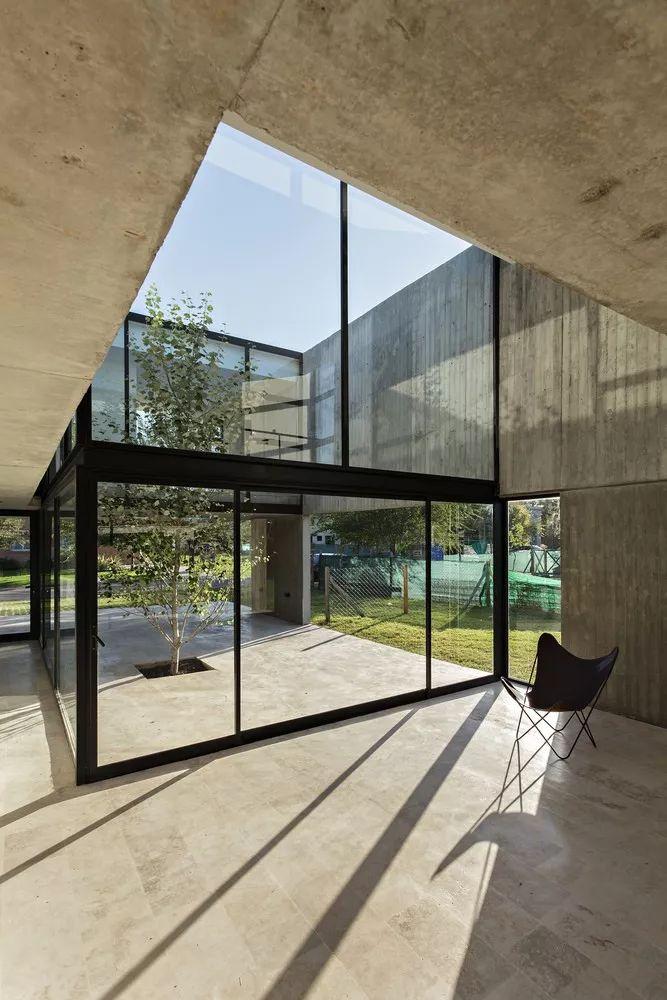

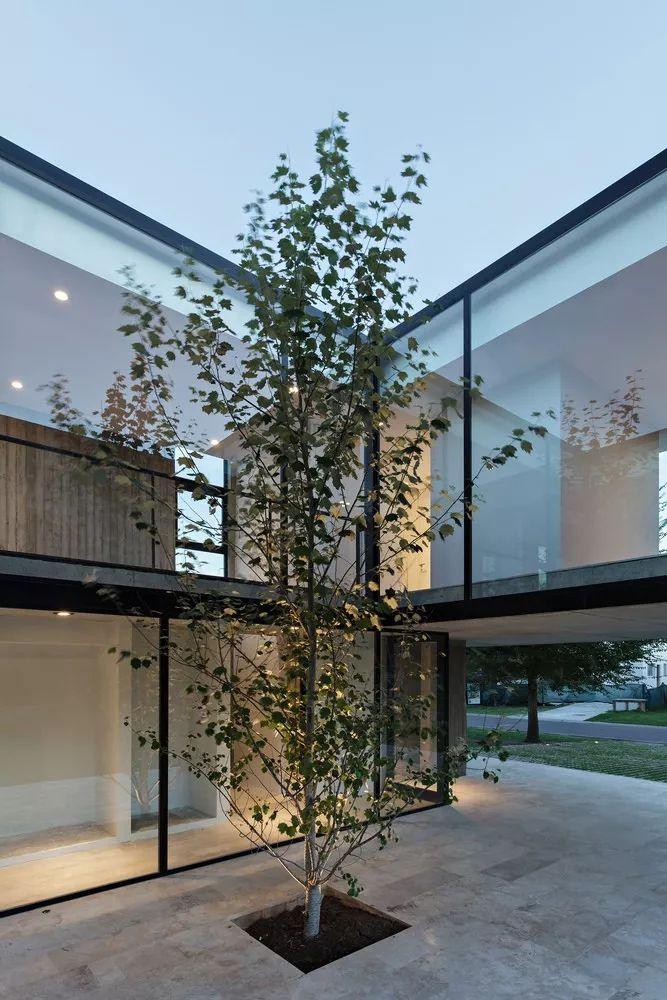

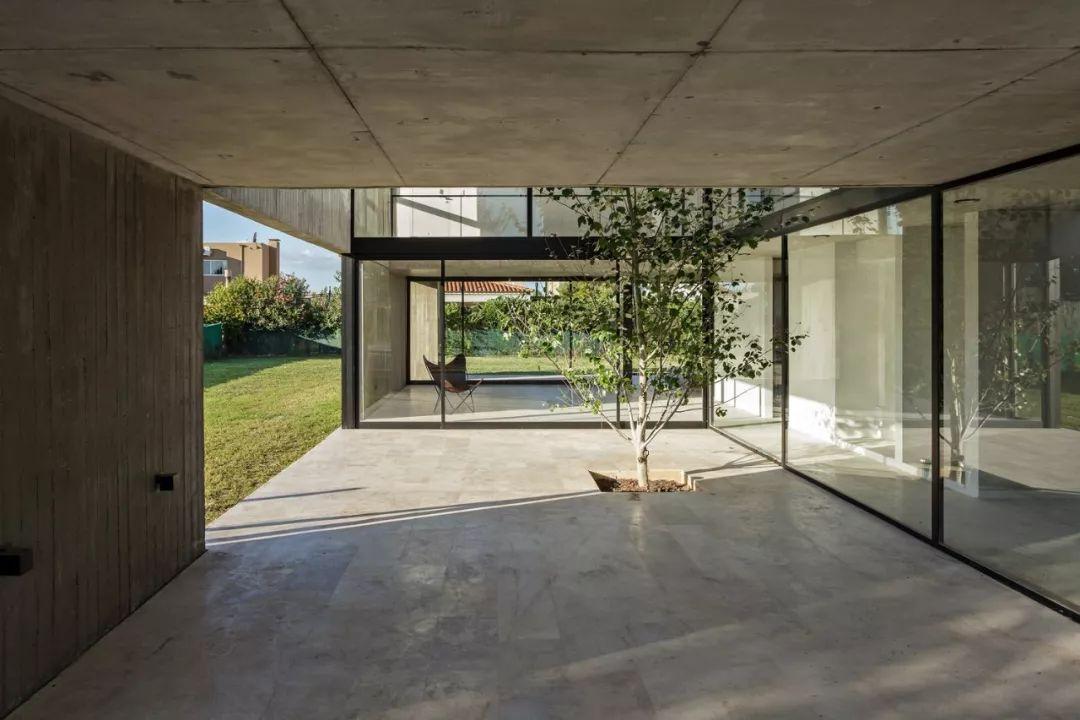

位于建筑中央的方体庭院,这种半围合的庭院空间让室内外的关系变得“暧昧”。不仅增加了一个景观面,提高了居住者的空间体验,同时减少建筑的实际面积,使建筑实际看起来非常大。我觉得这个方案中,将底层架空和庭院结合,主要有两个效果:

① 形成良好的通风纳入阳光和新鲜空气。同学们在做设计的时候,对于一些气候特殊的地区可以采用这样的手法来达到通风降温,被动式节能的效果。此处可以画一个分析图了!

② 建立视觉联系。结合大片玻璃的设置,一个封闭的方盒子因此被打开,和外界相互渗透。庭院、房间和外部环境产生了多种视线交流。此处可以画好几个分析图了!

③ 景观。庭院内有一棵树,既是中心装饰物,又提供了温暖季节的遮阳,将成为家庭活动和回忆的标志。

这种半围合的庭院空间,我们在是设计中课用以建筑的入口(引导性比较强),或一些半开放的公共空间,如室外茶室、休息平台等等。


  功能与结构



底层平面图

顶层平面图

剖面图

剖面图

左右滑动查看 平面图&剖面图

住宅采用了垂直功能分区:底层为开放公共区域,上层是较为私密的卧室。

材料和结构统一设计,垂直混凝土板为住宅带来独特的视觉识别度。这样便可以建造布局规整的内部空间和承重墙,提供高度大于6米而不需额外承重结构的公共空间。混凝土容易维护,随着时间的推移,住宅将获得标志性的视觉效果。与之类似,地面层使用的石灰华材质以确保视觉和材料的连续性。”(摘自网络)

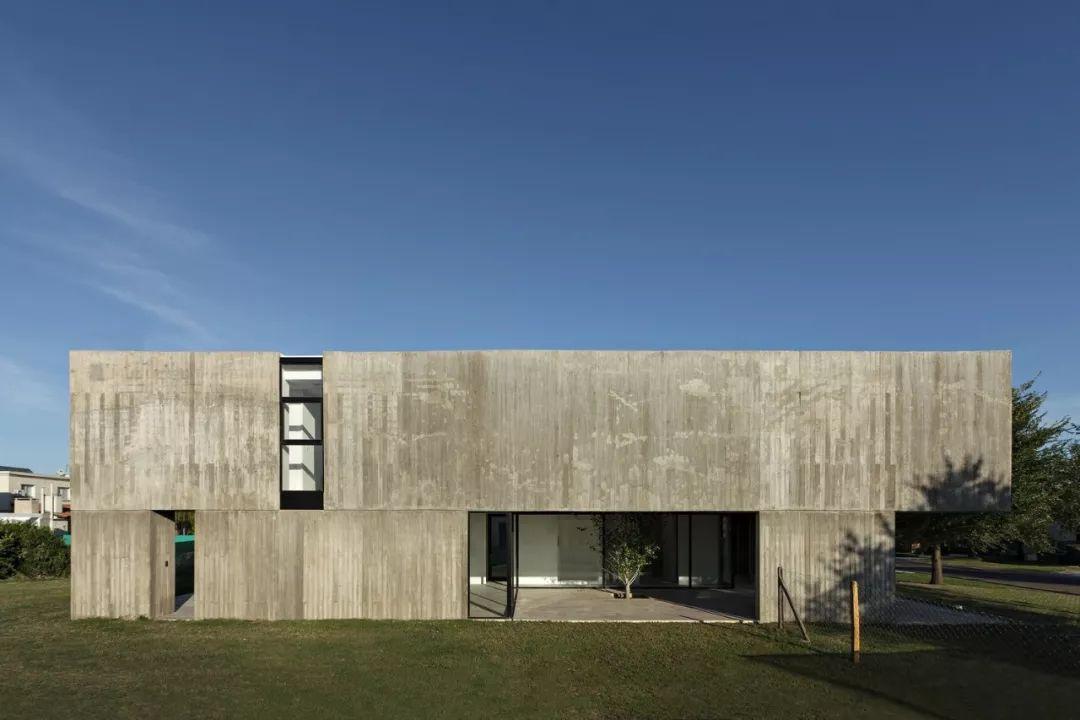

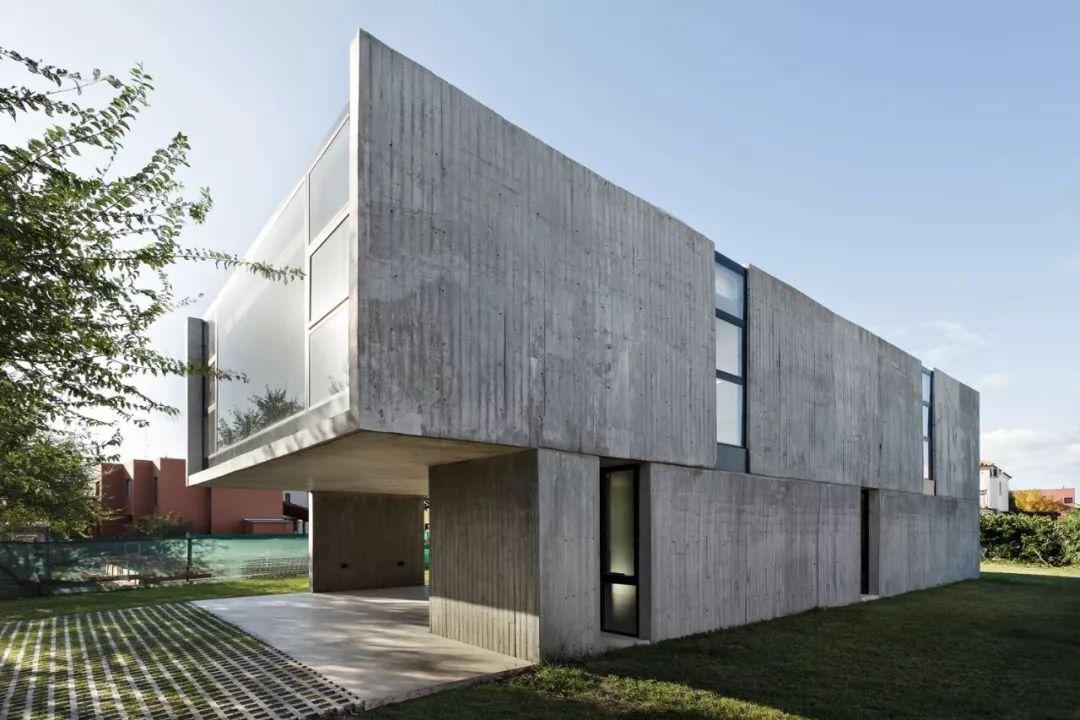

  立面

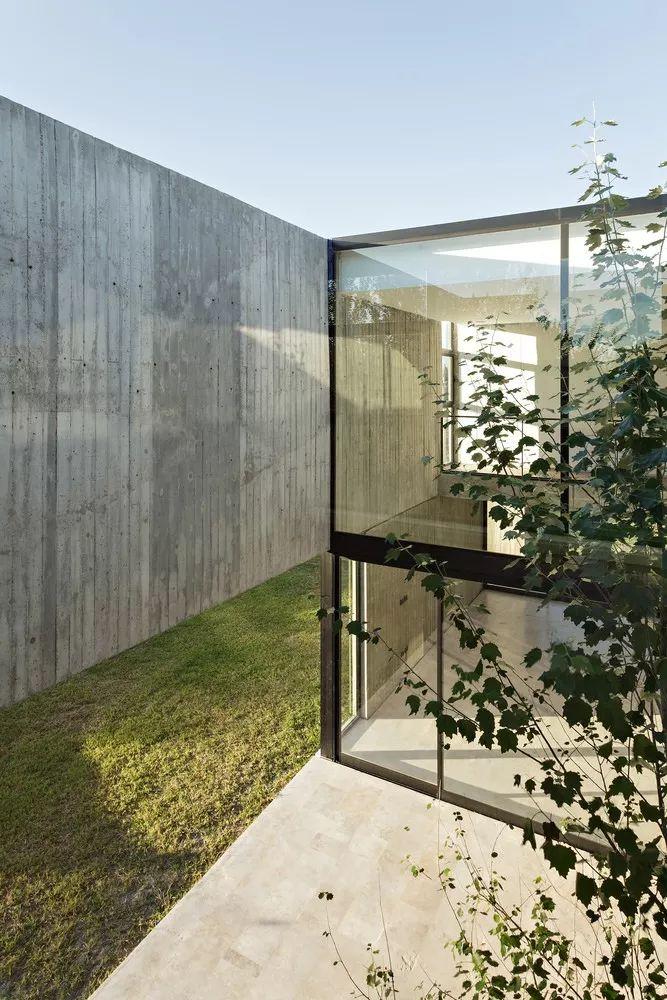

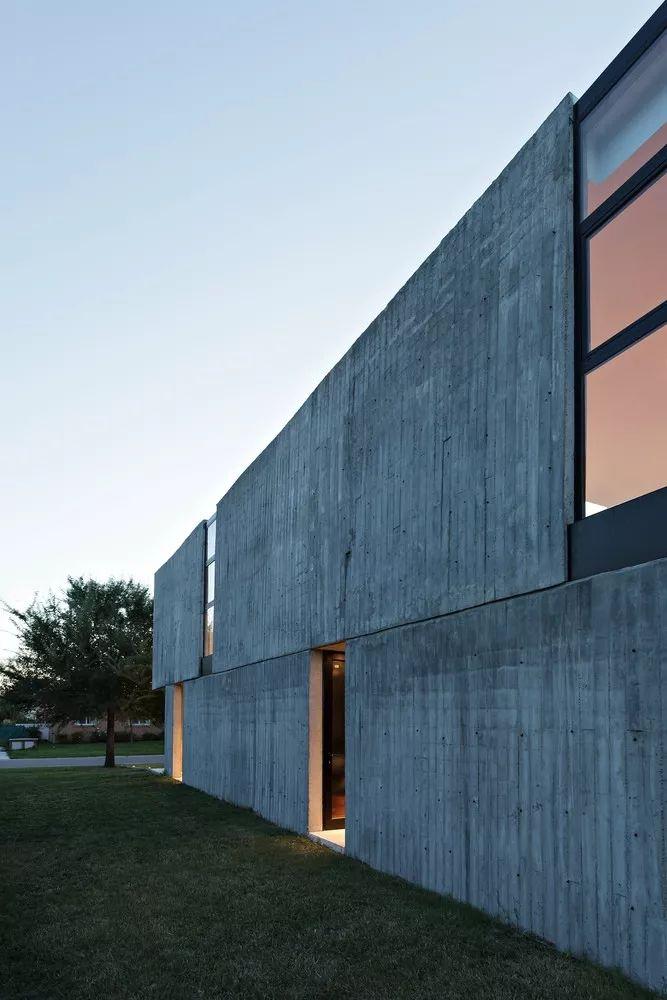

立面上混凝土墙的部分保证了私密性,玻璃部分打破了混凝土的沉闷。结构和材料完美融合~


建筑立面

这个住宅立面,操作简单,只用了架空+开窗两个动作,在快题当中也很好用~~抄绘中,我们可以通过在立面上画一些辅助线,去寻找这个案例的立面是按照什么比例、规律去切割或设计的。

立面分析

如图做类似的辅助线,可以看到:

① 从立面效果上,一层和二层的比例约为7:10,上面为“10”会更厚重,这个建筑看起来就会更加稳重一些。如果我们将比例反过来,一层为“10”,那视觉效果是“奇怪”的。我们在做立面各层分割的时候,就可以使用这种“上大下小”的操作;

② 这个建筑立面,开窗使用了一种形式,每个窗户的比例是一样或相近的;各个辅助线之间的比例也有一些微妙的关系……在此不做详细陈述。

这个立面其实比较简单,大家在读一些经典建筑案例,或是一些古典建筑的时候,这种“辅助线法”会更显著。


x  小编碎碎念

这一期的住宅相比上一期的活动中心来说,简单了许多。看上去可学习的点不多,而实际上如果进一步思考可以领会到的东西挺多的~

比如住宅中从方盒子生成最终的形态这个方面就挺意思的。住宅的形态处理十分简单明确,整体由大片玻璃和混凝土墙构成。既和外界空间充分地渗透,又有十分私密的部分。这样形态的生成都不是凭空出现的,而是有一定逻辑的。同学们可以尝试去推导一下,把生成过程转化成分析图画在图纸上,再去推敲和改进自己的分析图,想一想怎样更加有逻辑和明白清楚地传达出来。相信大家经过了这样的思考,分析图会越画越好~


 VIP班抄绘选评

这部分抄绘内容,选自19尚谷考研vip班的学员作业,点评部分为各自vip导师的点评,局部为小编冒用vip导师身份补充点评(悄咪咪),希望给大家一些启发。

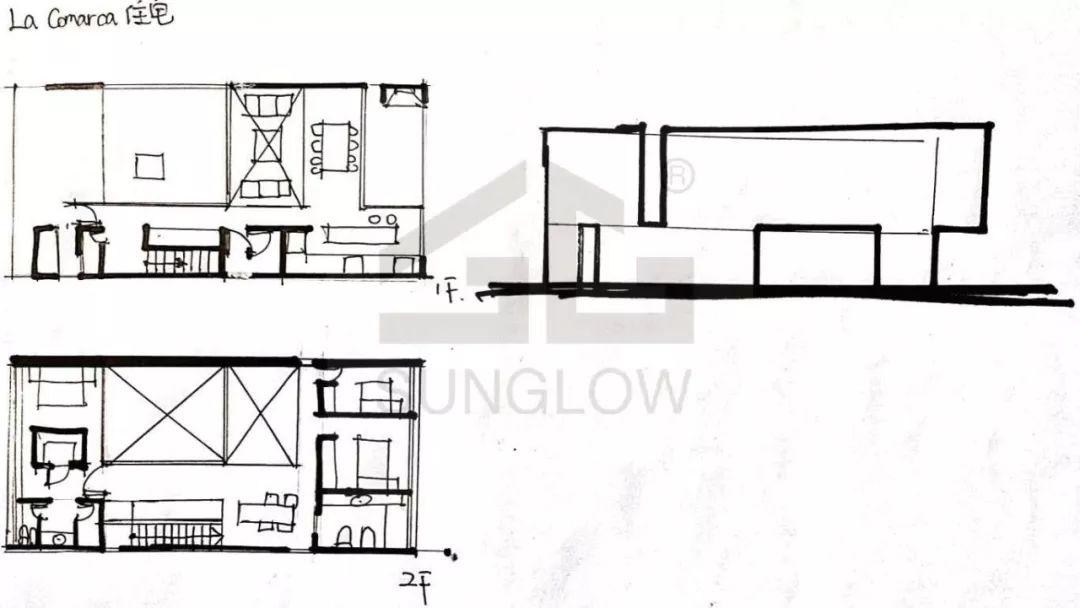

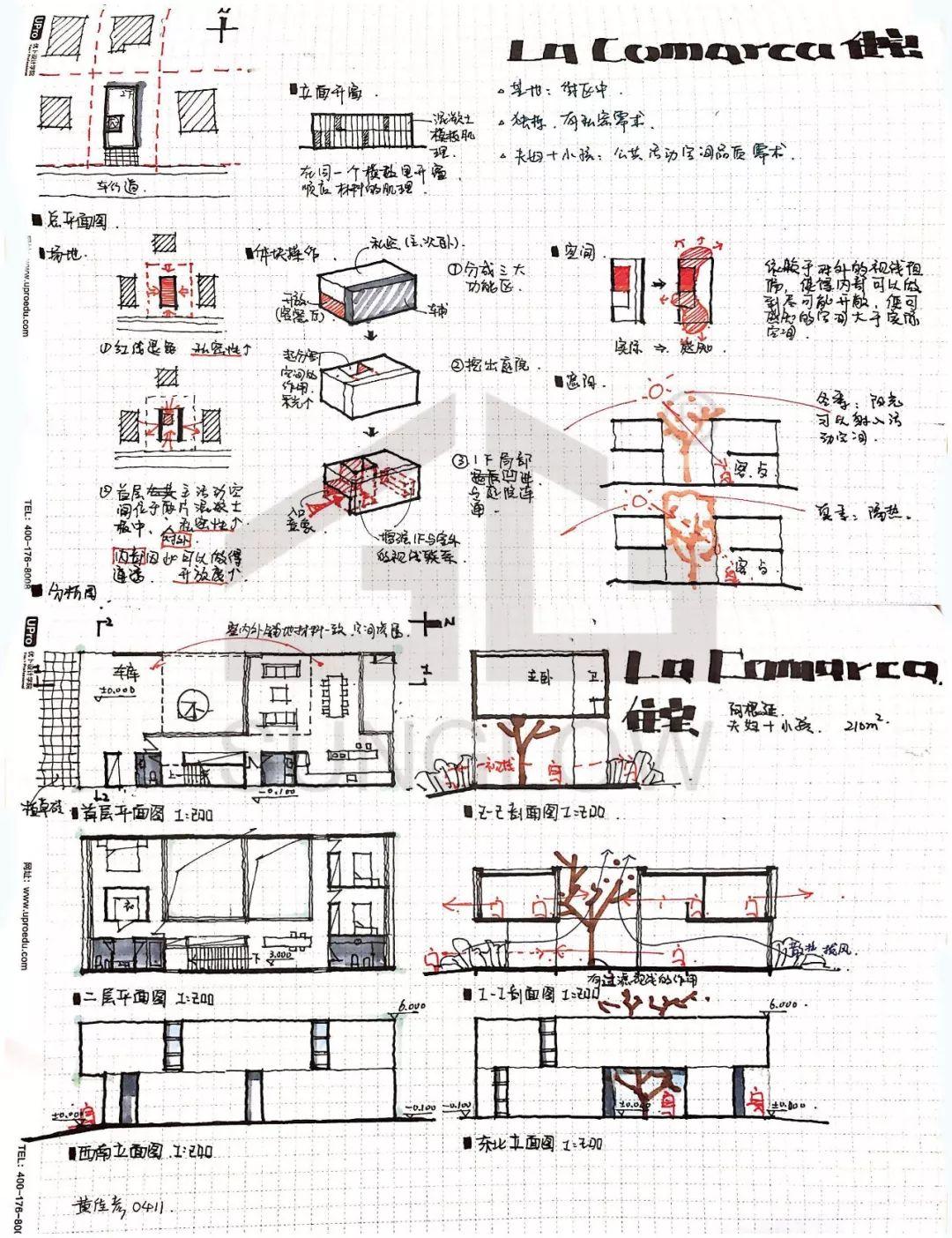

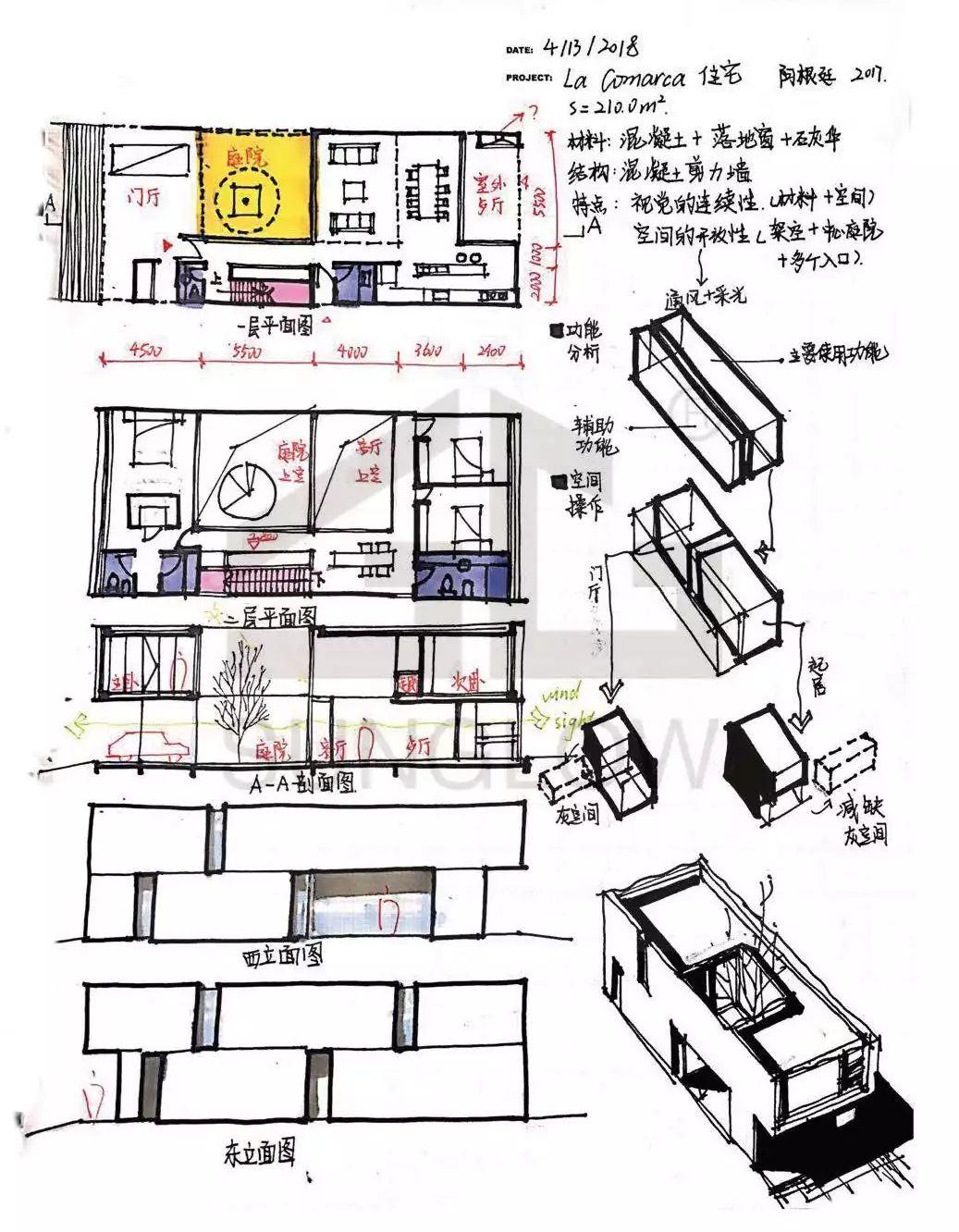

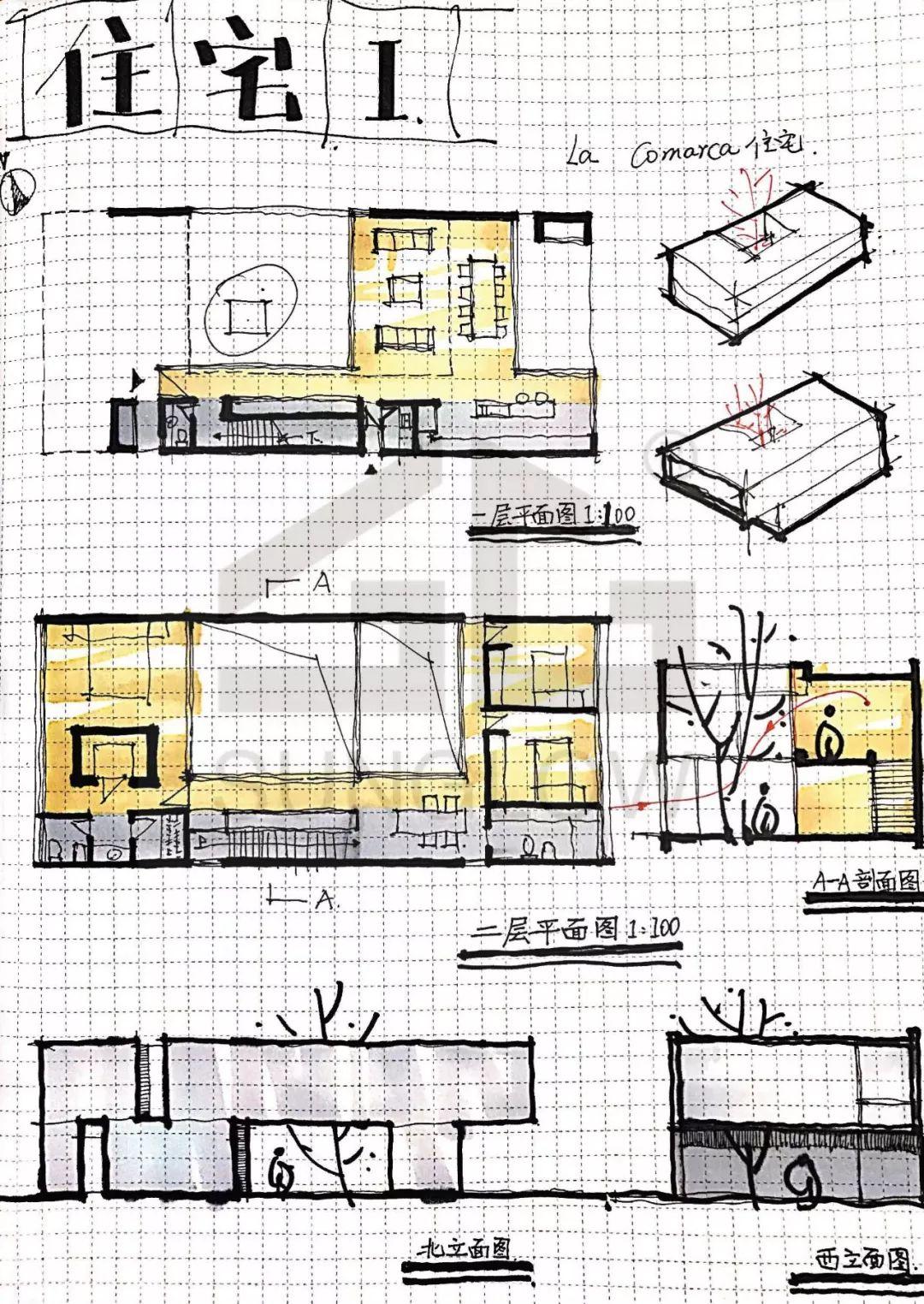

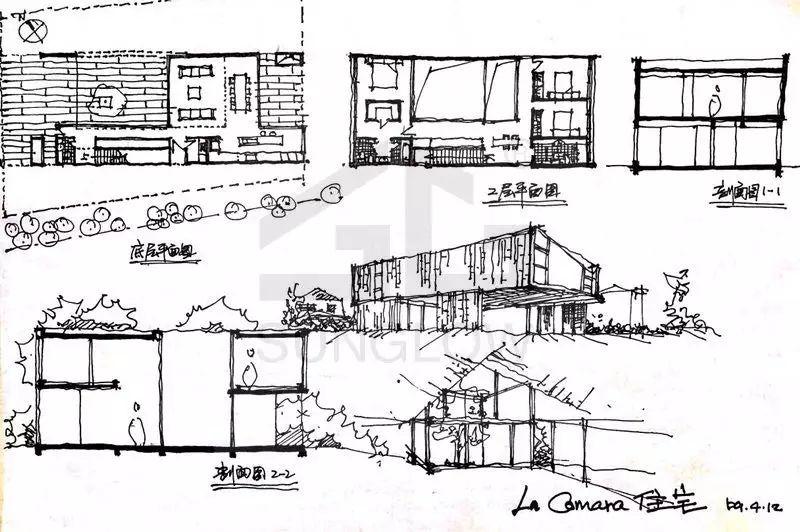

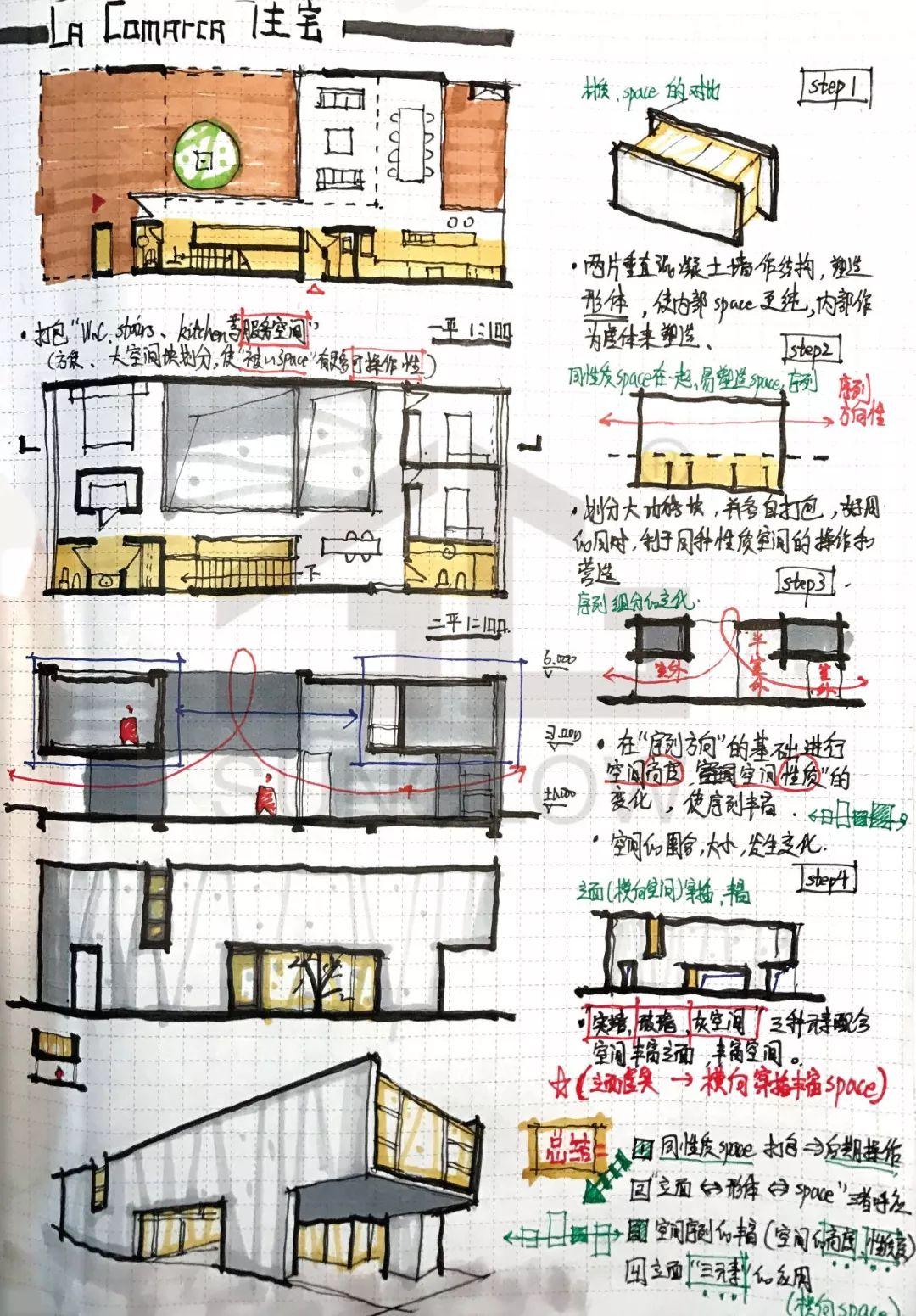

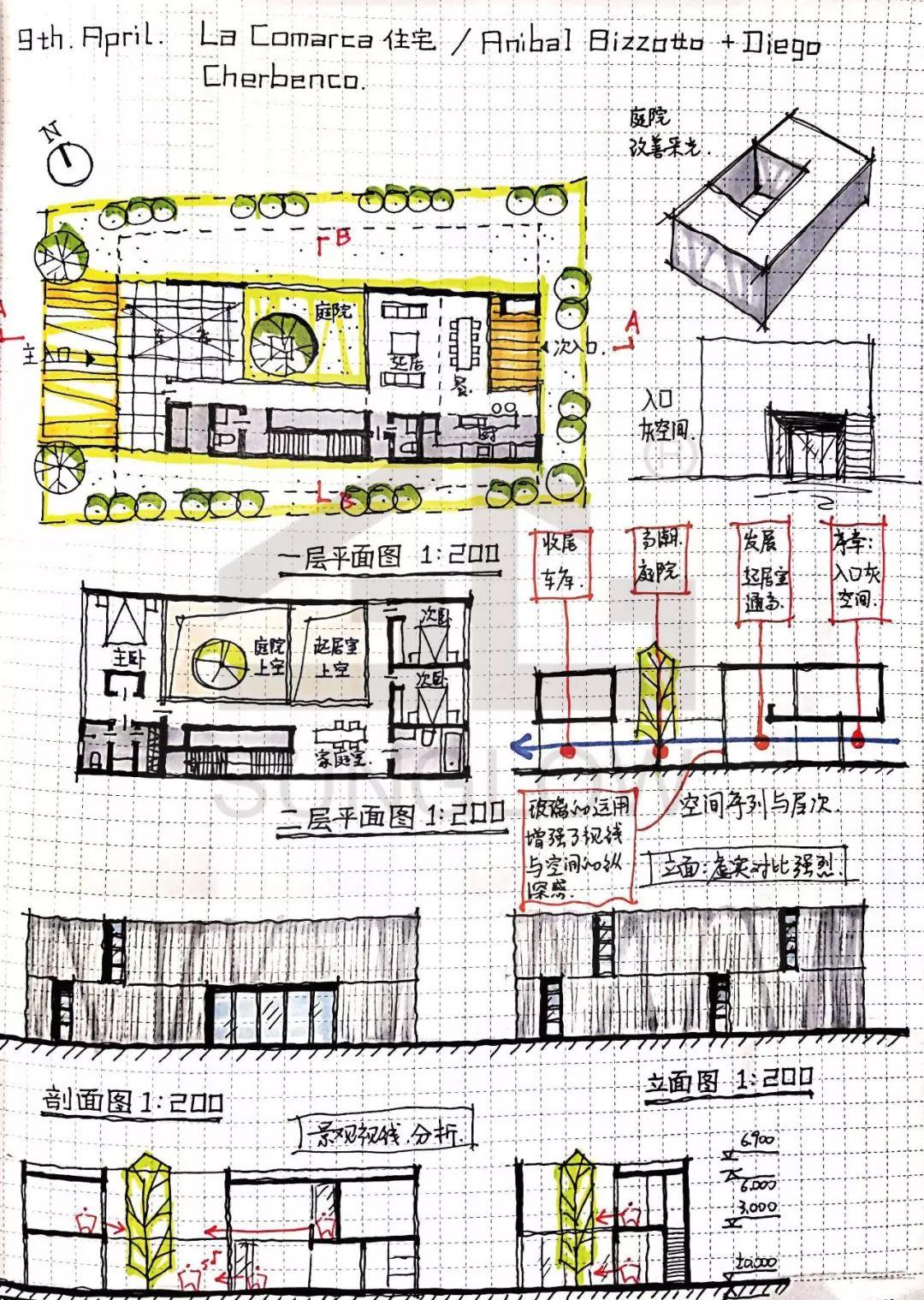

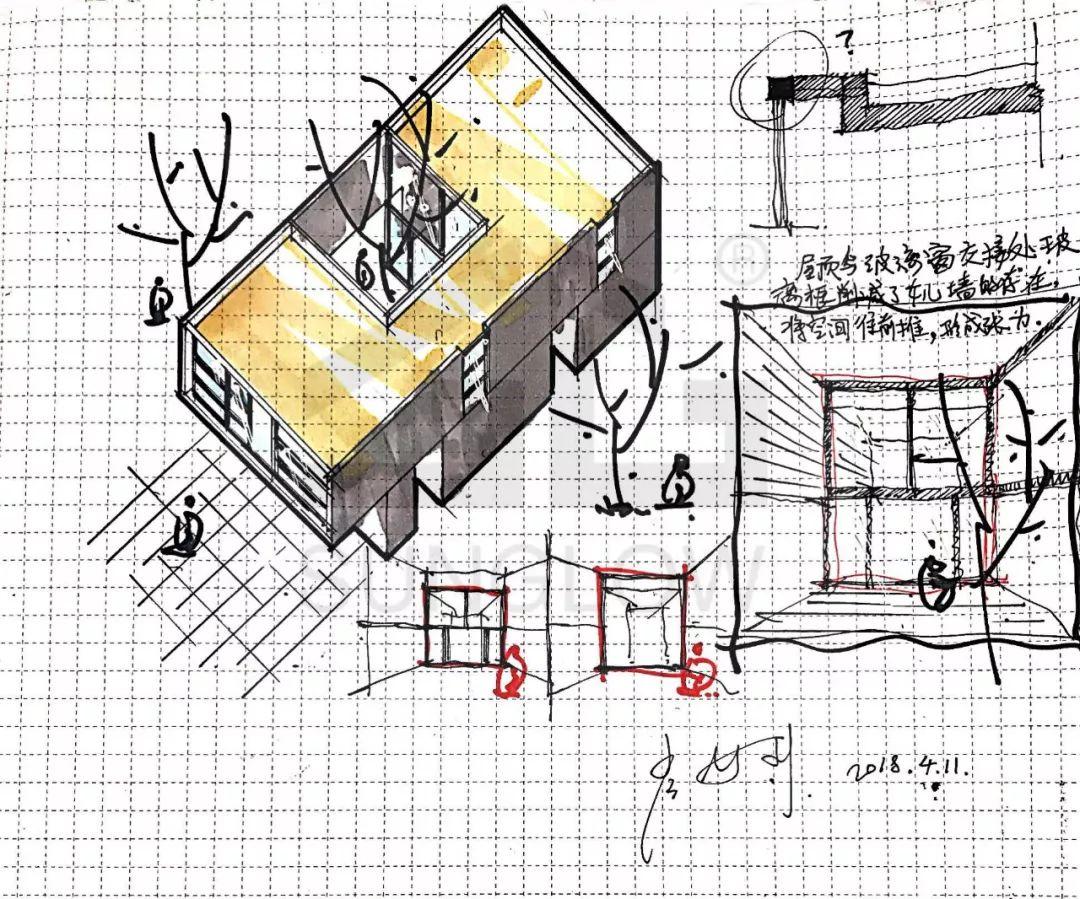

NO.O1

作者: 崔同学

VIP导师郭老师点评:轴侧没有上阴影。两张分析图太草率,分别表达的是什么要显示出来。图面效果不错,服务空间都用了灰色来填充,表达明确。主次入口需要标示出来。黄色有些太亮眼,如果快题中也用这种颜色要谨慎

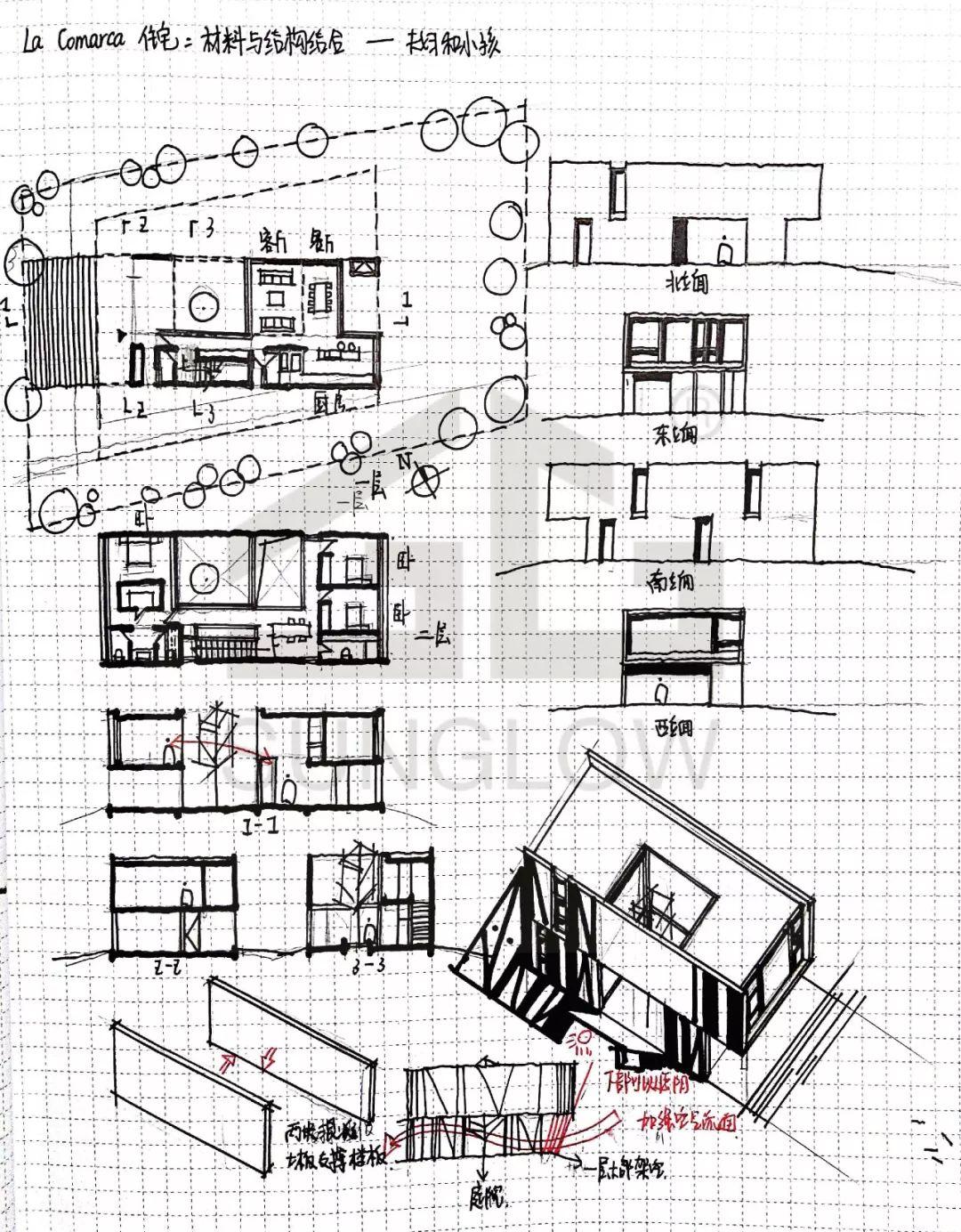

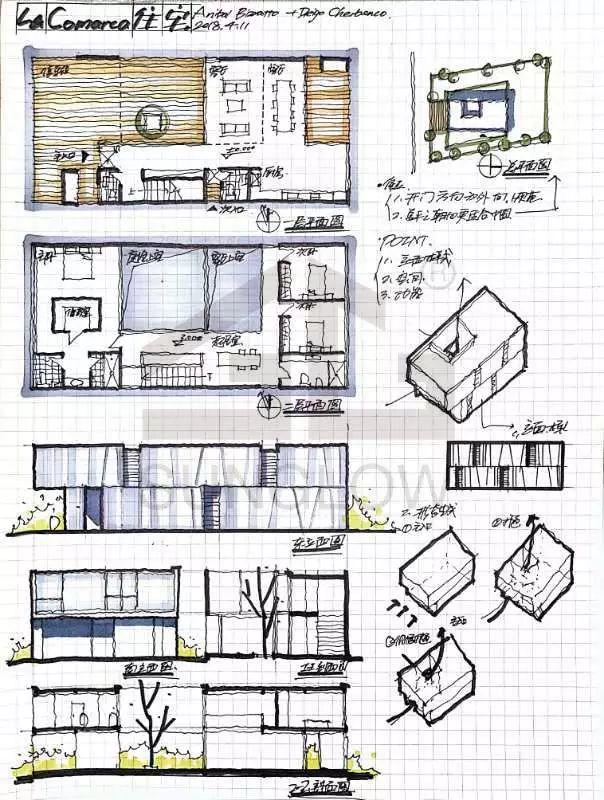

NO.O2

作者:葛同学

VIP导师王老师点评:分析图画的比较好,逻辑性比较强。目前抄绘的“文字”还是偏多了,建议可以用写“关键词”来提取建筑的设计核心,用分析图像来代替一部分文字分析,顺便锻炼了分析图表达能力。

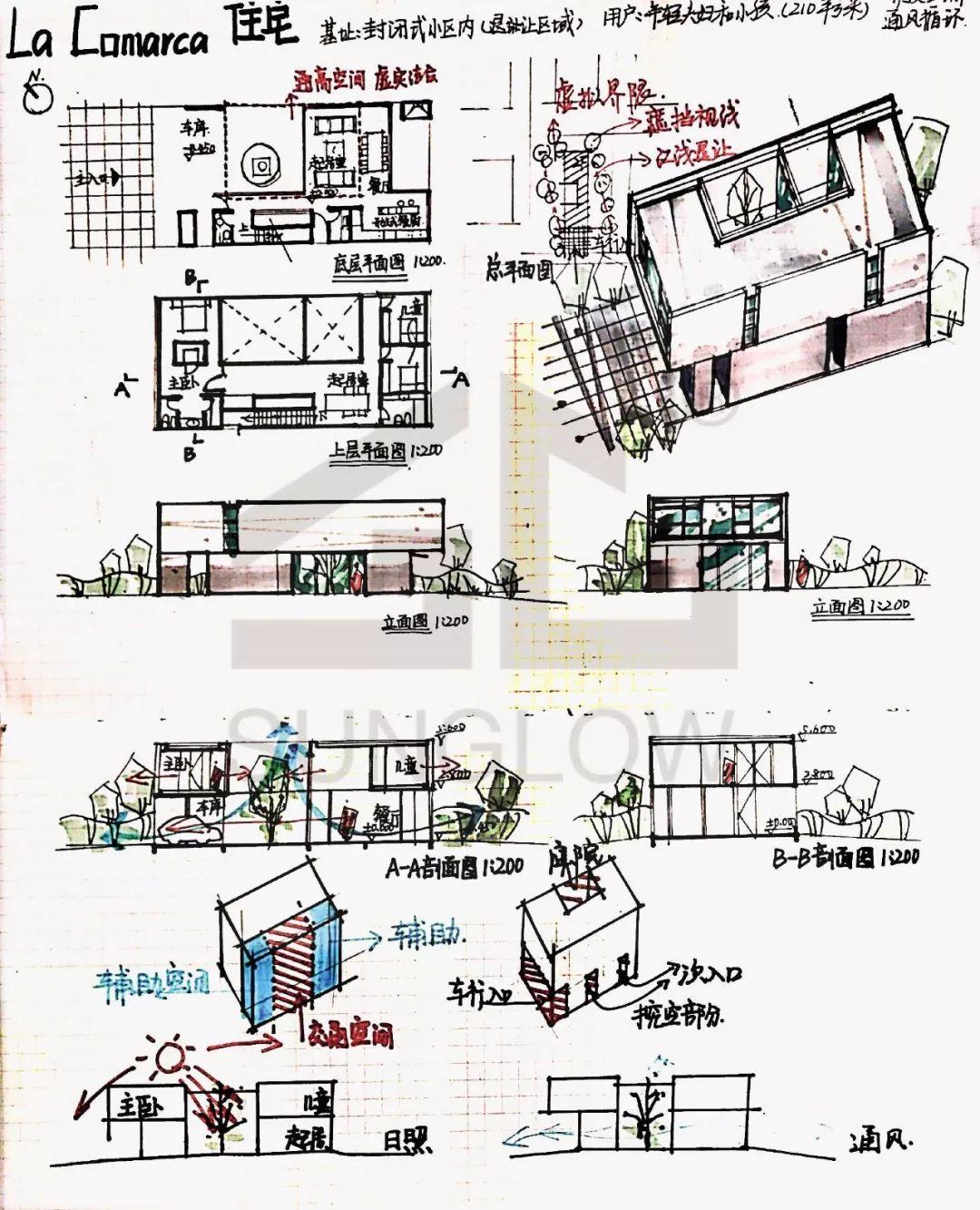

NO.O3

作者: 洪同学

VIP导师程老师点评:这位同学的抄绘,图面很完整,也很整洁,但是分析图有一些乱乱的,可以再优化一下。建议大家在抄绘的时候,平面可以画的大一些,这样更有利于对建筑尺度的把握,建议可以一张A4画一个平面。


NO.O4

作者:黄同学

VIP导师小溪老师点评:图面完整,分析图画的不错,想要表述的很多导致字数较多,可以转换成图解语言。要论述再清晰一些,可以分成两套图。平面图的辅助空间上的颜色太深了,换成浅灰色比较好。另外注意标注一下房间的名称。


NO.O5

作者:刘同学

VIP导师程老师点评:手绘不错,对建筑立面的材质也进行了表达~不错不错~

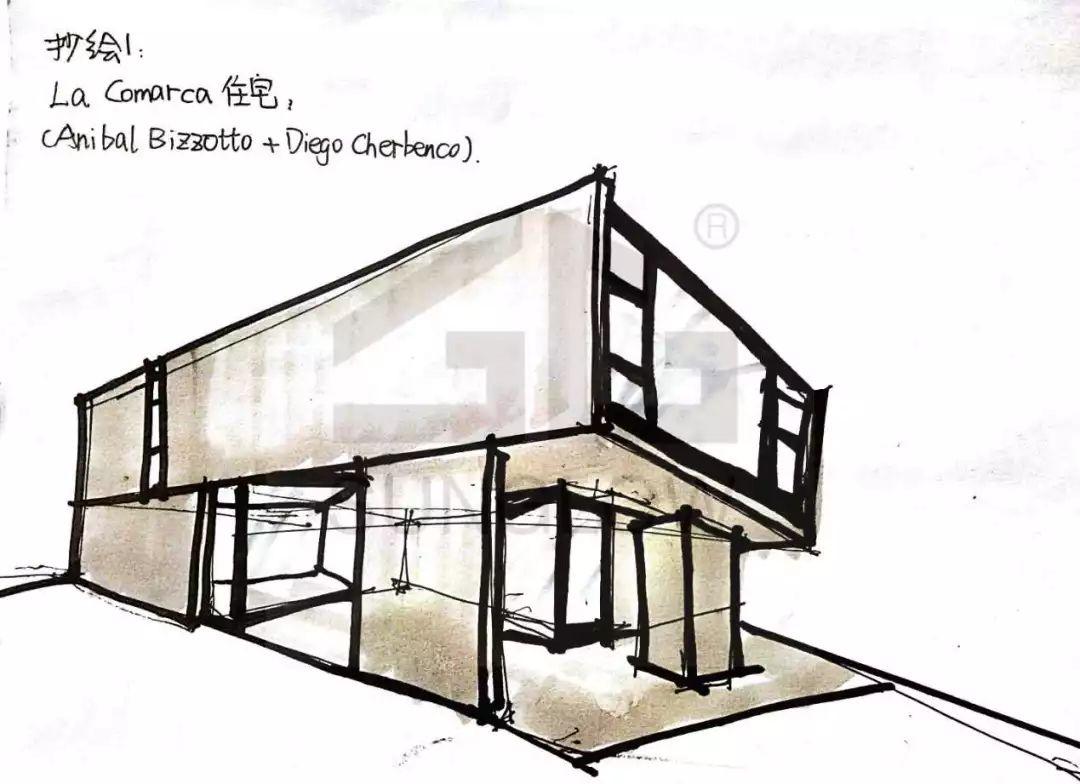

NO.O6

作者:邬同学

VIP导师郭老师点评:透视视角的效果图挺好的,也可以试着画一下轴测图,两种都掌握最好。目前透视有一点上翻。轮廓线应该加粗,细节线型要有些区分。楼梯的画法要注意一下,一层从下向上有剖切号,二层向下能通视就无剖切号。家具尺寸和比例要注意一下,右上次卧的长度就太短了。房间名琛需要标注。之后抄绘希望也像你第二套那样多画画分析图,对建筑本身的理解也会更加清晰的~


NO.O7

作者:项同学

VIP导师小溪老师点评:平面画得很认真,再稍微注意一下房间比例。轴测图比例不太对,建筑本体应该更长。屋顶和立面上也要区分开来。再加上建筑物阴影,会显得更加立体的~玻璃所选颜色和分析图中的蓝色要再尝试一下别的色号。目前分析图太亮了,这么亮的色却展示了辅助空间,确实有点抢眼。

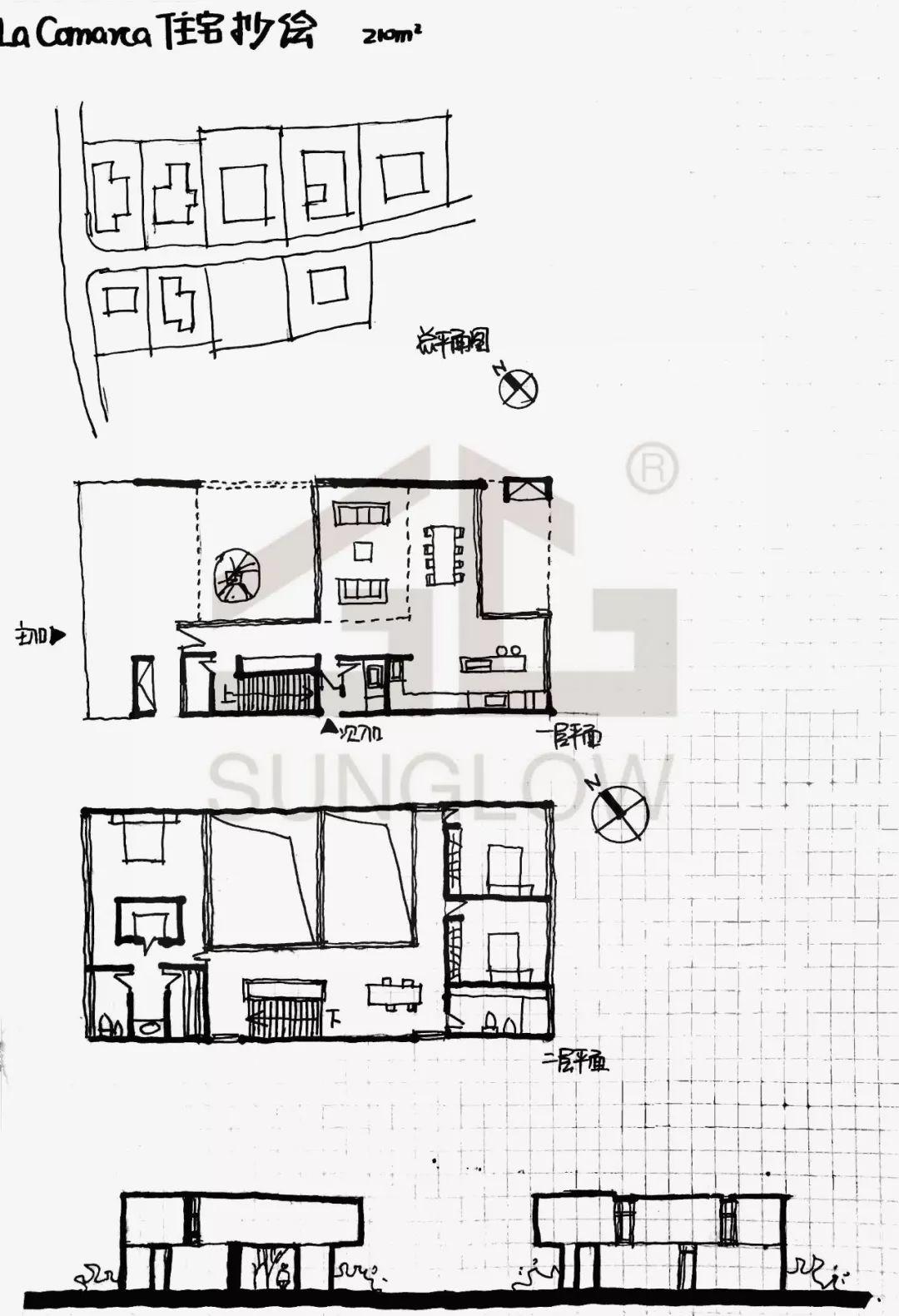

NO.O8

作者:徐同学

VIP导师卢老师点评:首先要表扬你画了总平面图,总平面图永远应该是第一张图。就算图纸没有主动给出,也应该自己寻找并画上。因为总平是建筑设计的第一印象,也是所有分析的开始。没有总平的其他建筑环境,如何得出la comarca住宅要设计这样体块大小的方盒子呢?虽然你画了总平,但很遗憾,你并没有把这个信息放在你的造型分析说,以及空间分析上。你是否注意到,文章里面介绍了这个建筑要尽可能地利用公共空间,这并不是随便的一句话。你要思考为什么,因为这个街区的其他建筑的分析,可以知道为什么要做这样的造型(统一),为什么要制造这样的开放空间,并不只是如你所说的有利于光线射入和空气流通,这样其实跟没说一样。



NO.O9

作者:余同学

VIP导师郭老师点评:右上角对案例的初步感知不错。分析图思路不错,但是空间操作画的有些乱了,两个分支都在讲灰空间营造,可以加中庭,植入景观。辅助空间的色彩太亮眼。里面画的太匆忙了,加上配景和小人比较好。



NO.10

作者:张同学

VIP导师王老师点评:在抄绘的过程中,去把对应案例的“关键词”写出来,就说明你对方案有一个认知、判断、提取的过程。
