总有一些时代的先行者,会先去尝试,然后告诉后人“这样也可以”

建筑曲奇 建筑曲奇

作者:建筑曲奇
校对:建筑学院 柚子

原文链接

“空间的本质并不是由局限它的表面存在所限定的,而是由塑造它的思想原则所确立的。建筑的真正任务是让结构清楚地表达空间;真正的艺术品不是建筑而是其中的空间”

——密斯

"The essence of space is not determined by the mere presence of limiting surfaces but by the spiritual principle of this limitation. The true task of architecture is to let the structure articulate the space; it is not the building that is the work of art but space."

— Mies van der Rohe. from Mies van der Rohe. Less is More. p86.


密斯作品与crown hall (皇冠厅)模型合影

上面的这张照片,应该是密斯流传最广的照片之一,而这张照片中的建筑则是密斯位于伊利诺伊理工学院(IIT)的建筑系馆皇冠厅(crown hall),而这个现代杰作被《 时代》杂志称为“世界上最有影响力鼓舞人心和令人惊讶的建筑之一”。

0 (1).jpg

src:ctai.co

现今已经不是那个经典建筑师时代,各种技术和工艺的出现让建筑有了诸多不同的表达的可能,而在当时或许这类设计就已经在挑战常规和人们的想象力。编辑整理完项目相关资料后,我的大概体会可能是:

总有一些时代的先行者,会先去尝试,

然后告诉后人“这样也可以”

01

项目介绍

在 1940 年时,美国两所学院 Armour 学院和 Lewis 学院在美国合并成立为伊利诺伊理工学院,因为新学院的成立,密斯被委派为该学院展开新校园规划,该校园占地约50公顷,密斯前后在这个规划项目上花费了大概20年时间,在校园里有着密斯的20个作品,伊利诺伊理工学院也是世界上密斯作品集中度最高的地方。

0 (1).png


0 (2).png

伊利诺伊理工学院校园内密斯作品分布情况

在这里的的20座密斯建筑作品大多风格都是裸露的钢框架包裹内部的砖石和玻璃,而建于1954年的皇冠厅(crown hall)在设计时则没有遵守常规,采用了在当时前所未有的建筑结构,结合了当时较为创新的钢框架和玻璃幕墙技术。

0 (4).jpg

密斯作品-皇冠厅主入口©️Hagen Stier

皇冠厅在密斯的作品里被认为具有重要的意义,通过这个建筑的设计,密斯完善了他的建筑风格语言。这个建筑设计了一个极具开放的“通用空间”,通过打造没有内部支柱的大空间。达到了让300个建筑系学子同时使用且不用造成不同年级之间的明显区隔开的效果。

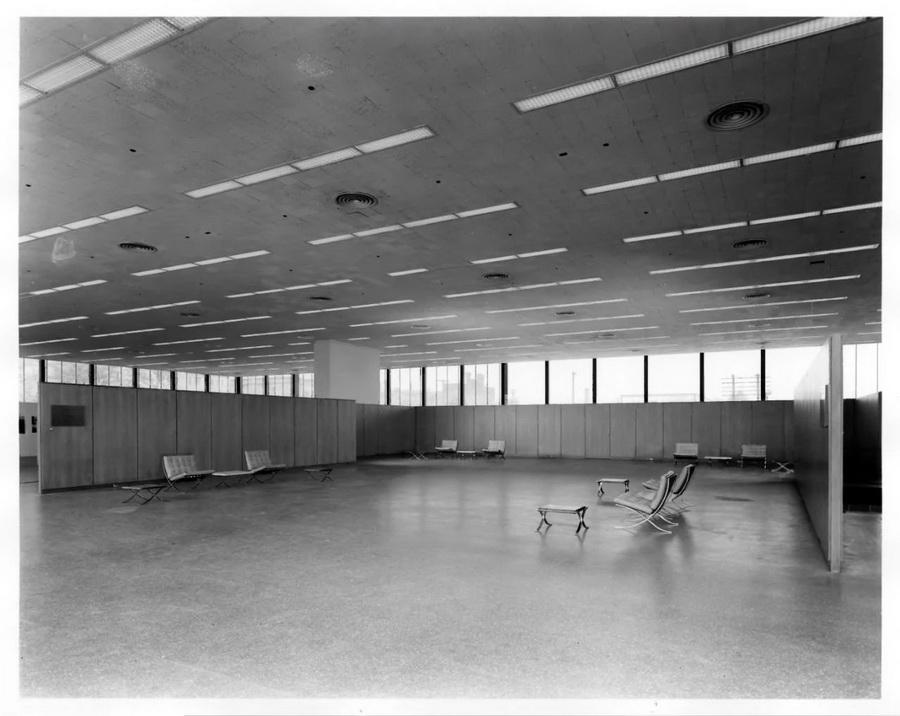

0 (2).jpg

开放的内部空间©️Eric D.Thompson

而在这之前,直到1956年的老式建筑都需要柱子来支撑屋顶以防止塌陷,但皇冠厅则打造了一个完全无柱的室内空间。在设计皇冠厅时,密斯忠于他的名言:“少即是多” (less is more)他认为建筑物是格言的最佳体现。

0 (3).jpg

建设中的建筑©️Eric D.Thompson

在项目的建造过程中,遇到了诸多困难,例如因方案成本过高而导致学院理事会的抵制,而这之后,城市建设相关部门提出了反对意见,他们认为钢结构不具有良好的防火性能,应该在钢材外部包裹混凝土以达到防火标准,但如果这样,整个建筑就会变得非常厚重,从而丢失了设计的核心概念。于是只好在建筑注册时选择将建筑的类型改为仓库,从而规避必须满足防火标准的情况。

但在施工过程中,由于冬季温度过低而导致钢材比热容降低,在特定的情况下还是发生了火灾。

最后一个障碍是建筑中没有挡板的楼梯扶手。当相关部门对建筑进行核查验收时发现这个建筑并没有按照申报的类型(仓库)来使用,于是提出应该顾及到在这里活动的学生的安全。今天,这栋建筑里的栏杆设计以其极简风格而出名。

0 (3).png

皇冠厅内部极简的楼梯扶手©️columbia.edu

随着二战和建筑技术上的突破,密斯重构了建筑学院的课表,推崇极简主义风格,并只专注于使用必要的设计元素,这种设计理念和想法在当时大多建筑院校中并不受欢迎,而极简主义的思想在这栋建筑中也体现得非常透彻。

02

建筑空间

©️youtube karlostorri

该建筑分为两层:首层,是一个没有室内支柱的空旷的大空间;另一层则是半埋底下的办公室、会议室和服务设施。

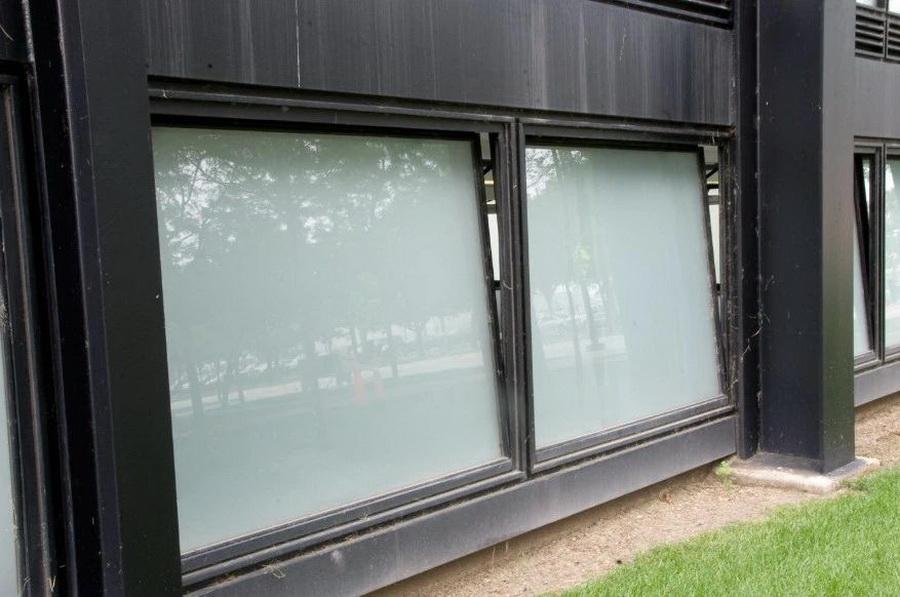

0 (5).jpg

地下层采光侧窗

首层占建筑物的50%,是一个大型的开放式教室,由玻璃幕墙包裹封闭,专为建筑系学习所使用。密斯称其为“通用空间”,其功能使用完全灵活,内部由几个有活动部件的轻质面板分隔,可根据需要划分出不同的功能空间。

0 (6).jpg

 密斯在皇冠厅为学生讲方案©️circa

周围的植被为室内营造出安静的工作环境,同时有助于玻璃幕墙的遮阳,塑造出适宜的室内环境。玻璃幕墙营造出开放的环境,给人一种在公园户外工作的感觉,并可以在其中欣赏远处芝加哥的摩天大楼。

0 (7).jpg

密斯在皇冠厅中©️courtesy Artist Right Society

03

结构与材料

©️youtube Arq. Heber Ruiz

这个建筑为220英尺(67m)x 120英尺(36m)x 18英尺(5.48m)高的纯矩形形式。下部结构是钢筋混凝土,与上部结构相独立。内部玻璃幕墙封闭的“通用空间”是无柱的,有四个六英尺(1.8m)的钢板梁焊接到八个H钢柱上,这些大梁将屋顶悬挂在一个平面上,以形成主要的支撑结构。

0 (8).jpg

皇冠厅crown hall施工现场 ©️Eric D.Thompson

这项技术可以在没有中间支撑的情况下支撑起建筑空间,并保持内部标准的空间高度,从而保证内部“通用空间”的纯粹性。

04

建筑现状

在1997年该建筑被确认为芝加哥地标,在2001年被确认为美国国家地标,而该校区的其它部分则在2005年被纳入美国国家历史名胜名录。

0 (9).jpg

长满植物的皇冠厅©️Eric D.Thompson

在2005年8月,在多年未经维护的情况下,建筑师 Krueck 和 Sexton Architects 对该建筑进行了一次重大翻修,将原始的钢材漆层改为了无铅涂层,玻璃也替换为更符合风荷载要求的玻璃,室内木板及橱柜都得到更换。

参考文献

1、S. R.Crown Hall - Wiki
2、Crown hall - wikiarquitectura
3、AD Classics: IIT Master Plan and Buildings / Mies van der Rohe - archdaily

英文图书荐读:《MIES VAN DER ROHE》(Taschen出版社
