崖顶咖啡厅及塔居 / 迹•建筑事务所(TAO)

迹·建筑事务所(TAO) 迹·建筑事务所(TAO)

作者:迹•建筑事务所(TAO)

△建筑全景©梅可嘉

水平与垂直、

上升与下沉、

插入与悬挑,

建筑通过这样的动作完成了

与大地、天空的接续,

带给人对于自然的冥想。

——华黎

鸡鸣岛是孤悬于大海中的一个小岛,这里有悬崖、岩石、海平线,有足够远离尘世的距离感。

场地处于一处悬崖顶端,面向北方宽广的海,犹如陆地的尽头。

△场地原貌©迹·建筑事务所(TAO)

△周边环境与场地©迹·建筑事务所(TAO)

褐色的山体坚韧,北方的海清冷,在这样的自然场所中,混凝土建筑犹如一块巨石,一端嵌入到岩石山体之中,建筑的屋顶成为山顶大地的延伸,指向海平线。另一端则从悬崖边缘挑出,似要挣脱山体伸向海的无垠,营造出人造物与自然之间关系的张力。

△概念草图©华黎

△1:100建筑整体模型©迹·建筑事务所(TAO)

△建筑全景 ©孙祥洲

从台阶向下进入建筑,如同进入山体内部,经历厚重墙体的包裹感之后,又在出挑的边缘与海再次相遇,感受在海平面上的漂浮感。悬挑部分地面的开口使人直接感受到悬崖的落差。

△概念草图©华黎

△1:100建筑整体模型 ©迹·建筑事务所(TAO)

△1:50咖啡厅混凝土剖面模型©迹·建筑事务所(TAO)

△咖啡厅室内 方案效果图 ©迹·建筑事务所(TAO)

△崖底看向咖啡厅 ©孙祥洲

△ 咖啡厅 ©梅可嘉

04 概念草图 Concept sketch ©华黎 HUA Li.jpg

△概念草图 ©华黎

△ 咖啡厅 ©梅可嘉

△屋顶观景平台   ©孙祥洲

△咖啡厅室内  ©孙祥洲

△咖啡厅看向海面  ©梅可嘉

建筑后部还隐藏了一处要转过一段幽暗通道方能到达的独处观海的空间,以及一扇门后由黄色天光照亮的冥想空间,感受山体深处的静谧。

调整大小 04 冥想空间剖轴测图.jpg

△冥想空间剖轴测图 ©迹·建筑事务所(TAO)

△咖啡厅室内   ©孙祥洲

△走廊   ©孙祥洲

△观海空间   ©孙祥洲

△冥想室  ©梅可嘉

△冥想室  ©孙祥洲

咖啡厅是一个指向地平线的水平面,居住塔则是一个指向天空的垂直体。塔的平面只有 4.5mx4.5m,在周边海的浩渺中,它浓缩为一个点,使力量集聚。

06 概念草图 Concept sketch ©华黎 HUA Li.jpg

△ 概念草图  ©华黎

06 1比100塔居模型 1 to 100 physical model ©迹·建筑事务所(TAO).png

△1:100居住塔模型 ©迹·建筑事务所(TAO)

△建筑全景  ©梅可嘉

△塔居   ©孙祥洲

△塔居远景  ©梅可嘉

△塔居近景   ©梅可嘉

△塔居近景  ©孙祥洲

在塔的内部起居、书房、卧室、卫生间,这些通常在平面上展开的生活空间改成了从下到上的垂直分布,每一层空间以不同高度、角度、和比例的视窗,带给人不同维度的对海的凝视与哲思。

05 塔居平面图 Tower House Plans ©迹·建筑事务所(TAO).jpg

△塔居平面图   ©迹·建筑事务所(TAO)

调整大小 07 1比50塔居剖面模型.jpg

△1:50塔居剖面模型  ©迹·建筑事务所(TAO)

△起居室   ©孙祥洲

△看向庭院  ©孙祥洲

△茶室  ©孙祥洲

△楼梯 ©孙祥洲

△塔居近景©梅可嘉

△卧室看向海面 ©孙祥洲

△浴室   ©孙祥洲

△塔居近景    ©孙祥洲

水平与垂直、上升与下沉、插入与悬挑,建筑通过这样的动作完成了与大地、天空的接续,带给人对于自然的冥想。


建造过程

△施工鸟瞰  ©胡海宁

△建造过程 ©迹·建筑事务所(TAO)


项目图纸

△总平面图  ©迹·建筑事务所(TAO)

△咖啡厅屋顶平面图 ©迹·建筑事务所(TAO)

△咖啡厅平面图 ©迹·建筑事务所(TAO)

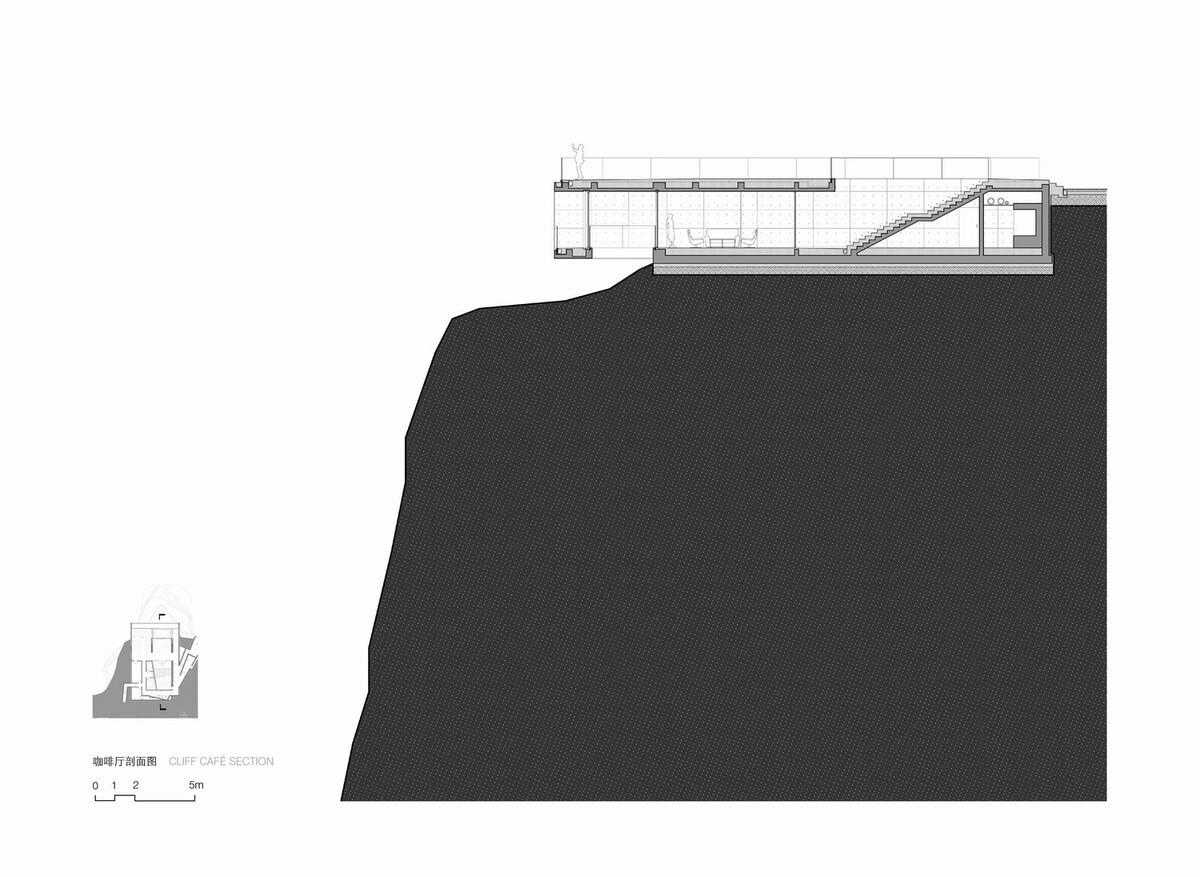

△咖啡厅剖面图  ©迹·建筑事务所(TAO)

△塔居剖面图  ©迹·建筑事务所(TAO)

 项目信息

项目名称:崖顶咖啡厅及塔居

业主:山东万恒置业投资有限公司

项目地点:山东,荣成

项目功能:咖啡厅、民宿

设计单位:迹·建筑事务所(TAO)

主持建筑师:华黎

设计团队:华黎、刘沛艺、张怡羚、刘秋兵、程相举、汪浪欢、韦楠

结构工程师:马智刚

机电工程师:吕建军及kcalin卡林机电设计

建筑面积:581 平方米

结构体系:混凝土剪力墙结构

设计时间:2017-2018

施工时间:2018-2022

摄影:梅可嘉、孙祥洲
