黄土地上错落展开的“折扇”：郑州建业足球小镇游客中心 / 水石设计

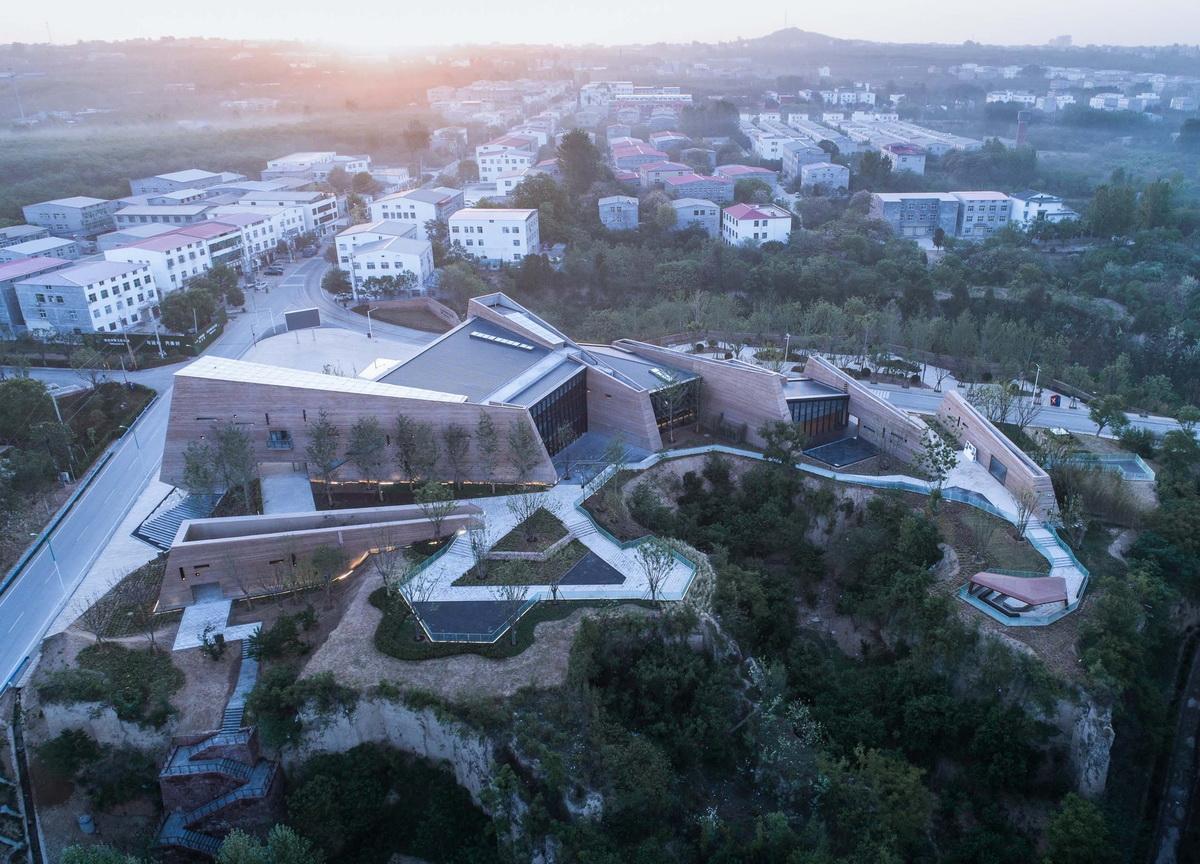

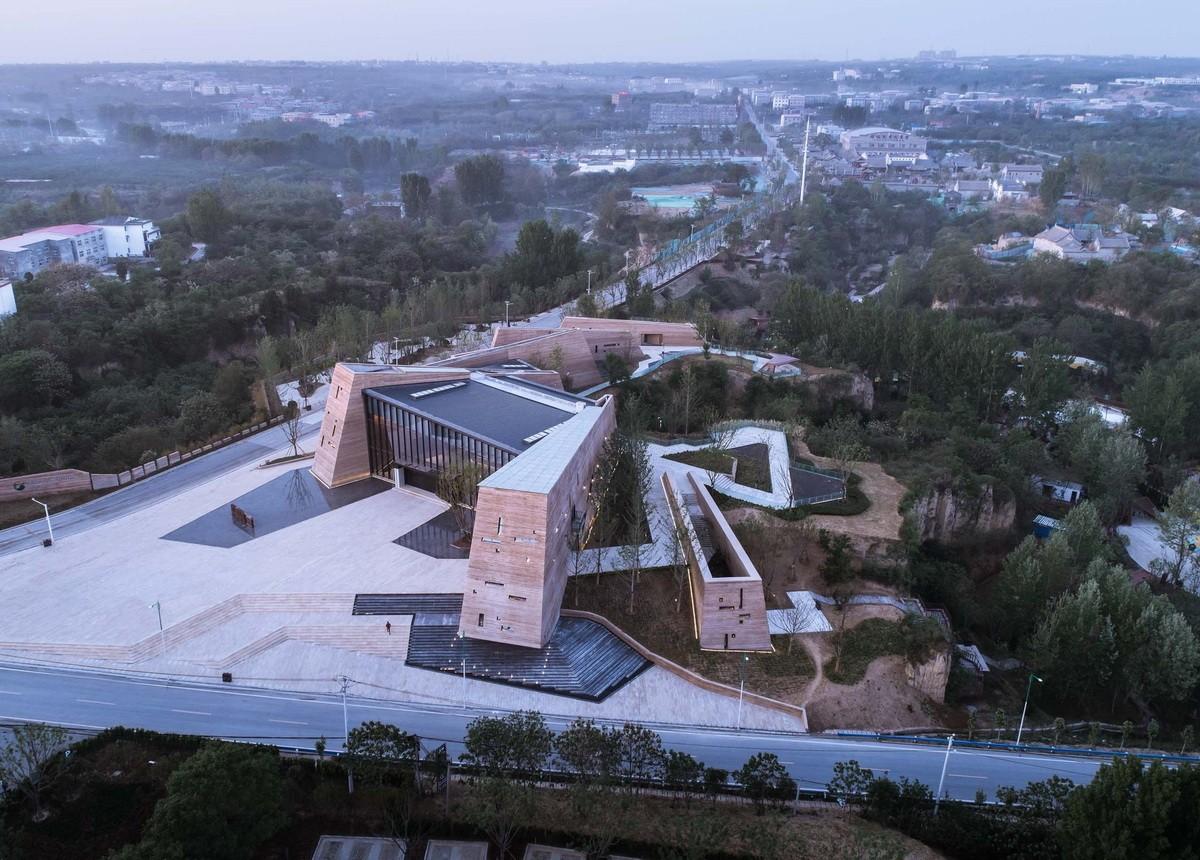

▼ 项目鸟瞰

位于郑州市二七区樱桃沟景区内的建业足球小镇，是一座集自然、运动、休闲、人文于一体的运动美学小镇。为了配合整个足球小镇的建设计划，拟在足球小镇的主入口，侯张线西南侧的一块台地上建设一座3000平米左右的建业足球小镇游客中心，作为未来整个足球小镇接待和展示的空间。

▼ 入口视角鸟瞰

▼ 景观导览

游客中心作为整个足球小镇的入口形象展示，独特甚至过目不忘的形象标示性，自然是业主建业集团的重要诉求。作为建筑师，如何在这里设计一个既极具特色，又能契合地域环境的建筑，成为了设计的难点。

建筑设计构思来源于当地黄土沟壑风积地貌印象，一片片高低错落的厚重墙体，朝向人流的来向呈放射状，如同一座座丘陵从黄土台地上生长出来，连绵不断。用一种与环境融合的低姿态，表达了对场地的尊重；然而统一的母题式语汇，又呈现了建筑群落的气势和整体感，达到了极强的视觉冲击力和震撼力。

▼ 黄土沟壑风积地貌

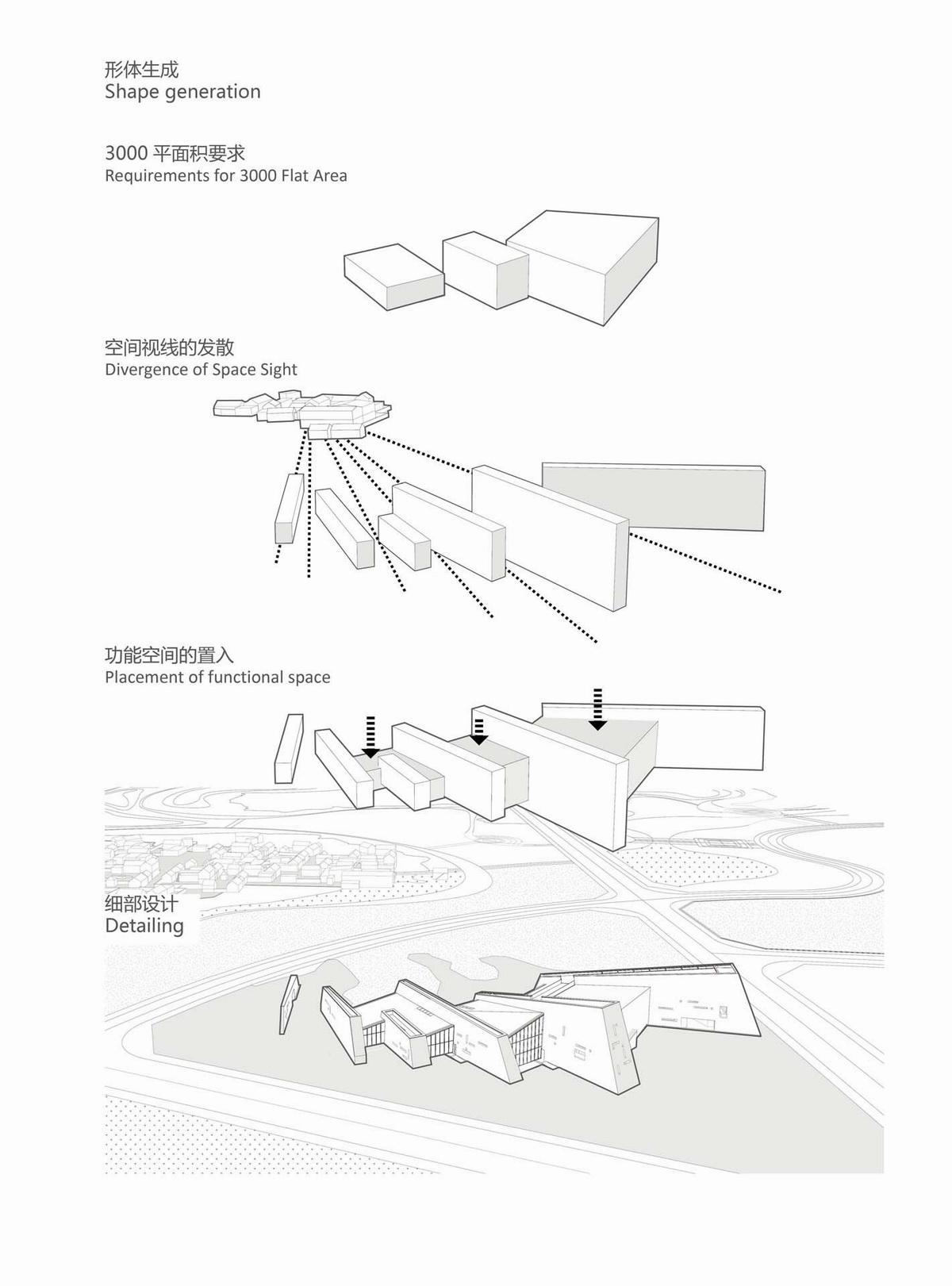

▼ 形体生成

▼ 黄土台地上的建筑体量

整个建筑实现无柱大空间，用箱体式剪力墙作为主要承重结构，支撑钢结构楼板和钢结构屋架。这是一次难度极大的结构挑战，也是将结构作为形式美学最直白的表现。剪力墙实体和玻璃幕墙相间的虚实关系，同样反映了建筑功能、形态与结构逻辑的统一。

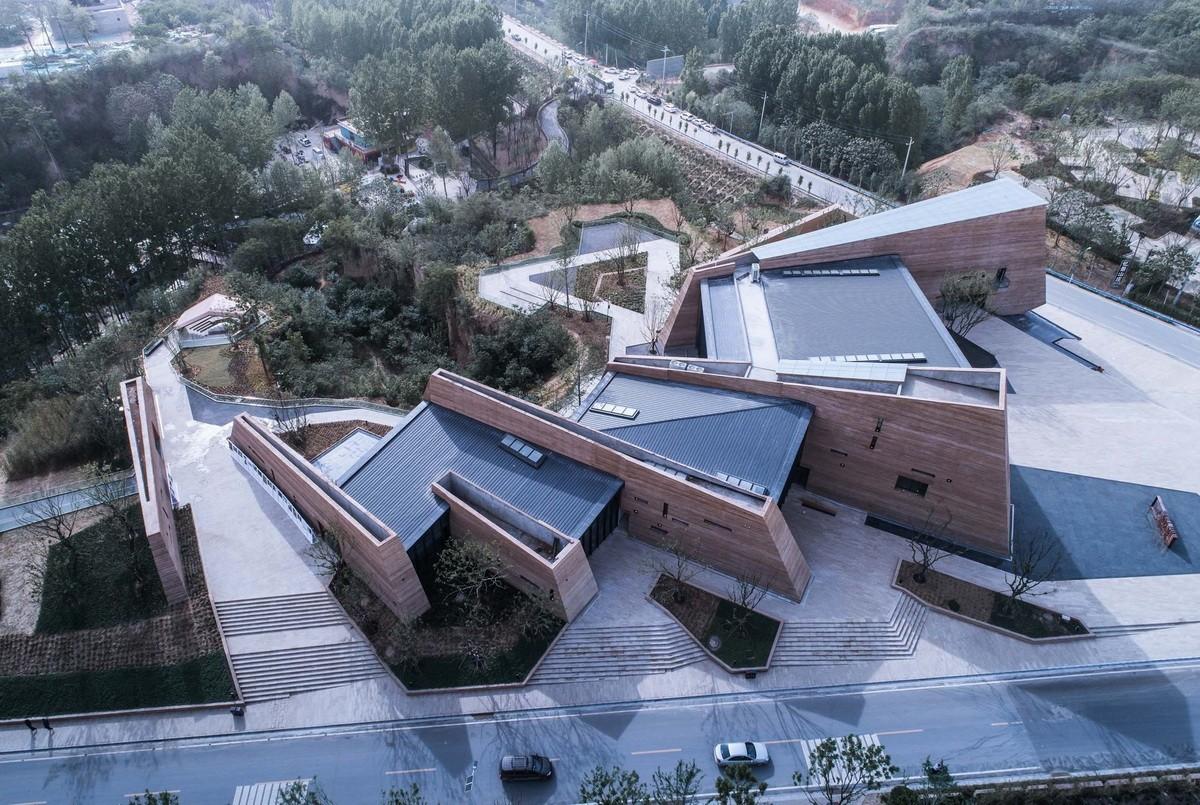

▼ 俯瞰剪力墙支撑的体量

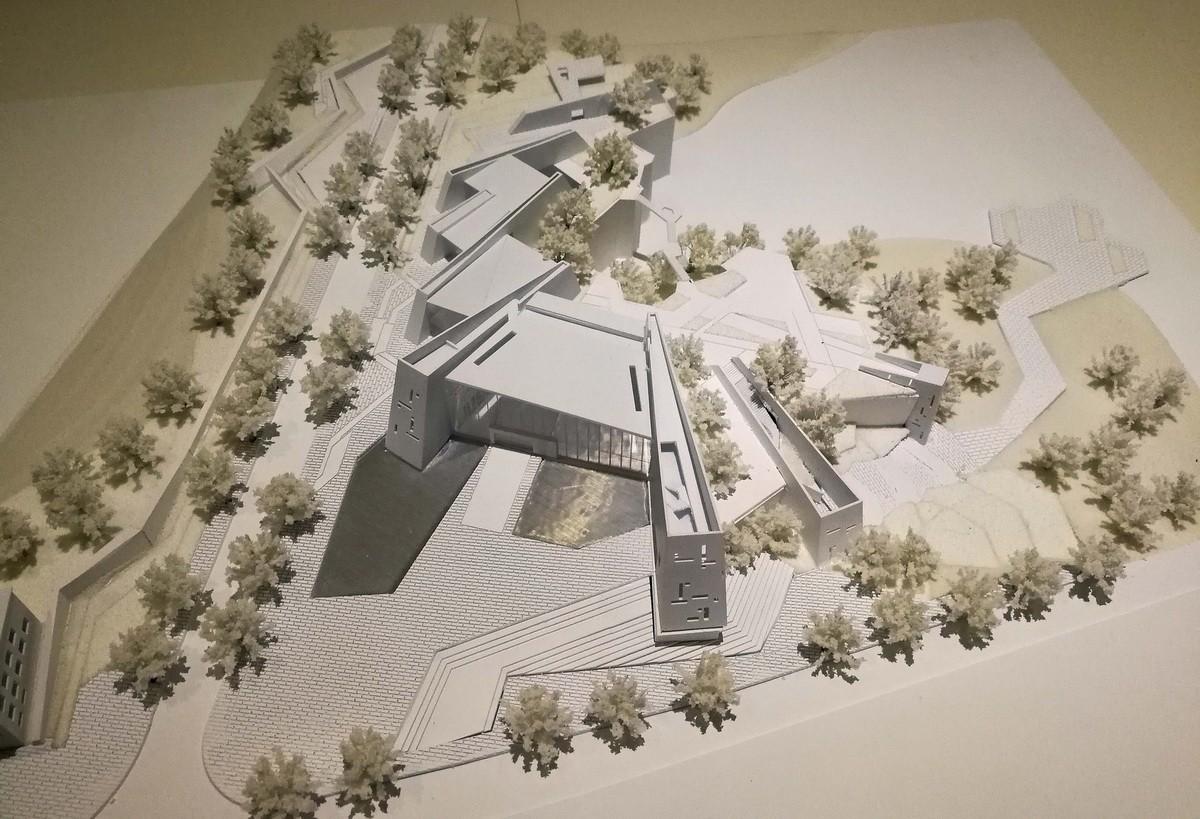

▼ 建筑模型

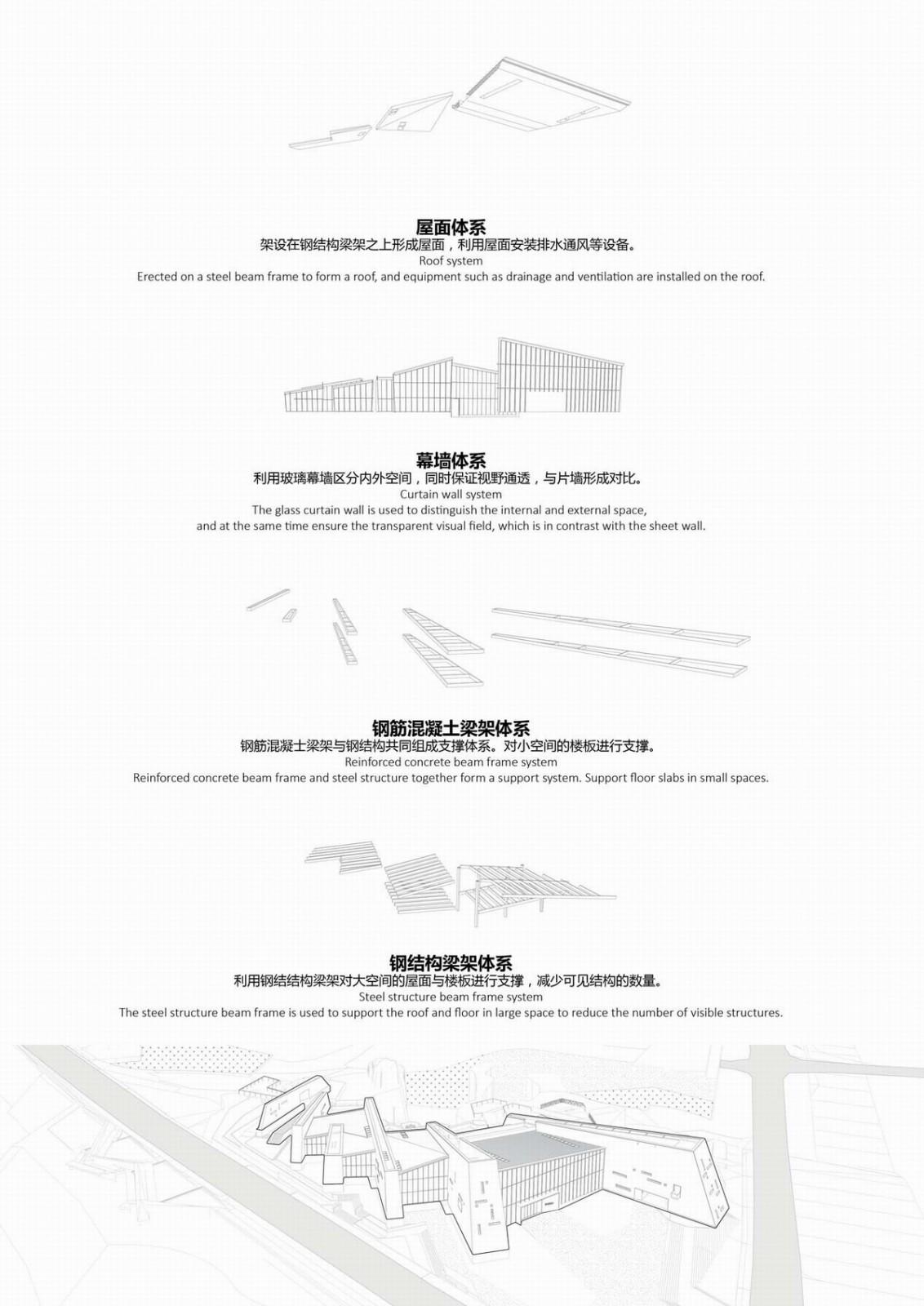

▼ 结构分析

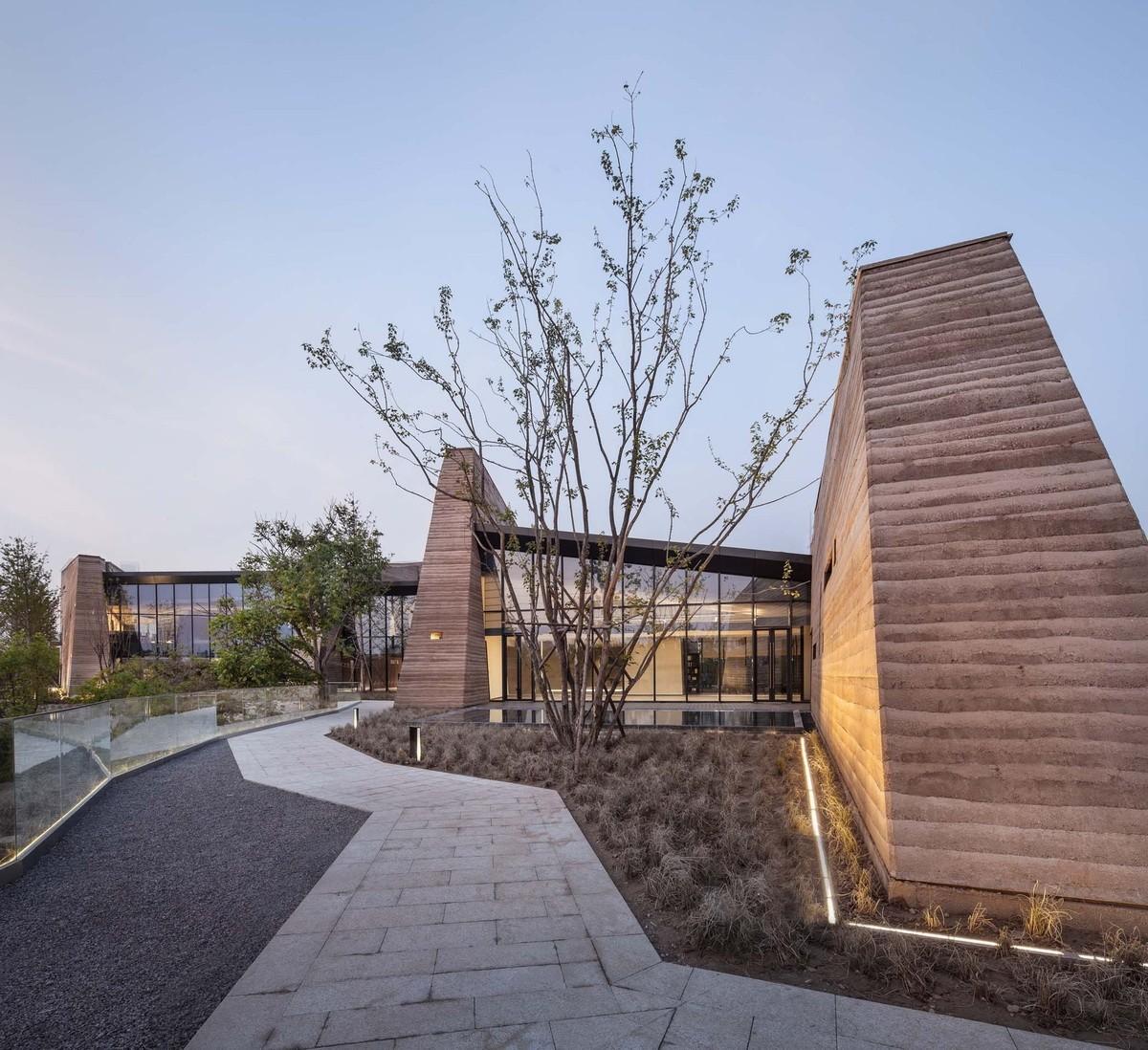

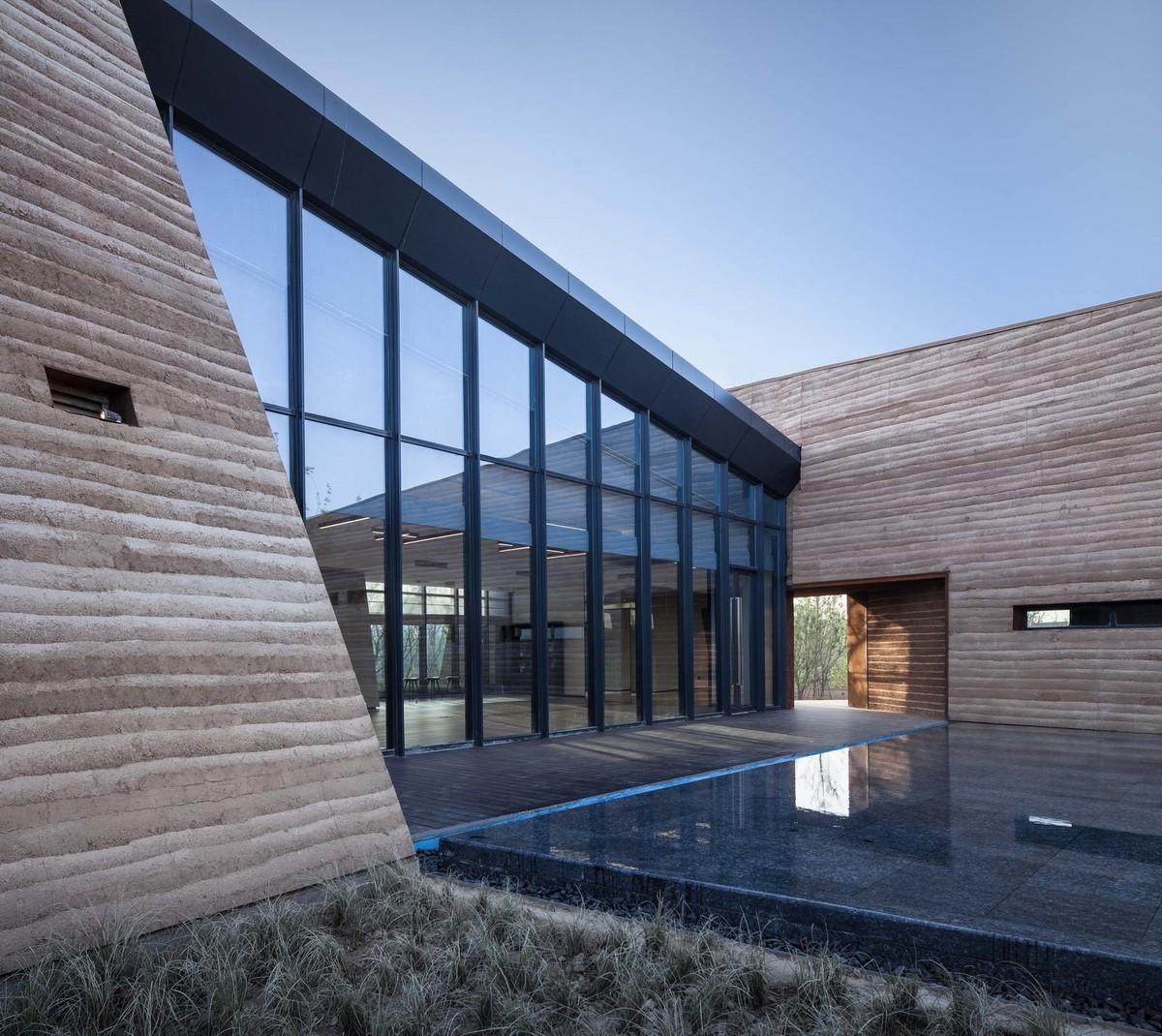

▼ 剪力墙与玻璃幕墙之间营造一种虚实关系

建筑外立面大胆尝试使用夯土外墙饰面，以表达对地域性和自然环境的尊重。通过夯土咨询团队科学合理地系统设计，和建筑设计团队的对质感和色彩控制，选用当地的原色红土和原色黄土为原材料和上下基础色阶，以150mm作为一个夯土层，逐层施工，最终形成自上而下由赭石色过渡到土黄色的大体效果。

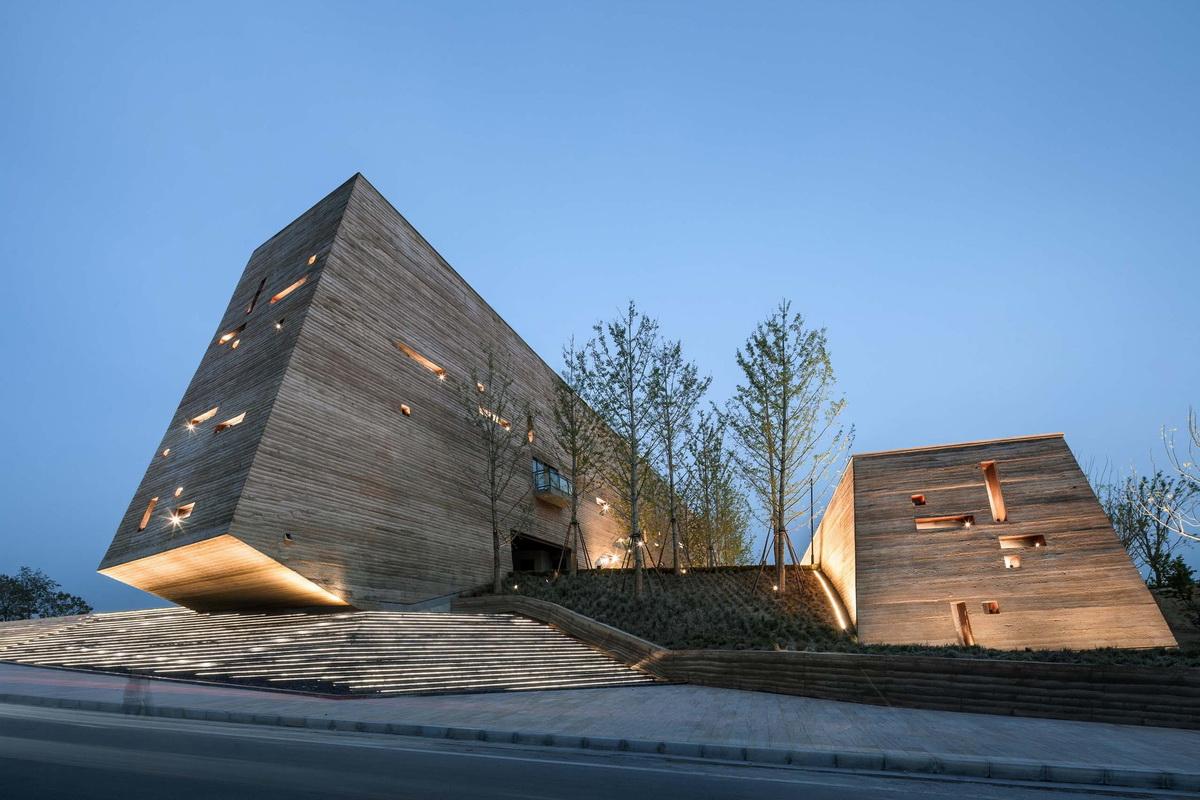

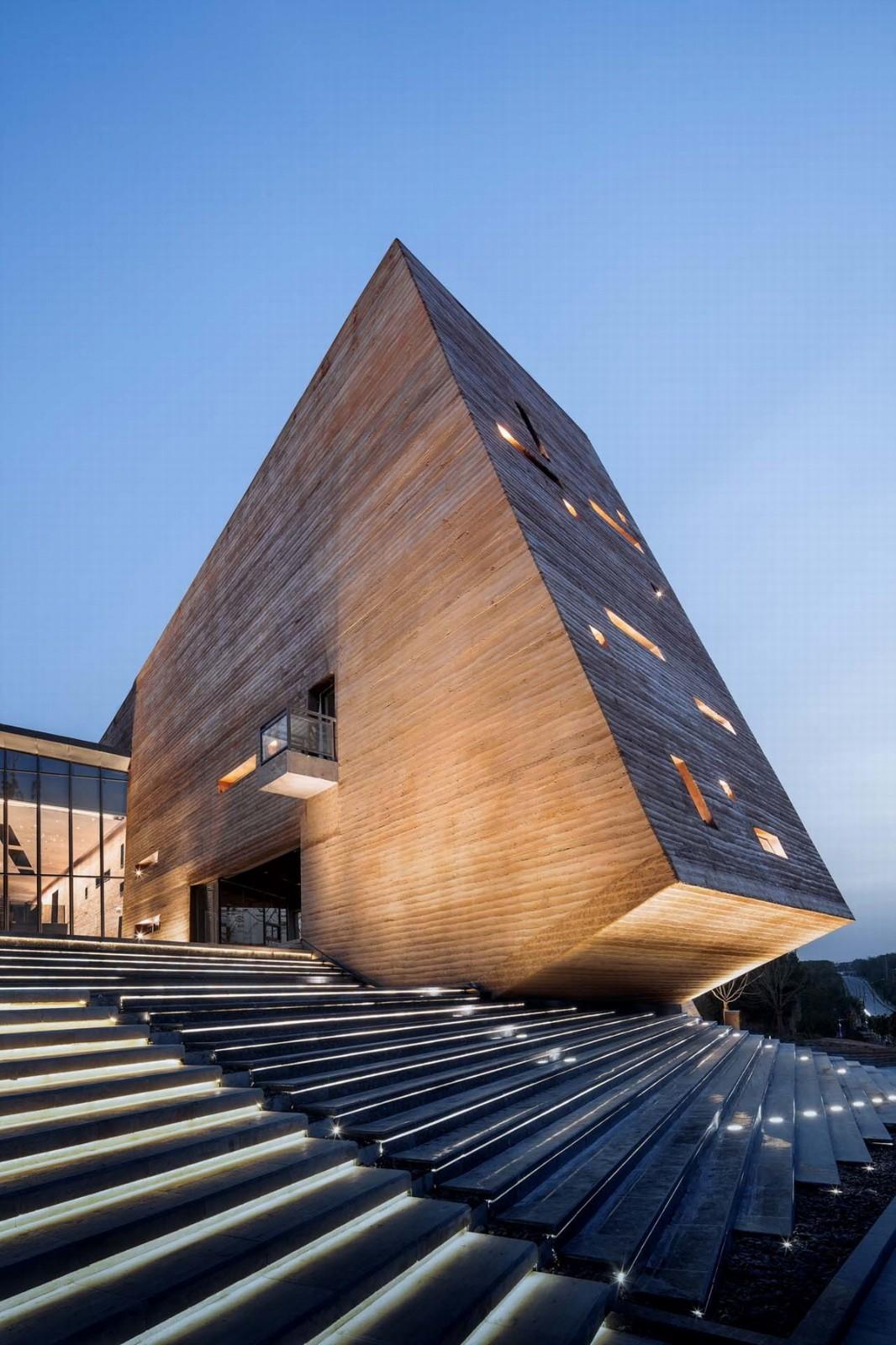

▼ 建筑外立面夯土墙

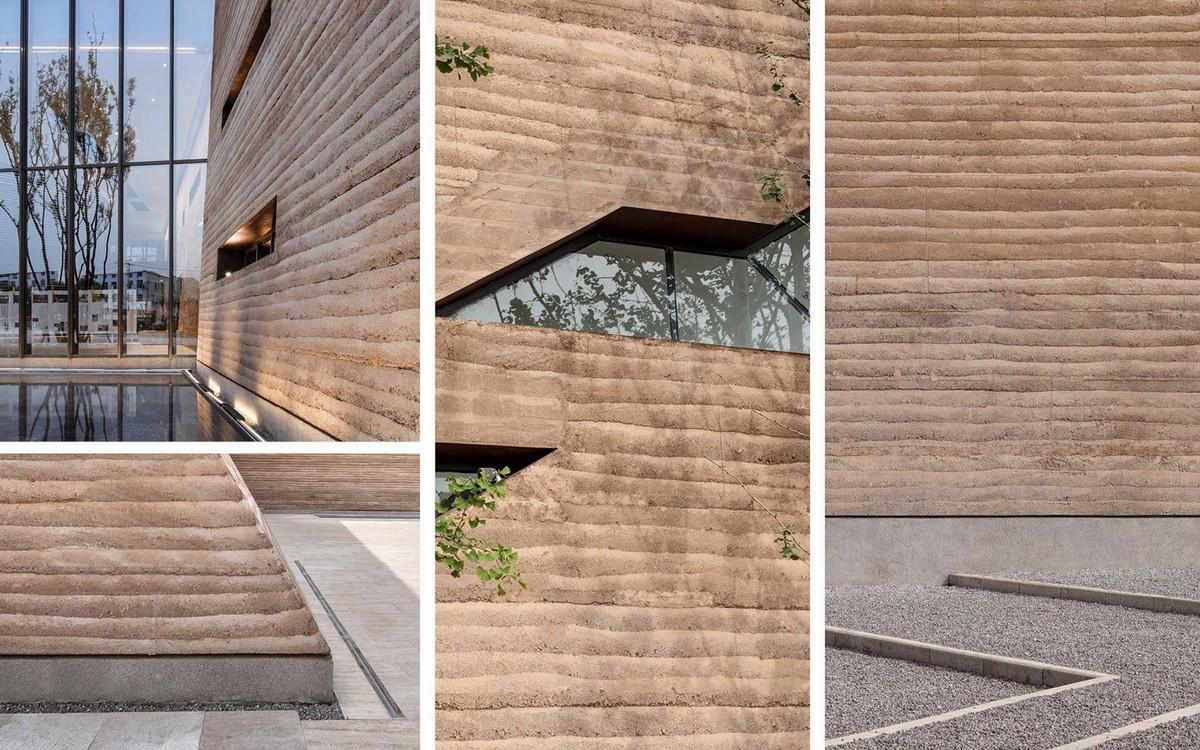

▼ 夯土墙近景，以150mm为一个夯土层

▼ 墙体细部

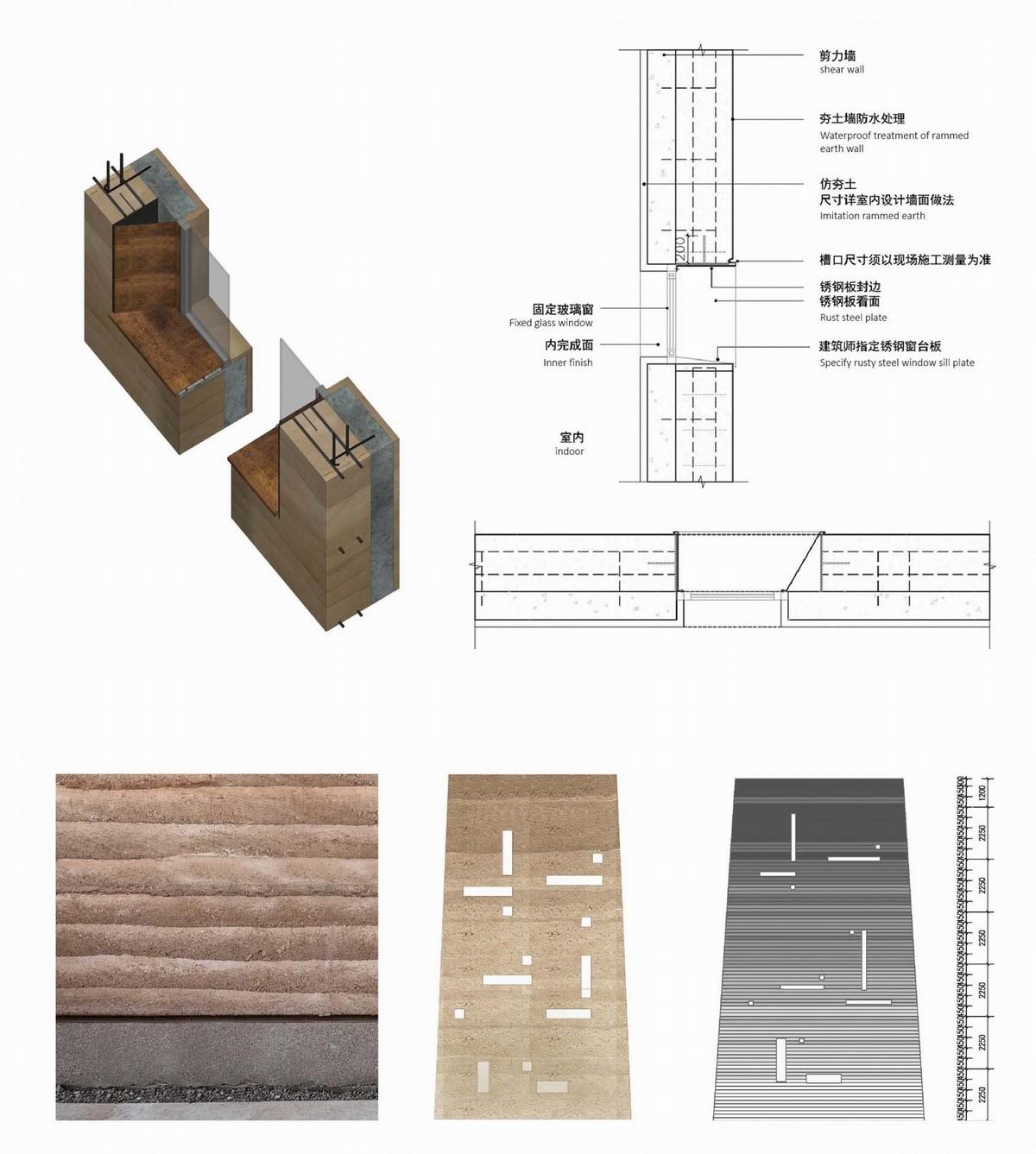

▼ 色彩系统控制及节点断面效果示意

郑州建业足球小镇游客中心，至今为止全球高度最高的纯手工夯土建筑，是将建筑功能、自然风貌、地域文化和当代审美完美结合的一次实践，是传统建筑工艺与当代施工技术相结合的一次探索与大胆尝试，浑然一体的建筑和环境，让建筑充满了力量，这种力量，似乎来自这块神奇的黄土地，来自大自然，也是建业所想要展现的一种企业文化和体育精神。

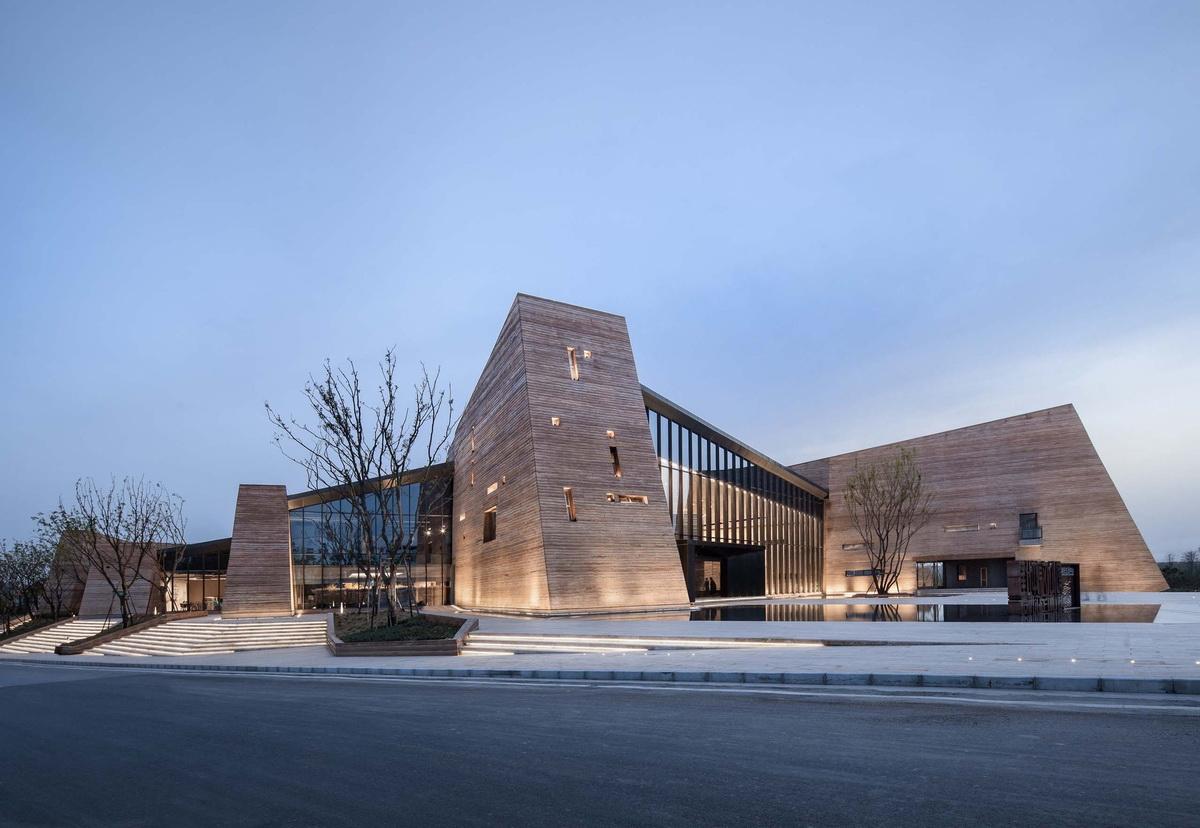

▼ 建筑夜景

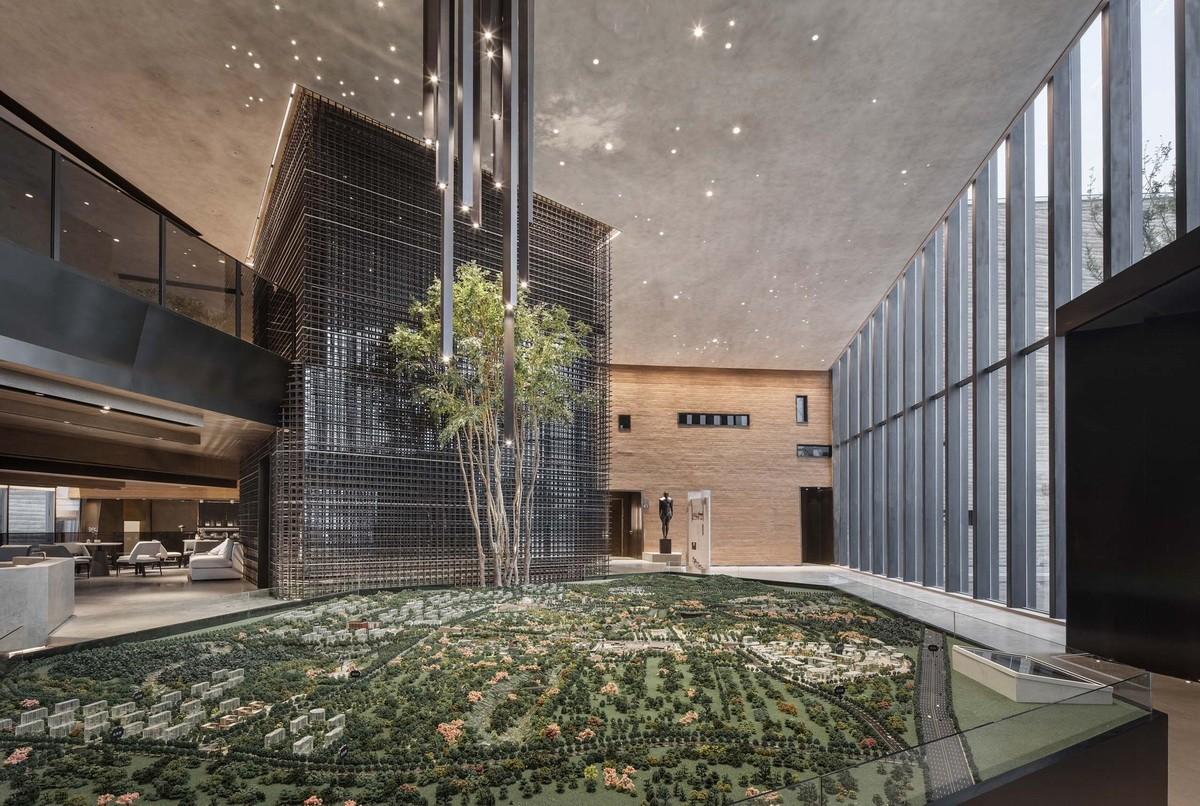

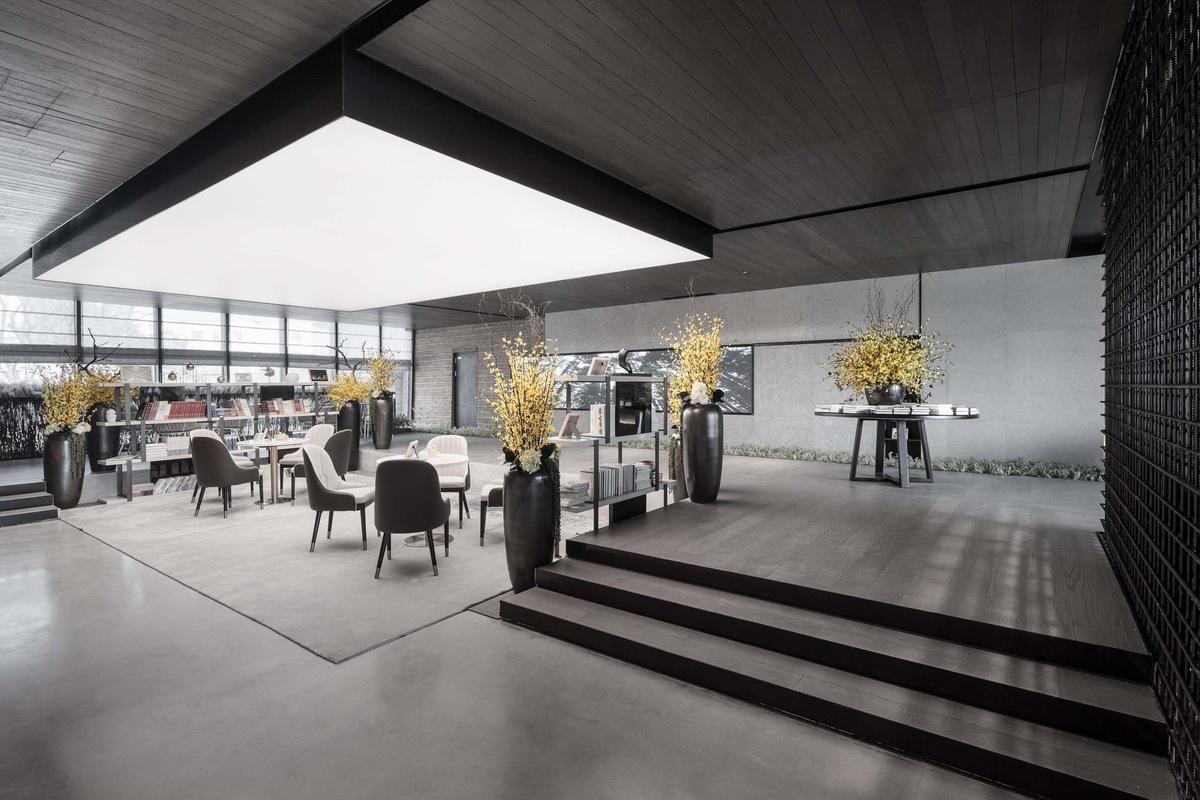

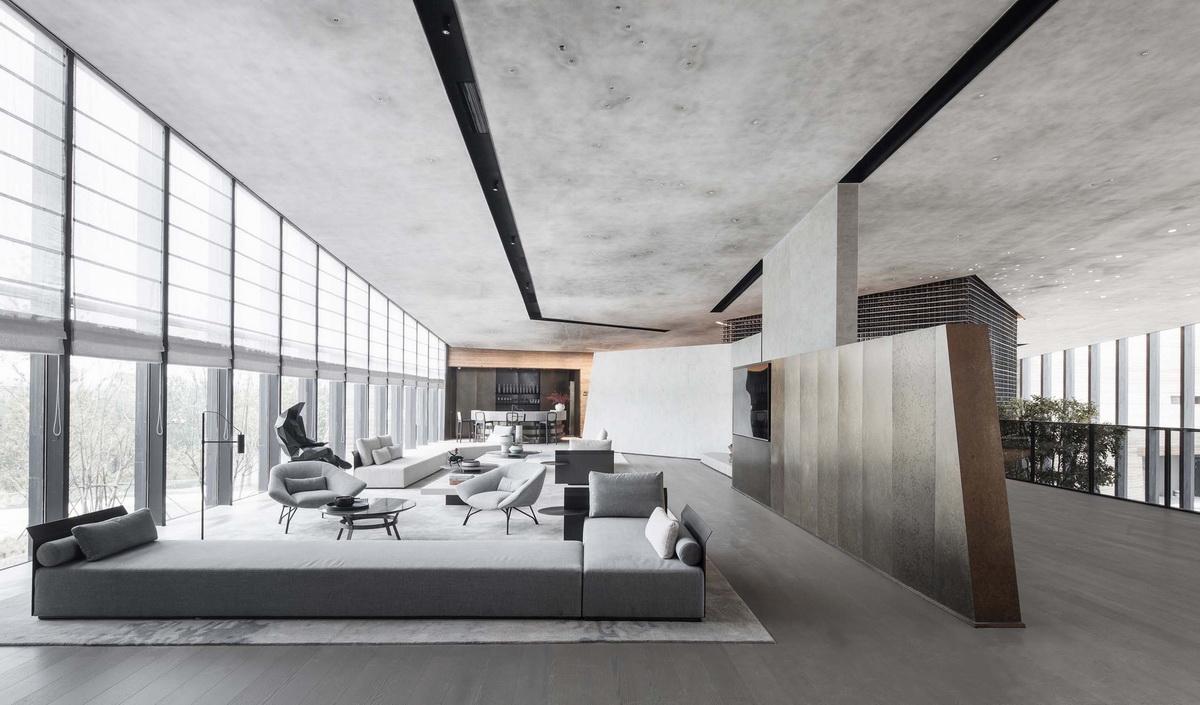

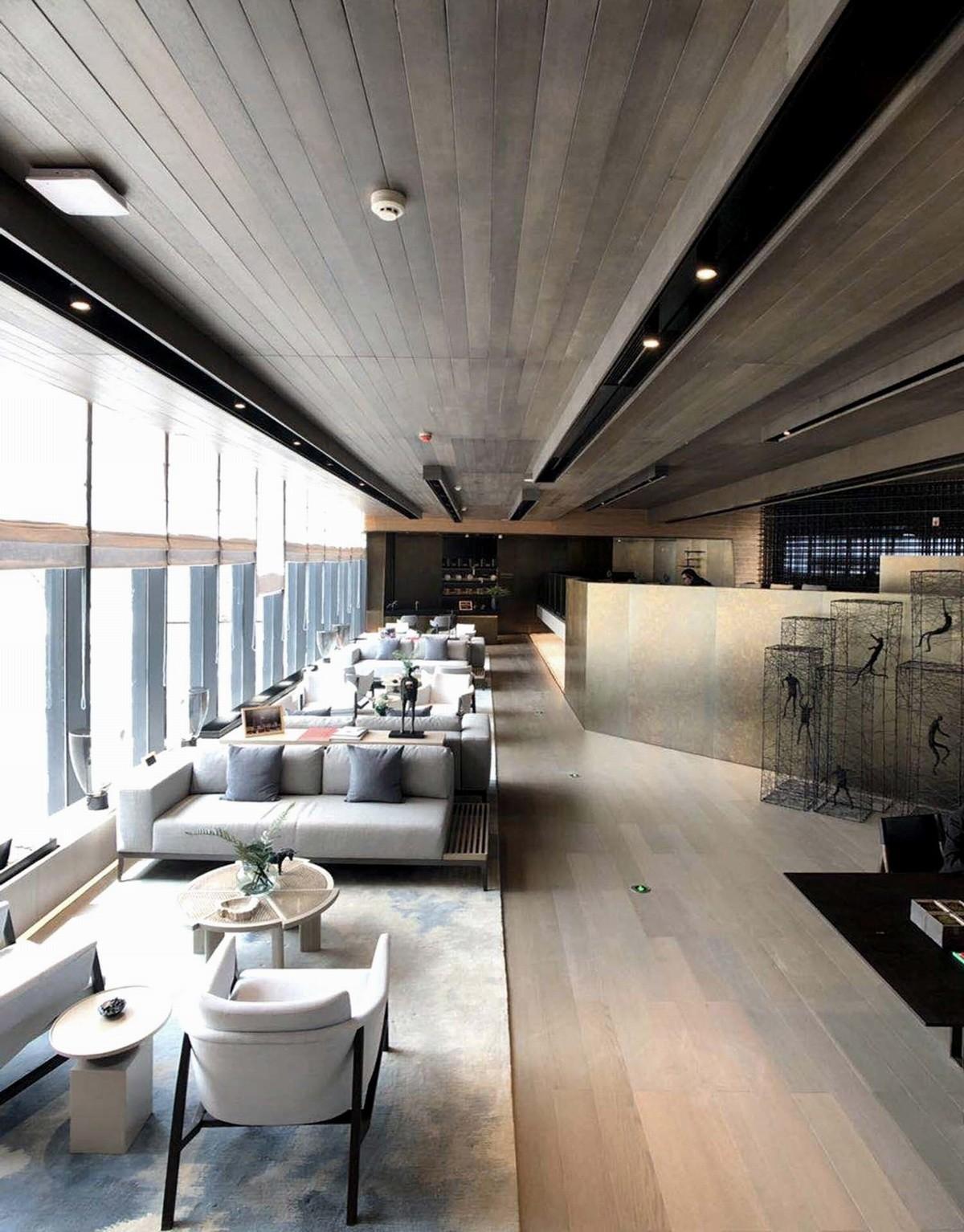

▼ 室内空间，剪力墙支撑钢结构楼板

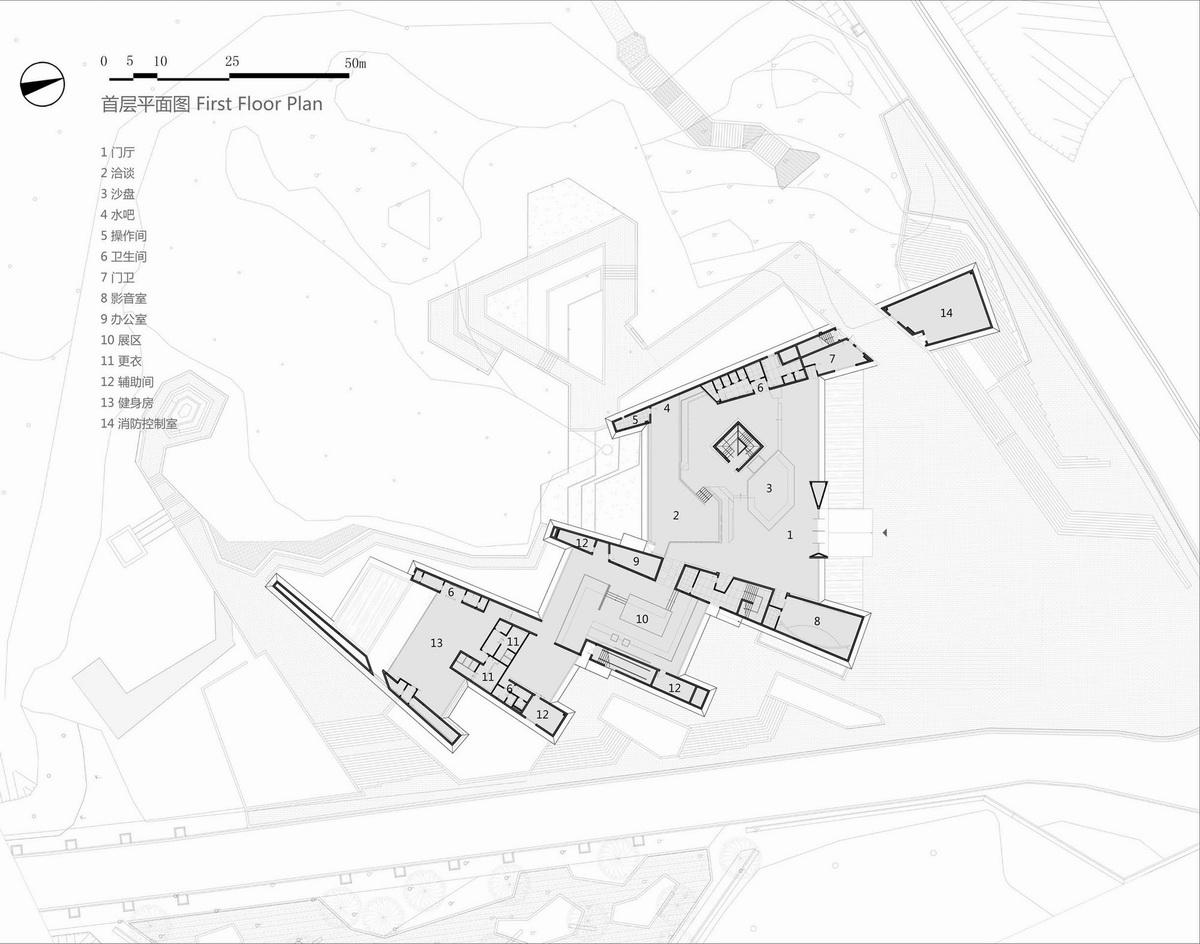

▼ 一层平面图

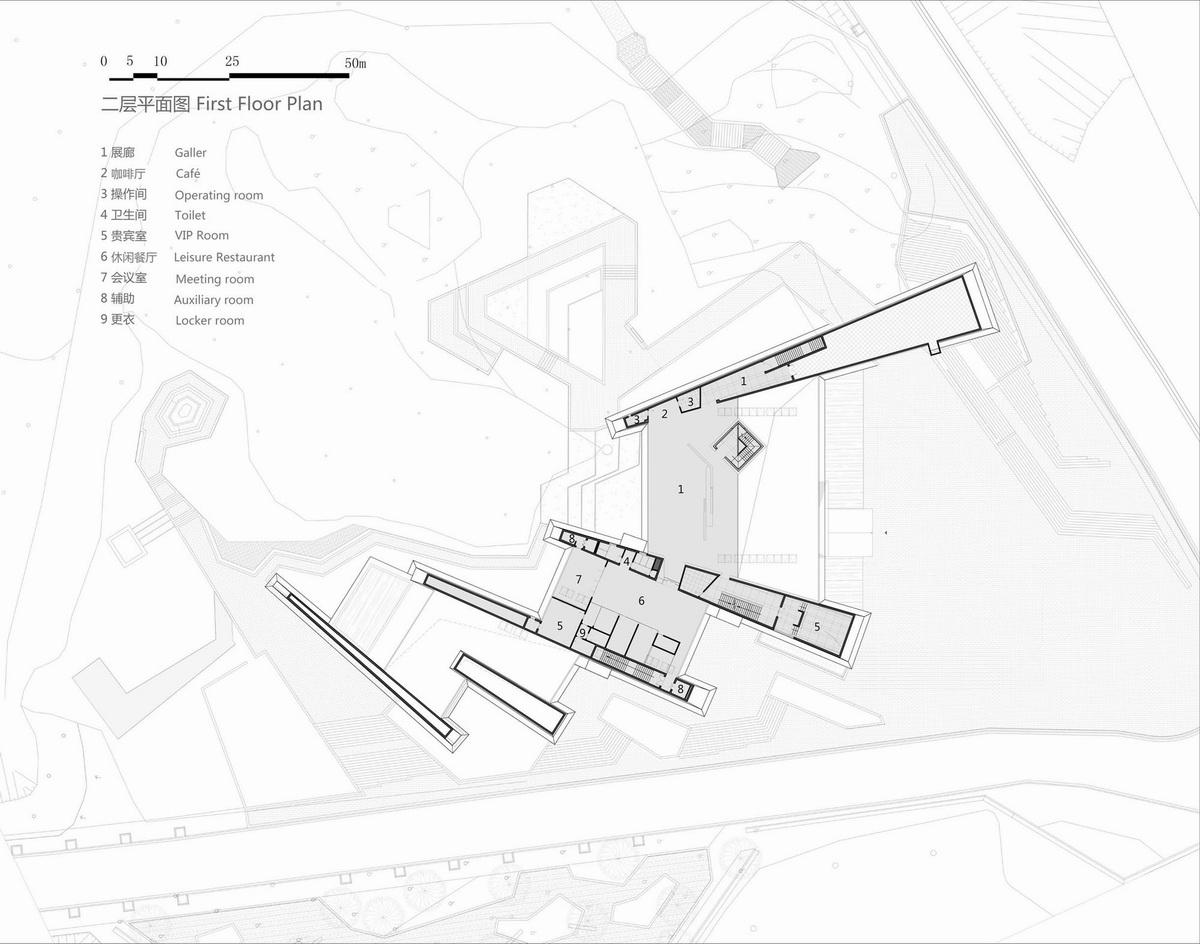

▼ 二层平面图

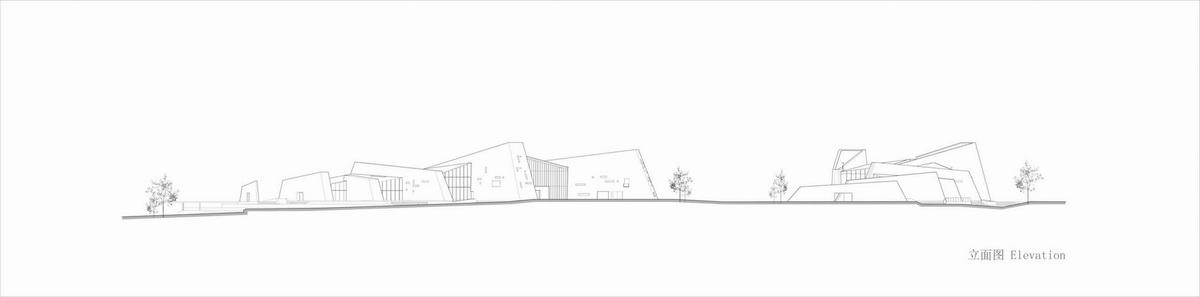

▼ 立面图

项目信息：

建筑事务所：水石设计

地址：二七区，郑州市，河南省，中国

类别：旅游景点

主创建筑师：徐晋巍，谢湲

建筑设计：水石工程-米川工作室（王友文，张帅）

施工图设计：水石工程-施工图组（朱泉林，杜侠伟，余钢，殷金，李晖）

景观设计：水石景观-技术研发部（石力，黄建军，张永良，王燕，刘炜若，谭薛巍，吴静娴，姜孙鼎，翟丹，张扬徐，王文珍）

建筑面积：2725.0 平方米

项目年份：2019

摄影师：胡义杰

甲方建筑设计师：李帅方

甲方景观设计师：韩乾

甲方室内设计师：张欣

甲方建筑工程师：苏胜永，赵华，范为强，李宁，岳晓明

甲方项目总经理：刘堉

室内设计单位：深圳丹健环境艺术设计有限公司

照明设计单位：上海色点照明设计事务所

标识设计单位：上海步景标识有限公司

建筑施工单位：湖南大华建设工程有限公司

夯土墙顾问单位：HAS.禾华建筑工作室 / 郭鹏宇，郑志东，陈平，安於欣，罗健聪

夯土墙施工单位：湖南园艺建筑集团有限公司

景观施工单位：河南厚德景观园林工程有限公司

装饰施工单位：河南建祥装饰工程有限公司

项目业主：建业住宅集团（中国）有限公司
