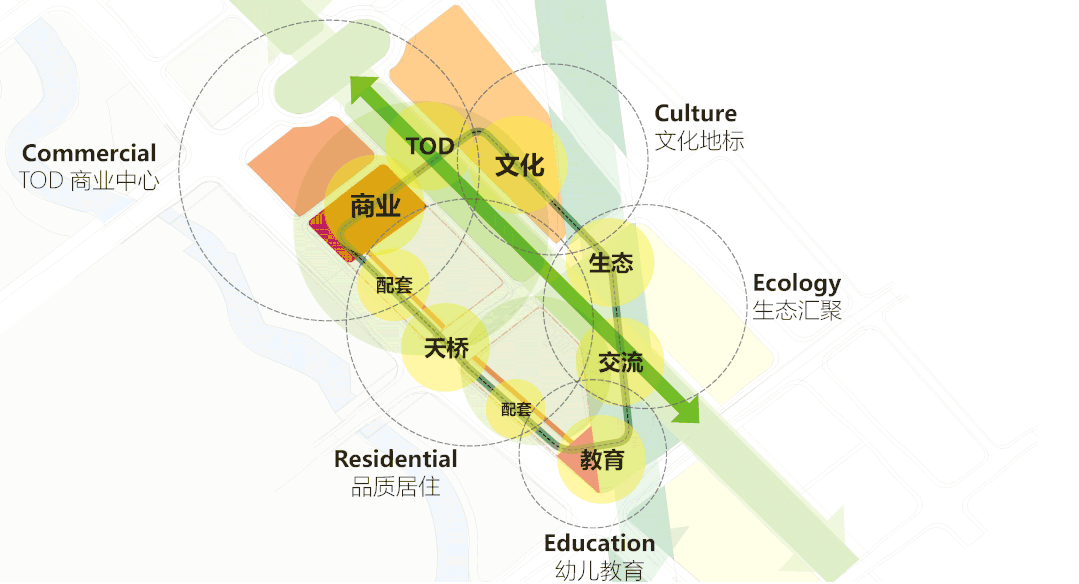

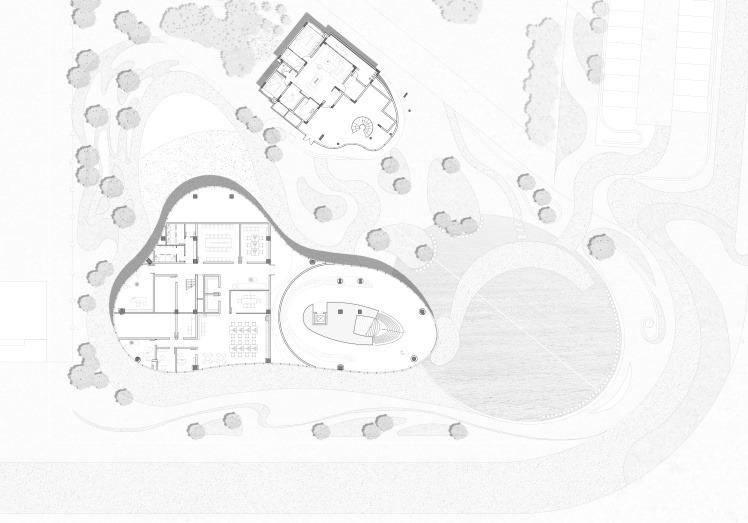

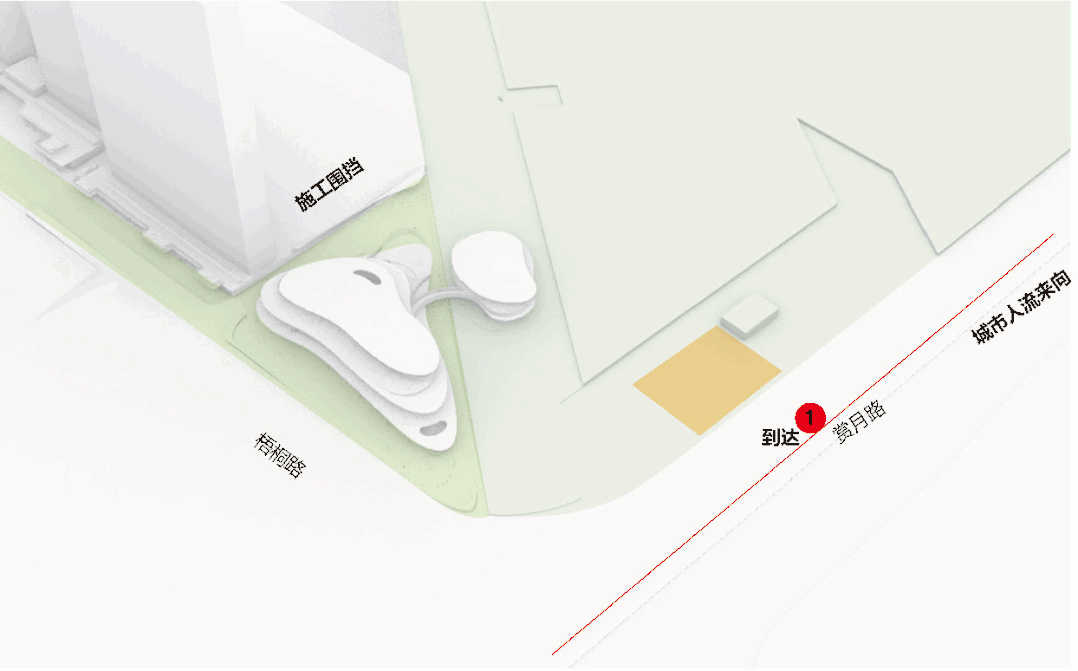

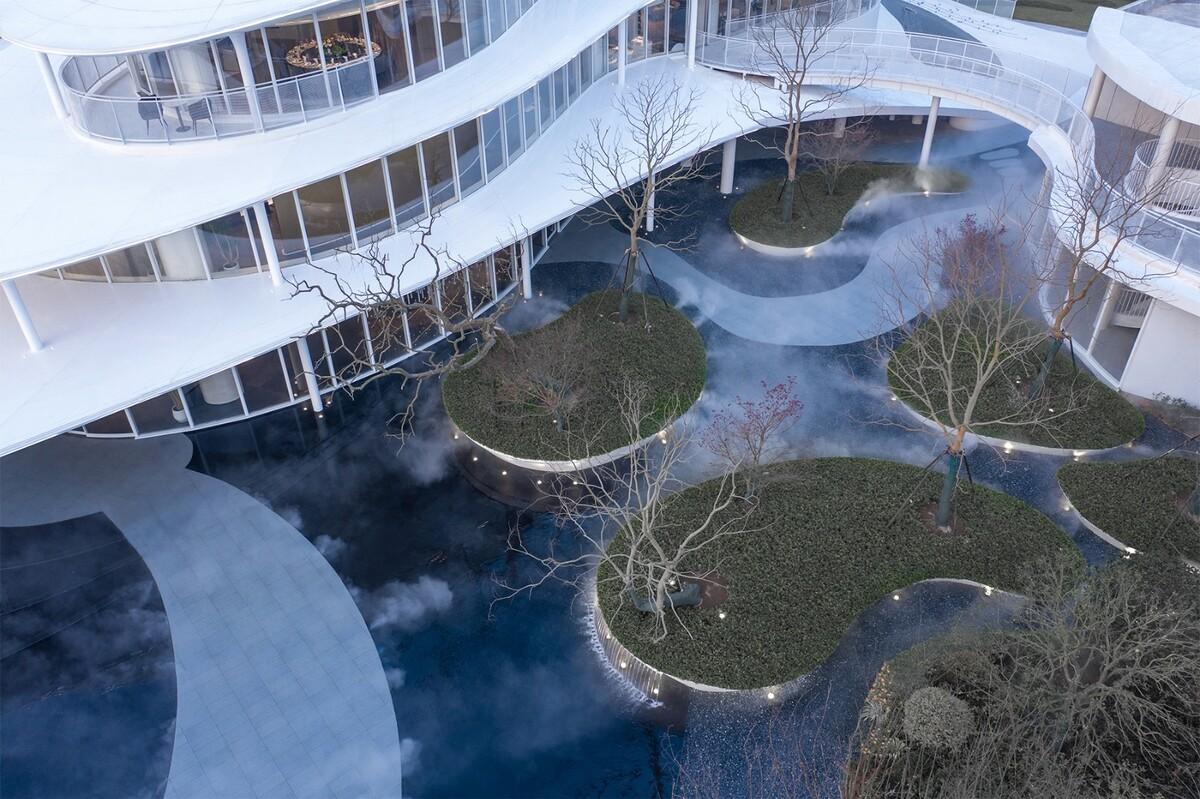

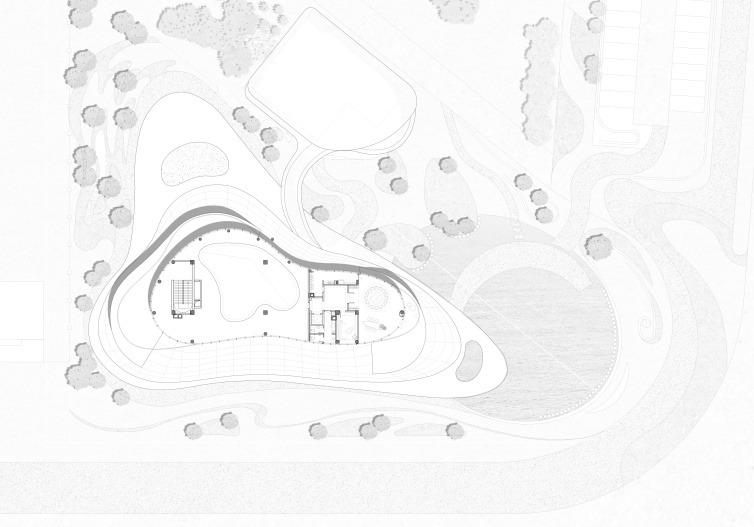

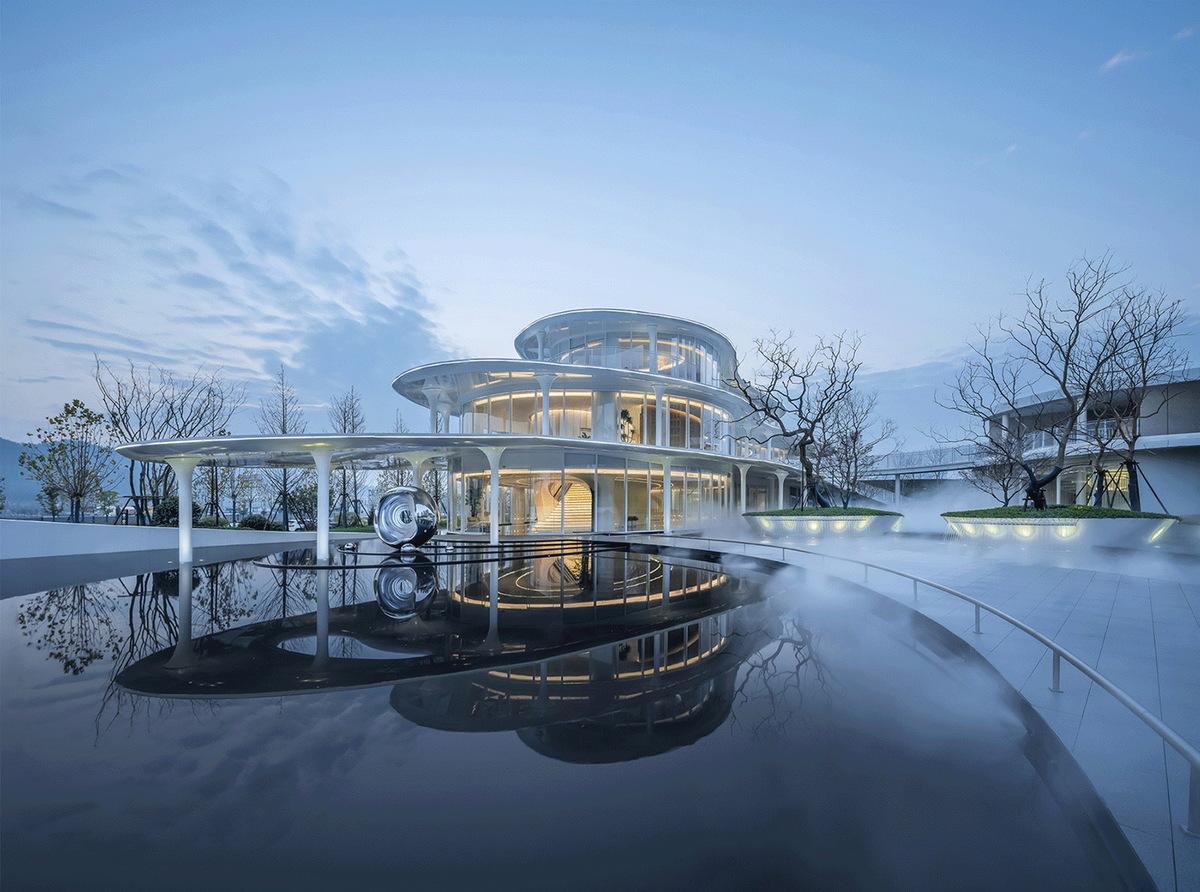

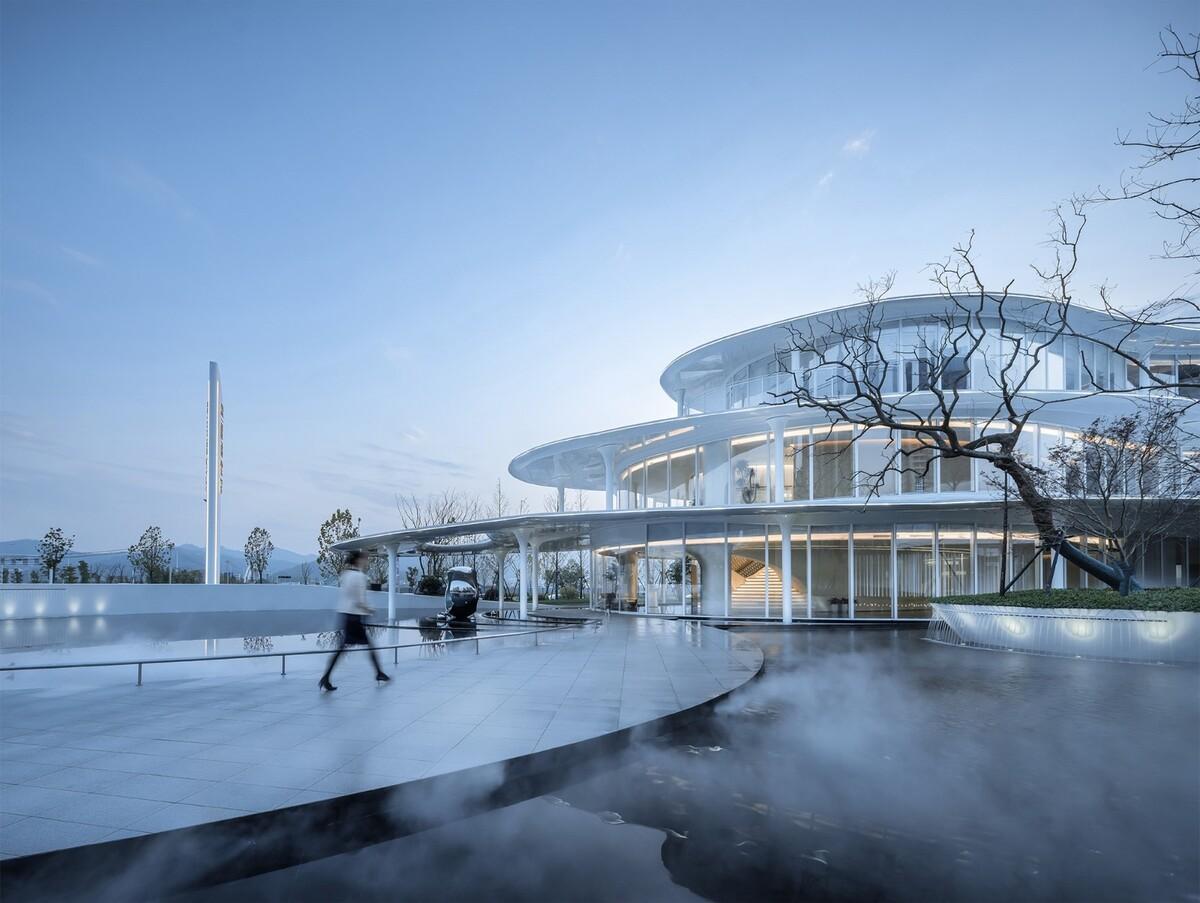

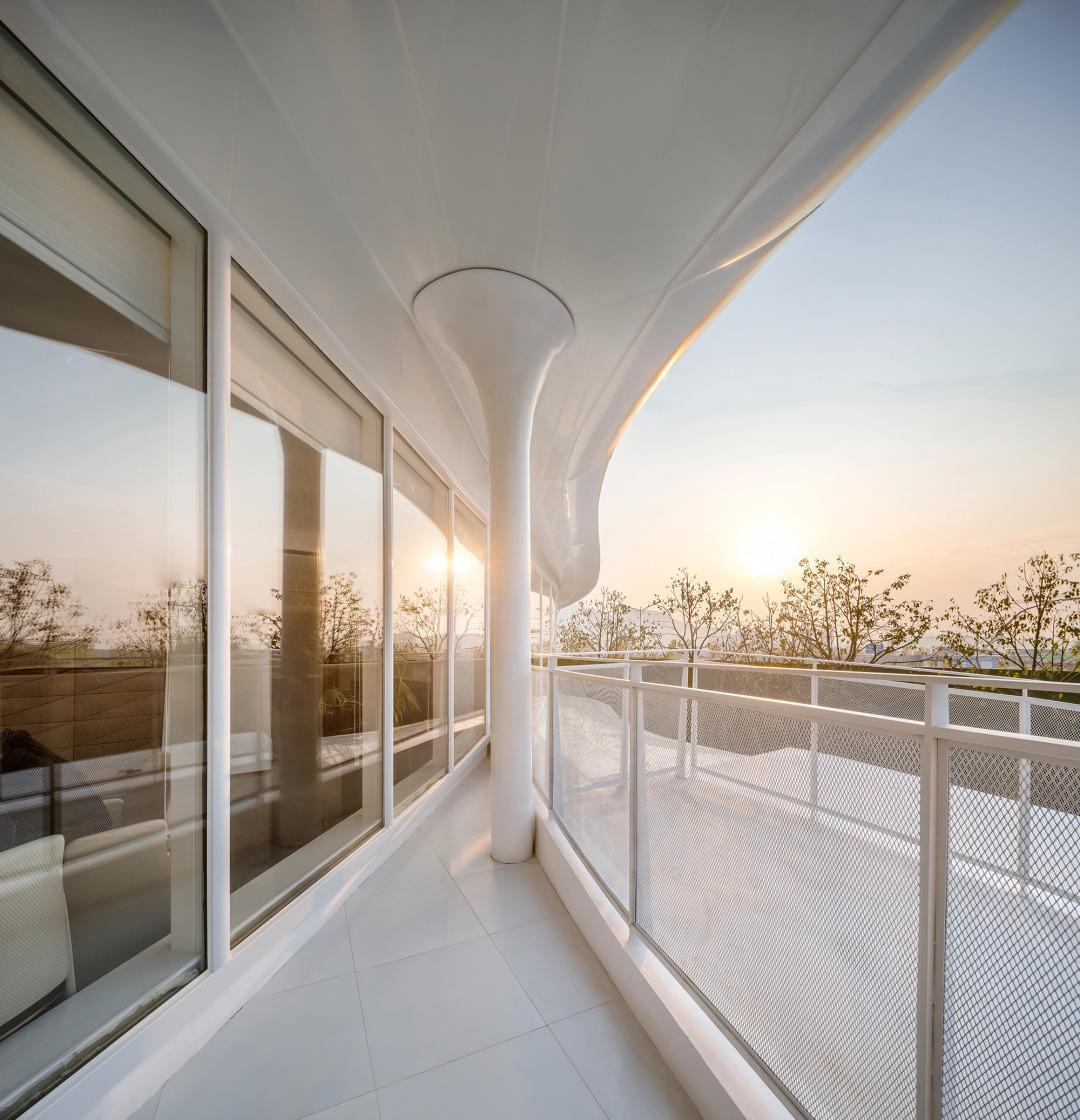

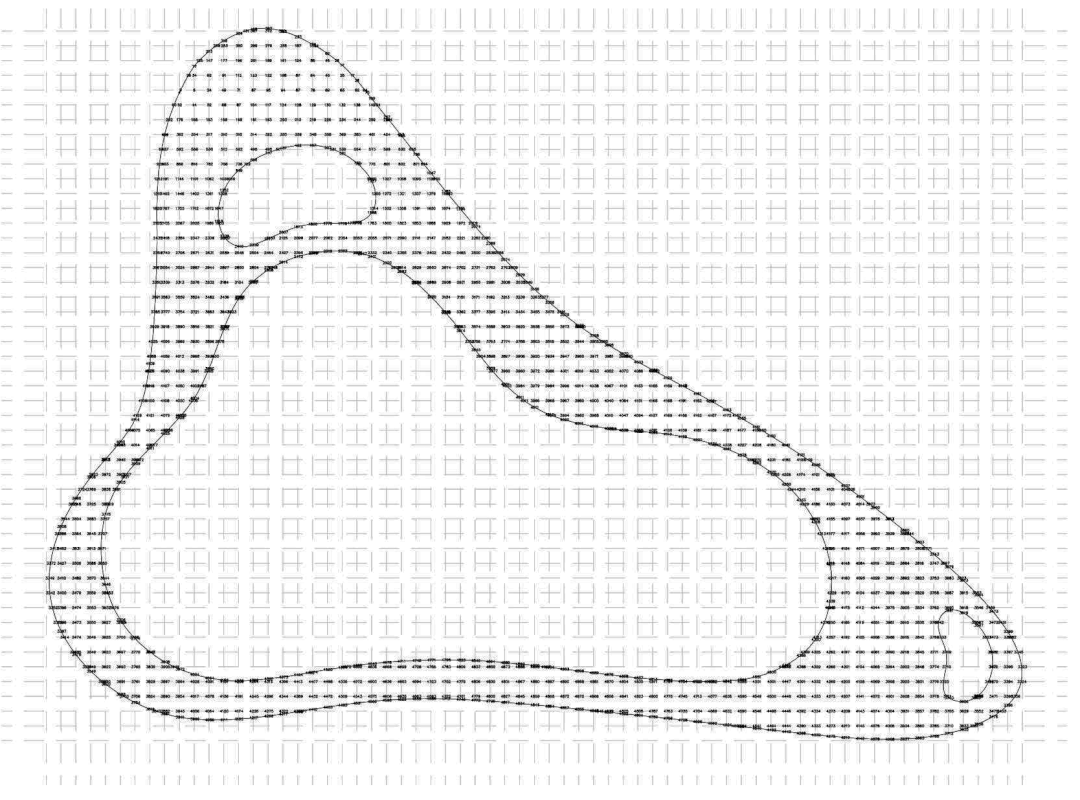

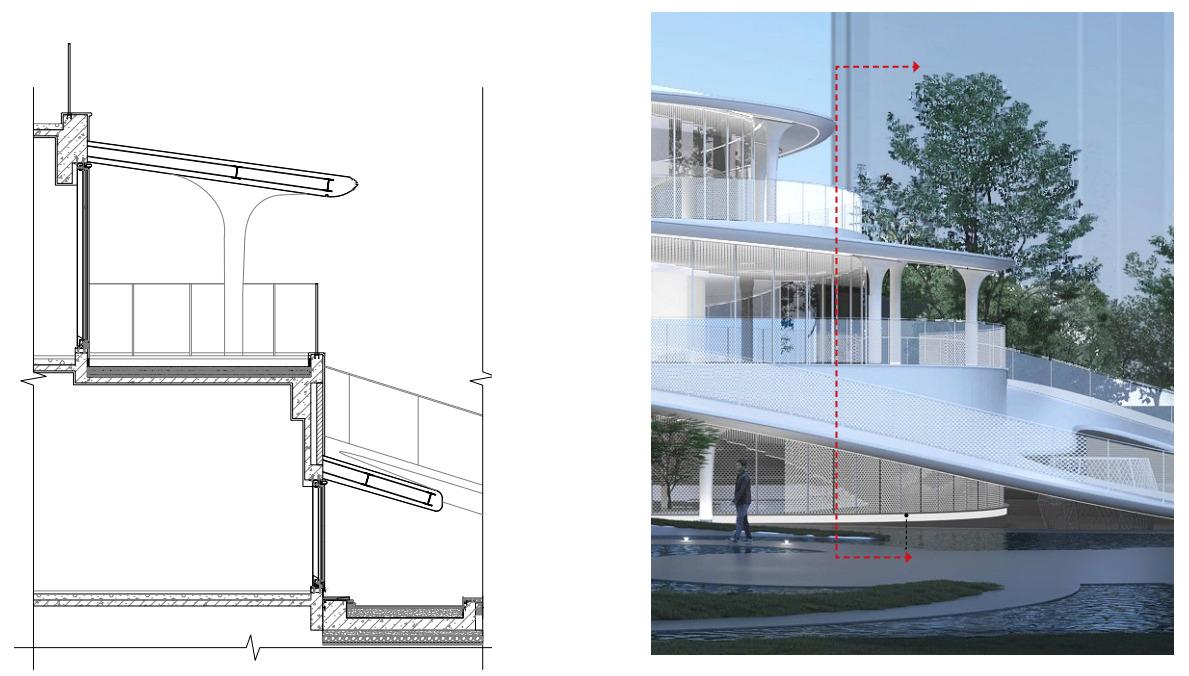

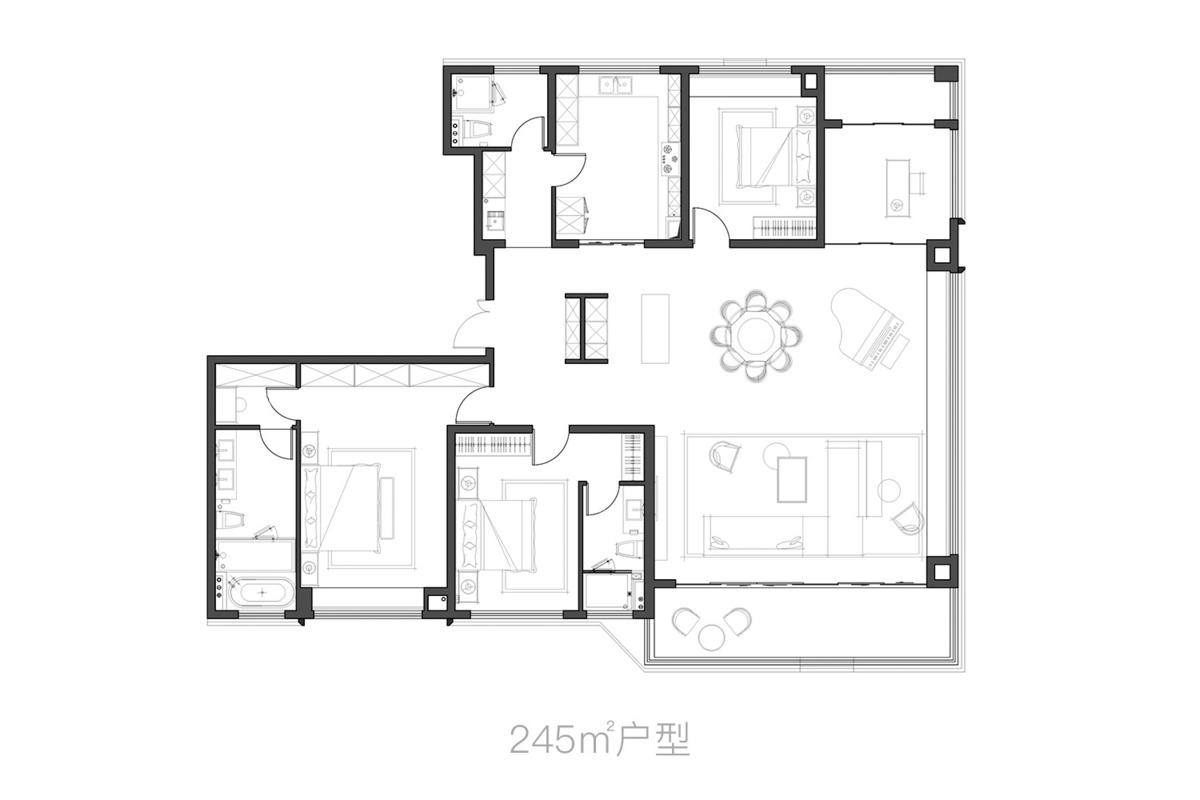

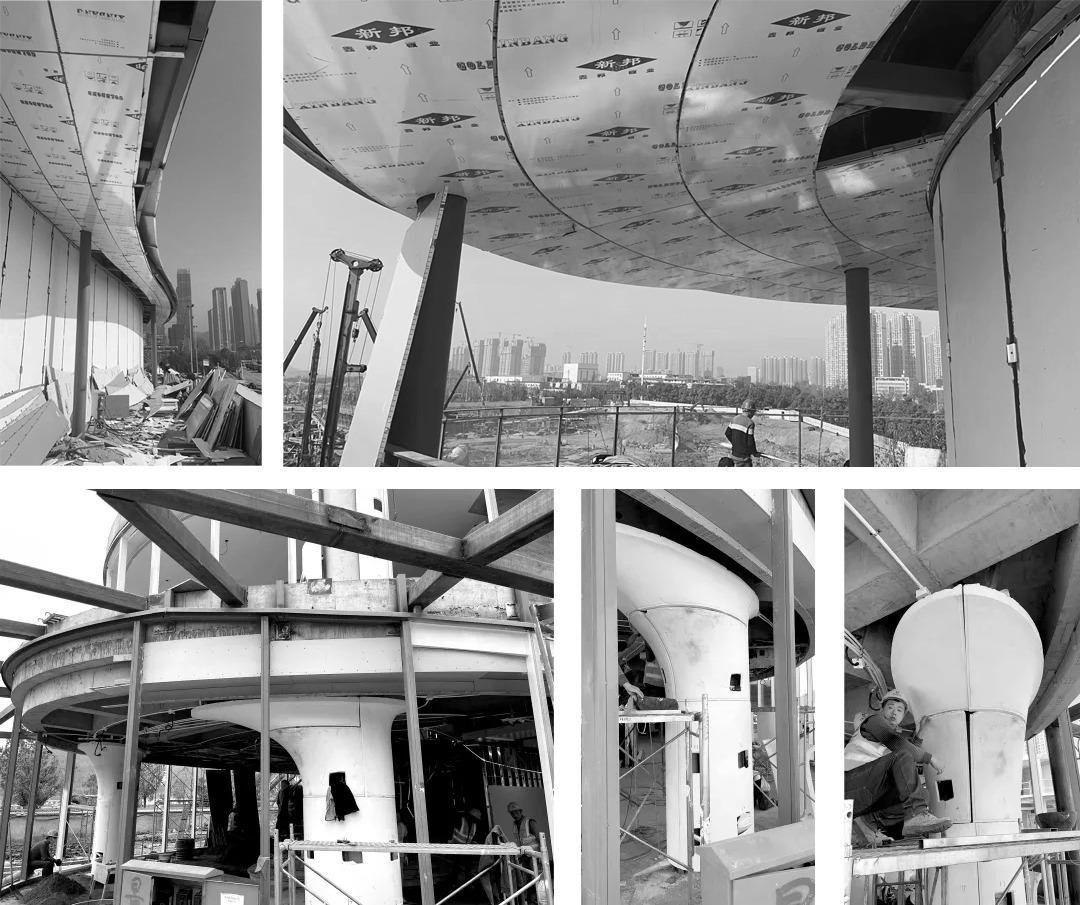

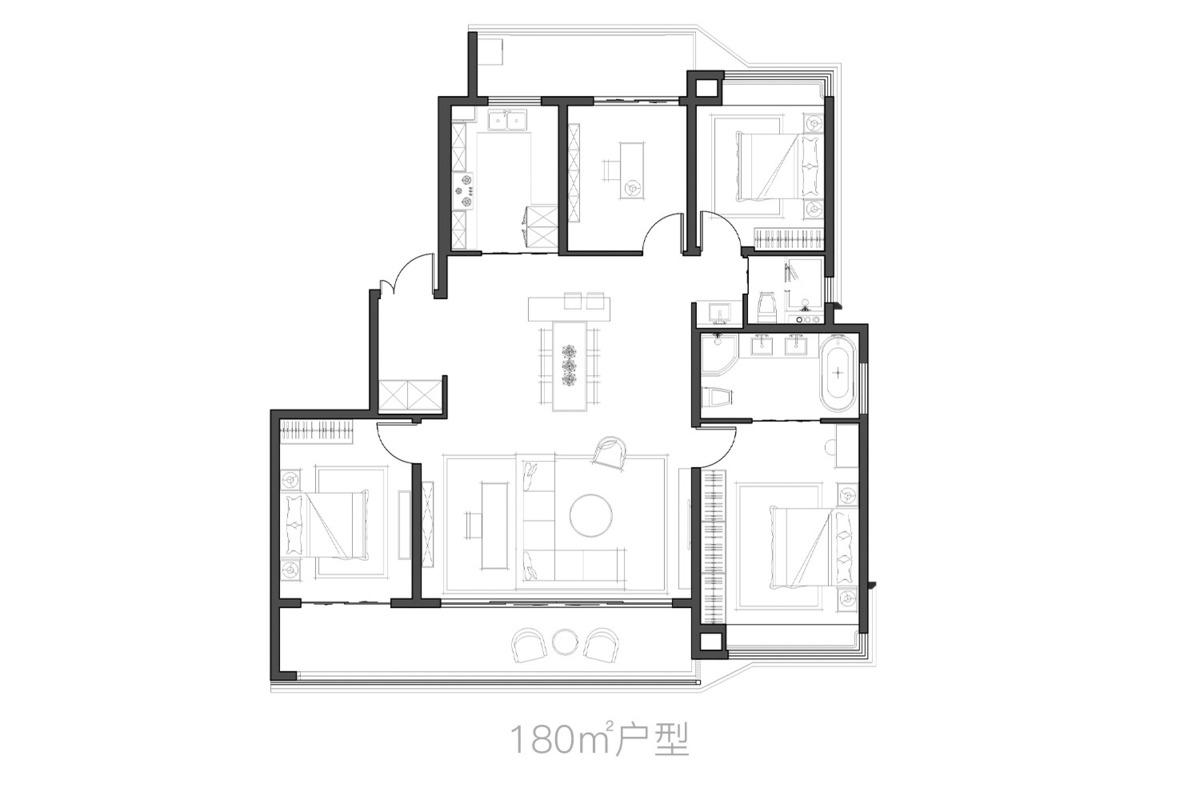

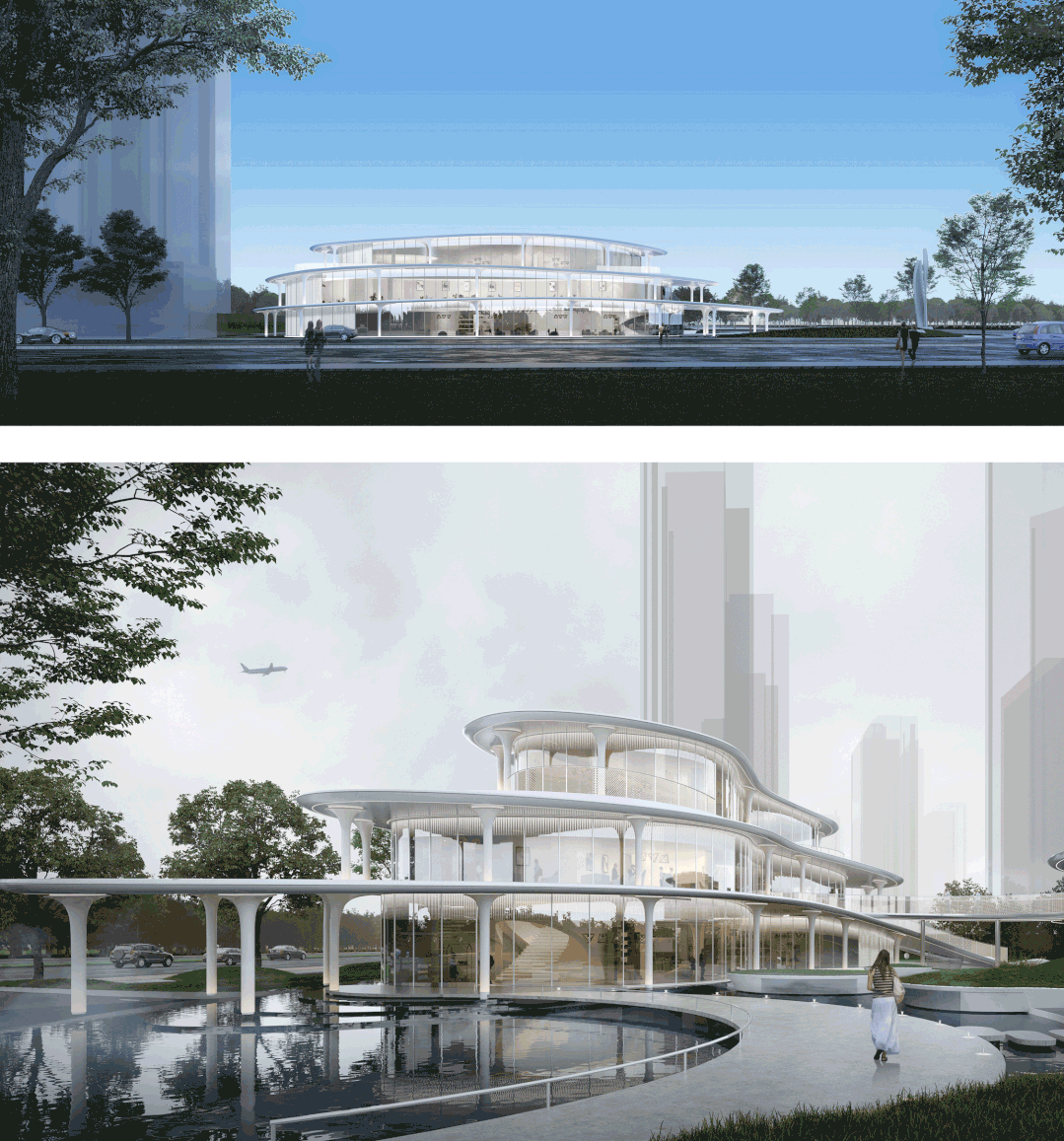

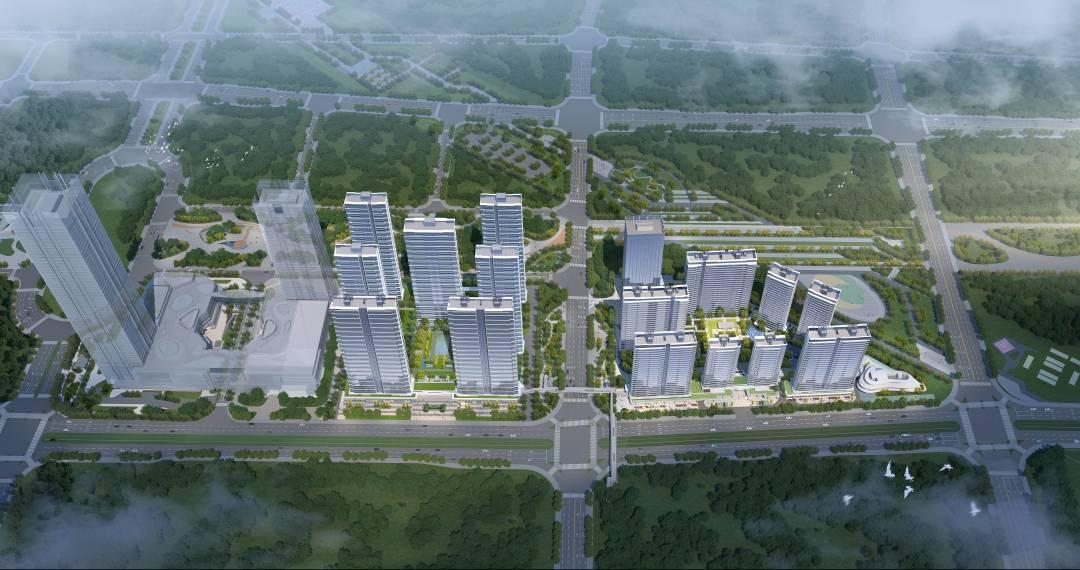

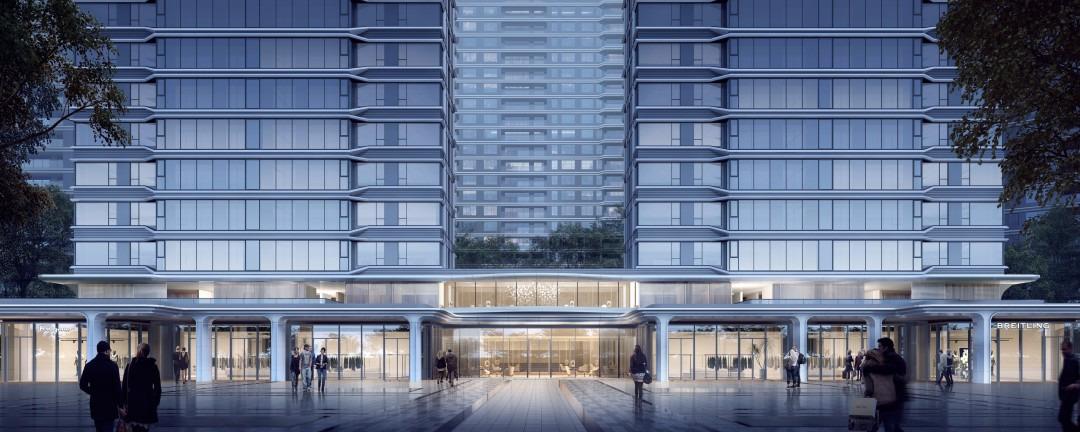

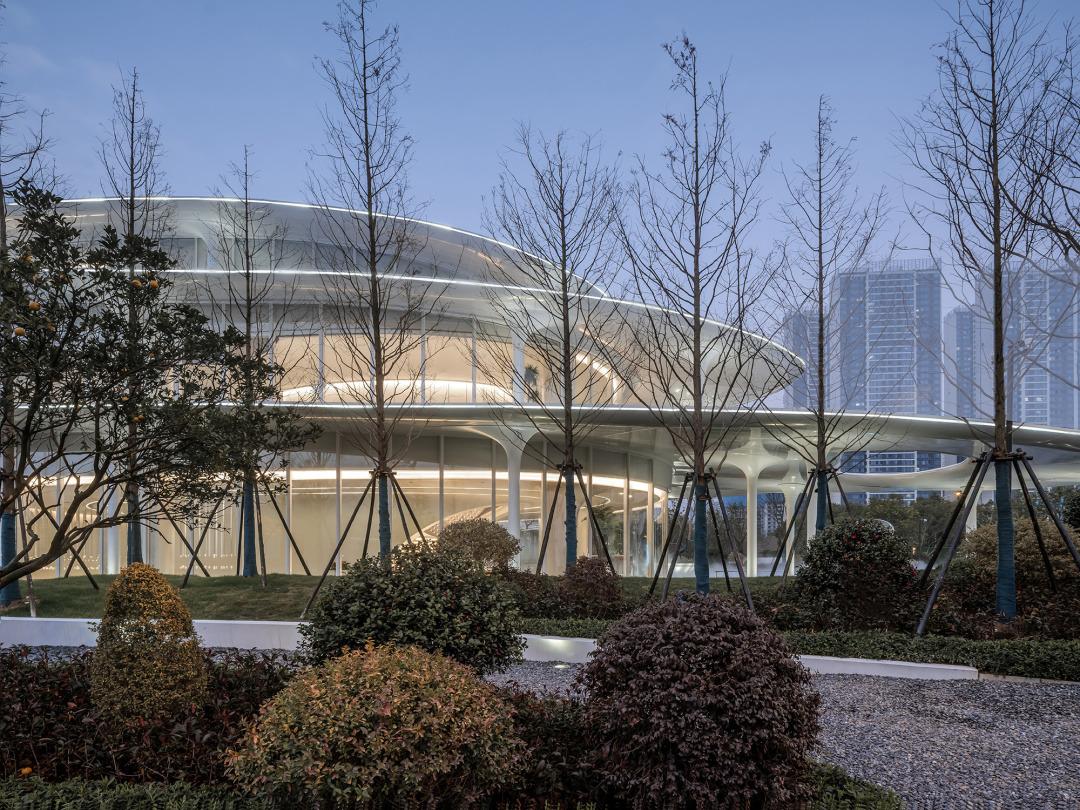

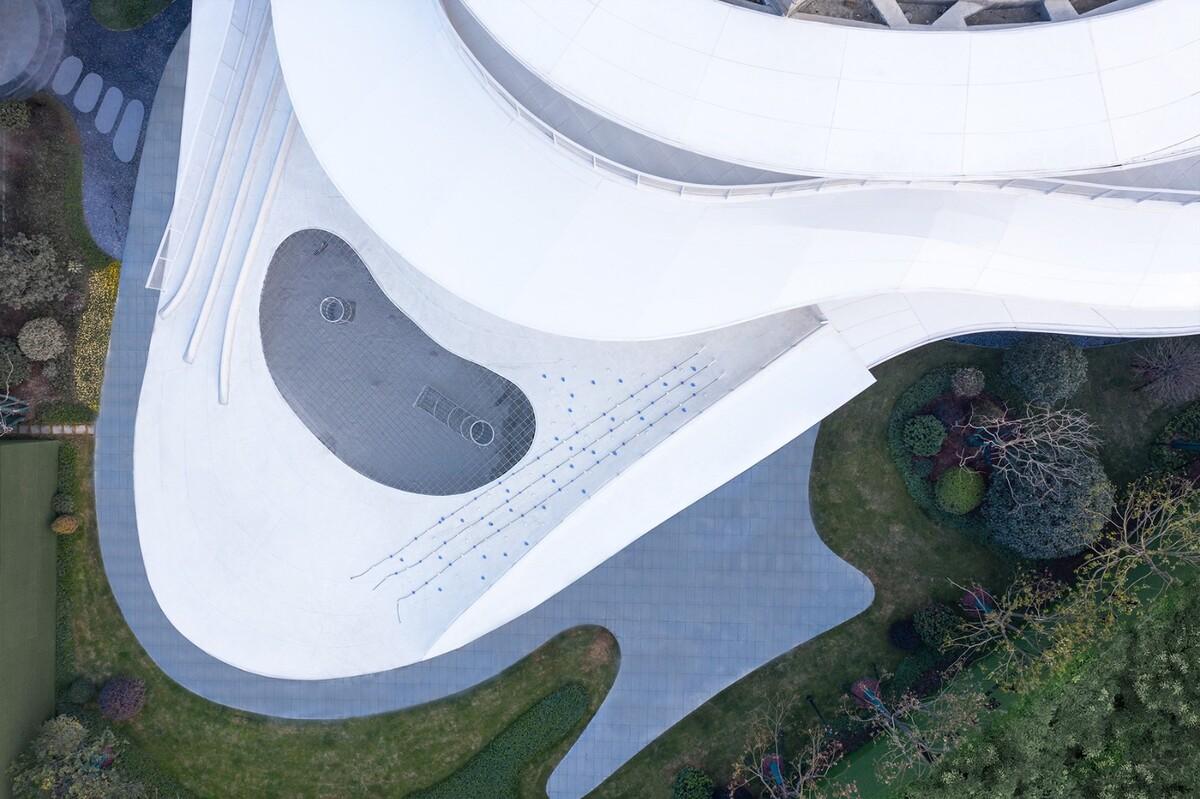

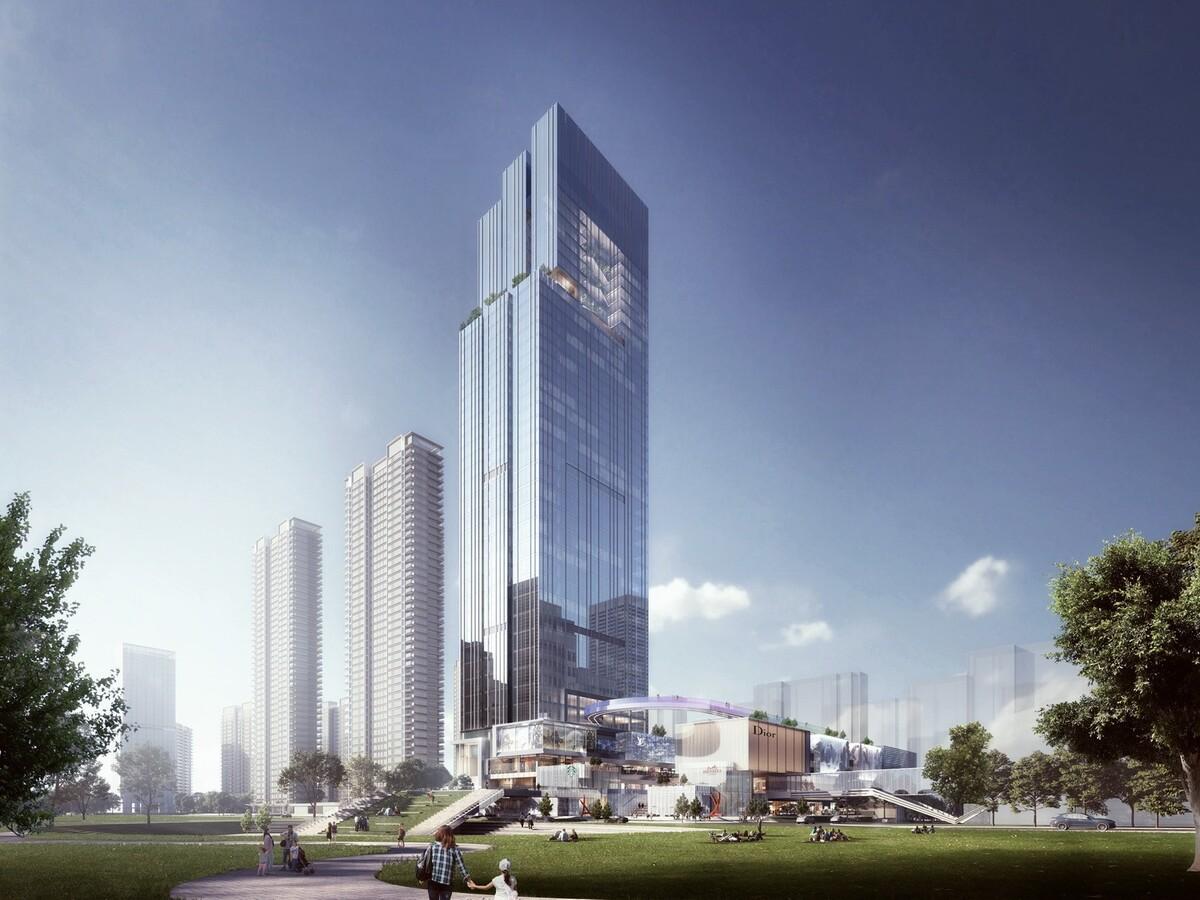

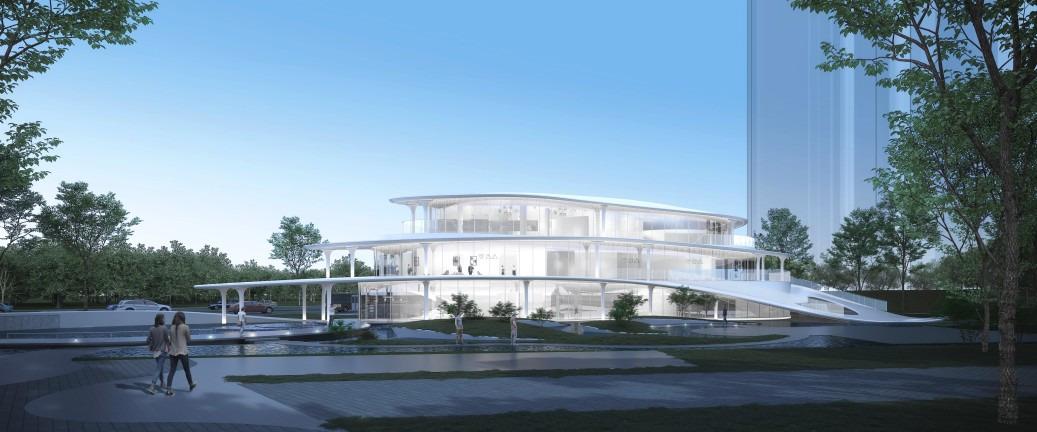

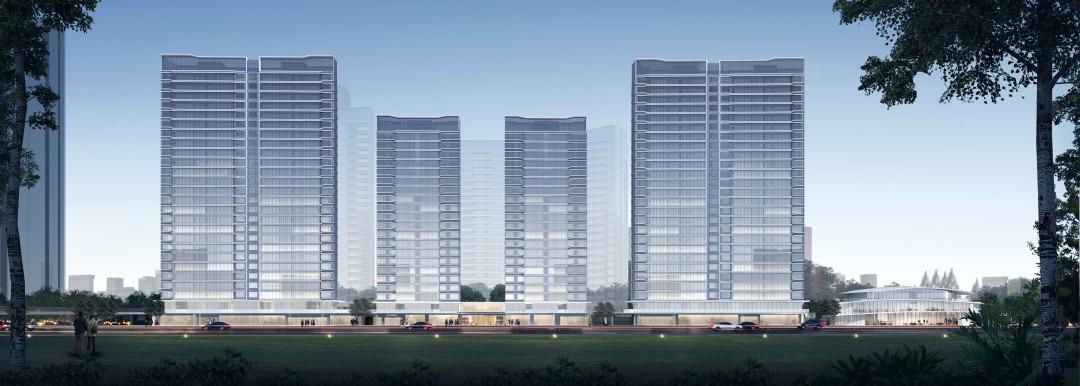

行云漫步:长沙桂语雲峯 / ZWA卓时水石 建筑学院 • 2022-06-24 上午7:30 • 公共建筑设计, 建筑设计 生活馆设计以“行云漫步”为主题,通过拟态手法“造云”。层间的飘板出挑、形态、上下重叠相异,充分展现云的形态。 01.国际梅溪, 探索理想生活新概念 梅溪湖国际新城位于湘江新区核心区域,是长沙市环梅溪湖片区向西发展的重要节点,定位为“长沙新城中心”。项目用地贴临梅溪湖国际中轴二期和三环线体育公园,区位景观条件优越。 △梅溪湖中轴鸟瞰 功能复合,配套完善 项目用地包括两块住宅用地和一块商业用地,天然具备功能复合的优势。设计通过天桥将生活展示馆、住宅、商业街区、MALL等功能串联起来,打造自我完备的24小时生活圈。同时,结合周边的生态绿轴,文化资源,合理整合周边多元的城市功能,促进区域规划一体化设计。 △项目用地功能复合 △商业MALL透视 项目紧邻梅溪湖国际中轴二期,依托起伏的天际线设计,以及公建化的住宅立面,打造完整统一,流畅柔和的城市形象。 △公建化立面设计 △公建化入口形象 用地距离梅溪湖仅有3公里,北侧紧邻绿轴,南侧有河流和象鼻窝森林公园。设计利用基地景观优势,优化设计布局,局部设置超高层住宅产品,打造中央大花园,结合底层架空空间,形成基地内外景观的互动。 △整体鸟瞰 △局部效果 02. 云起梅溪,于自由形态中构建空间互动韵律 项目整体设计取意于“云”,自由、舒展、飘逸。 云之建筑,以舒缓的形态介入环境,灵巧地将项目与梅溪湖中轴及体育公园融合;云之生活,以全新的生活方案介入梅溪湖国际社区,打造“云上都市”的生活体验;云之功能,以更自然轻柔的模式整合TOD、体验式商业、教育、丰富生态等多样业态。 生活馆设计以“行云漫步”为主题,通过拟态手法“造云”。层间的飘板出挑、形态、上下重叠相异,充分展现云的形态。建筑、景观、室内均采用流线型曲线作为主线,使整体空间呈现“流动”的感觉。 △ 设计概念图 △生活馆效果图 呼应场地,概念象形 生活馆用地是相对独立的三角形用地,一侧临城市道路,一侧临城市公园。建筑形体设计充分考虑地形条件,从街角沿着城市道路和城市公园向两侧延伸。整个建筑单体以柔和的曲线飘板为立面元素,营造轻盈漂浮的效果。建筑向城市公园逐层退台,飘板与生态景观融为一体,远望过去犹如公园树梢上升起的云朵。 △设计生成 移步换景,内外统一 “云”不仅仅是建筑形体的设计概念,项目也希望能将云的理念融合到景观及流线设计中,以求设计概念的统一性。从到达到前场,从生活馆到样板房,以流线型路径整合不同的功能区域,步移景异,让空间更加具有体验感和趣味性。 △流线生成 △总平图 ©GREENTOWN AKIN △效果图 生活馆后续将被改建为幼儿园,斜坡设计为儿童活动提供了趣味性场景。首层飘板向北侧生态中轴延伸形成缓坡,并与地面景观形成一体化设计。为呼应中轴上的儿童乐园,斜坡尾部微微翘起,形态生动活泼。同时在斜坡上融入了滑梯、攀爬网等极富童趣的活动设施,让建筑不仅仅是建筑,也是小朋友的嬉戏游乐场地。在建筑美学以外,实现功能的多元化复合。 △效果图 ©GREENTOWN AKIN 03. 向美而生,探索曲线语言 为了实现生活馆“云 “的灵动气质,建筑主体采用向外悬挑的三维曲面飘板造型。相较于二维曲面,三维变化的曲面形态变化更为灵动,也更容易模拟出云朵的灵韵。通过建筑主体和造型立柱的支撑,三维飘板体现出自由又克制的美感。 △ 飘板下的空间尺度 三维飘板的最大难点在于建造的落地性。设计通过网格点位标高控制飘板形态,结合3D模型指导幕墙施工图深化设计,尽量精准地控制造型落地。 △ 幕墙设计工作流 为打造云朵洁白无瑕、轻盈延展的质感,飘板原定采用纯白亚光的UHPC材料,通过工厂预制的方式,达到最佳视觉效果。后由于建造工期和成本控制的原因,最终采用了冷白色调的铝板。铝板分缝设计依据曲线走势,根据材料要求调整划分尺寸。 为了使飘板更为轻盈,设计对飘板的檐口进行了造型处理。通过多方案对比确定内收尺寸及形态,达到视觉效果与构造合理性的平衡。 △造型演变 造型立柱,错落有机 立柱设计是视觉效果与结构构造协调平衡的结果。设计将柱子顶部收口放大,与飘板平顺衔接,并在交接位置留出凹槽,结合凹槽位置的灯光设计,优化视觉效果。 南立面柱子为结构承重柱,需要在轴线方向正对排布。为打破贯通感,南侧柱顶收口做偏心椭圆造型,相邻柱子反向排布,营造错落感。 由于需要在结构上支撑飘板,钢柱直径由150mm加宽到273mm。为了使柱子不显厚重,钢柱结构外侧不能再做外包装饰,设计在与现场施工单位反复沟通后,圆柱柱帽采用钢片焊接,偏心柱帽由GRC工厂定制,最后现场统一喷涂,尽量实现纤细的圆柱效果。 简洁通透,细节精致 主体立面采用通透的玻璃材质,实现了纯净感。由于后期需改造成幼儿园的需求,飘板曲线以层线为基准在结构及采光要求范围内起伏。玻璃与飘板连接,超出层线部分做类幕墙处理,飘板低于层线部分的土建结构自然形成露台,打造丰富的空间层次。 △墙身大样图 玻璃与飘板及地面连接处均做金属线脚凹槽处理,结合灯光设计,在夜晚也能呈现出流动的柔美曲线。露台边缘做金属收边处理提升精致度,同时其上的栏杆采用白色铁丝网形式,保证使用安全性的同时也能更好地消隐于建筑。 积极尝试,设计落地 在项目实施的过程中,创新的三维曲线设计遇到技术落地、造价控制、施工工期等一系列问题。在施工阶段,设计师长时间驻场,共同解决问题。最终在业主和相关各方的坚持和努力下,在保证项目实施落地的同时,尽可能还原设计效果。 △施工过程 △效果图与实景图对比 04. 宽景无界,打造云端生活 住宅设计规划六大品质空间模块框架,在产品打造上进行选择及组合,配置出“将社区融入公园,让生活融于风景”的美好生活样板;从143-320面积段的一系列住宅产品,以及220面积段的公寓产品,展示了入户洄游、复合公区、主卧酒店化等空间模块,追求资产价值+功能价值+情绪价值的产品价值呈现。 由生活馆始,从东到西,大区逐渐呈现。从户型产品,立面设计到完善的服务配套,无一不体现出对舒适人居的思考及对高端品质的追求。 梅溪湖畔,云梦之境! 技术图纸 △一层平面图 △二层平面图 △三层平面图 项目信息 项目名称:绿城招商·长沙桂语雲峯 建筑面积:总建筑面积385779㎡ (示范区1810㎡) 建成时间:2021年 业主单位:绿城中国/招商蛇口 建筑设计:ZWA卓时水石 幕墙设计:绿城幕墙 景观设计:AKIN绿城爱境景观 照片摄影:胡义杰 本文来自 © 建筑学院, 发布于 © 建筑学院官方网站。 未经授权,禁止转载或摘编。 编辑版本版权归 © 建筑学院官方网站 所有, 设计、图纸及照片版权归设计方 © 建筑学院 ↗ 所有。 查看作者在建筑学院发布的更多作品: 建筑学院 @ 建筑学院官方网站 中国幼儿园建筑设计悬挑 建筑学院编辑 下载原图 收藏 0 关于作者 建筑学院编辑 关注私信 9.0K 文章 202 评论 12 粉丝 建筑学院(ArchCollege)是中国领先的建筑师移动垂直社区,成立于2012年,超过 70% 的年轻建筑师正在使用我们的产品。我们致力于通过建筑设计新媒体与在线教育平台,连接教育、行业与科技,为建筑师提供灵感与成长支持,陪伴并见证每一位青年建筑师的专业进阶与时代探索。 心跳博物馆 / 合造社CLAB 上一篇 2022-06-23 上午10:30 鸮鹦鹉溪幼儿学习中心 / Collingridge And Smith Architects (CASA) 下一篇 2022-06-24 上午8:31 猜你喜欢 顺势而为的扭转:杭州东站花园国际 / goa大象设计 2023-02-18 城市综合体 东阳村木构实践 / 繁星建筑工作室 2023-12-14 公共建筑设计 后工业风与现代元素无缝契合的圆柱体住宅楼 2018-07-16 住宅建筑设计 东四胡同博物馆-东四77号院升级改造项目 / 北京赤途公共艺术中心 2019-02-15 建筑设计 尼古拉学院改造更新,精简的材料,纯粹的空间 / MoDusArchitects 2021-03-29 建筑设计 千山境民宿:渔船回港,千山境 / 巢羽设计事务所 2023-04-20 建筑设计 发表回复 请登录后评论...登录后才能评论 提交 评论列表(0条) 永不言弃 2022-06-29 上午9:09 啥意思?项目信息不用施工图就把这个盖出来了吗? 回复 永不言弃 2022-06-29 上午9:10 啥意思,项目信息没有施工图?这房子就能盖出来? 回复 曹先博 2022-07-25 下午4:09 @永不言弃:对,就是可以直接盖出来 回复 宅魍丶 2022-06-29 上午10:26 这么漂亮的建筑,施工图设计也很厉害啊 是哪家公司啊 回复
