在一万三千平的社区公园,我们将代表永恒与守望的自然材料——巨石,作为园林的核心设计要素,并与活动体验功能自然地结合在一起。譬如匍匐在沙坑上的巨石,可以改造为攀登、歇靠的游戏装置;浅溪里的石头,可以成为戏水装置的一部分。而巨大的岩穴探险空间,则由时代发展日趋成熟的3D打印混凝土技术来创造性地实现。 ——巨石公园 · 首个3D混凝土打印的儿童景观空间

设计背景 | Design Background

巨石公园,坐落在山东济南万科雪山城云湾园内,社区中心区域,占地约1.3万平米,是集儿童玩耍、浅溪戏水、亲子陪伴、自然休闲于一体的综合性社区公园。依据风格特质和功能需要,总体划分为全龄巨石乐园、水之园、森之园、石之园、花之园。其中,喜随主持设计的儿童活动部分,包括有全龄巨石乐园、水之园、森之园三部分。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

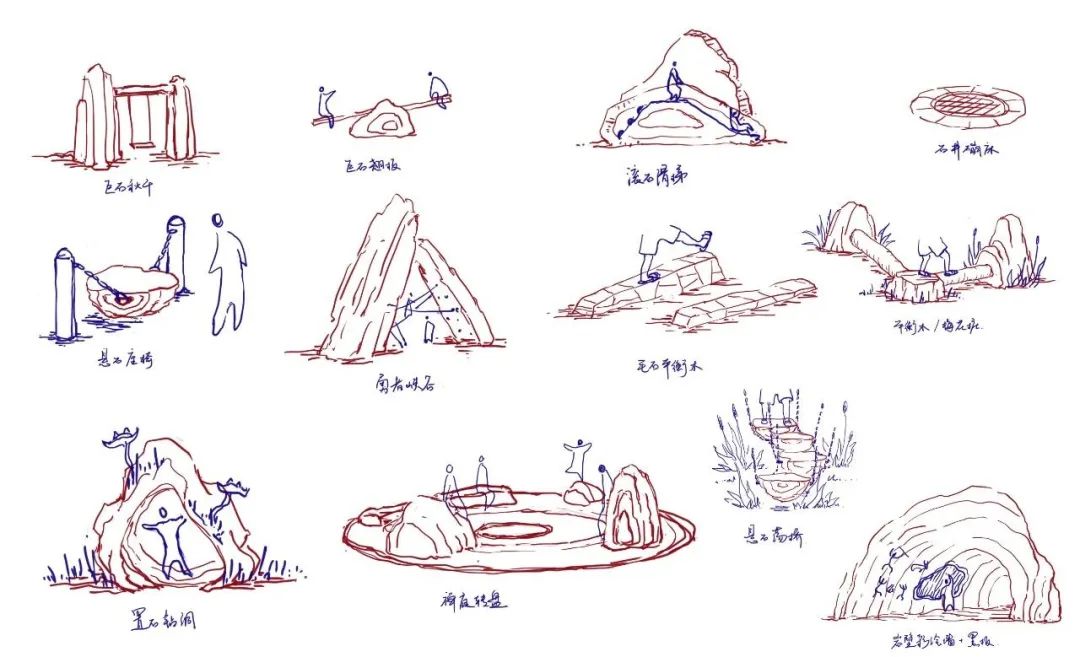

△ 巨石活动类型推敲手稿
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

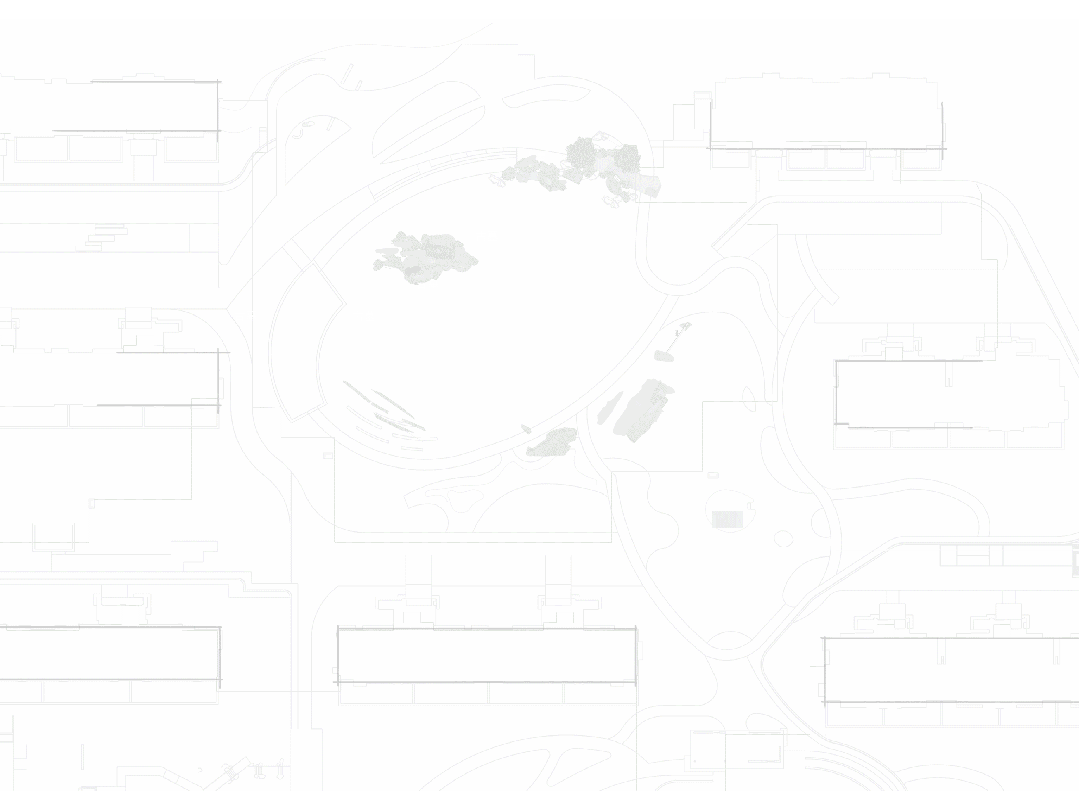

△ 巨石公园平面设计方案手稿
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
△ 项目整体建成鸟瞰

巨石乐园 | Boulder Playground

参与体验方面,全龄巨石乐园及森之园,将秋千、滑梯、滑竿、蹦床、摇马、跷跷板、转盘、钻筒、传声筒、攀爬绳等多种百玩不厌的儿童活动功能,融入自然巨石与混凝土洞穴所营造的景观场地,帮助孩子们乐此不疲地感受户外时光的同时,锻炼了上下肢的身体力量,促进了大脑对于自然认知、平衡等发育的需要。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

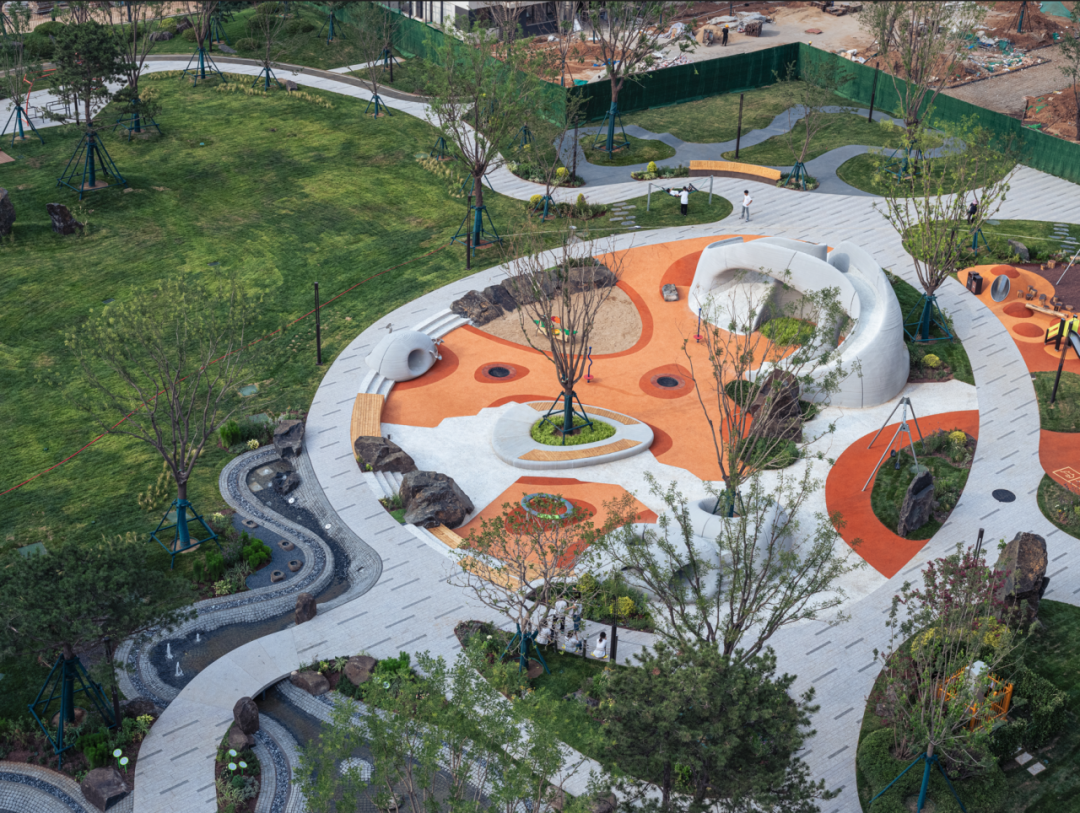

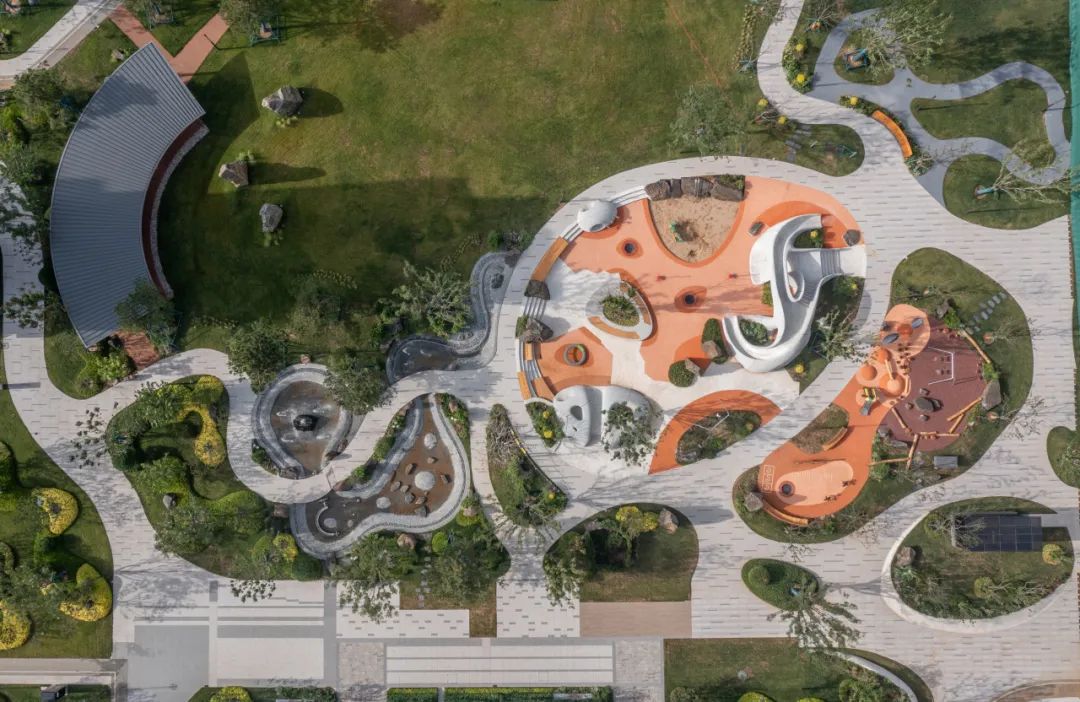

△ 巨石乐园鸟瞰 △ Overall Aerial View of the Boulder Playground
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

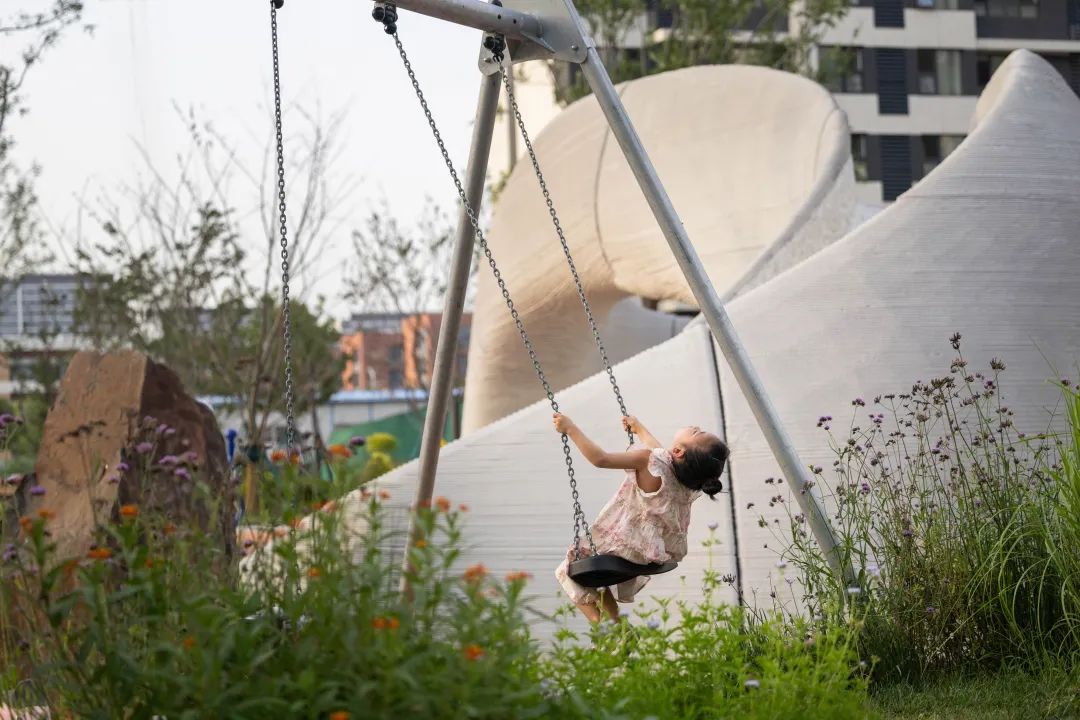

△ 草丛间的秋千 △ Swing Among the Grass
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

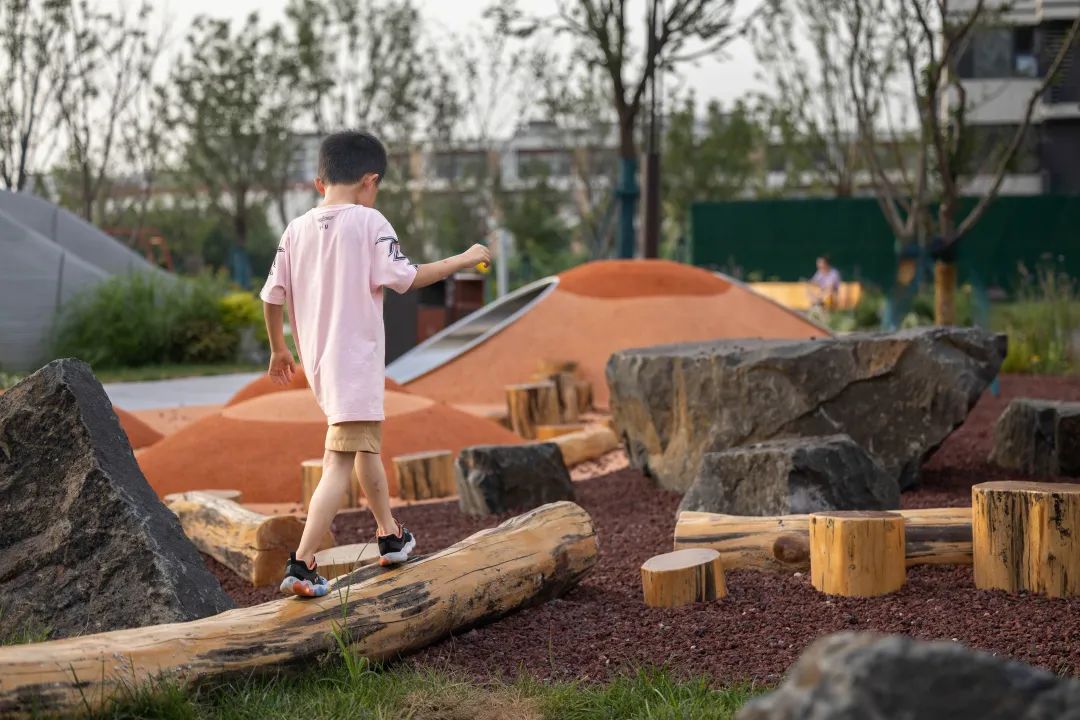

△ 天然原木、石材、树皮的自然触感地带
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

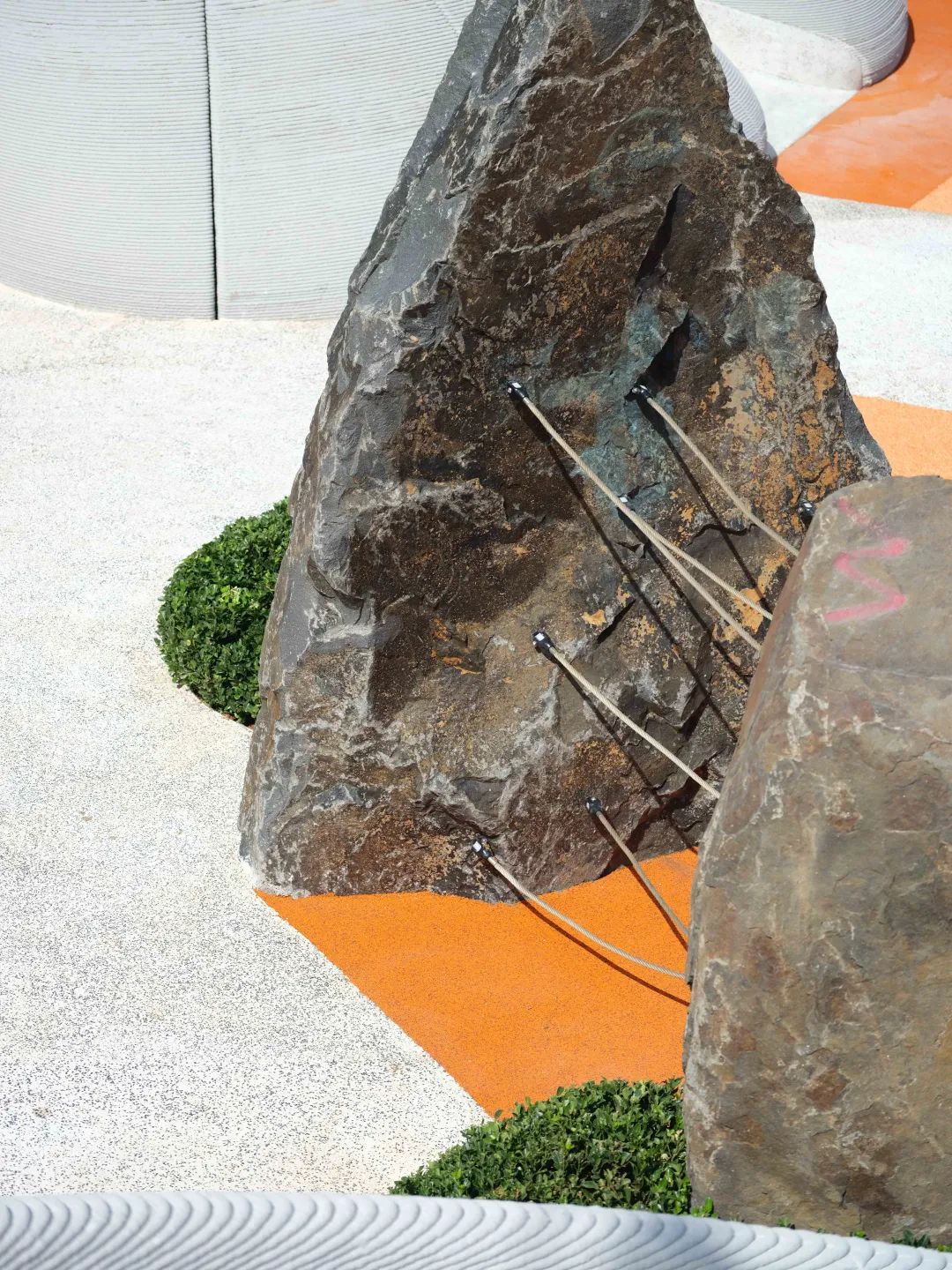

 △ 巨石改造的峡谷攀爬绳

水之乐园 | Water Garden

巨石公园西侧的水之园,以潺潺浅溪为笔,轻轻勾勒出一处与自然融汇的、趣味户外戏水乐园。喜随团队如同童话中的工匠,用心雕琢细节,为每一个年龄段的小探险家们量身定制戏水体验: 所有的大小朋友都被邀请在涌泉边嬉戏,感受水流轻拂的细腻;稍大的孩子则能在调皮的跳泉边玩耍,在蜿蜒的小溪中“探险;而水转盘,以旋转的舞姿,吸引着幼童共同进入一场关于水与风的梦幻之旅;取水器与按压取水装置,则像是隐藏的谜题,等待着每个小探险家们去解锁,激发探索欲的同时,每一次成功,都是童年与水合作的一次奇妙奖励。 在这片水的乐园里,游戏化身为一把把钥匙,打开了孩子们通往自然之门的路,让每一步踏水、每一次欢笑,都成为感知水的温柔力量、体验与自然平等共处的珍贵回忆。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

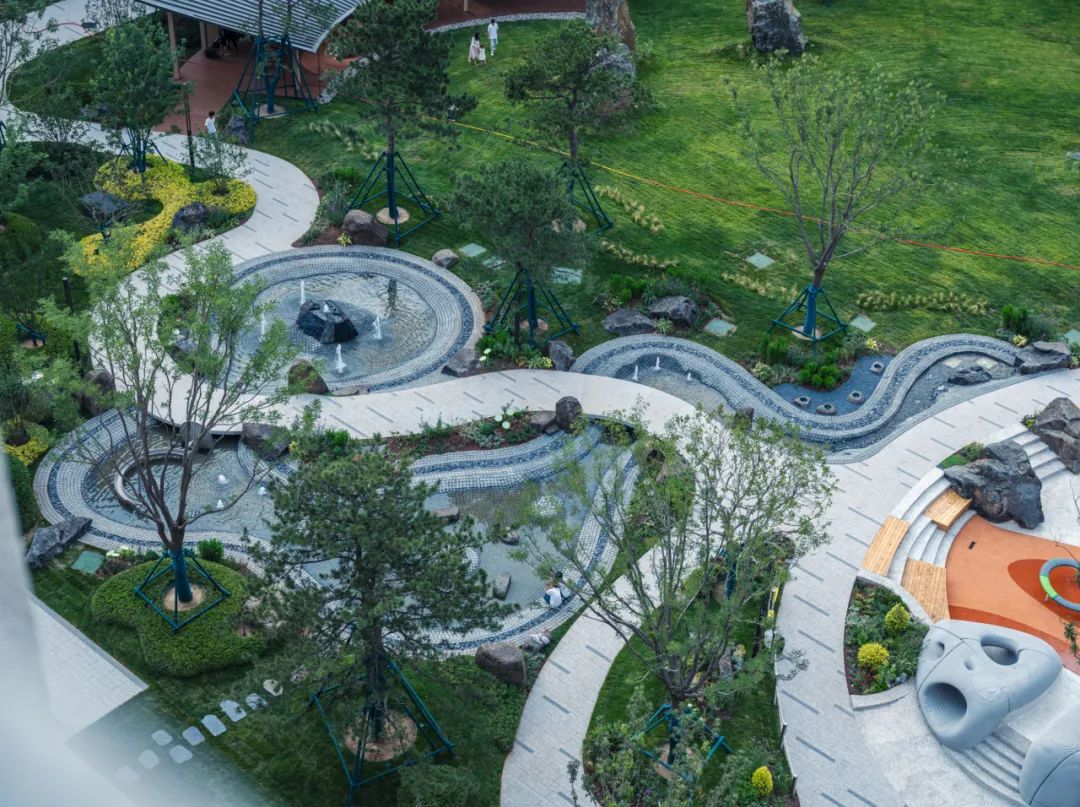

△ 水乐园鸟瞰
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
△ 旋转取水转盘
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

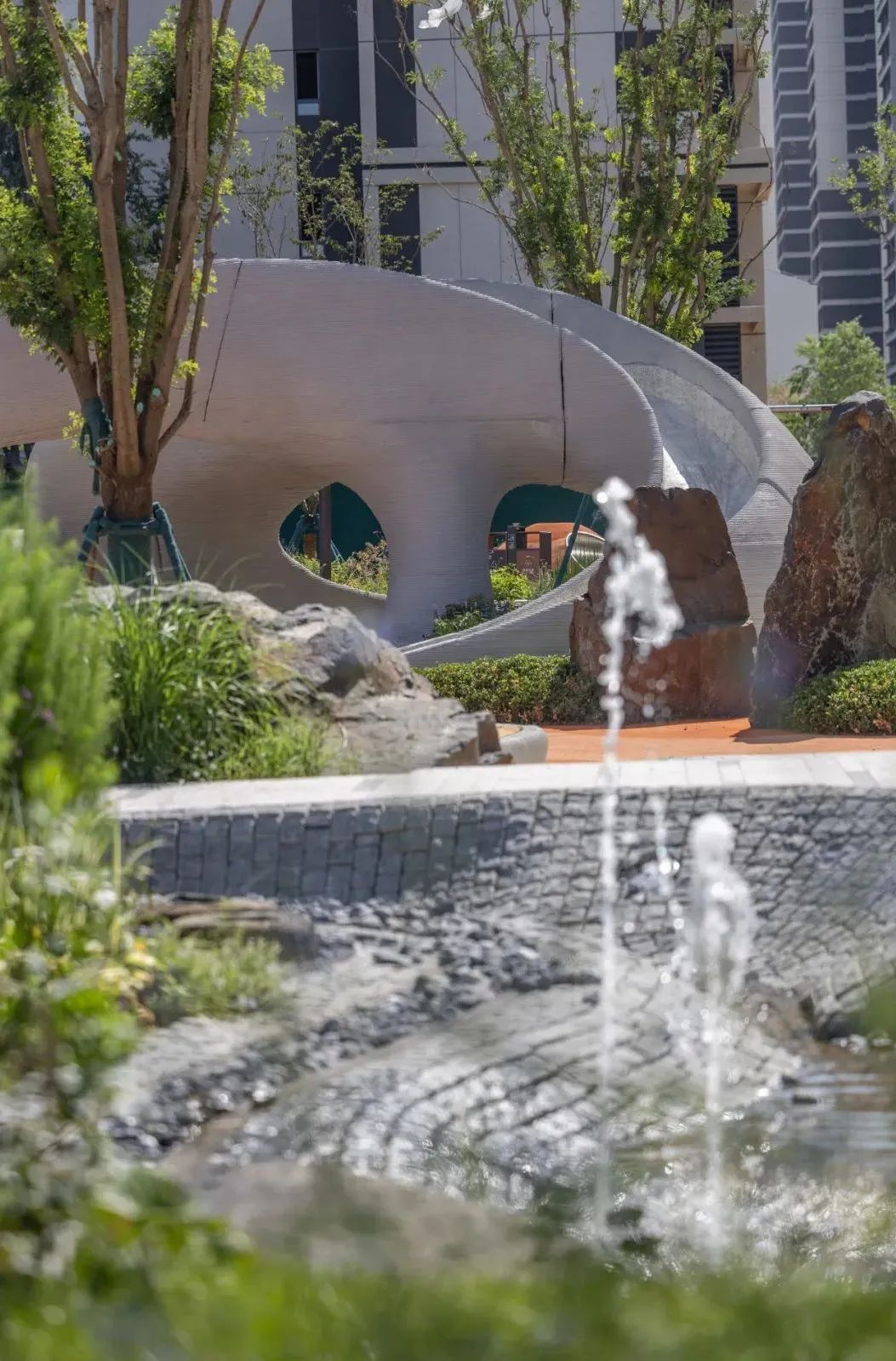

△ 花境岩石与戏水设施
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

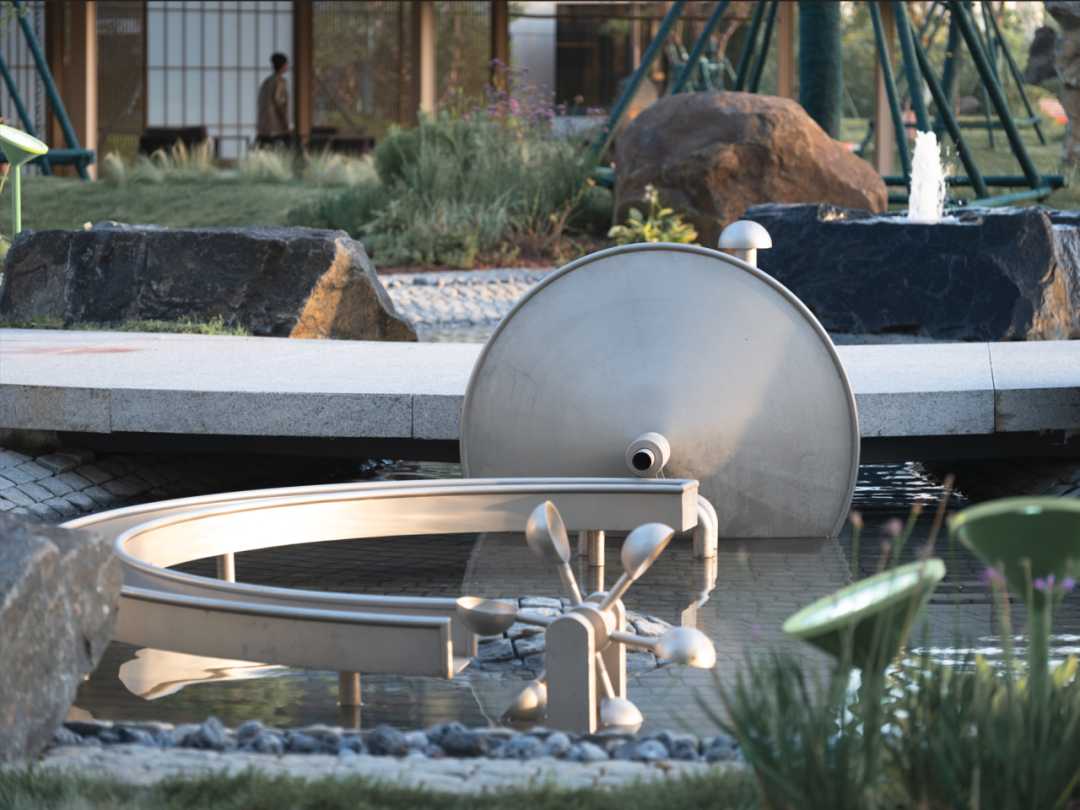

△ 转动提水,水流观察,以及小水车
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

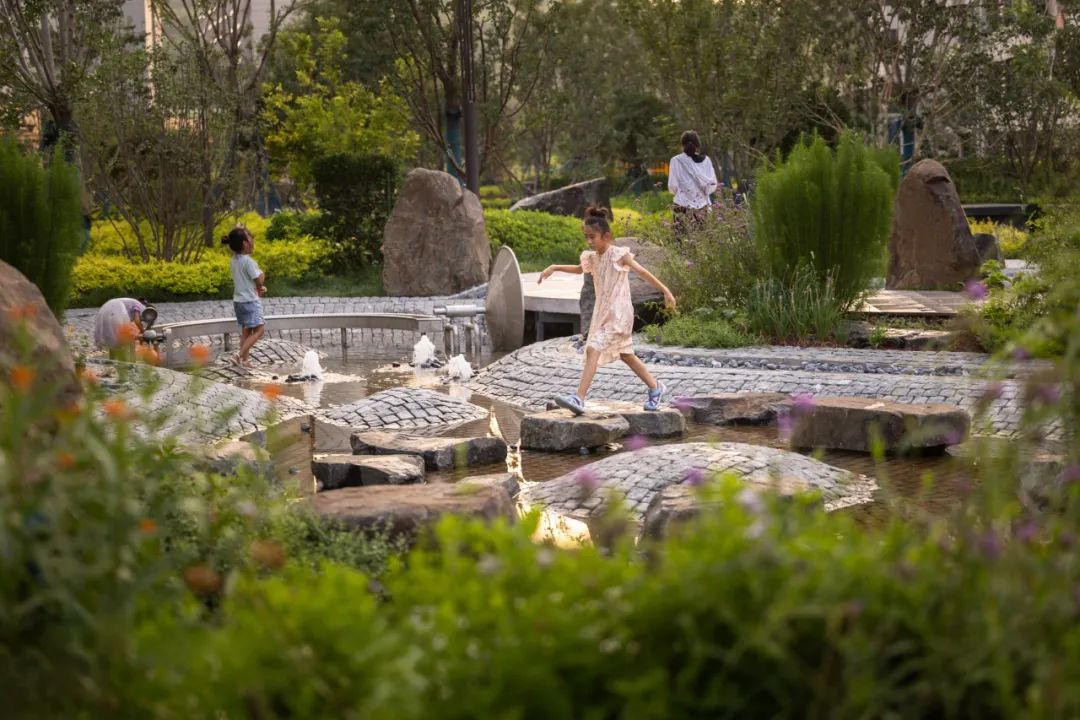

△ 隐藏在植被中的溪流与汀步
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

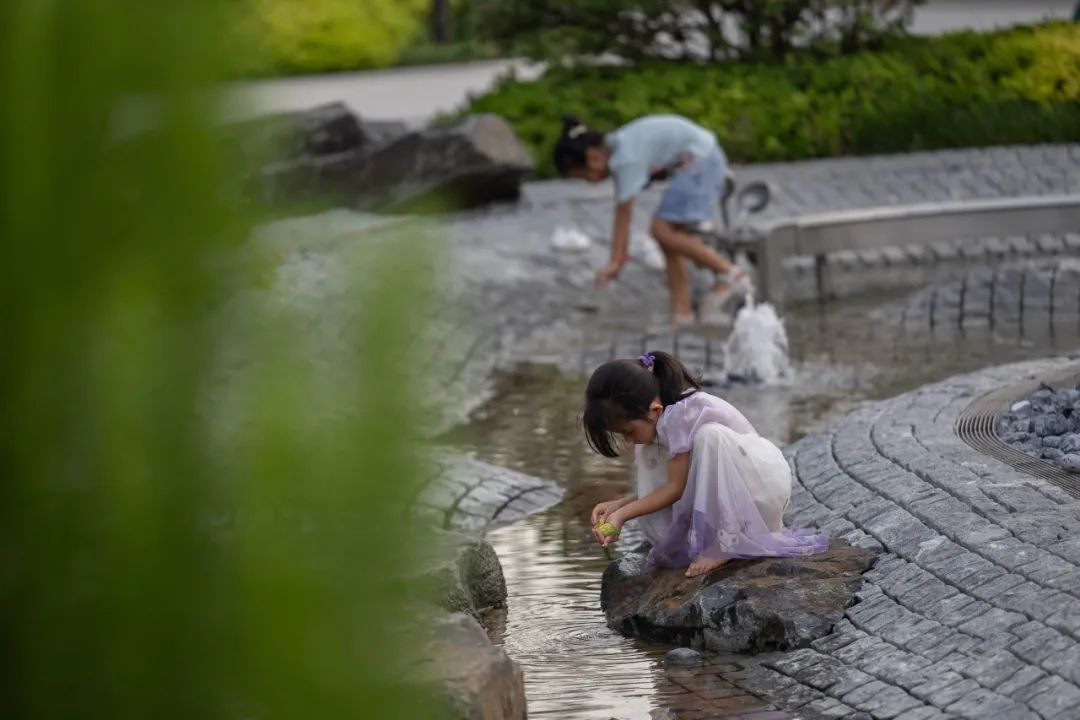

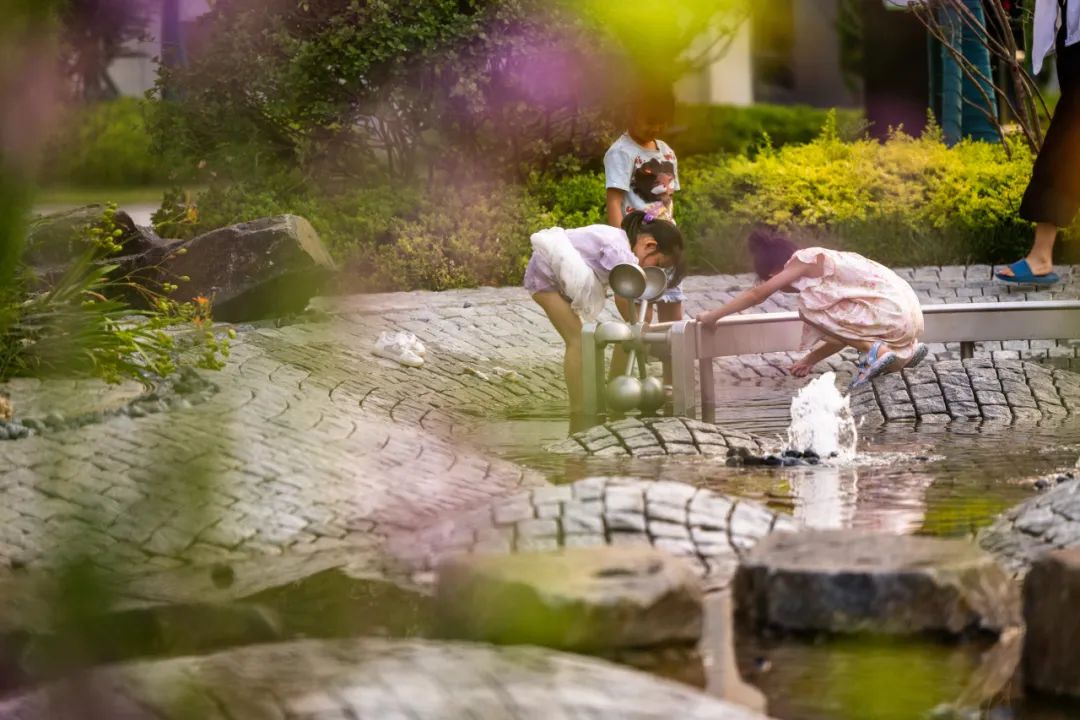

△ 自然石块嵌入在安全整洁的现代戏水空间
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

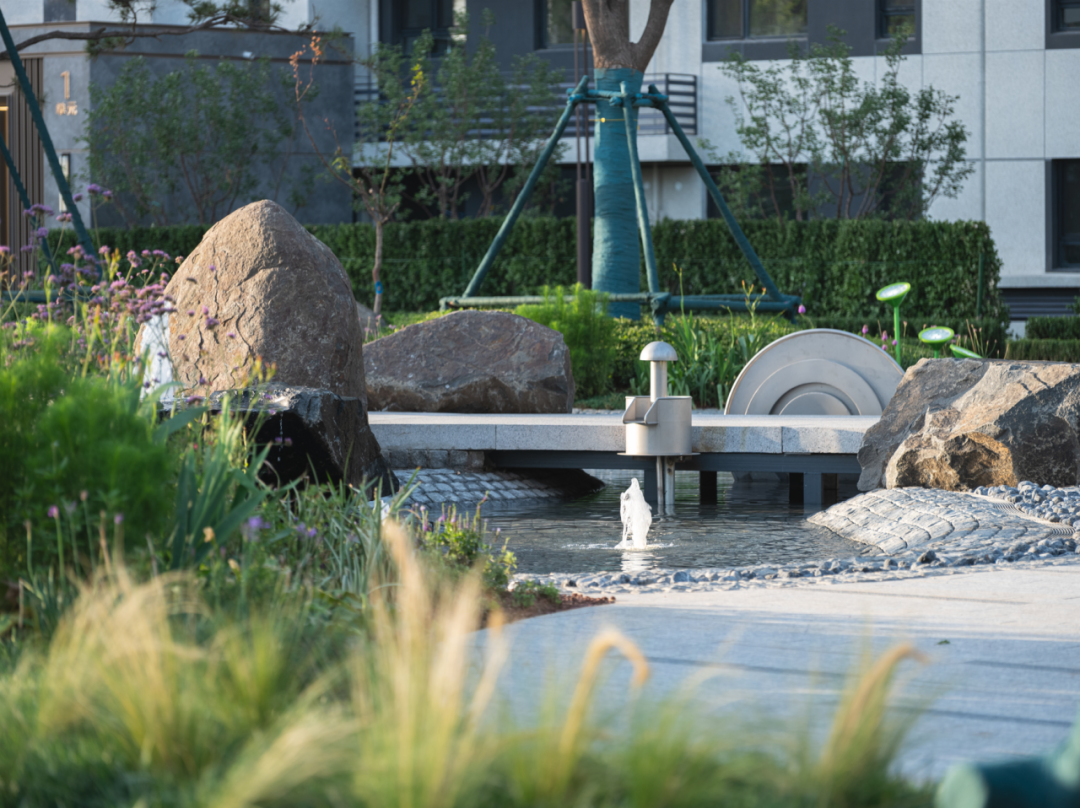

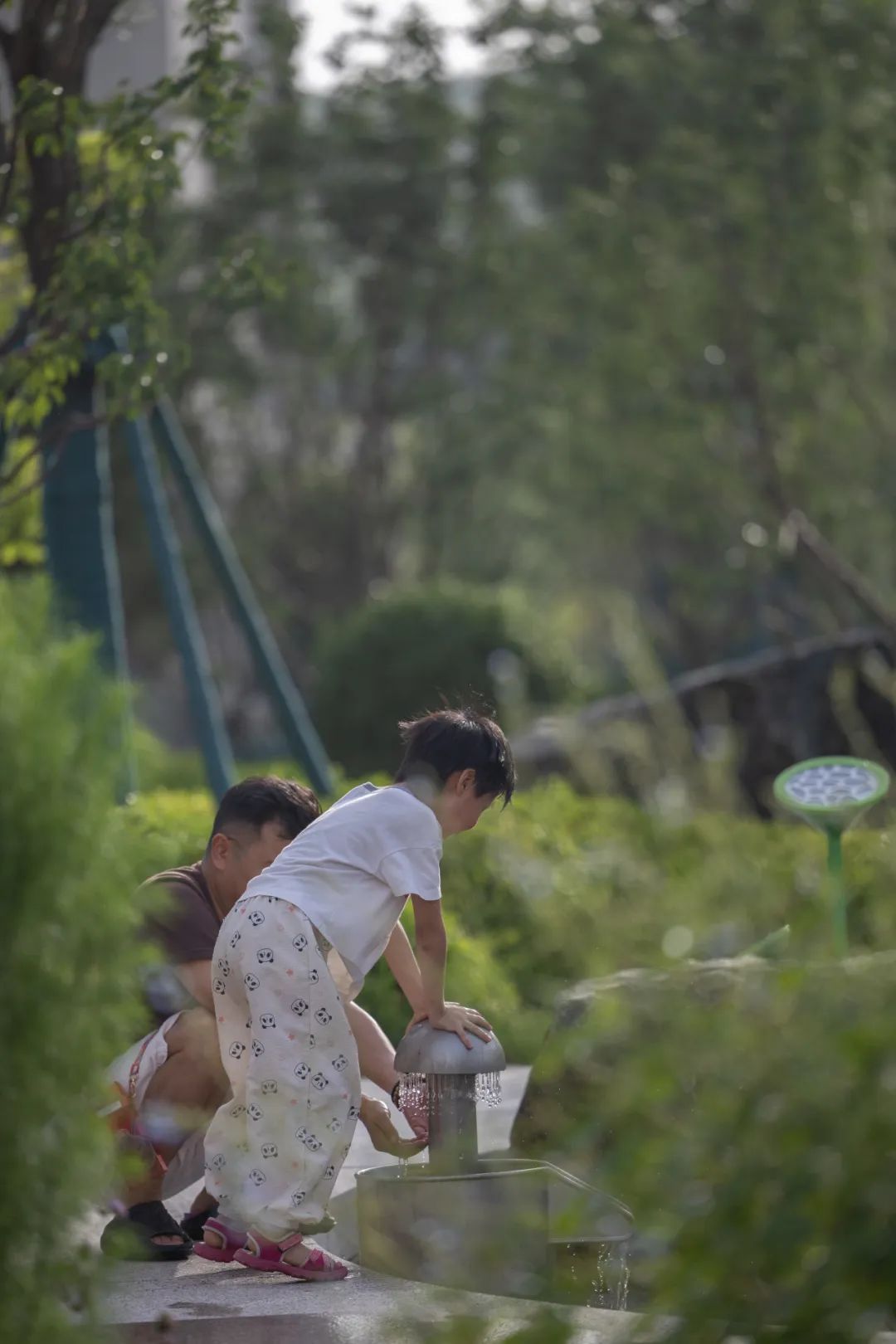

△ 小桥步道旁的按压取水互动装置

核心装置 | Main Installations

场地中最醒目的几处参与装置,是由国际前沿的建造技术——3D混凝土打印工艺制作而成。这是一种基于数字模型,通过逐层堆积材料形成实体结构的先进制造方法。该技术利用计算机控制的机械臂精确挤出液态或半固态的混凝土材料,随后快速固化,逐层构建直至完成整个结构。其核心在于数字化设计与材料科学的紧密结合,赋予了现实空间设计建造领域前所未有的自由度和复杂度。这种工艺拥有独特的层积岩纹理,与自然巨石、洞穴的质感体验相融。同时其异形曲面一体成型的优点,提高了空间的精度,与体验的流畅性。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

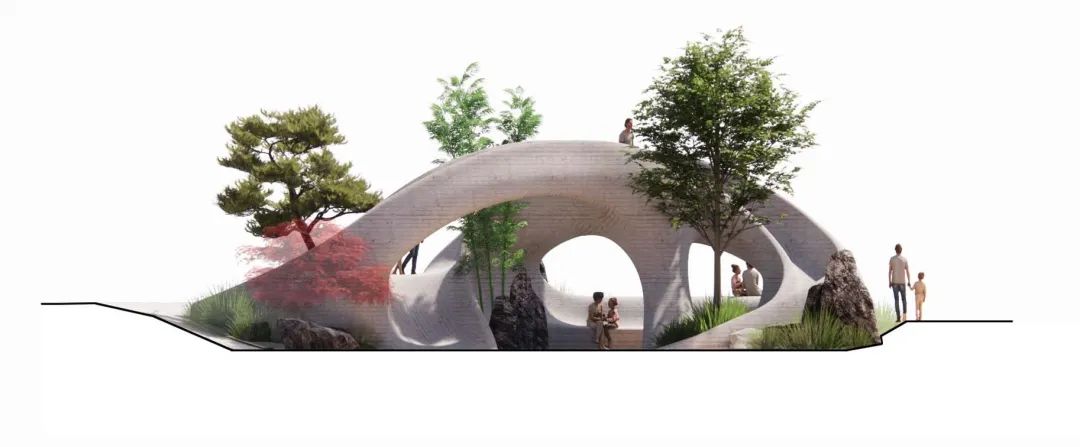

△ 核心装置场景立面设计效果 △ Main Installation Scene Elevation Design Effect
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

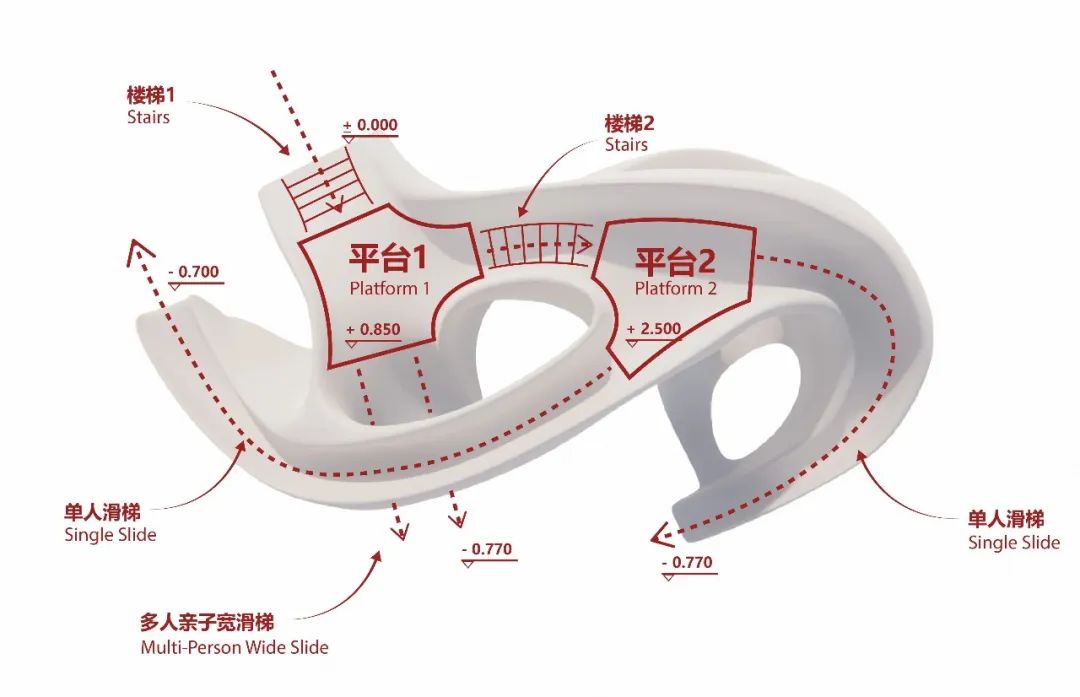

△ 功能及路径分析 △ Functional and Pathway Analysis
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

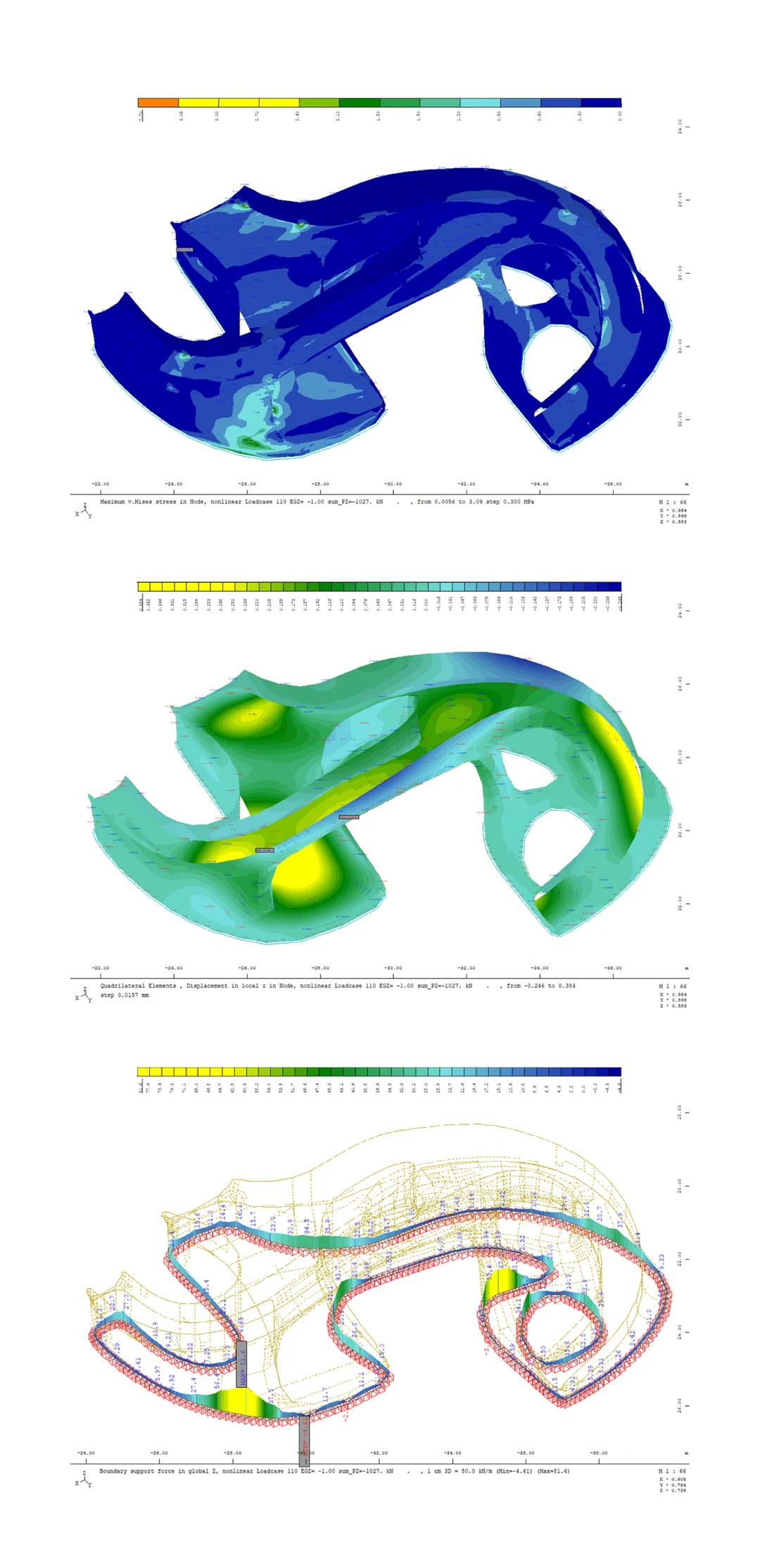

△ 3D壳体应力分布
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
△ 装置3D打印生成动画 ©喜随设计
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

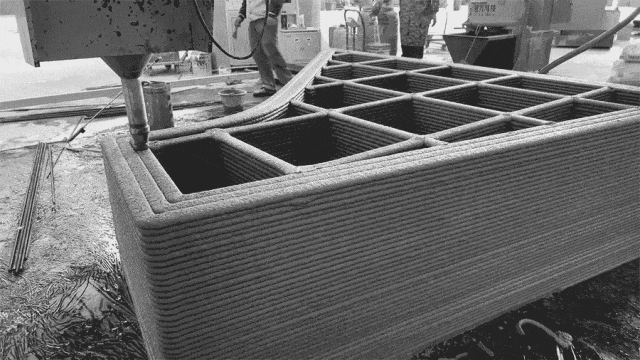

△ 工厂3D打印过程记录 △ Factory 3D Printing Process Record

一体成型Free-form Curved Structure

借助数字控制造型打印技术,复杂异形曲面得以一体化成型。不仅显著提升了造型的精确度,有效避免了传统工艺中难以避免的误差,同时也降低了对人工技艺的依赖,展现了技术与艺术的紧密融合。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

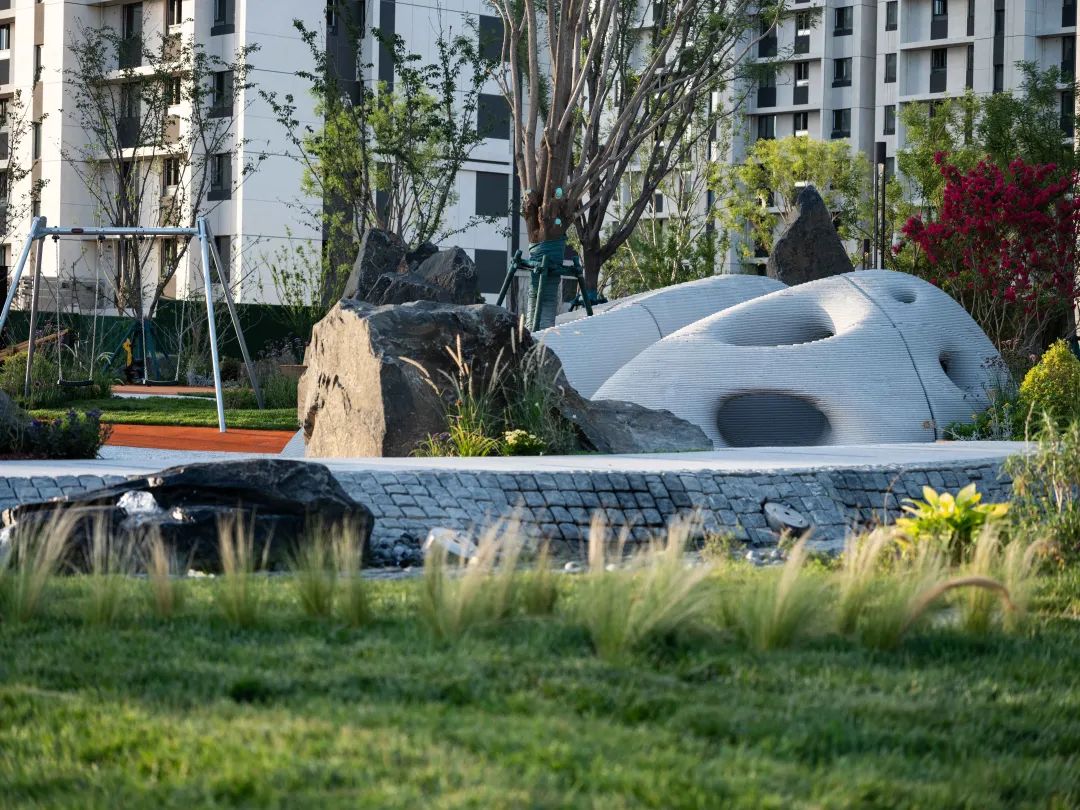

△ 融入环境的混凝土巨石
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

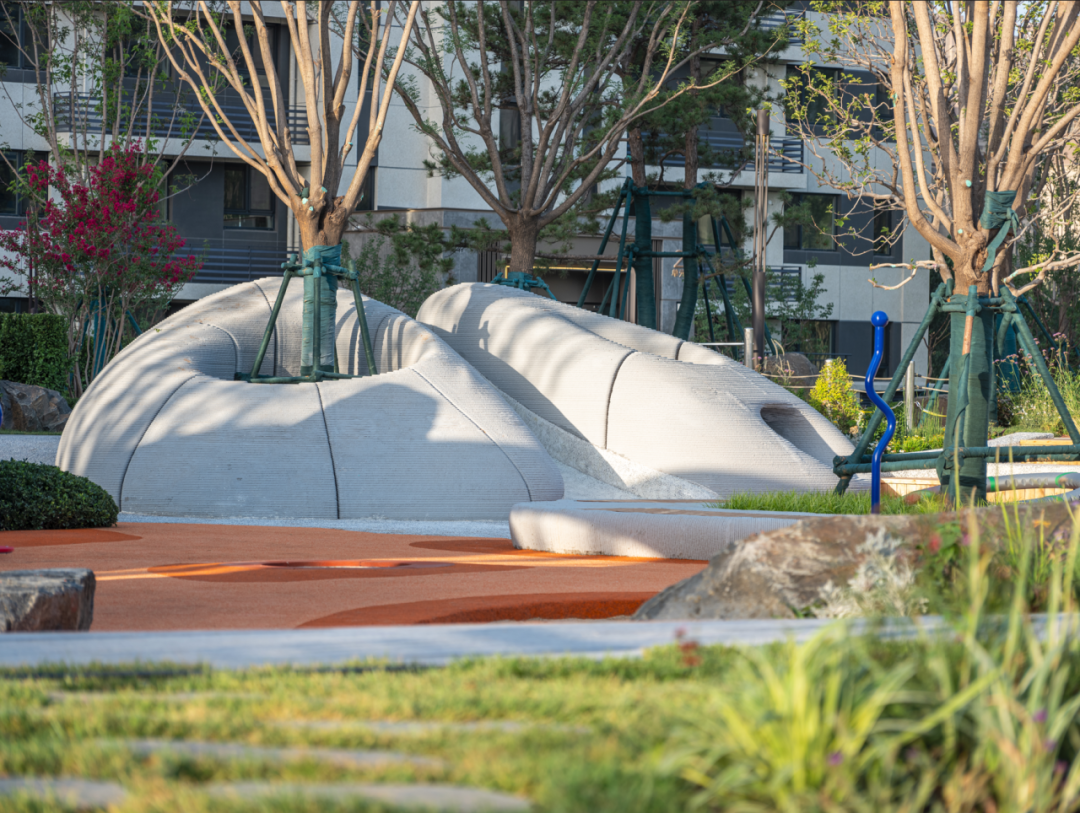

△ 具有小滑梯与钻洞功能的巨石装置
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

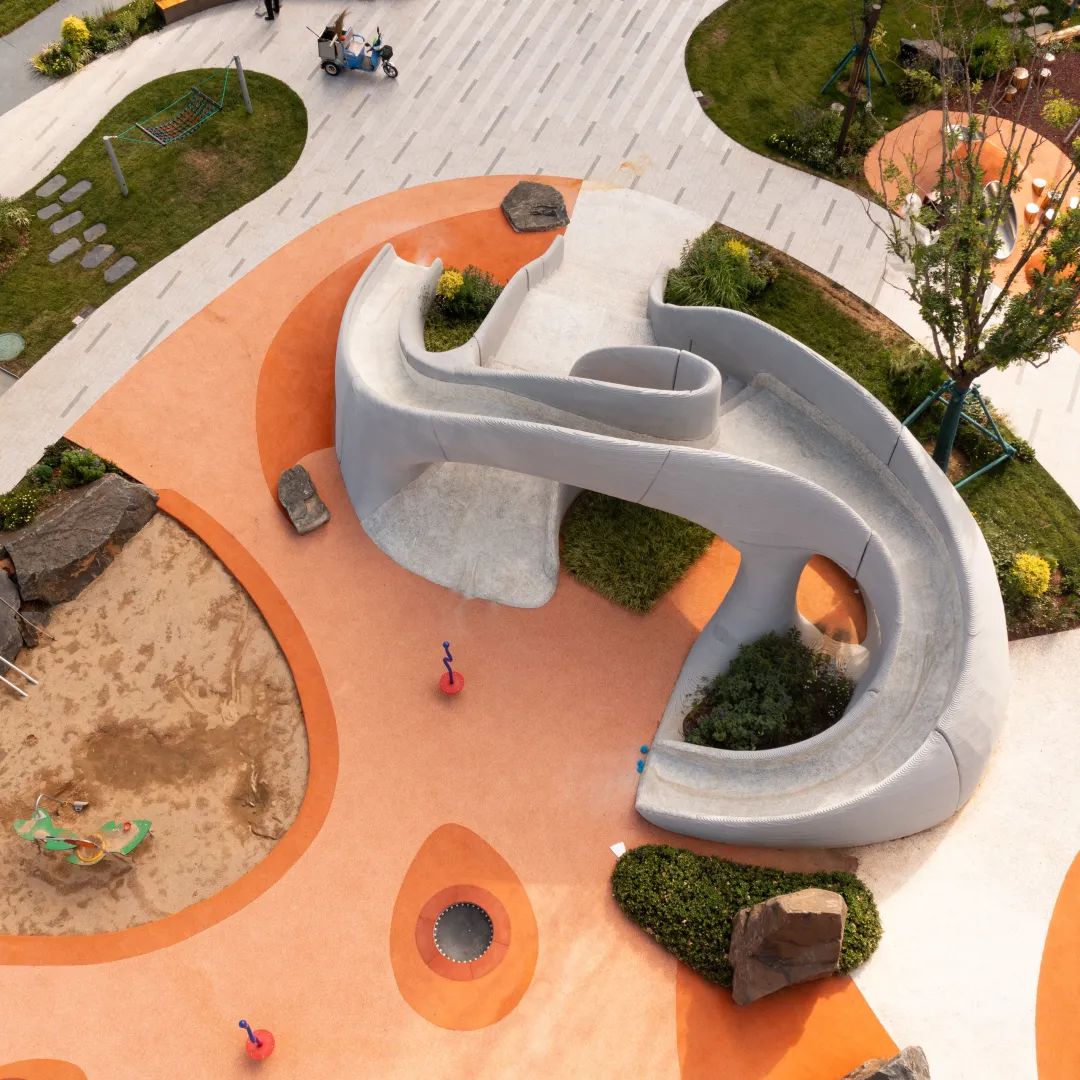

△ 集成三条大滑梯与休息遮阴的混凝土主装置
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

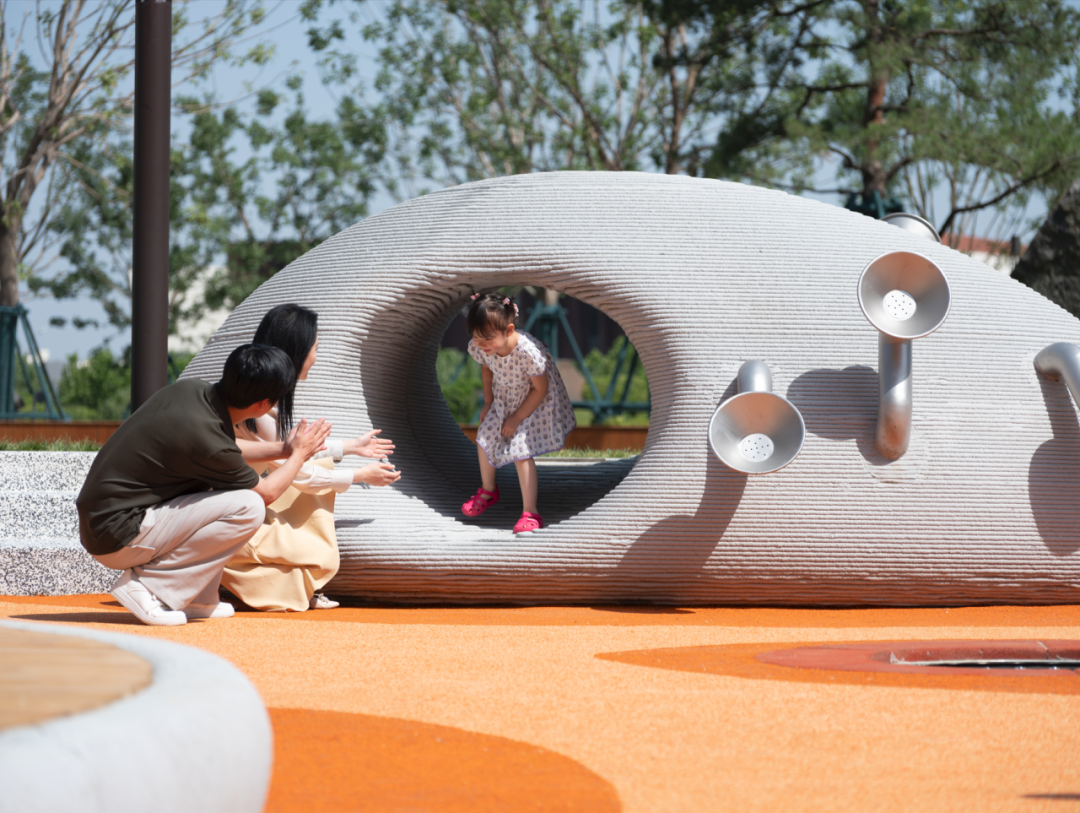

△ 幼儿钻洞与传声筒
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

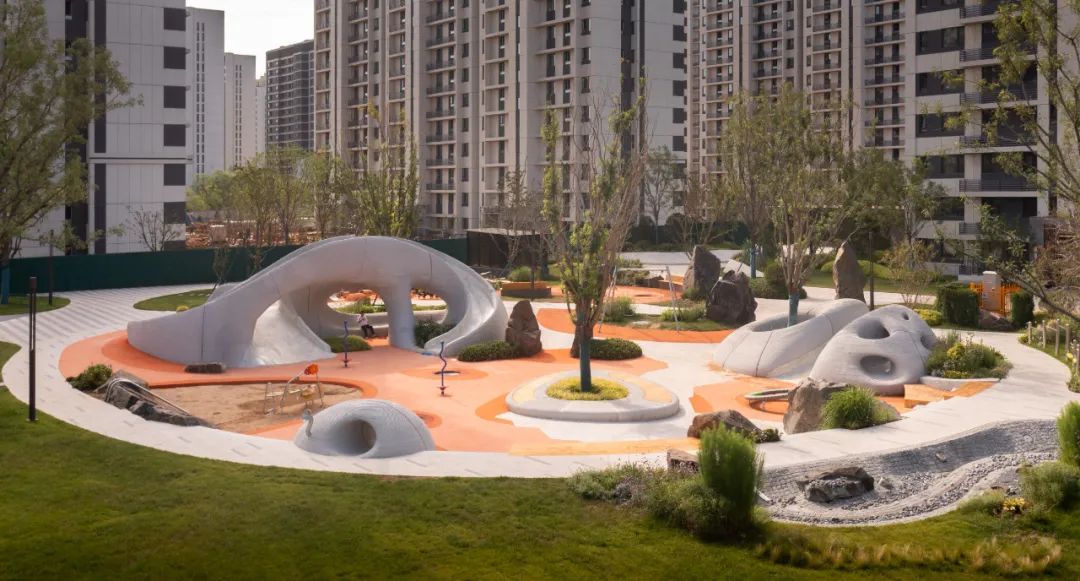

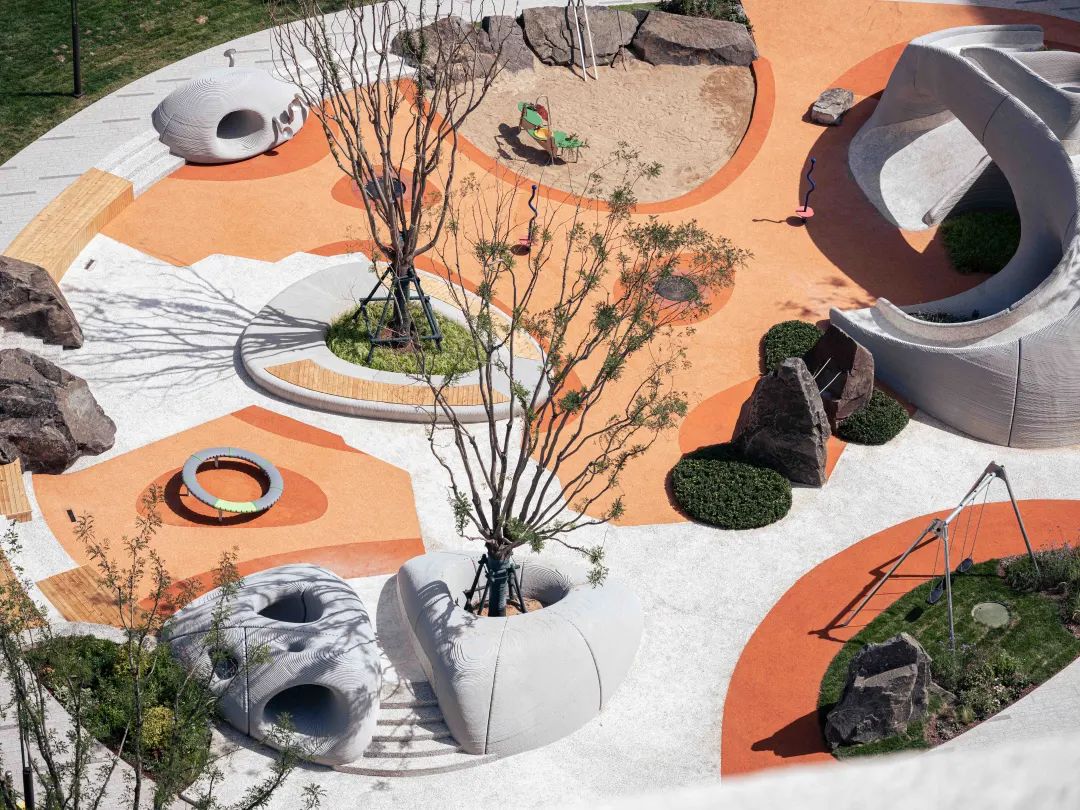

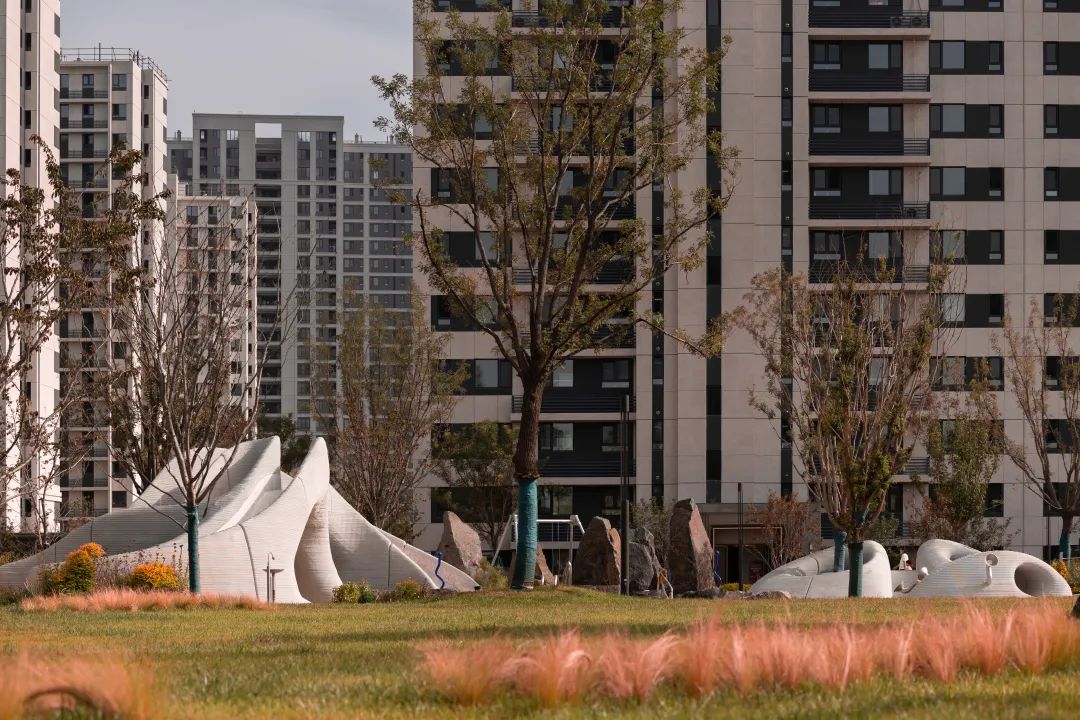

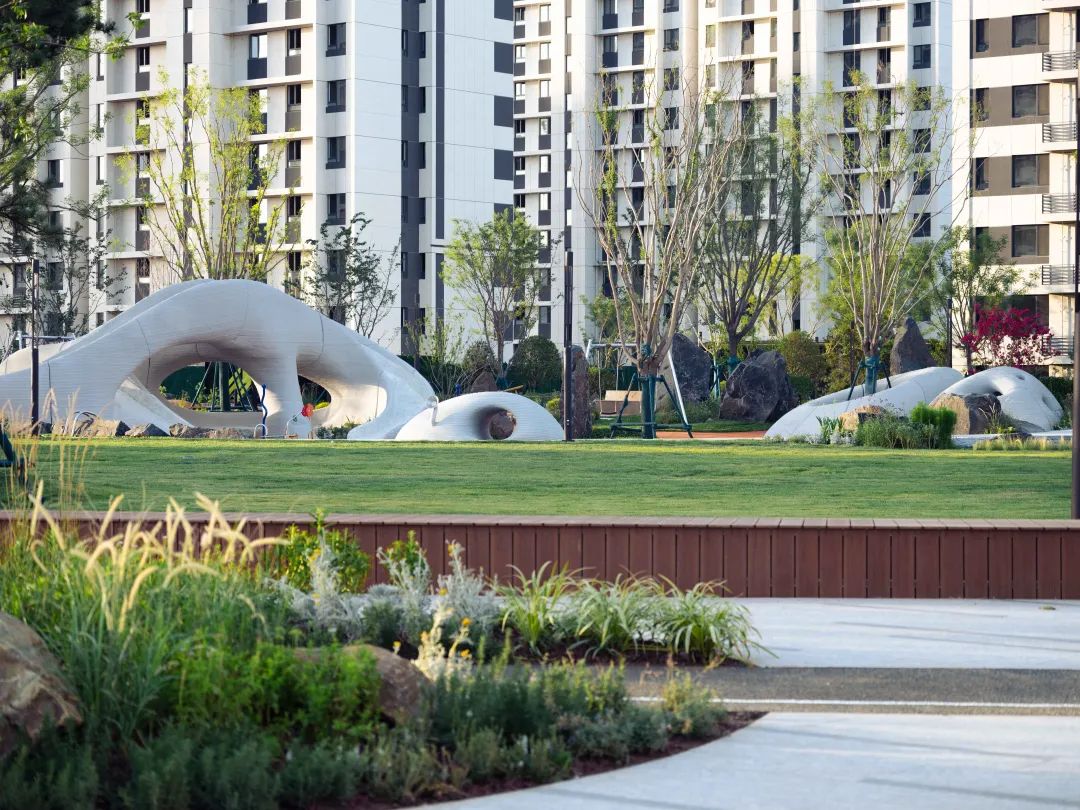

△ 嵌入场地环境,构成主要视觉轮廓的几组混凝土3D打印装置

层岩峡谷Layered Canyon

3D打印工艺独特的层积岩纹理,与周围的自然置石景观相得益彰,既满足当下使用功能,又不失探秘野趣氛围。孩子们在“巨石”中嬉戏,仿佛穿梭于真正的山峡之间。 同时,从细腻的曲面造型中,自然衍生出的凹凸与坡面,形成了台阶、扶手、滑梯、看护座椅等元素。实现了功能性与装置造型的和谐统一。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

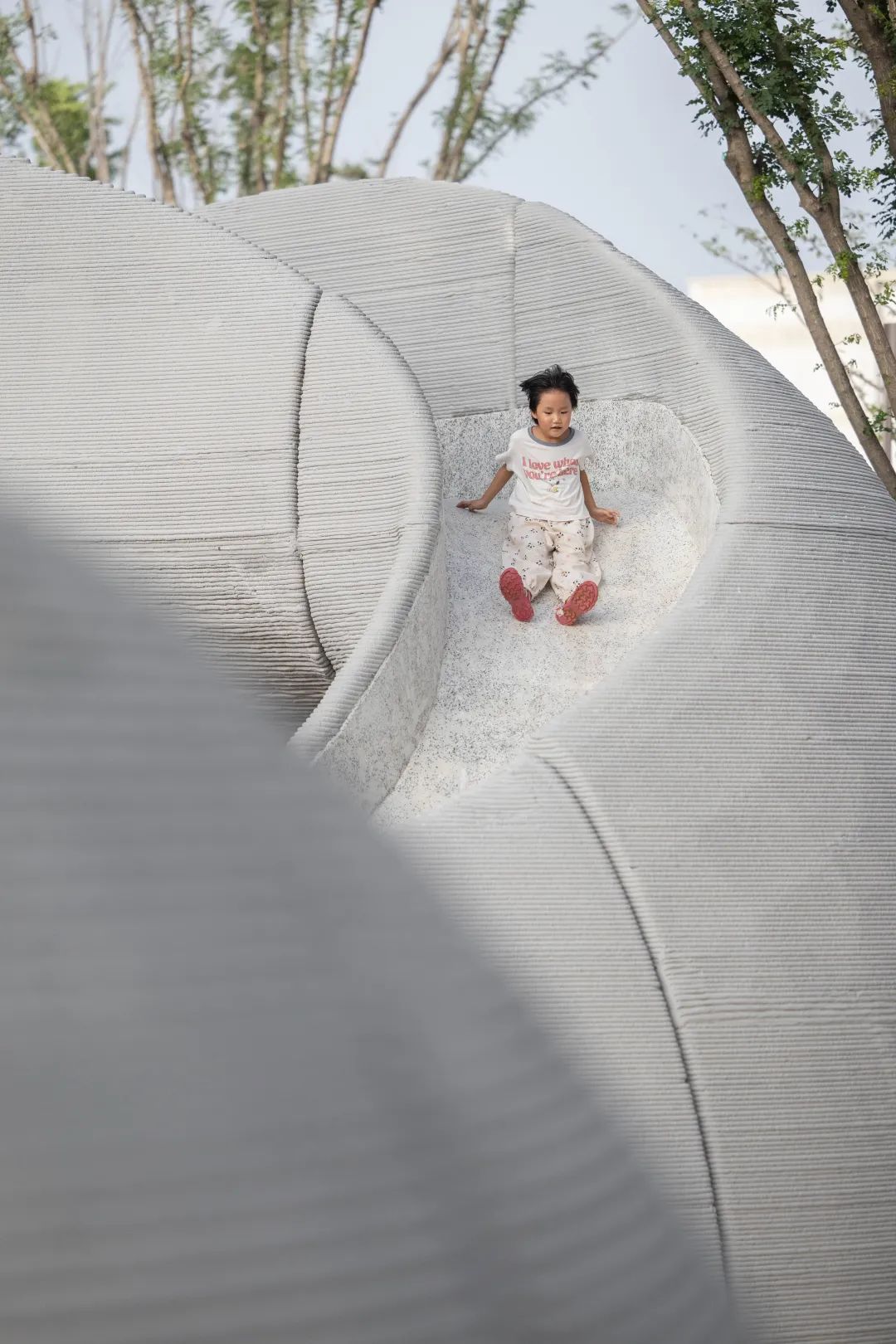

△ 粗糙表面内部的光滑滑梯面
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

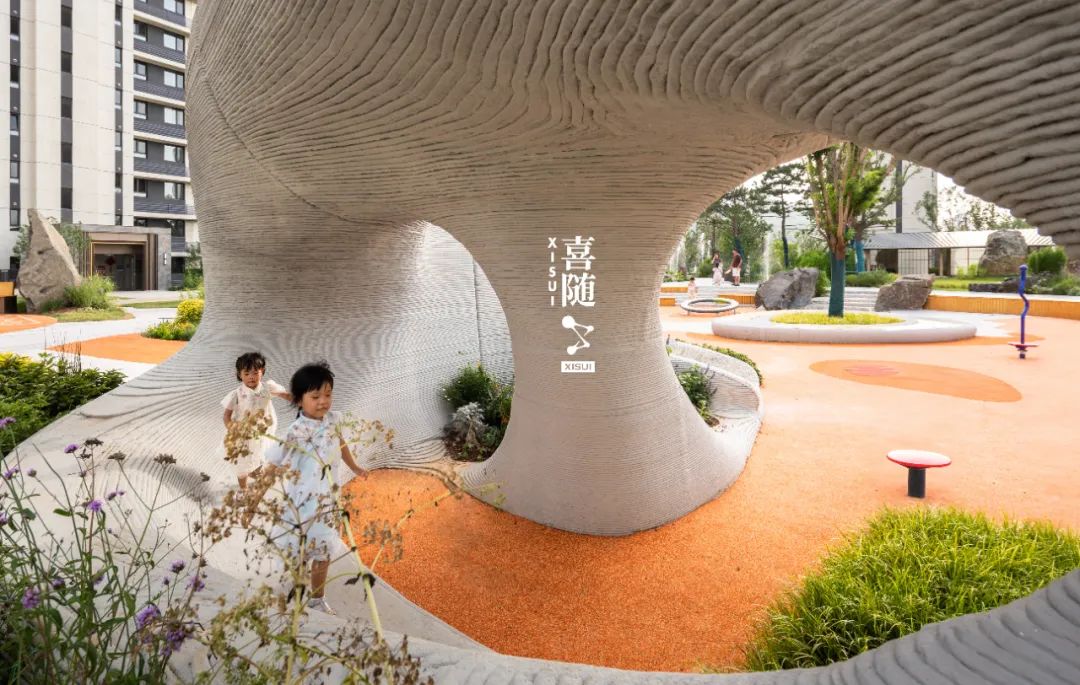

△ 下部形成遮阴与座椅看护空间
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

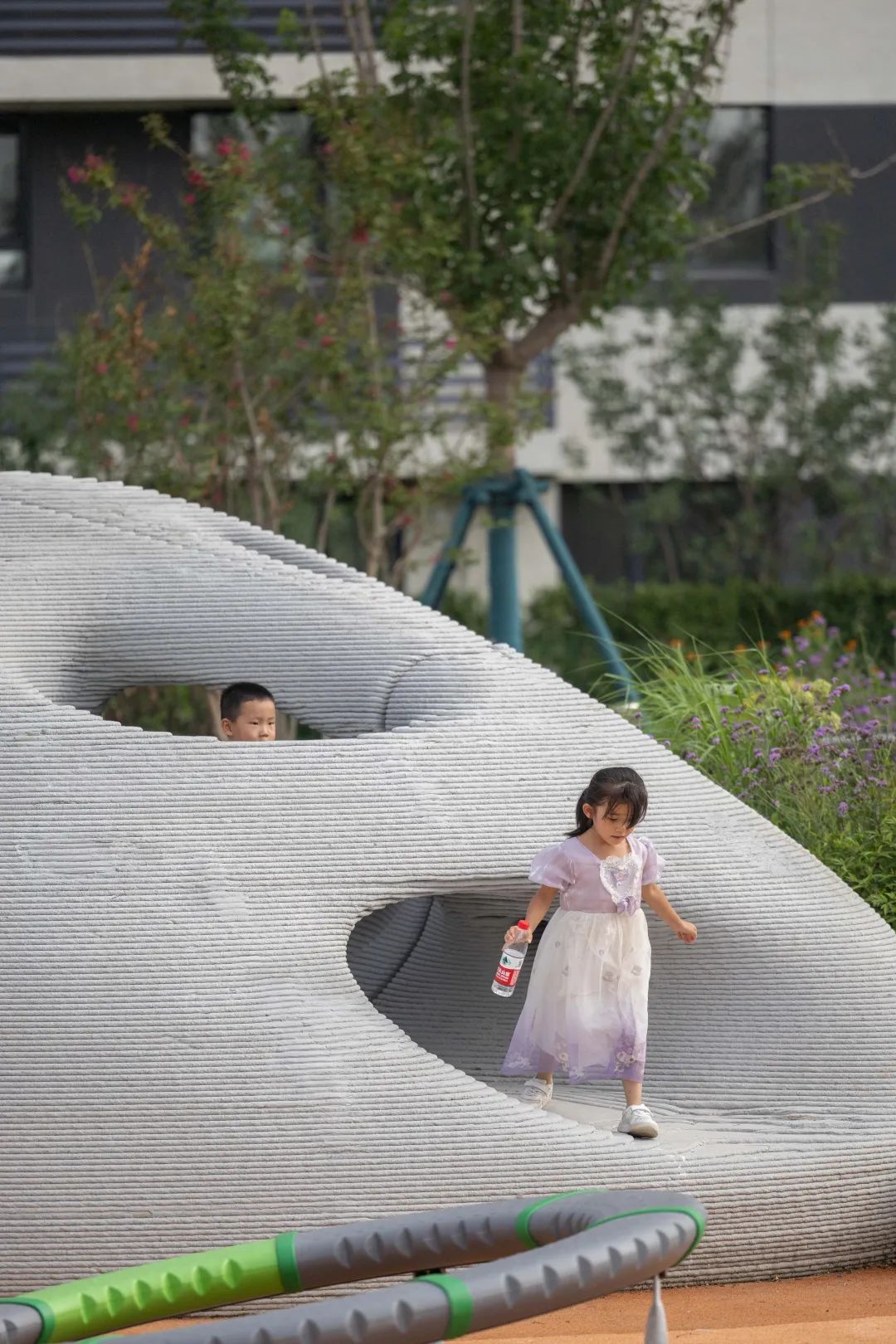

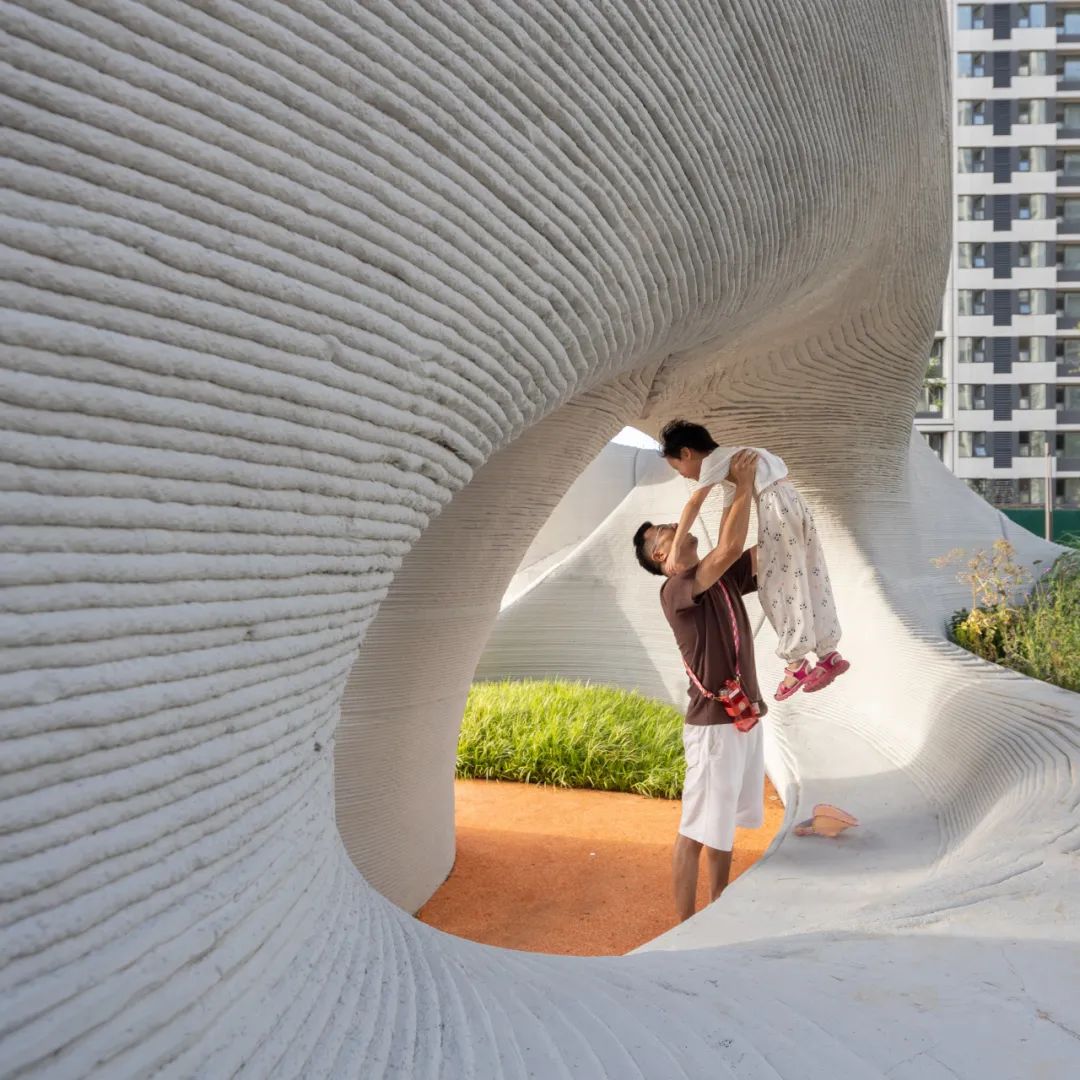

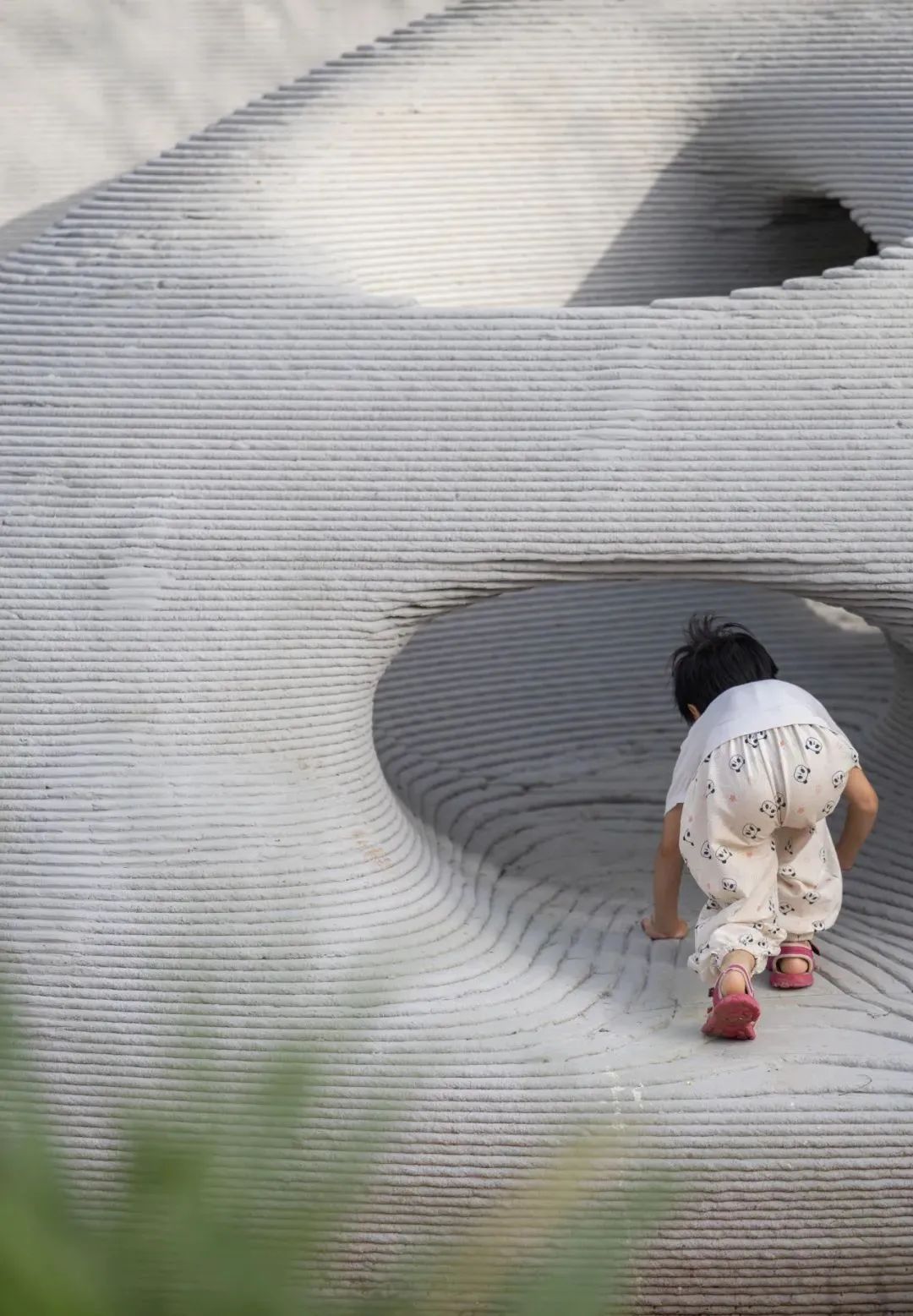

△ 层积岩纹理构成洞穴质感

安全趣味 Safety and Fun

儿童游戏场地的安全性与趣味度尤为重要。所有通过3D打印创造出的景观装置,边角都被设计得圆润柔顺、无尖锐棱角,避免了儿童在游戏过程中可能发生的磕碰伤害。同时,洞穴场景与滑梯、钻洞、传声筒等活动游戏玩法紧密结合,使得园林环境与儿童活动在形式与功能上达成了奇妙的统一。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

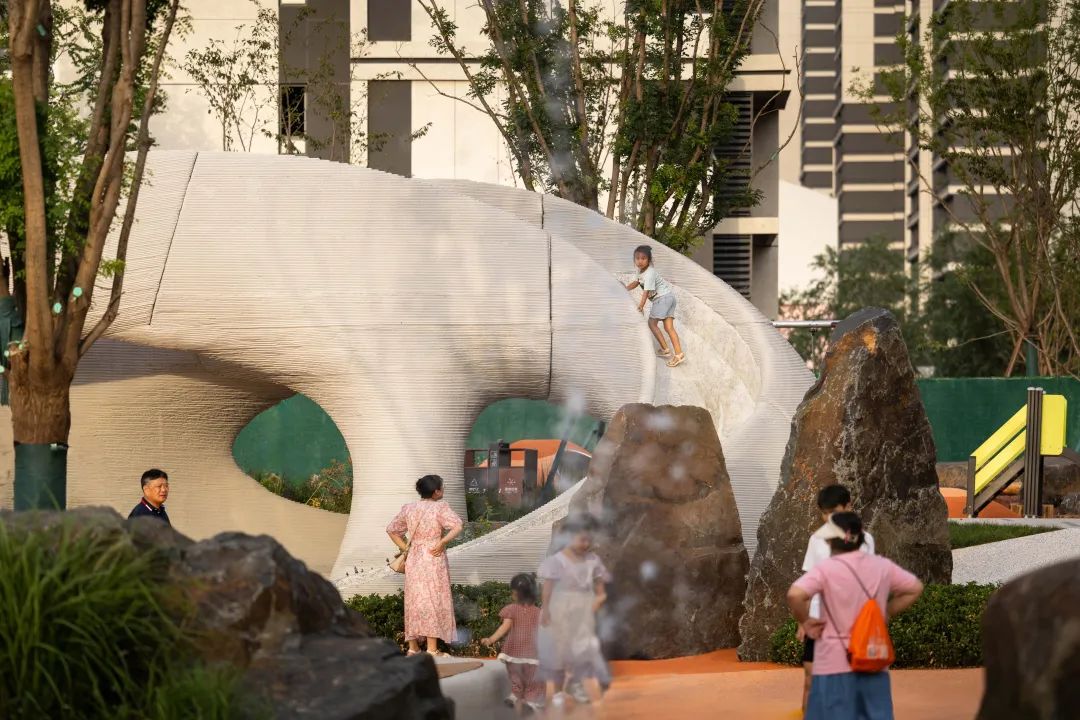

△ 社区使用中的活动场景
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

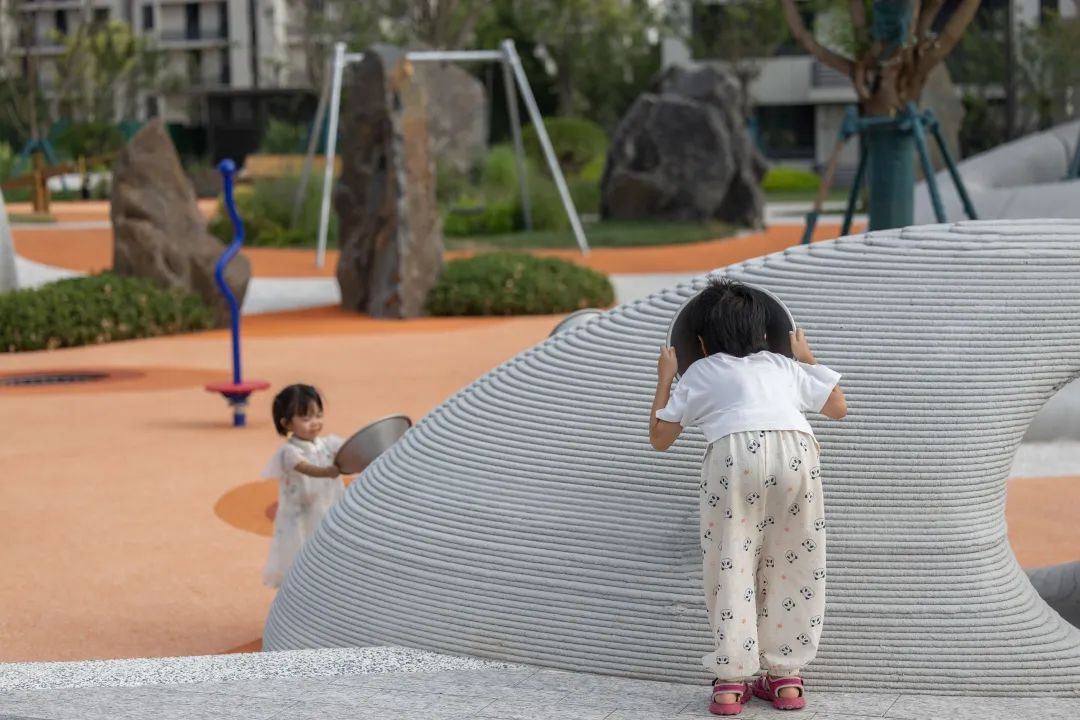

△ 传声筒
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
△ 顺滑岩洞质感的秘密空间

设计师说 | Designer Say

胡一昊: 景观构筑物及景观装置,往往体量较小,荷载要求低,功能需求简单清晰。 在3D 打印混凝土技术的应用上,相比于建筑领域,景观项目或许拥有更加丰富的使用场景。

尽管当前3D混凝土材料技术,仍面临一系列挑战,诸如受力均匀性不够稳定、配筋手段相对单一等。但巨石公园所采用的3D打印材料,其平均强度达到50MPA,超越了传统的C40混凝土强度标准。这一技术指标,已足够满足大部分景观装置及构筑物的结构需求。

在景观项目中,户外耐久性、自然造型的实现能力、施工安装的简便性,以及人力成本的节约,成为首要考虑的因素。而3D混凝土打印技术,正是以其在这些方面的显著优势,成为一种较为理想的选择。

巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计
巨石公园·3D混凝土打印的儿童景观空间 / 喜随设计

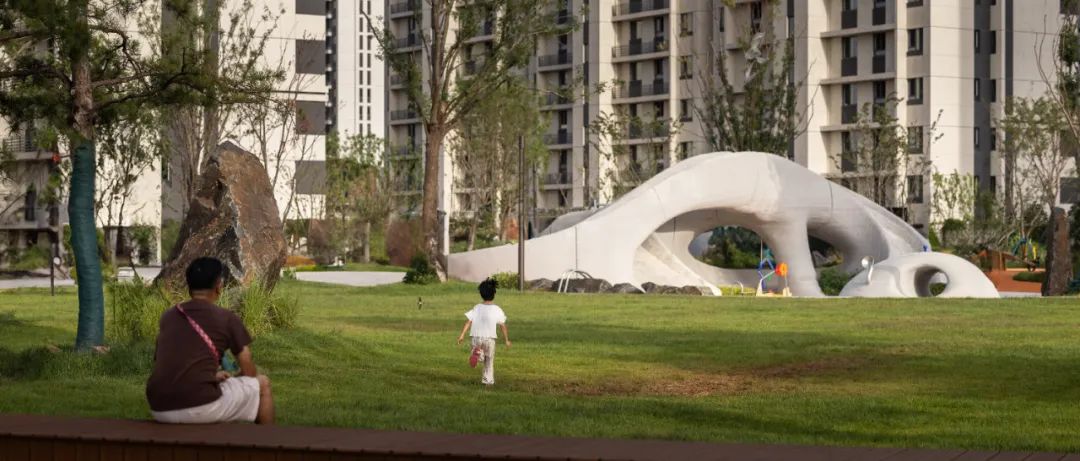

△ 融入社区自然绿地的整体氛围

项目信息

项目名称 | 巨石公园 · 首个3D混凝土打印的儿童景观空间

甲方单位 | 济南万科

项目地址 | 山东省济南市历城区将山北街万科雪山城云湾园

项目面积 | 4000 ㎡(仅儿童设计范围

竣工时间 | 2024年6月26日

设计单位 | 喜随设计

设计团队 | 胡一昊 彭阳 李铖蹊 郑孟子 陈文琪 阮成昕 刘一何 褚天成

结构设计 | 栾栌构造设计事务所

摄影&视频 | 沉璧视觉
