说起来现代主义也一百多年了,早已经从当初的叛逆少年变成如今的平平无奇。现在的建筑师无论拿到什么样的任务书第一反应都是先拉个体块。

说起来现代主义也一百多年了,早已经从当初的叛逆少年变成如今的平平无奇。现在的建筑师无论拿到什么样的任务书第一反应都是先拉个体块。

江山代有才人出。

现在建筑界的前卫少年是谁?

非线性认第二没人敢认第一。

虽然非线性参数化设计喊了这么多年,也是方案多建成的少,连大魔头哈迪德也有十年没建成项目的空窗期。其实原因很简单,要建成一个非线性设计的建筑方案,两个条件必不可少:

一个是要有一个有钱舍得砸的甲方,不是那种一般的有钱,是非常非常非常。。。有钱的那种。连悔创阿里的杰克马和小目标一个亿的王健林也没建成个像样儿的来。建成非线性项目最多的地方是哪儿?不用说你也猜到了,就是遍地土豪的迪拜啊。


另一个条件就是要有很大的地,不是说绝对的大,而是相对建筑面积来说很宽敞的场地,才能够使那些非欧几何形施展开来。

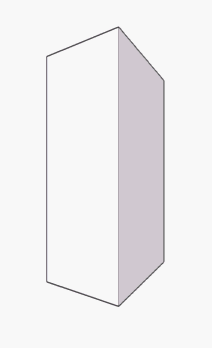

然而在事实上,先不说土豪甲方这事儿就是可遇不可求的,单说用地,城市中我们见到的情况一般都是这样的:


在寸土寸金甚至寸土寸钻的当代都市能有个弹丸之地已经实属不易,甲方爸爸不想花钱还总想着要炫酷的效果,讲真,你还有办法吗?

有人就有。

比如UNstudio。

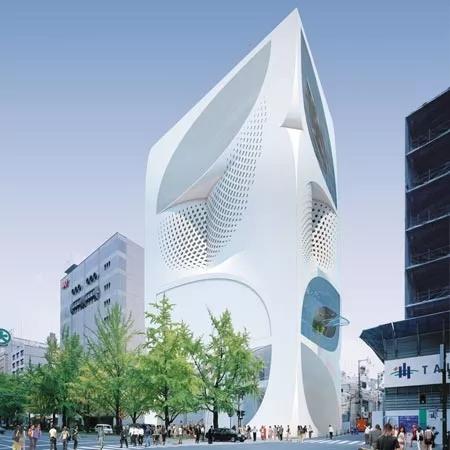

这是UN给LV设计的东京银座旗舰店。


东京银座不用我多说了吧?全世界最贵的奢侈品街之一。

日常就长这样:


多少一线品牌只能在夹缝中求生存。

UN硬是在这夹缝中杀出一条血路。

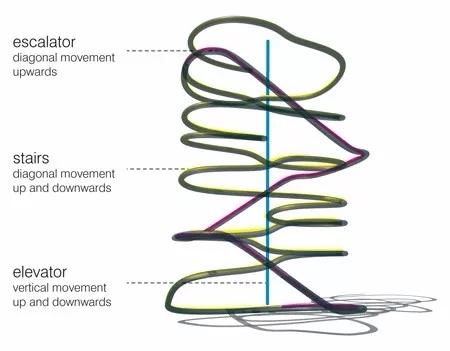

这座据说将成为lv全球最大旗舰店的建筑别看外表还算含蓄,但真正的bigger与非线性体现在内部,它的交通系统长这样:


是不是有点晕?

别着急,

今天我们就来拆这个看着很“方”的建筑。


划重点:

当你拿到的任务书限制因素使你的建筑形体只能做一个大方块时,不要为形体单一而方,因为丰富的内部空间照样可以使你的建筑别具一格。


操作步骤:

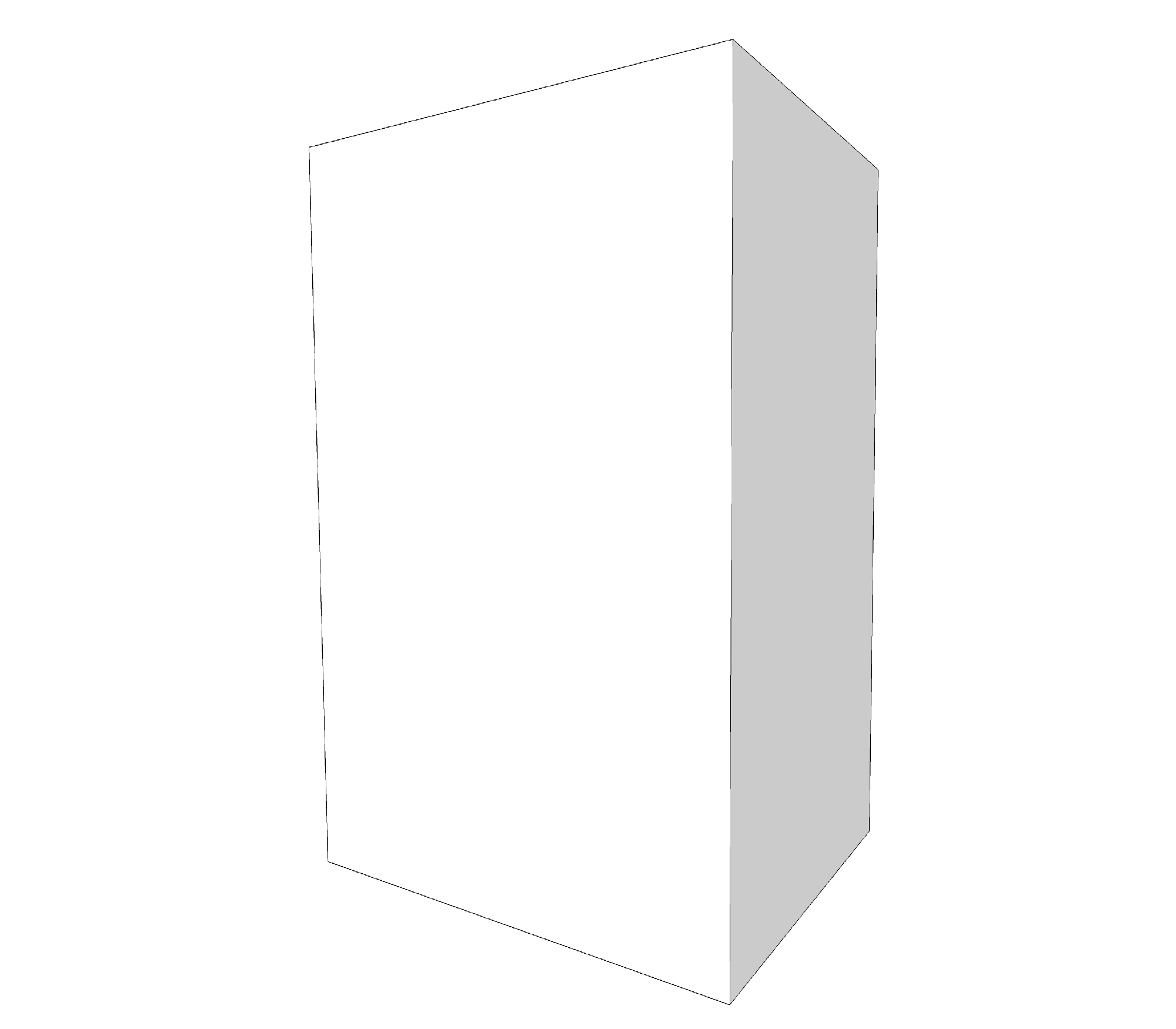

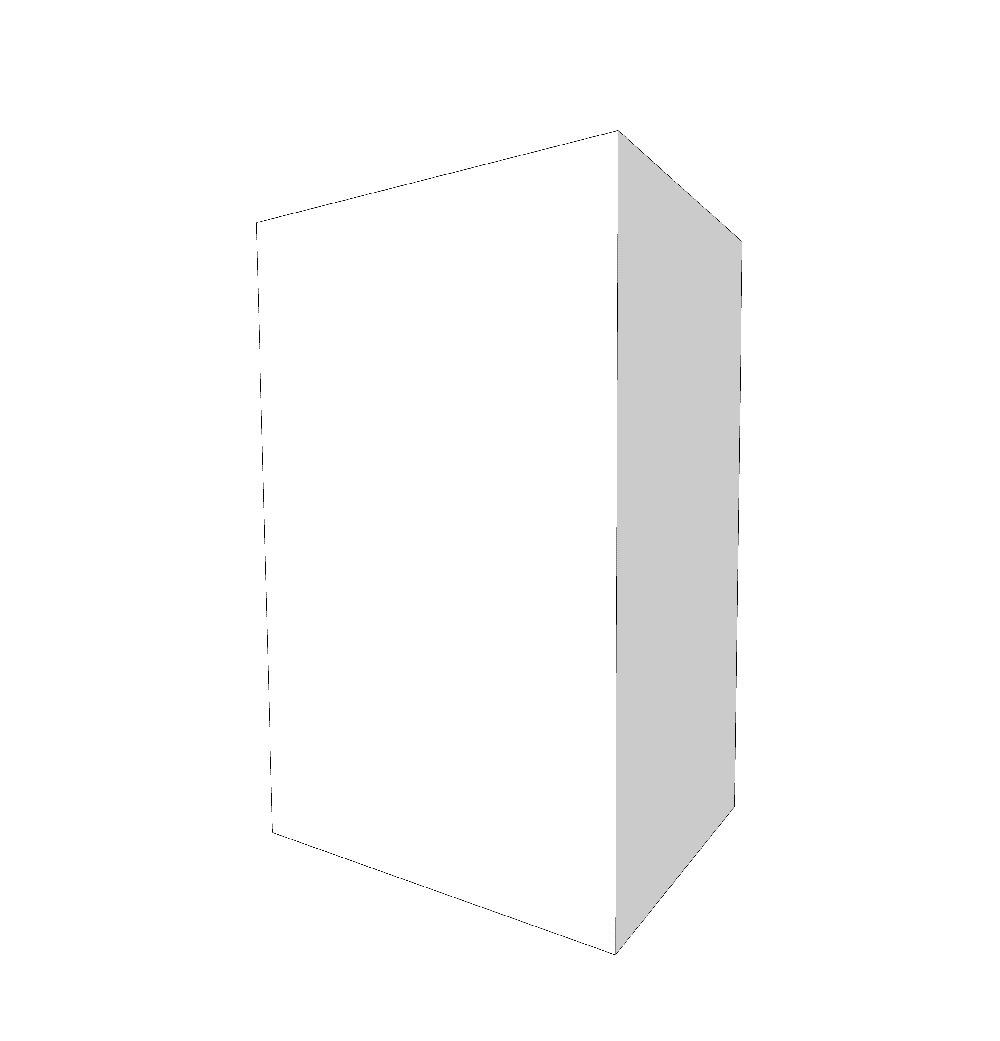

1.首先,你要将你的建筑体块根据大的功能分区进行垂直分割。在这个方案中,UN将整个体块分为三大块,每一大块主要展销路易威登的一个分支品牌,以方便顾客能够准确找到自己心仪的品牌并进行商品的挑选。

360se_picture (1).gif

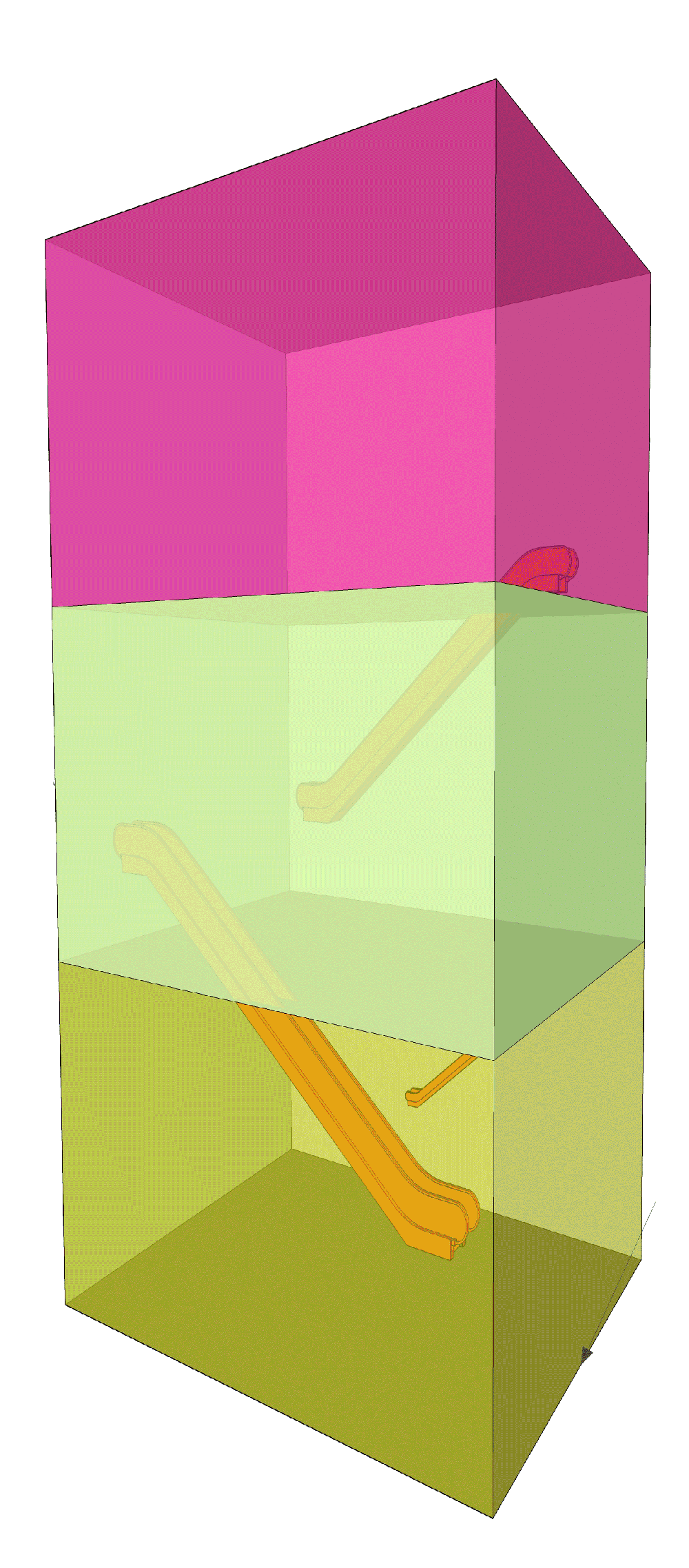

2.然后用直行电梯这一“快进程”来联通三大块品牌分区并分割楼层,电梯并不是在各层都停留,而是跨越楼层只连接各品牌分区。

360se_picture (2).gif

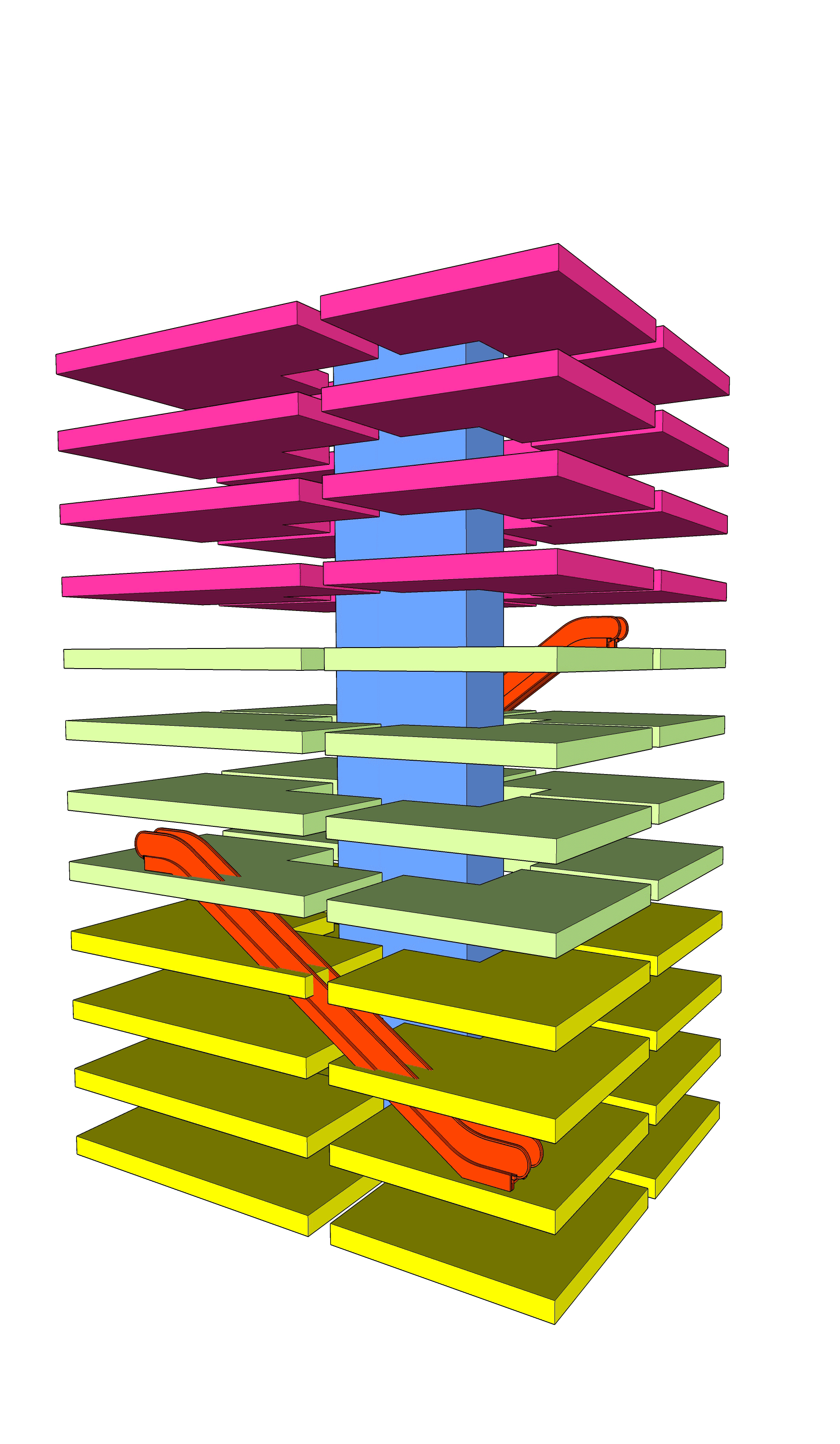

3.之后根据结构要求在建筑体块中布置核心筒,并将每一层楼板以核心筒为中心进行分裂。在这个案例中UN-studio将各层楼板均割裂成了田字格般的四个小楼板,并减去一些楼板形成通高空间。

经验 | 怎么把一个平庸的长方形搞成一个炫酷的非线性?

经验 | 怎么把一个平庸的长方形搞成一个炫酷的非线性?

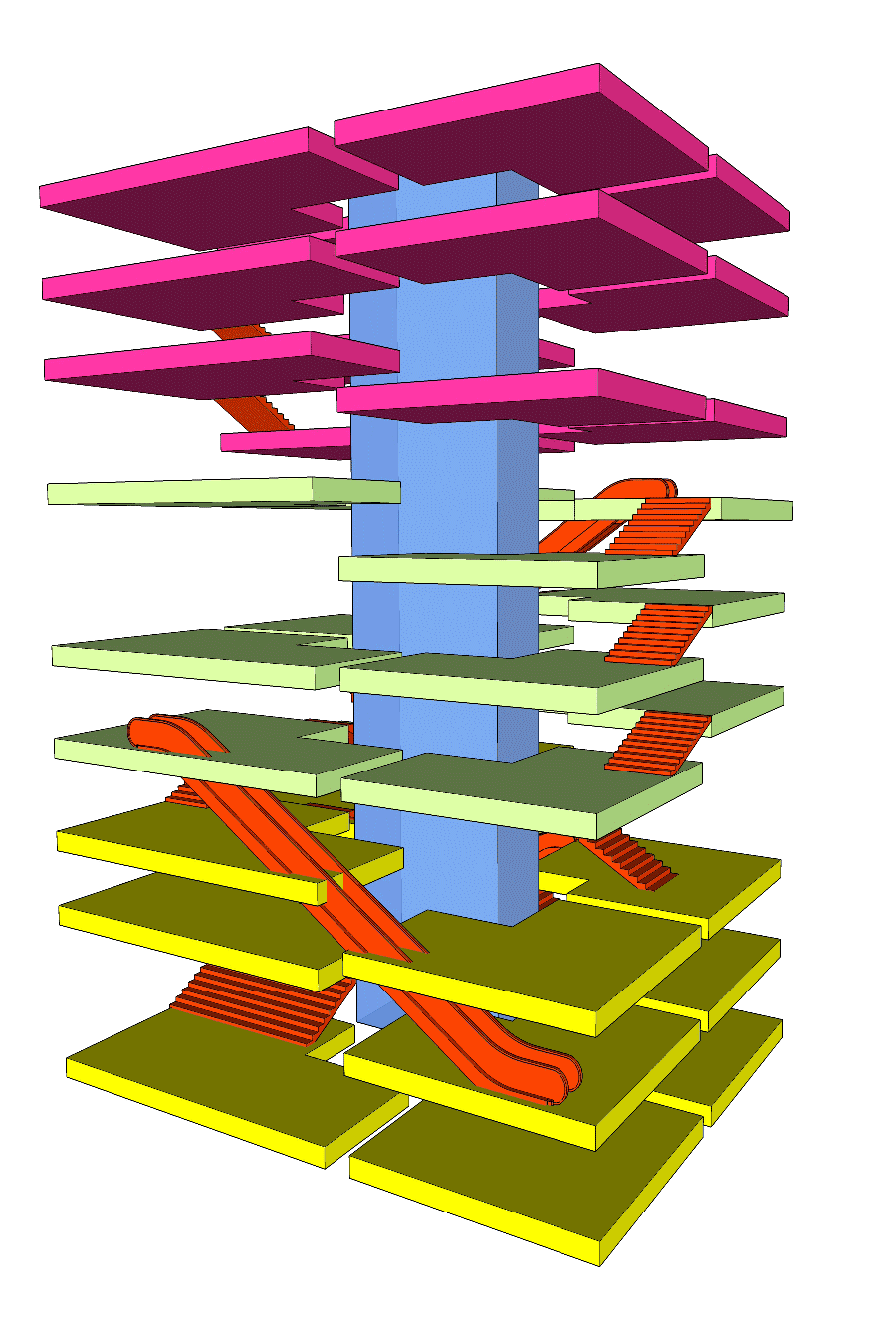

4.然后将各大块中的楼板进行相对垂直方向上的错位,UN-studio是按照他们一贯的手法通过螺旋上升状的原则进行错位的,一层层错位的楼板如同螺旋楼梯的一级级台阶盘旋而上,各小平台直接用小楼梯串通连接。

360se_picture (4).gif

5.被分割的楼板此时可以被设计成各种形状,由于三叶草是UN-studio最为偏爱的形体原型,又契合了LV的商标,所以小楼板被削成了叶子的形态,消去的部分又成为了各种形状的通高空间,使得整体空间更加有通透性。

经验 | 怎么把一个平庸的长方形搞成一个炫酷的非线性?

经验 | 怎么把一个平庸的长方形搞成一个炫酷的非线性?

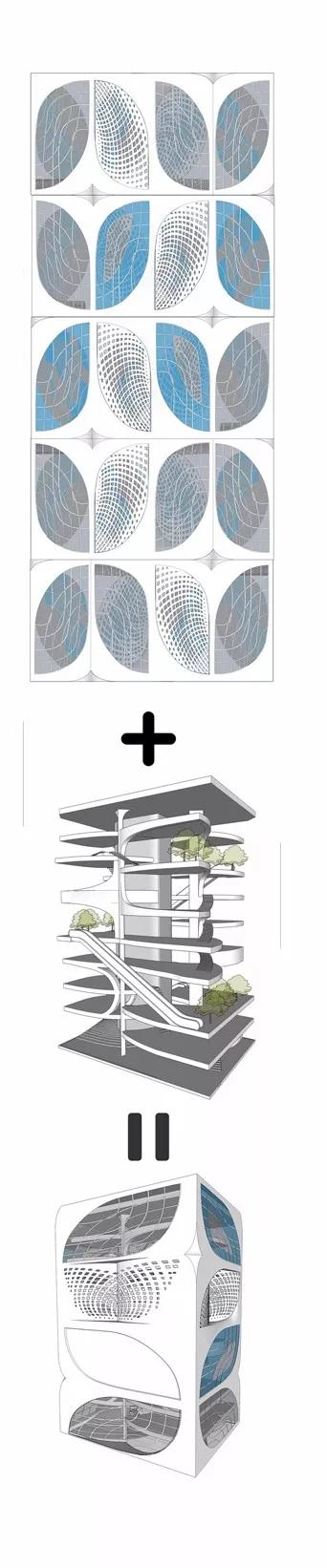

6、最后再加上你喜欢的各种表皮就大功告成啦!


再看一遍完整过程。

360se_picture (6).gif

怎么样?今天的套路你学会了吗?

要记住,只要脑袋不“方”,一切的方就都不可怕!
