MAD公布巴黎蒙帕纳斯大厦改造方案
▼
类别：建筑
设计公司：MAD
年份：2017
地点： 法国巴黎
图片来源网络
“我们应该建立一个新的审视角度，思考人类该如何与我们的内心以及周遭的环境相处。”——马岩松
▼参数化视频▼
▼项目简介▼

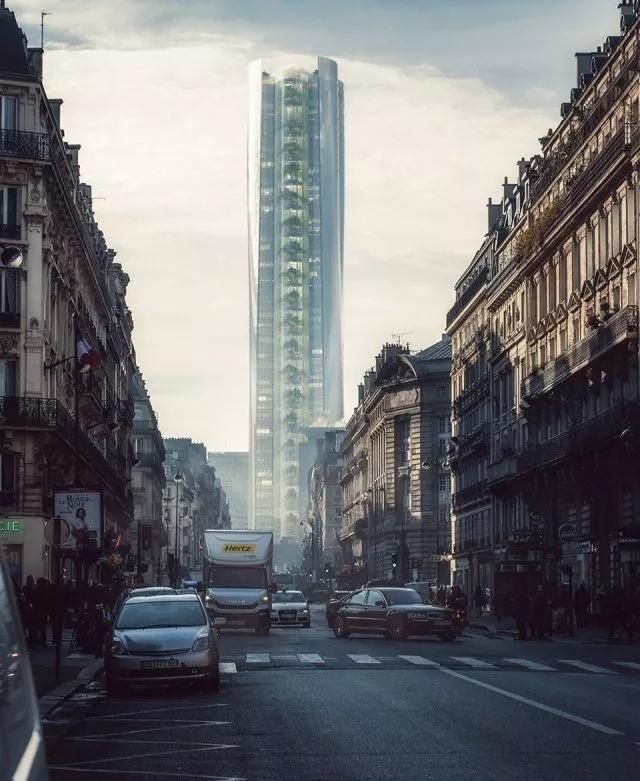

马岩松率领的MAD建筑事务所近期公布了在法国巴黎的蒙帕纳斯大厦 (Tour Montparnasse) 的高层改造竞赛方案“都市蜃楼”。
图片来源网络

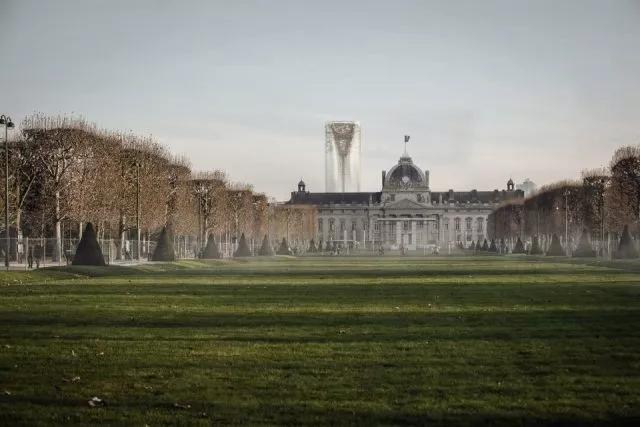

MAD的设计将这栋巴黎市中心的巨大黑色方盒子大楼，用镜像“倒挂”了巴黎城市，成为与天空“融为一体”的光的艺术。
图片来源网络

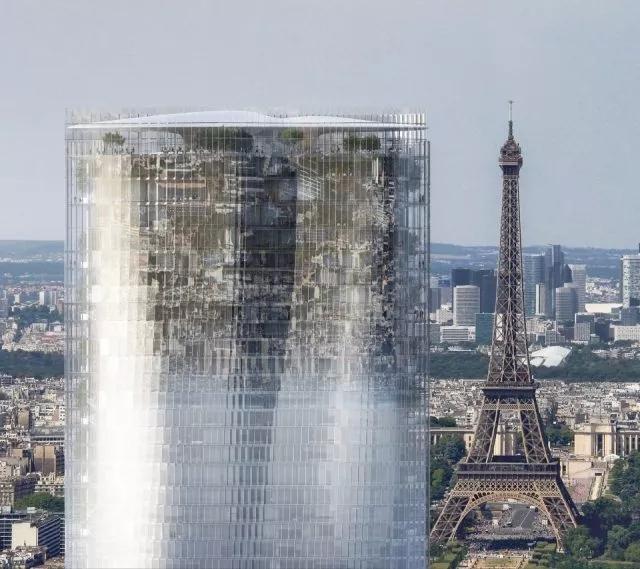

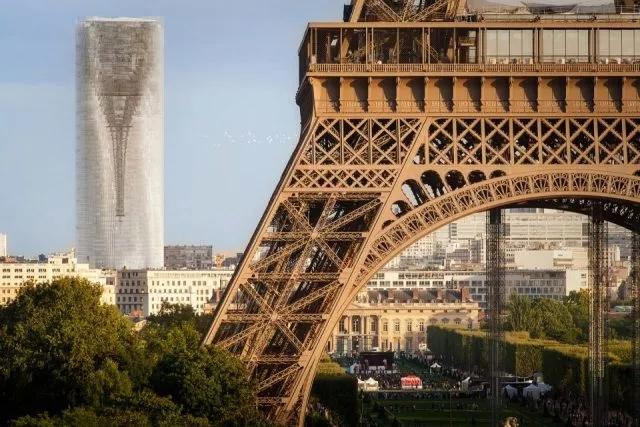

建筑一侧映射埃菲尔铁塔，它展示了一种与历史呼应的非同凡响的方式，在巴黎的城市肌理中十分耀眼。
图片来源网络
▼从参数化教程▼
图源Atelier P.D.

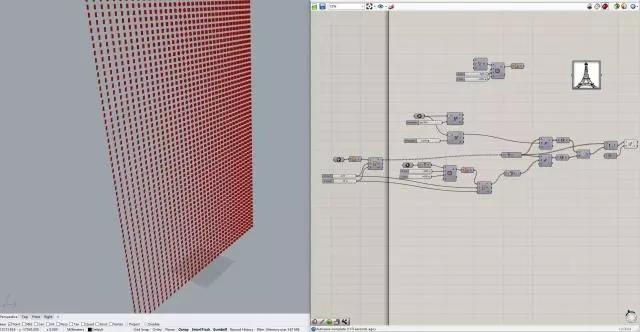

1.画一个矩形，作为最后投射的基面，并在矩形上等分取点。
图源Atelier P.D.
2.在第一步的矩形平行一侧画另一个大矩形，作为背景图的基面，同样的等分取点，曲面上点的uv值与第一步矩形上的一致。
图源Atelier P.D.

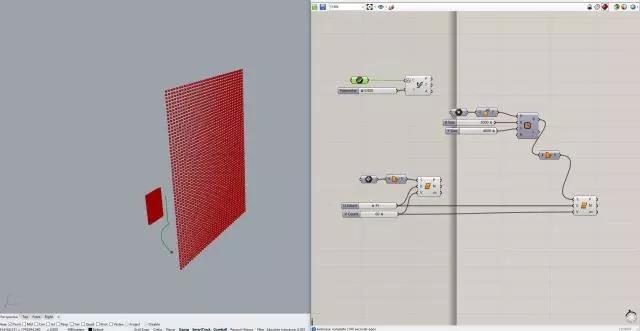

3.在两个曲面之间画一条曲线，作为视点的路径。
图源Atelier P.D.
4.以原点为顶点在xy平面上画与第二步大小一致的矩形，同时找到image sampler运算器。设置如下图。
图源Atelier P.D.
5 利用向量加和的方式算出在特定视点，能看到全部反射背景的曲面上的一系列法向量，并以这些法向量和曲面上的等分点为依据做出一系列平面。
（这一步有点难理解，可以参考中学阶段光的反射原理加以理解。）
图源Atelier P.D.
6.做出一系列出射线段，线段长度尽量长，以便于交到背景曲面。
图源Atelier P.D.
7.求出与背景曲面的交点，并将这些点的uv值赋予xy平面上的等大曲面。
图源Atelier P.D.

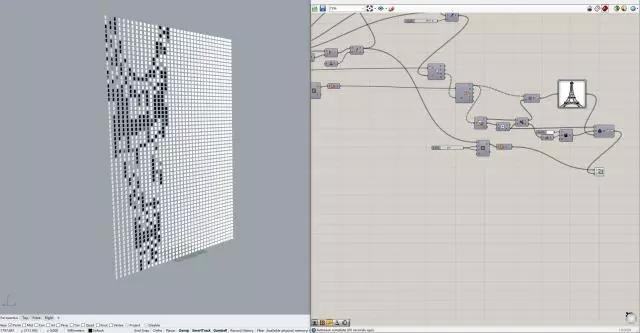

8.将特定uv值所在位置的图片像素值取出，并将剩余位置的像素值用白色替代。
用编织的方式将这两组数据组合到一起，生成一整个针对投射面的RGB值，用着色工具着色。
图源Atelier P.D.

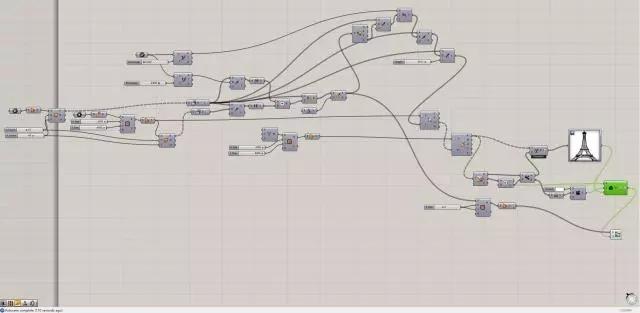

9.程序全图。
图源Atelier P.D.

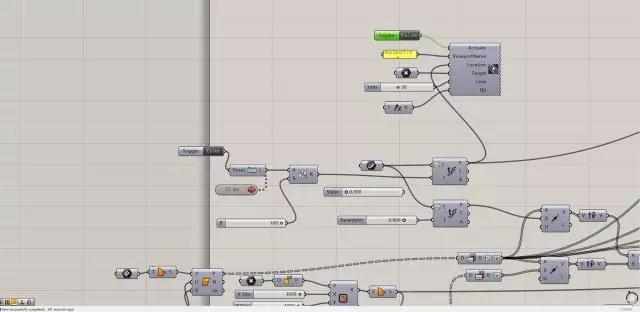

10.最后可以加上镜头与时间，生成动画效果。
gh原件：http://pan.baidu.com/s/1jIN6xls
