背景

因为日常逛建筑表现与动画ABBS论坛,突然看到论坛举办的首届CG大赛正在接受报名（具体下图可见），因为本次比赛是由主办方提供统一的模型，大家自行选择角度和效果，只要是写实风格就行，这勾起了LEEO的兴趣，所以LEEO就果断的报名了。

（大赛报名海报）

渲染前准备

在结束报名后，主办方将模型发送到了我的邮箱，但让LEEO崩溃的是，他们发送的是3ds Max格式的模型（因为本次比赛主办方是效果图公司），LEEO完全不会3ds Max啊，好吧，本次文章到此结束...

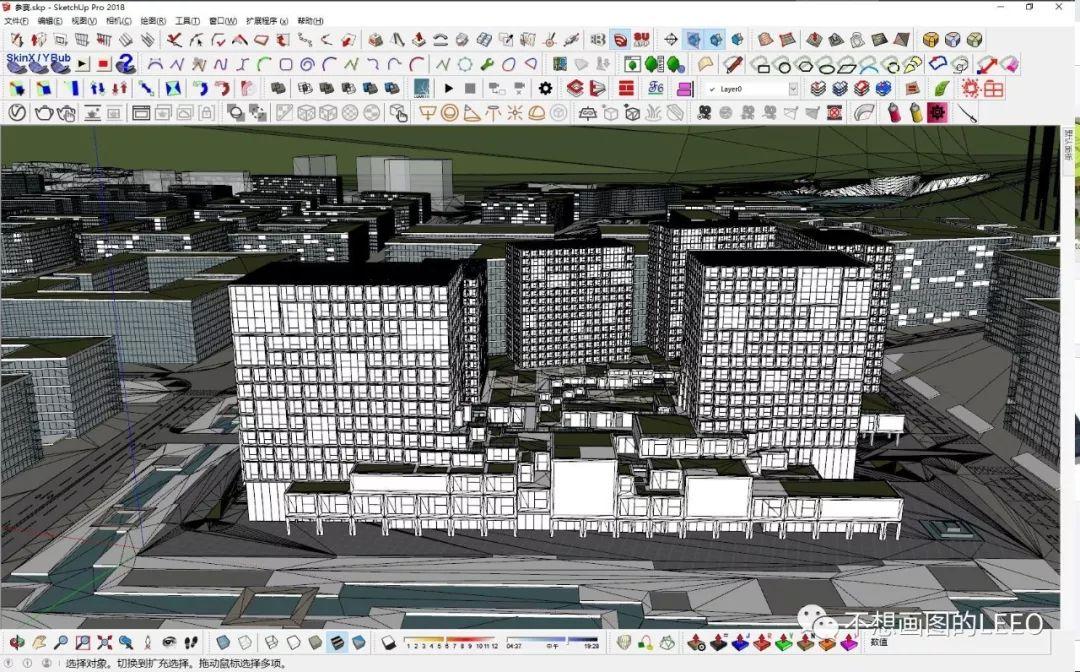

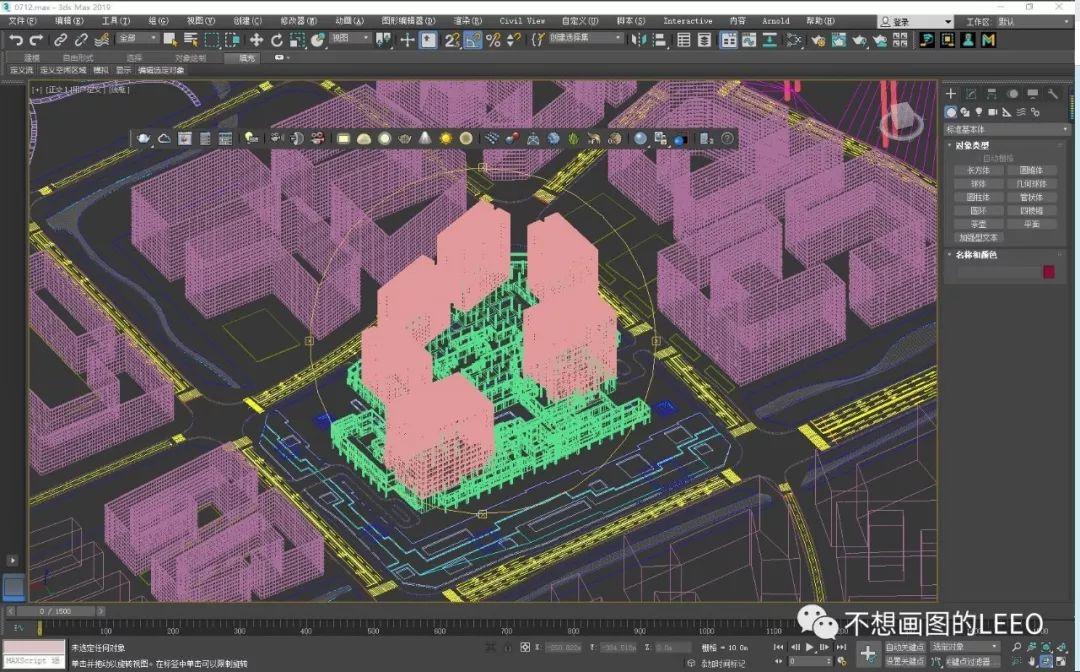

算了算了，不能还没开始就已经结束，所以只好初步的学了下，总算看到了模型全貌，如下图

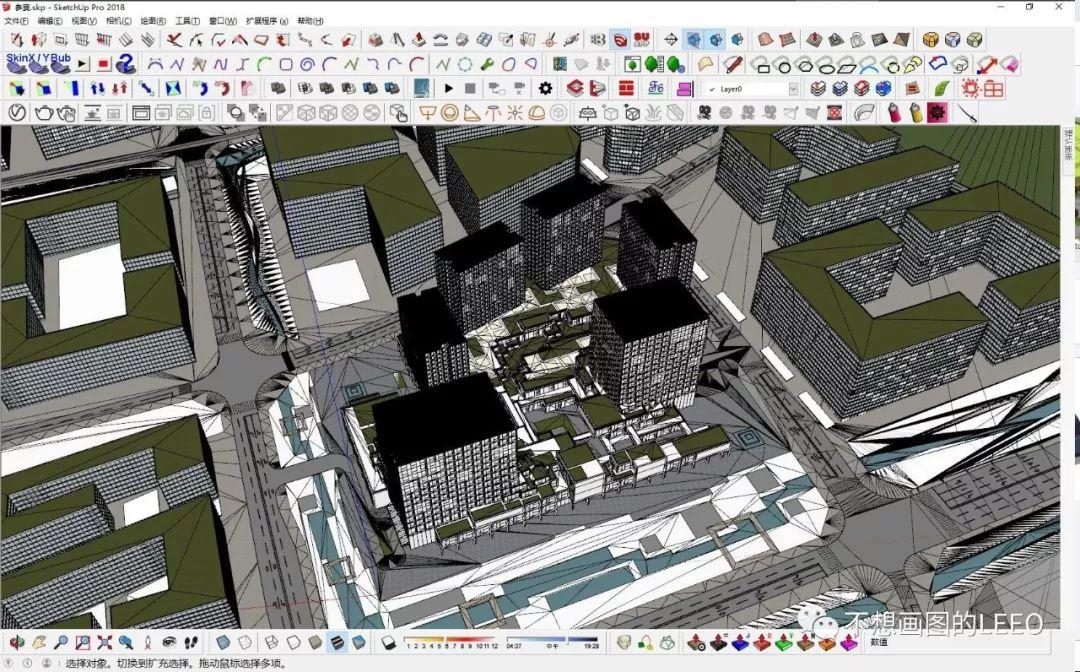

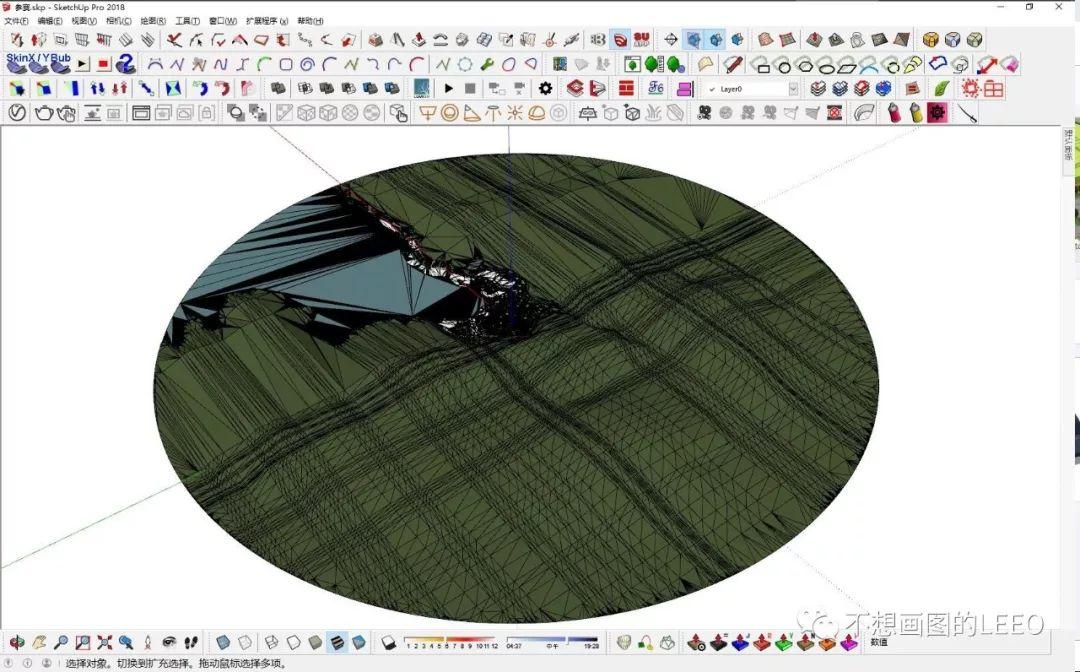

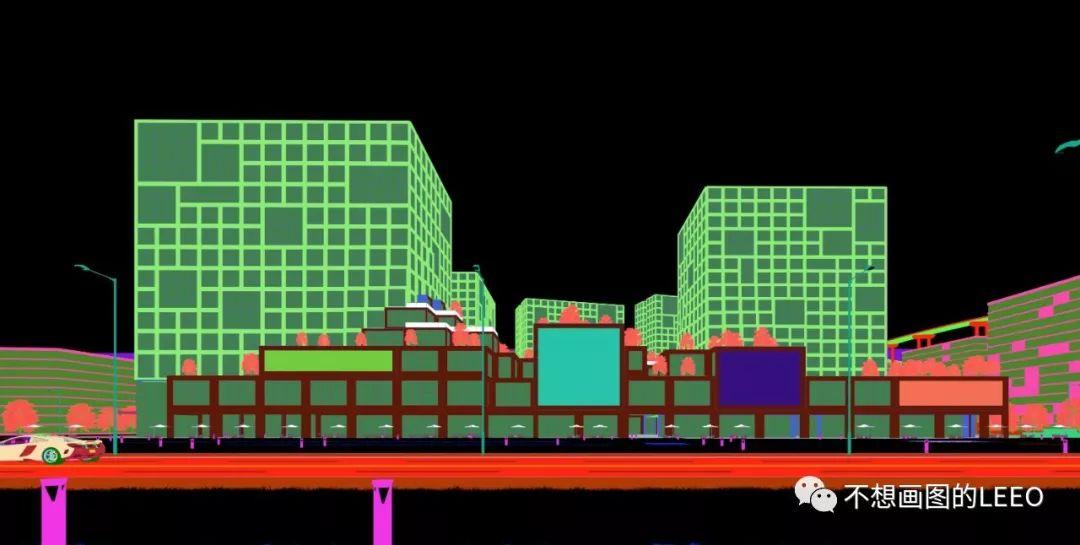

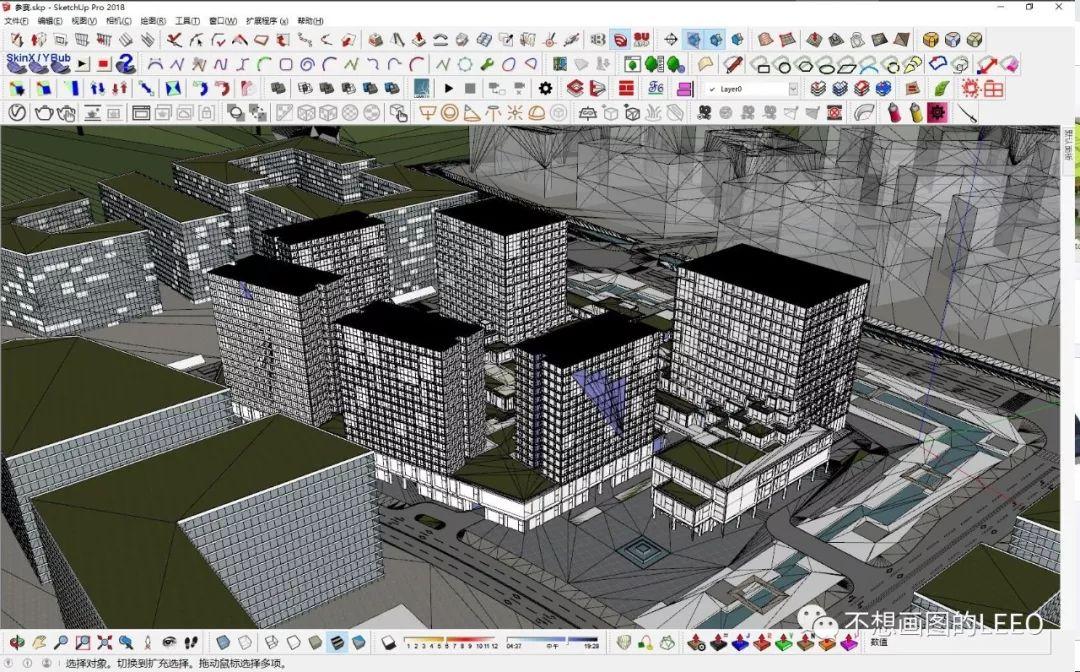

因为LEEO是使用Vray for SketchUp 渲染，所以用插件将3ds max模型导成Skp格式模型，漫长的等待过程结束后，LEEO迫不及待打开模型，得到了下图的模型...

......

当看到这一堆堆乱线时，LEEO内心是崩溃的...不过后来看了下模型只是有多余的线，其他一切都还好，所以，只能暂时压住自己的洁癖，开始接下来的工作。

角度选择

首先LEEO通过在网上搜索，基本明确自己想要做到一个什么样的效果，所以根据想要自己选择的角度也明确了想要做的效果。

（网络上搜索到的效果图，以此作为本次效果图的参考）

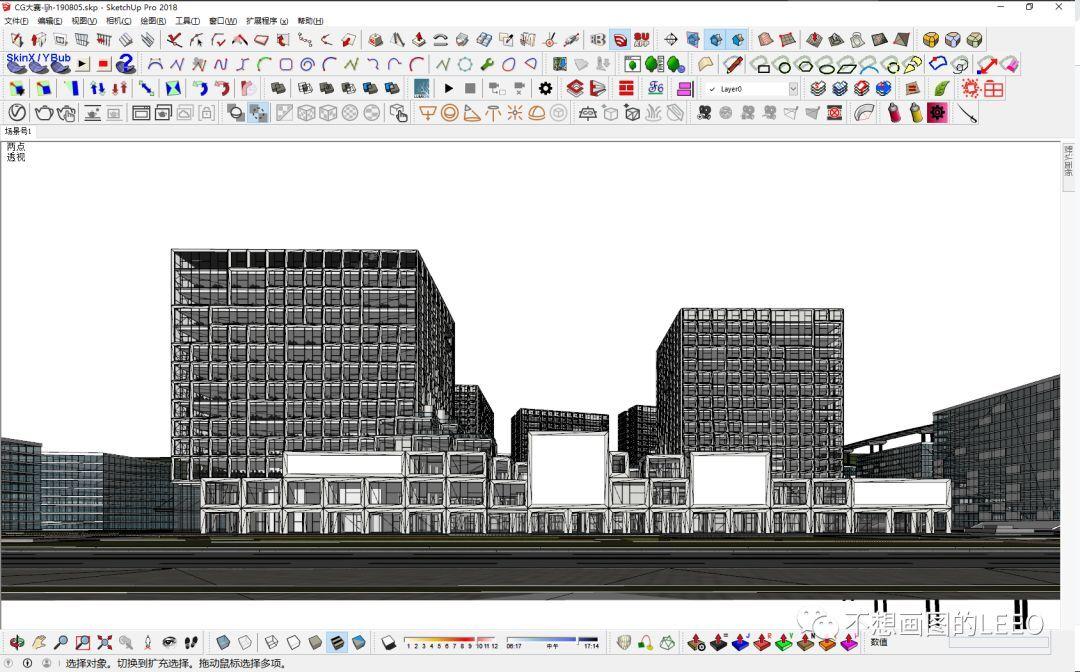

（最终选择的角度）

渲染调试

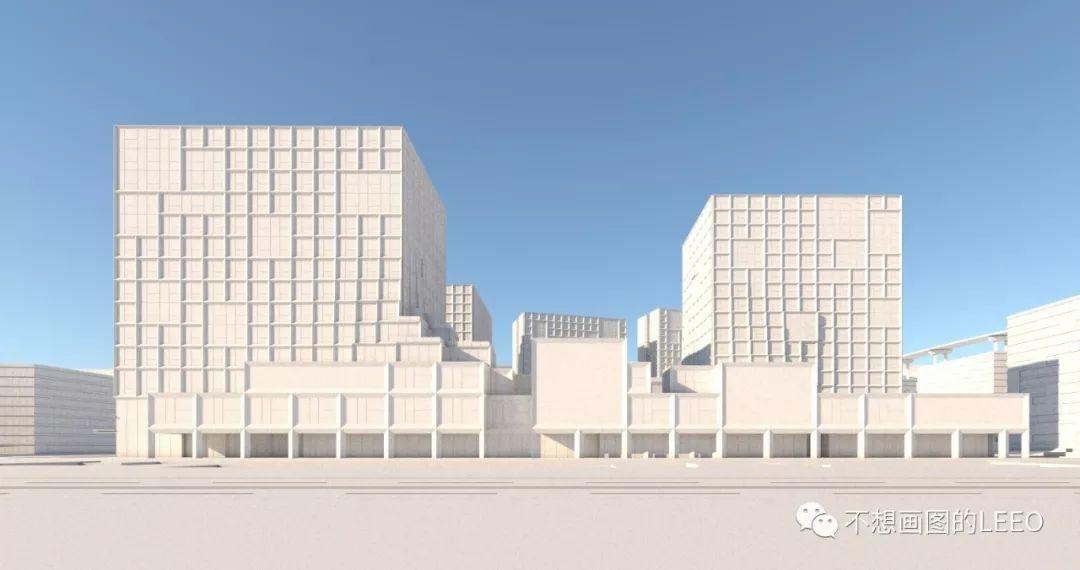

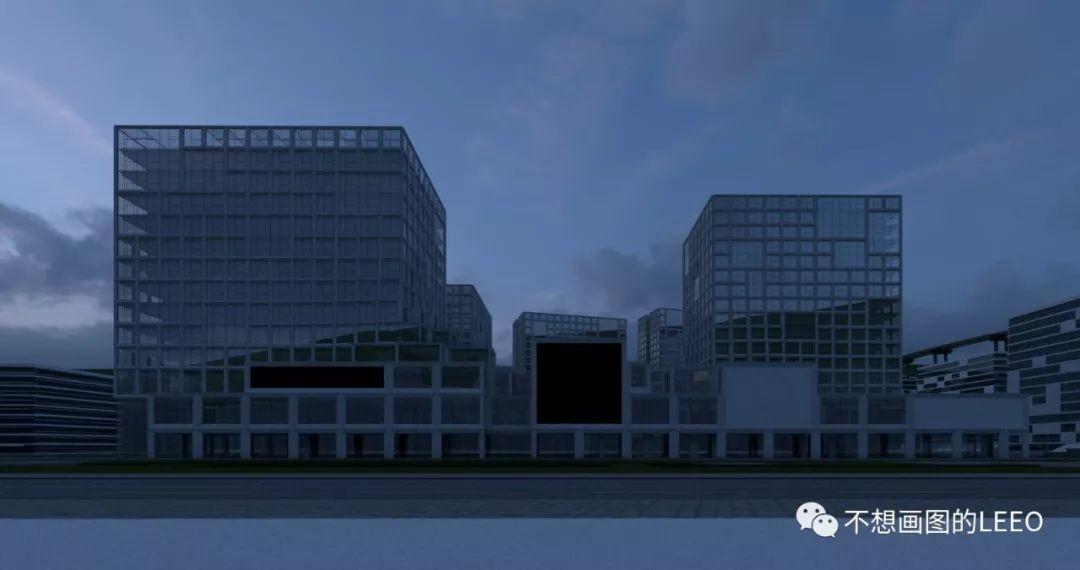

· 未进行调整渲染

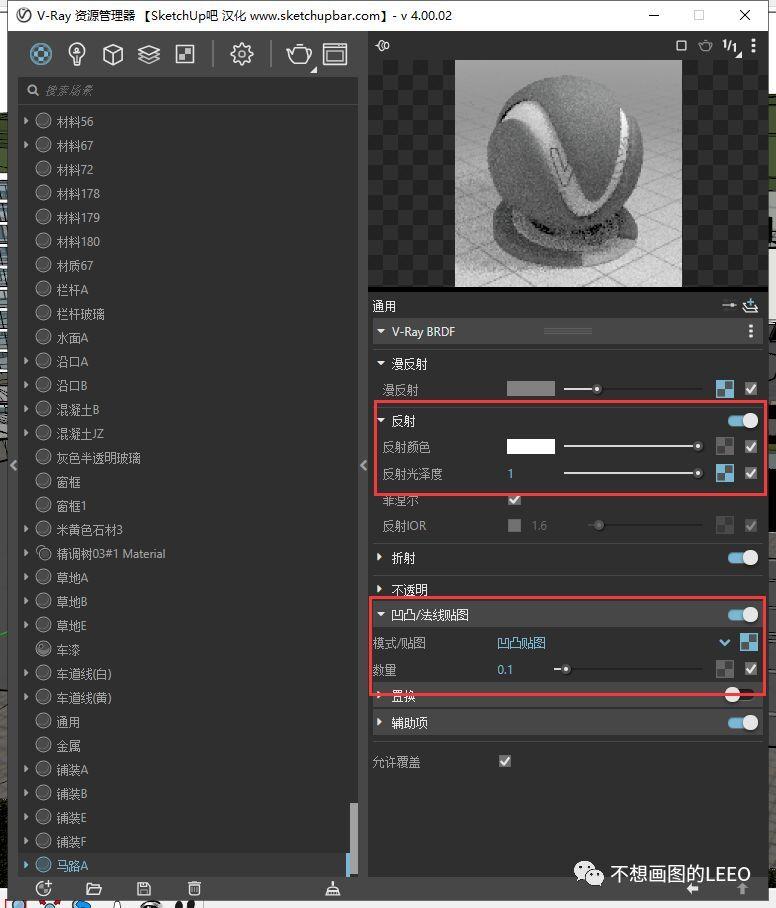

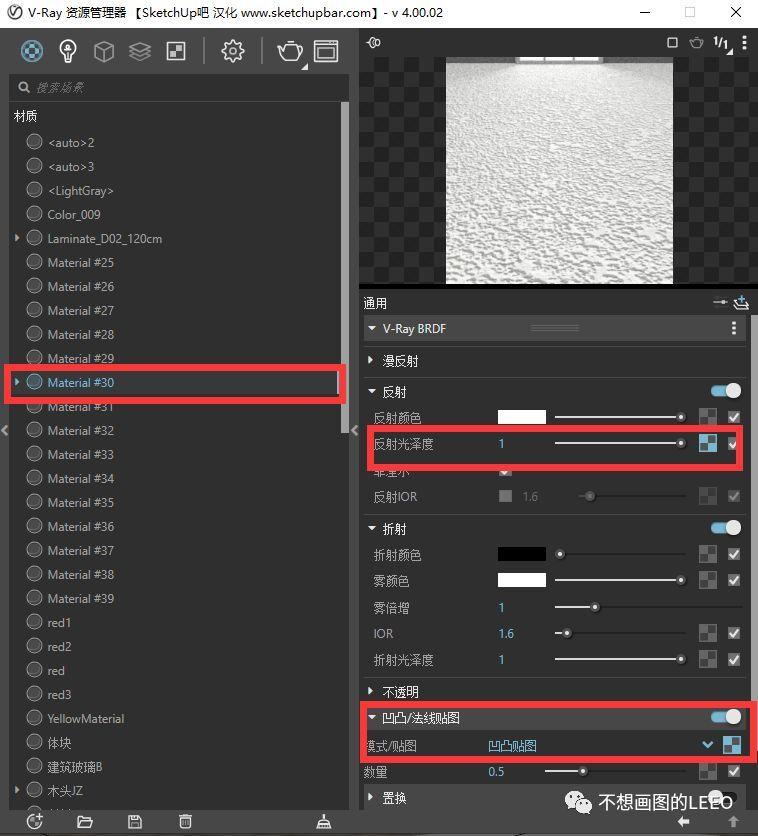

· 调整材质渲染

（玻璃材质）

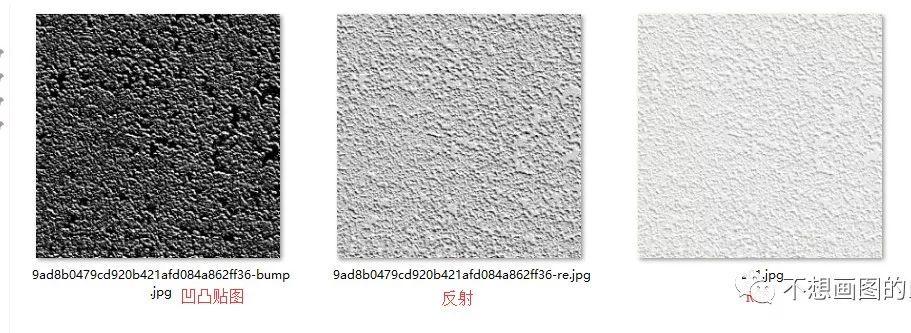

（外立面框架材质及贴图）

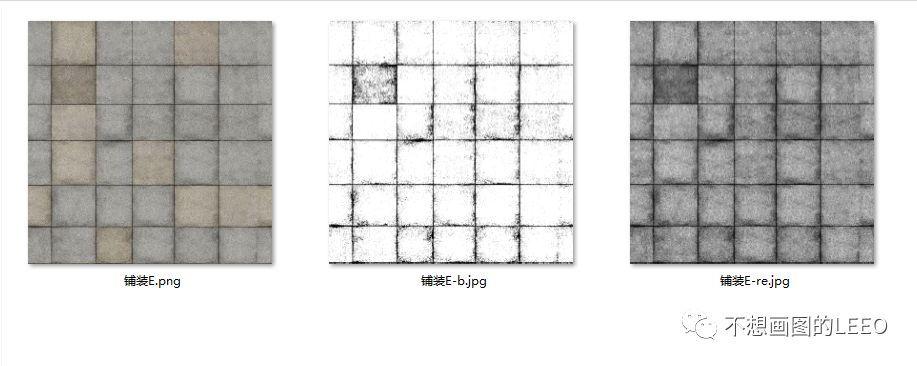

（人行道铺装材质及贴图）

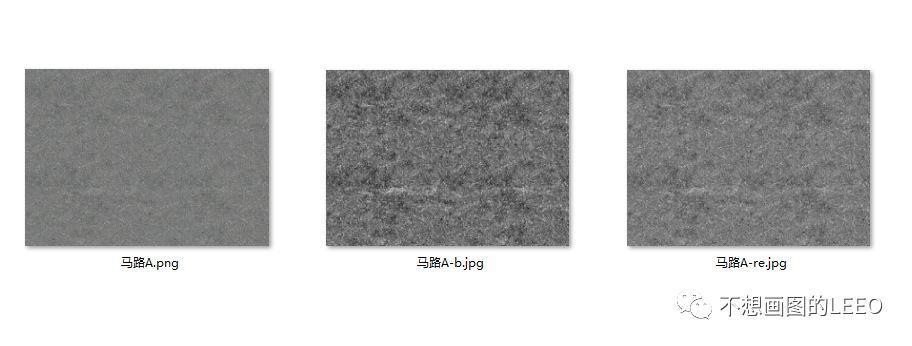

（马路材质及贴图）

· 调整场景时间

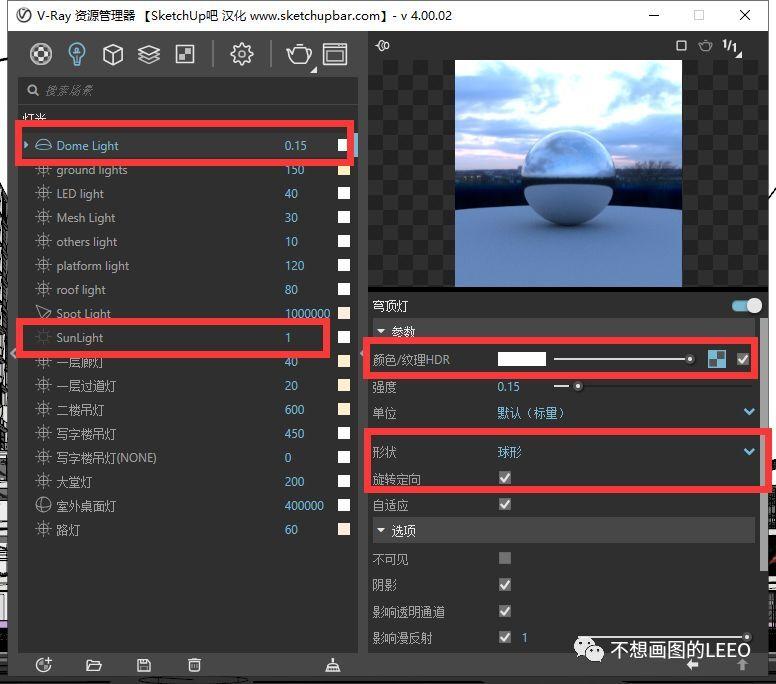

（去除天光，增加DOME LIGHT）

链接的HDRI贴图

需要注意的是，使用DOME LIGHT时必须选择形状为球形，勾上旋转定向以方便能够调整HDRI的方向。

· 增加灯光

在底层设置简单的面光源，并增加路灯模型，路灯模型则是使用了meshlight表现灯形状，聚光灯作为主要光源在地面形成照射的光晕。

面光源

聚光灯

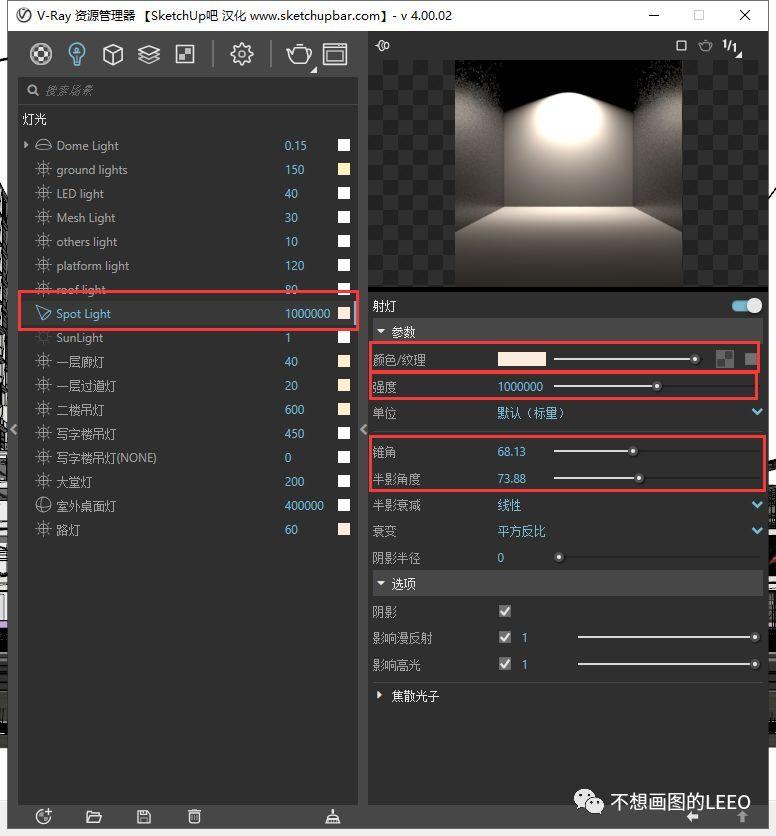

聚光灯参数，此处不是固有参数，可以根据具体需要进行调整

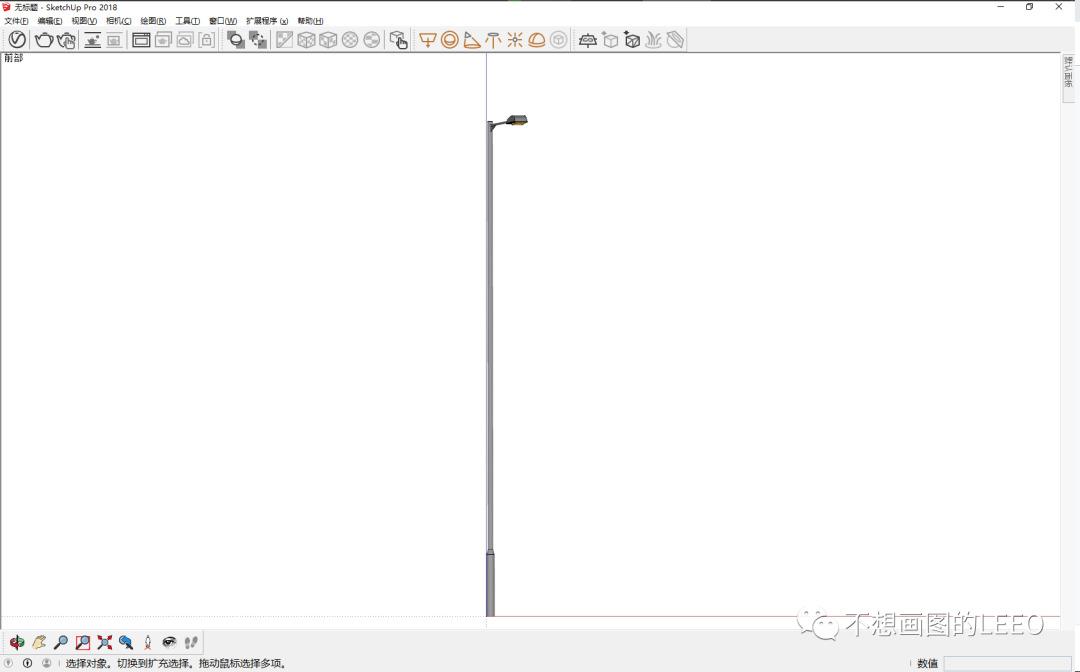

路灯模型

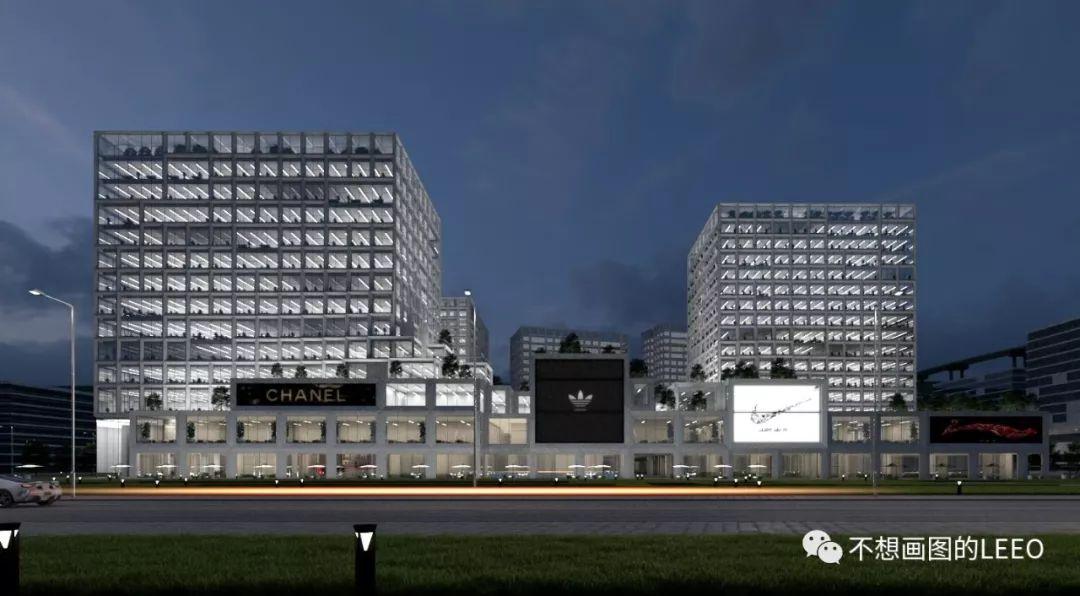

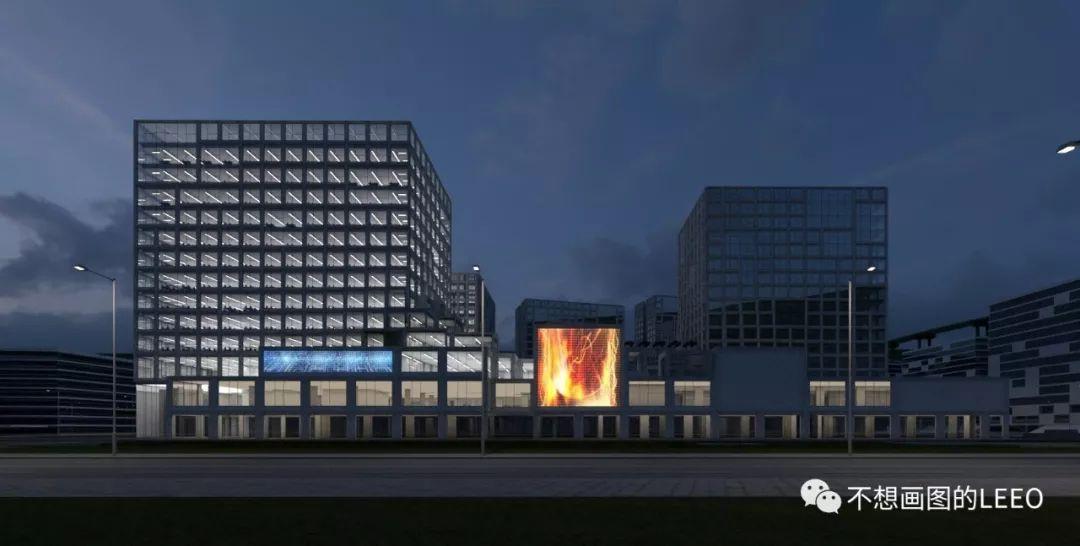

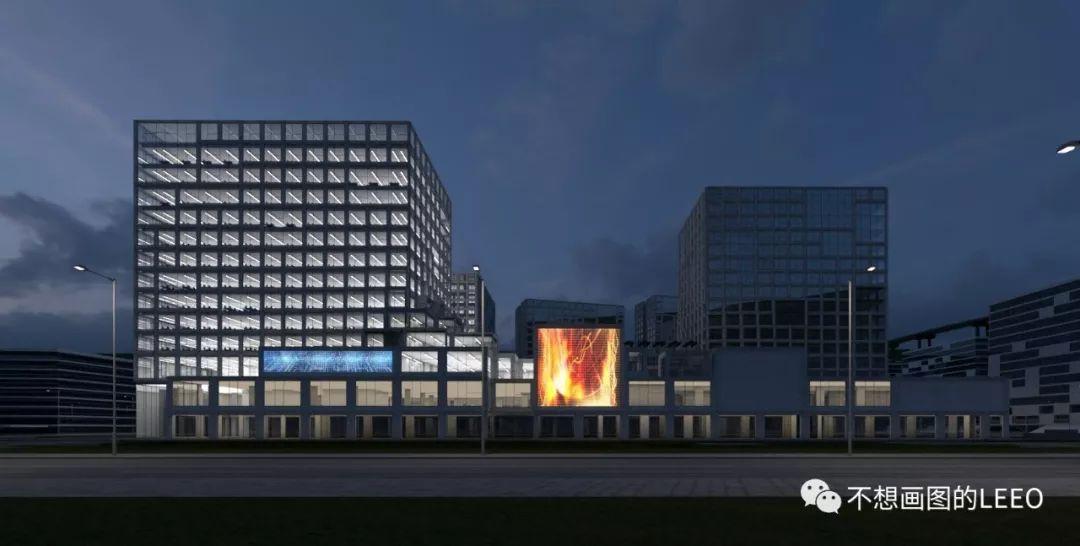

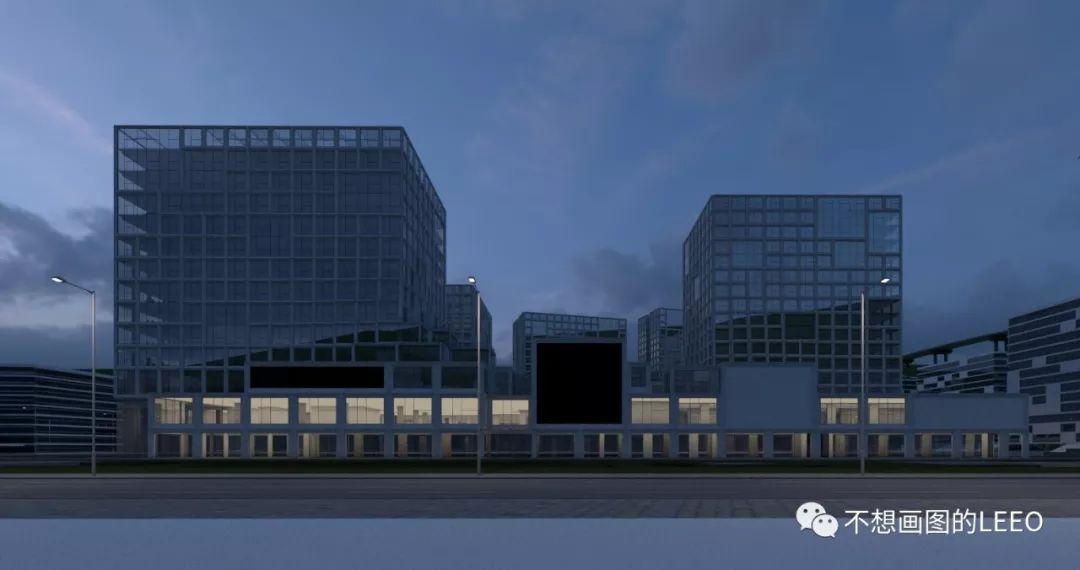

初步布灯效果

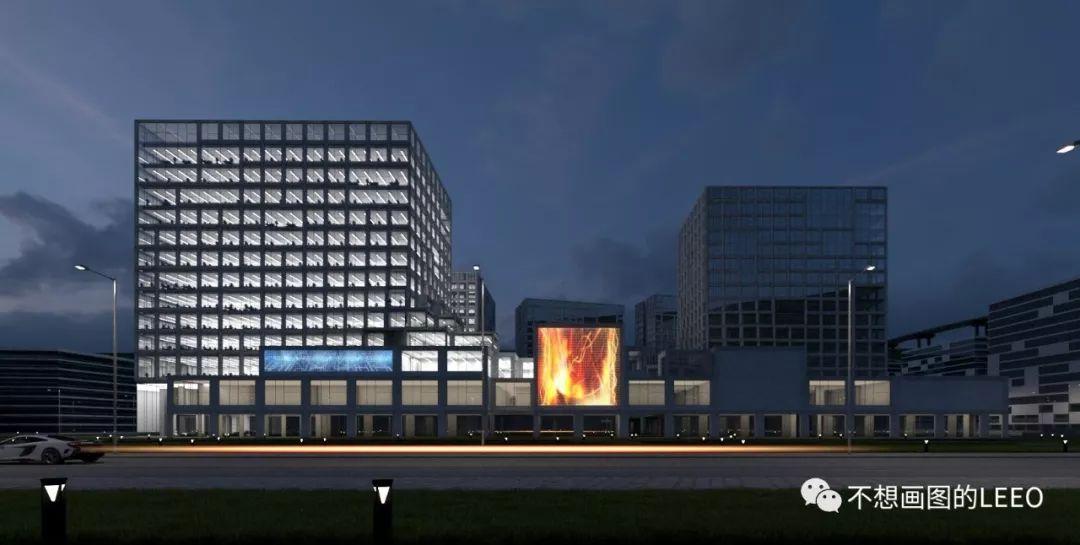

增加LED灯，增设大堂灯光

此处LED灯使用了材质自发光。

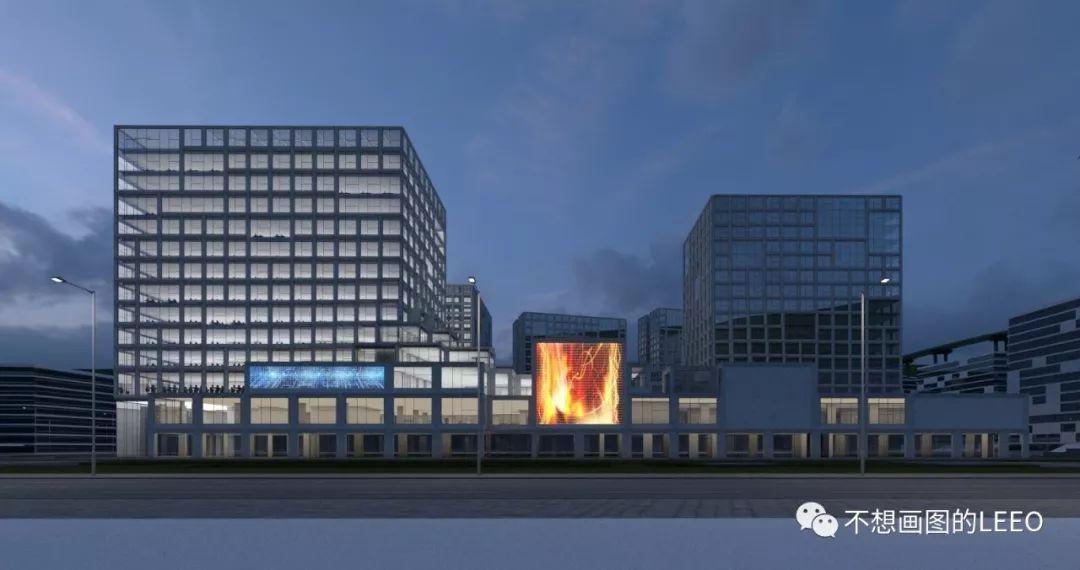

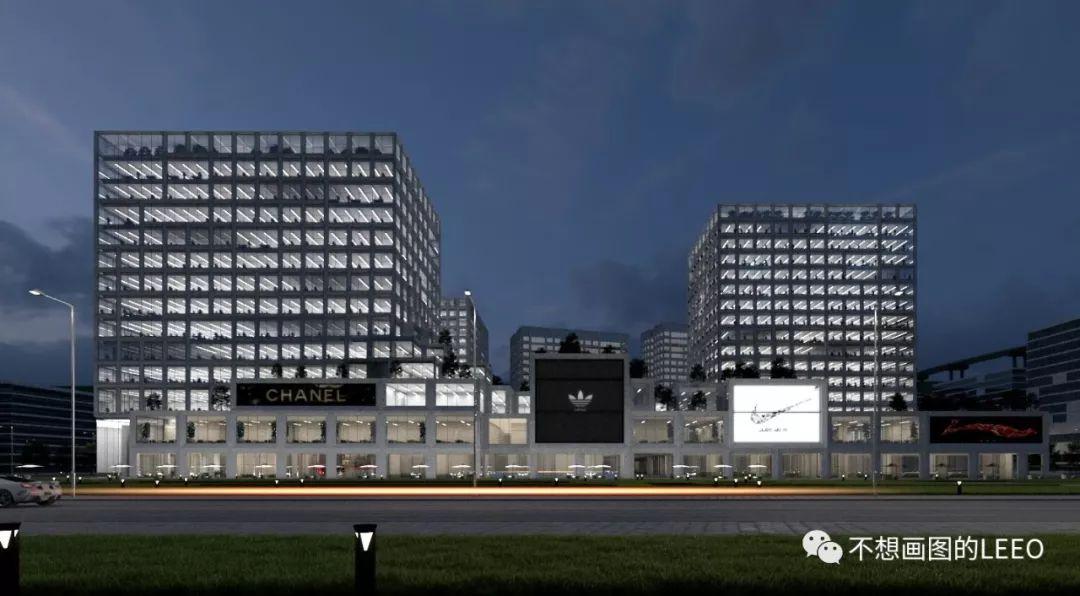

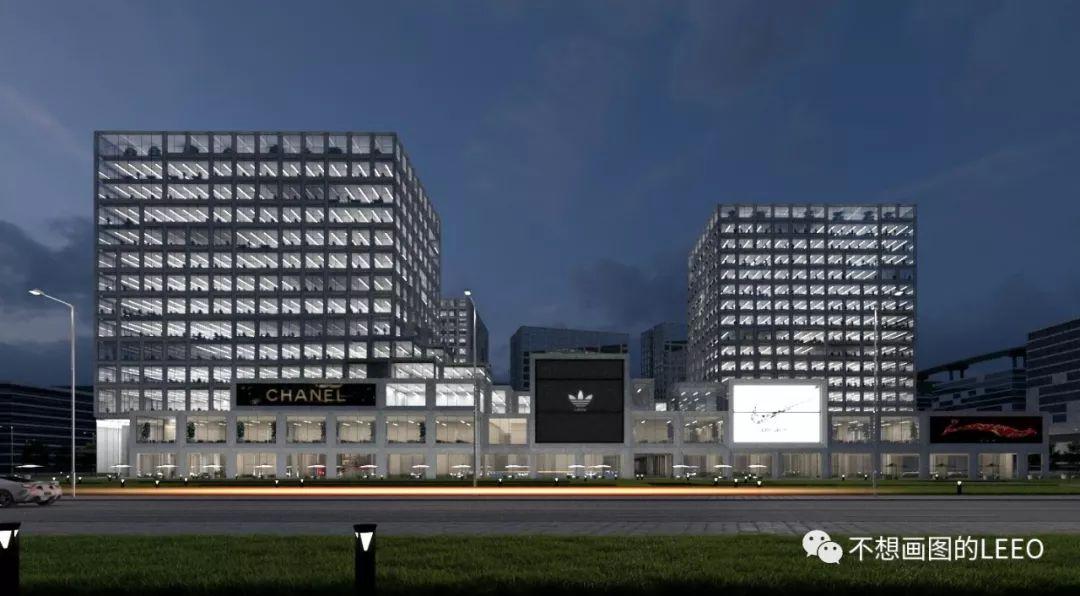

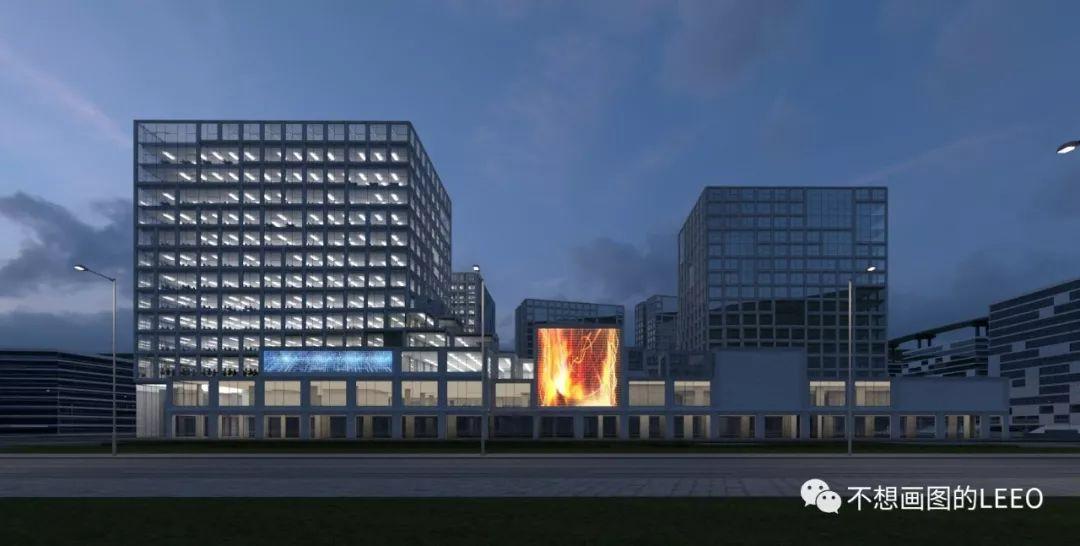

增加主楼灯光，依旧选择面光源

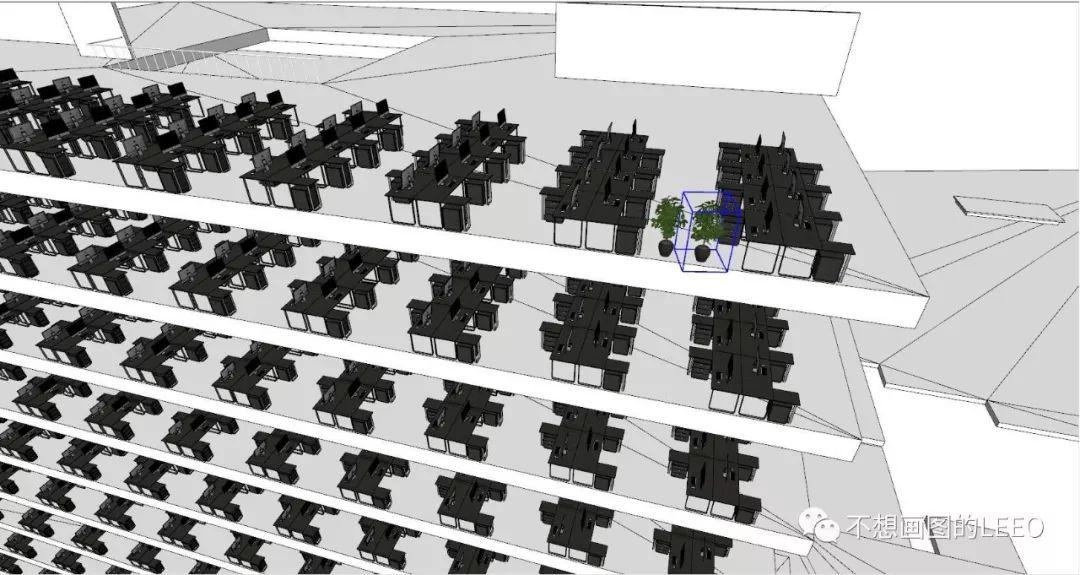

· 增加楼内细节

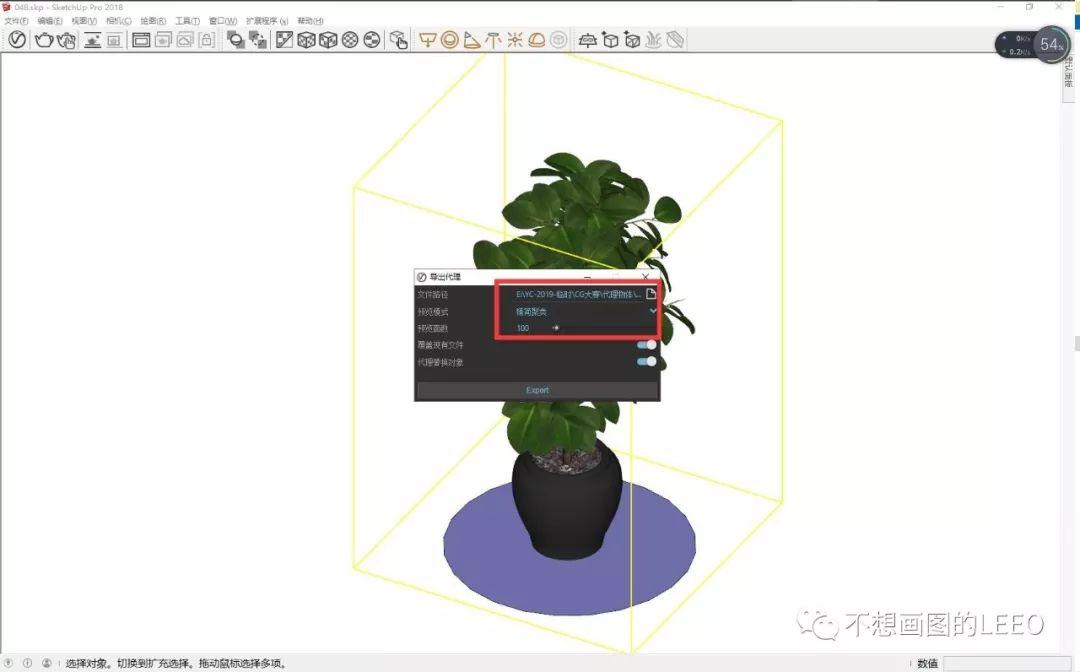

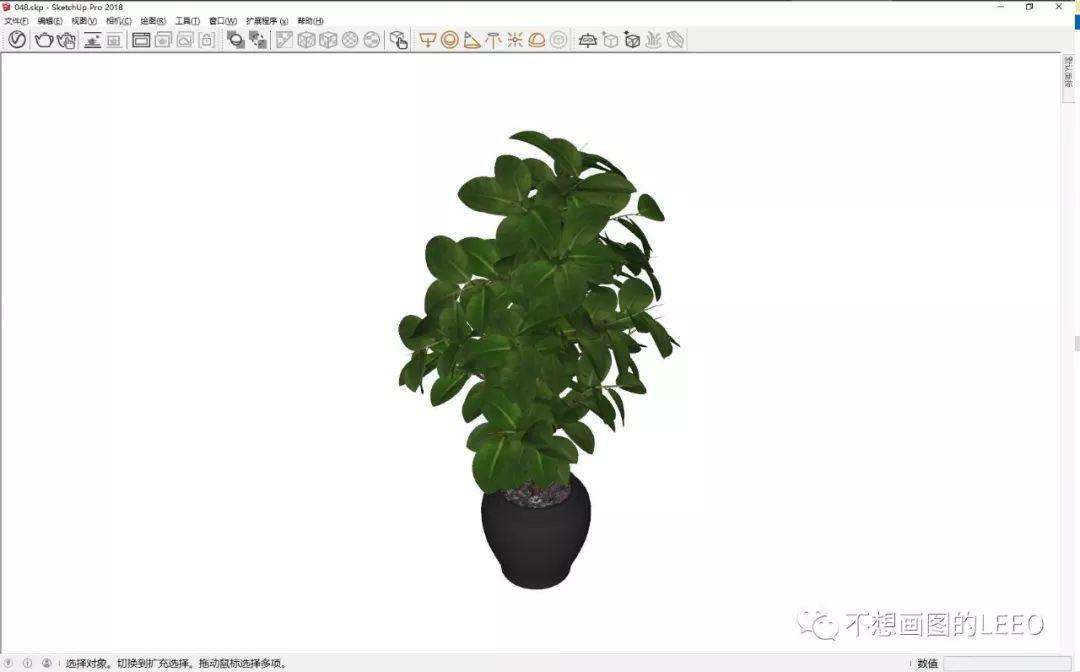

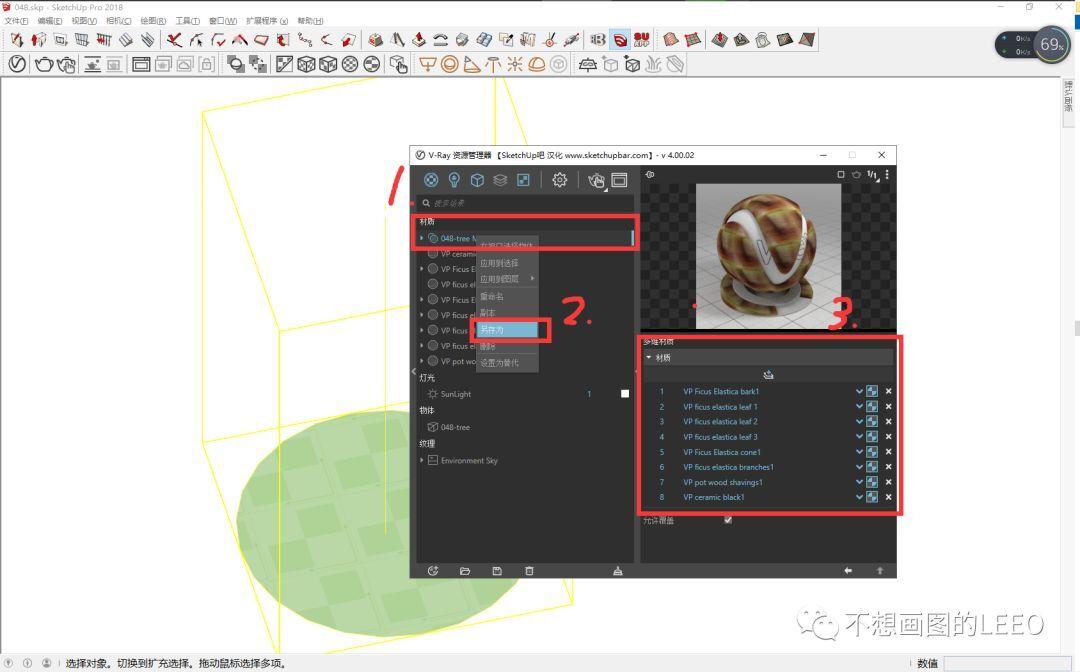

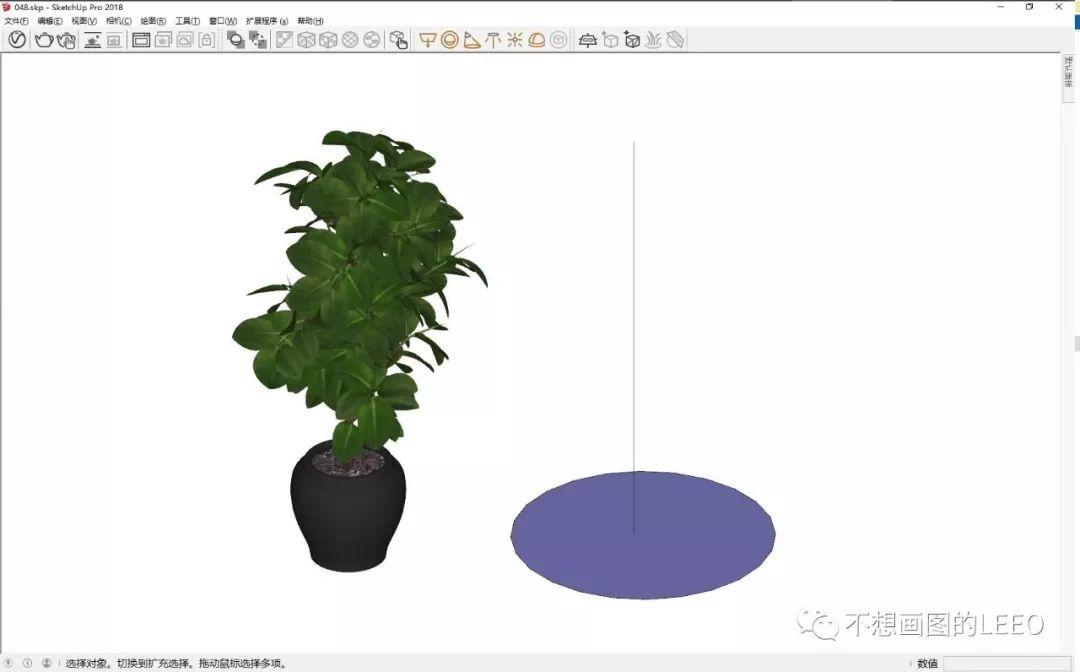

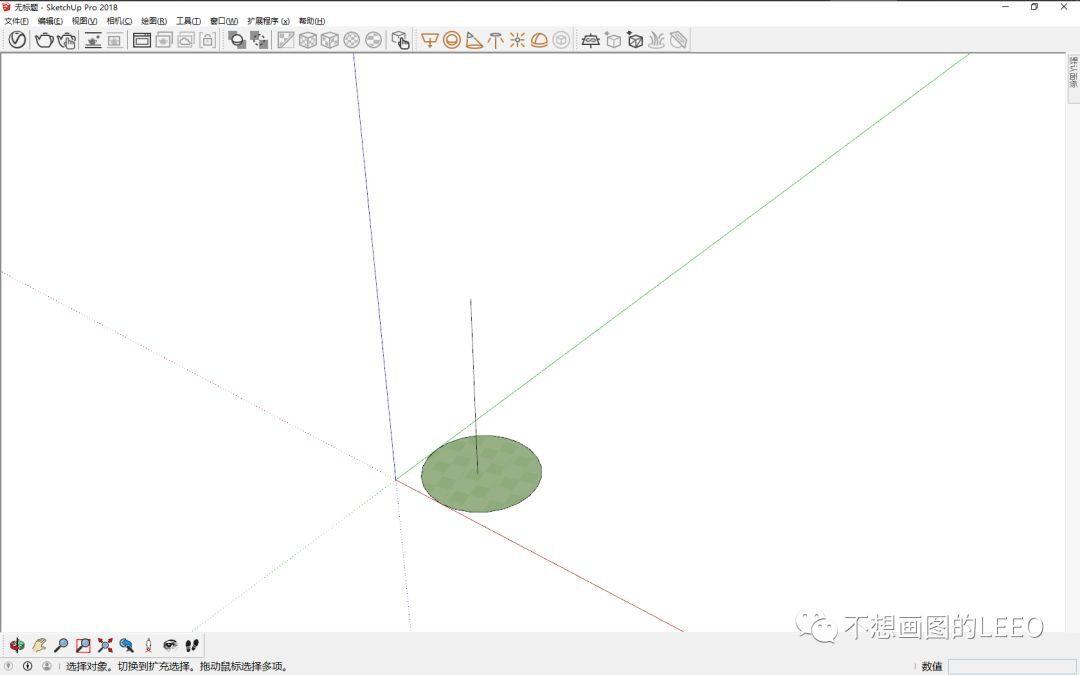

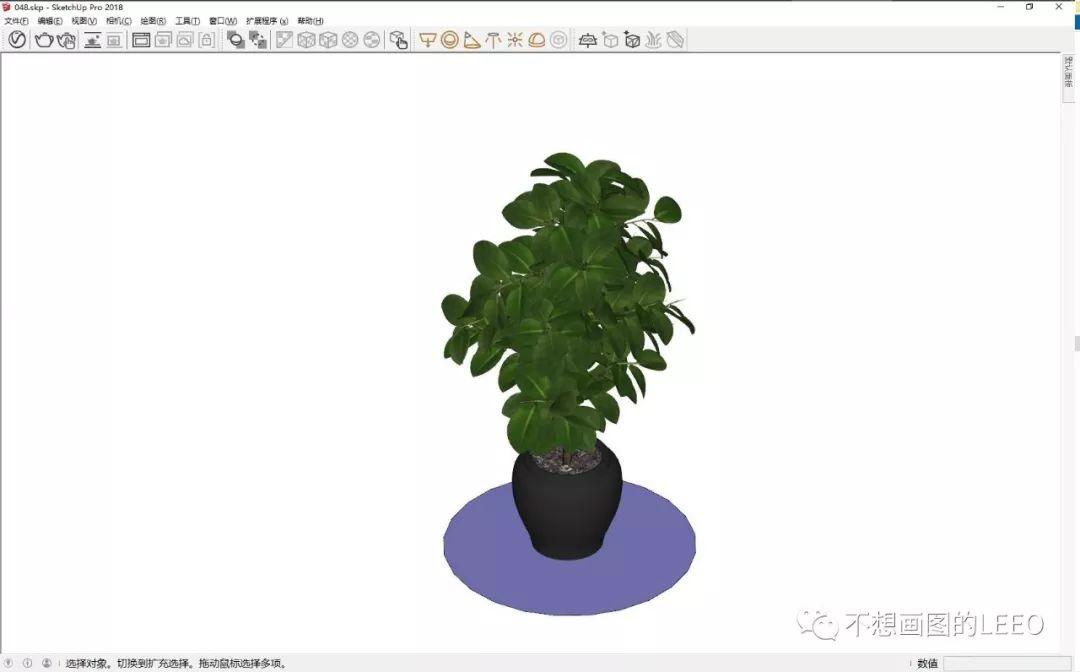

因为从上图可以看出，主楼打光后内部过于空旷，所以需要增加一些家具在内部，使得细节更丰富，更真实。但因为模型是通过3DS导出，本身就非常巨大，LEEO在制作过程中转动模型都感到有些卡顿，所以就不能再大量的放置比较精细的模型，但是LEEO又想要直接渲染出比较精细的模型，所以之后都自己制作了代理模型进行渲染。（以下以植物为例讲解下，所有代理制作基本操作一致）
