之前一看到这样的图片就觉得很喜欢
后来无意中知道这是直接截图的更是跃跃欲试

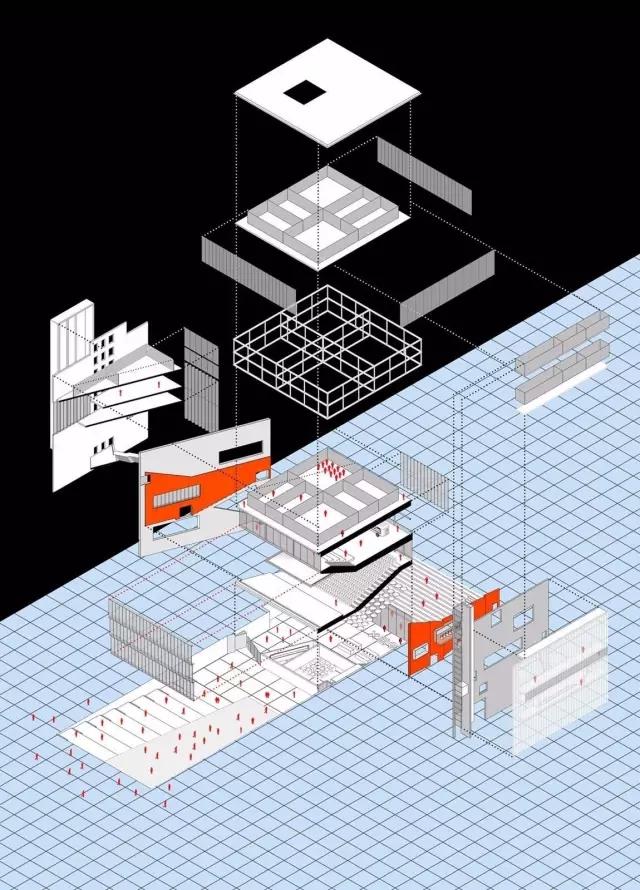

（图片来源于网络）
（图片来源于网络）
（图片来源于网络）

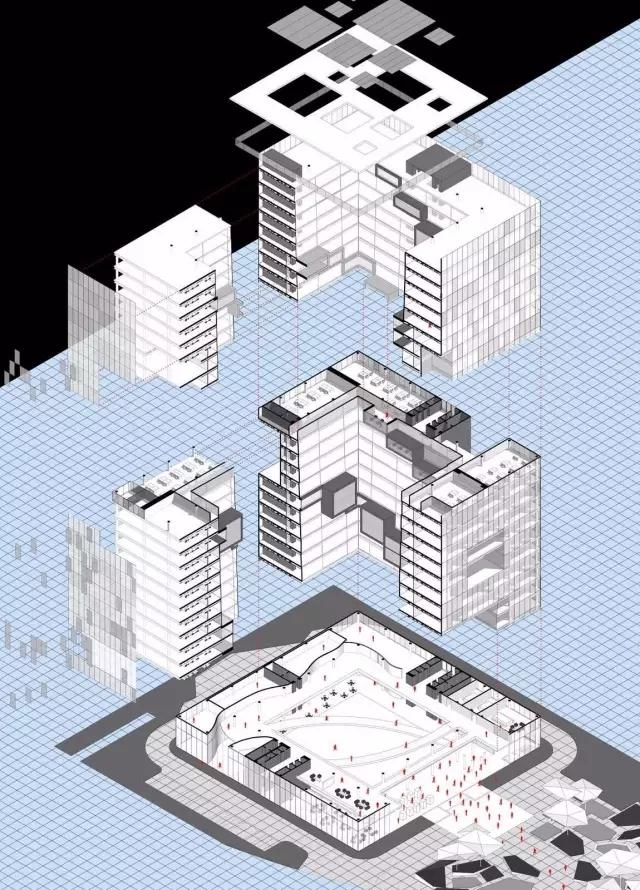

也有更复杂的

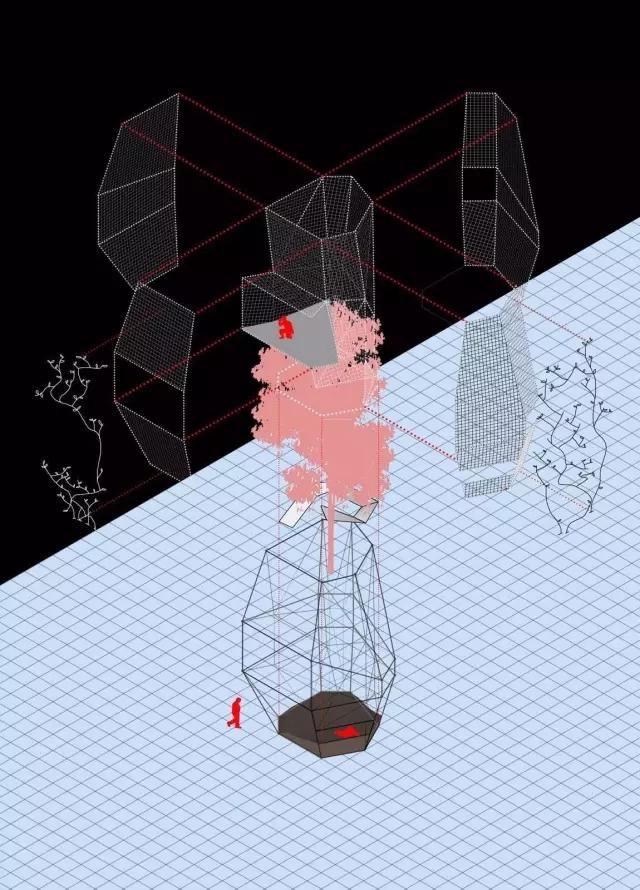

（图片来源于网络）

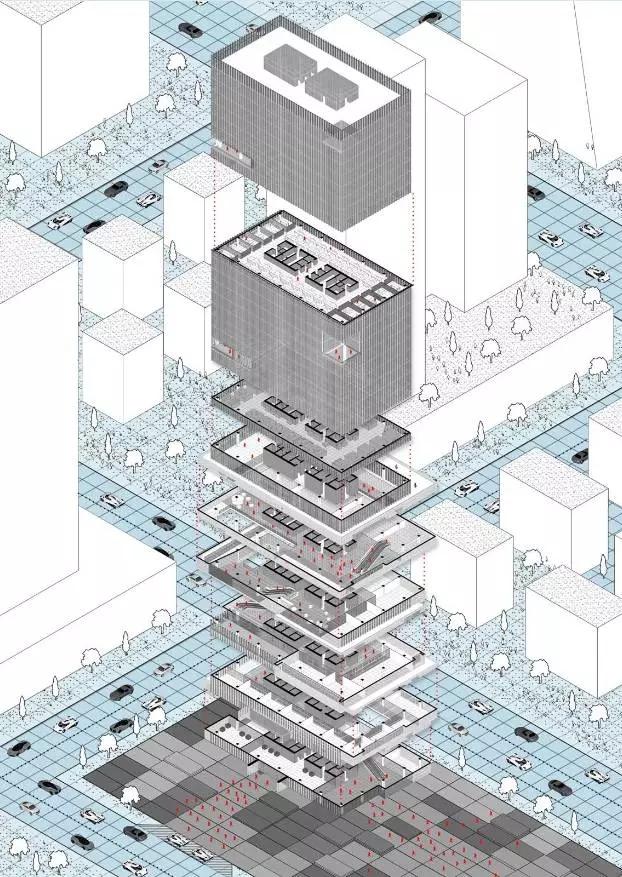

（图片来源于网络）
于是就有两个问题：
1、这些图是什么软件做的？
2、怎么做？
观察一下图面会发现背景都有一个共同点：
图片下部是整齐的方格网
上部是黑色的纯色背景
如此整齐的方格网我第一个想到的就是大Rhino
那就有rhino做吧
至于后面的黑色背景
画一个大平面赋上黑色不就可以了么
套路就是这么简单
下面我们来看一下具体操作

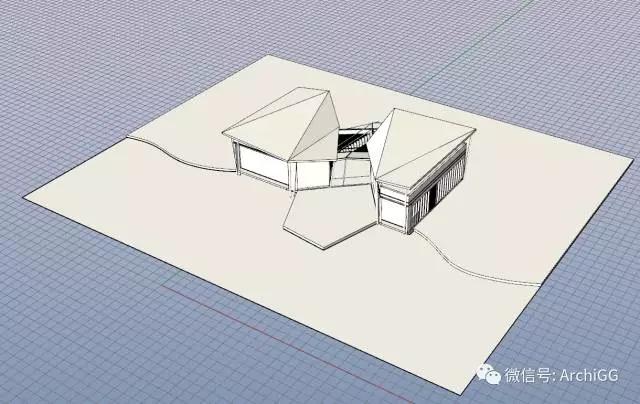

这里用到的模型是之前一个小的茶馆设计
第一步：

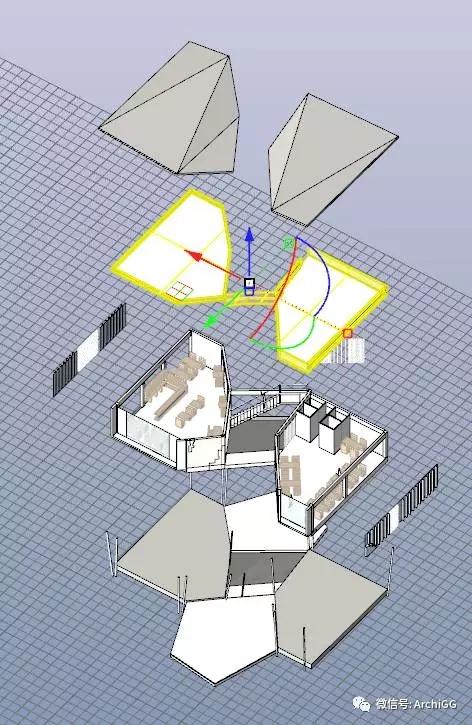

利用rhino的 操作轴
将模型各个部分拉开
形成所谓的拆分效果
不得不说
操作轴是个很给力的东西
将各个构件直接拖到相应位置即可
这一步可以很快完成
这里需要注意的是随手group
这样后面调节起来会方便很多

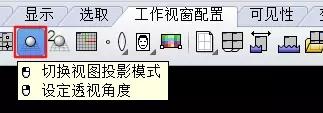

这里我已经改成轴侧图的显示模式了
当然后面调节也是可以的
第二步:
添加引出线
就是这玩意
它可以加强各构件之间的联系
让被拆分掉的模型仍具有一定的完整性
打开物件锁点
将原本个构件对应的位置用线连接即可
一般连接角落处
这一步也可以很快完成

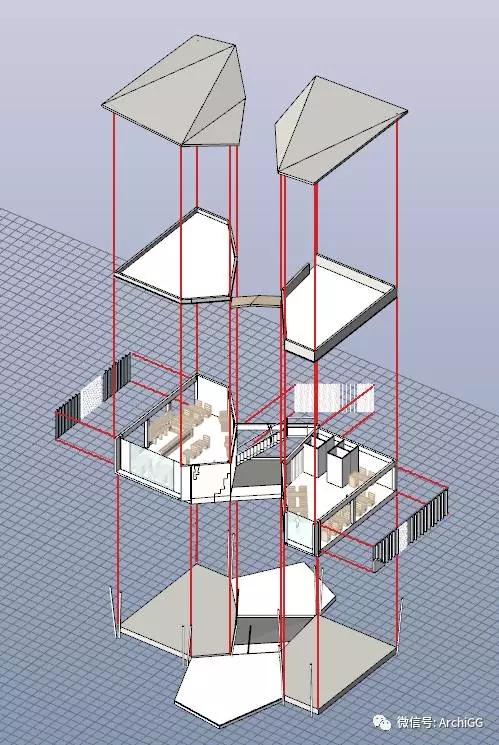

如图红色的就是引出线
引出线单独放一个图层
这样编辑起来更方便
下面就是对引出线的一些编辑
先是改颜色
找到引出线的图层
双击颜色修改即可
我这里已经改成了红色
然后改线型

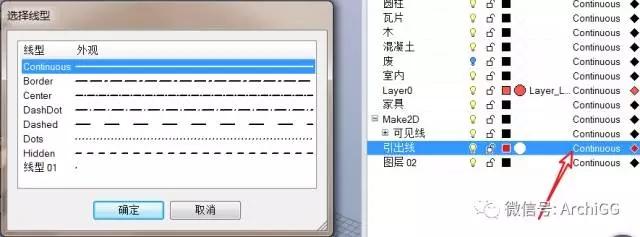

点击图层的线型
就会弹出选择线型的对话框
选择相应线型即可
如果这里面没有你满意的线型
可以自己新增线型

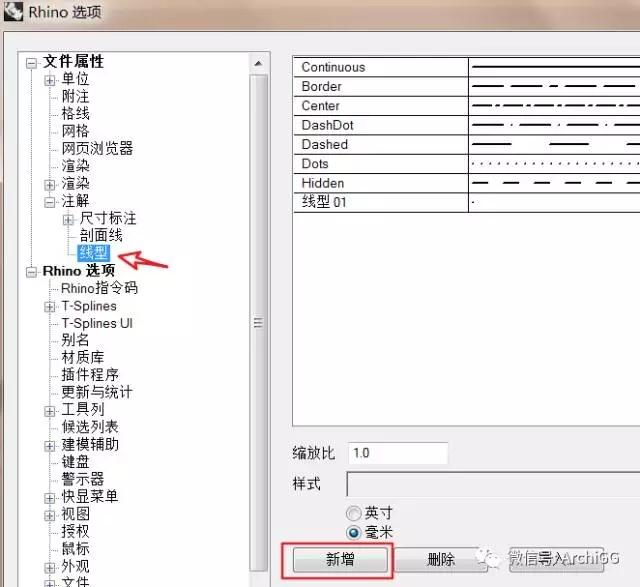

依次点击“工具—选项—注解—线型”
再点新增

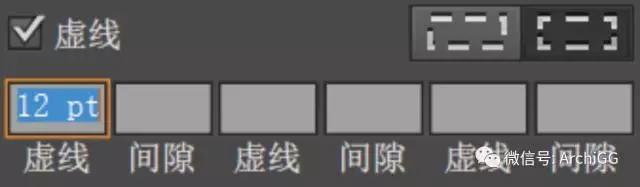

样式里的数字
有点类似AI里的虚线
继续说rhino中的
数字与数字之间
用逗号隔开

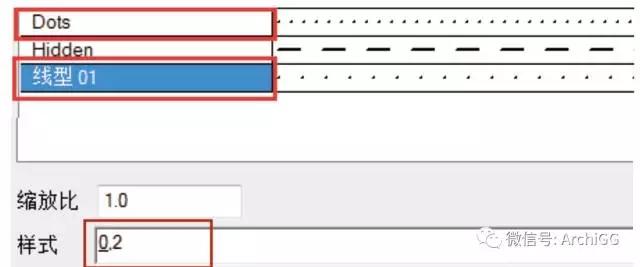

在rhino中如果想设置出如dots
这样的线型
样式里输入的数是“0，X”
X为间隙长度
这里200就是两个点之间的间距
具体的值根据模型和图面决定
其他更多线型也可以设置
感兴趣可以尝试一下
改完了线的颜色和类型
接下来就是改线的宽度

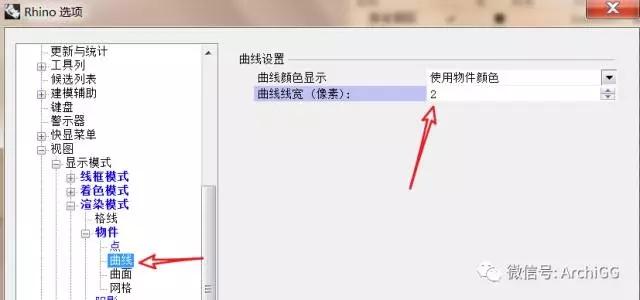

依次点击“工具—选项—视图—显示模式
—渲染模式—物件—曲线”
修改曲线线宽即可
具体多粗还是根据图面效果定
后面如果导出的效果不合适
回来再调就好
如果不愿意在rhino中调
也可以不加引出线
后面导出了图片在其他软件如AI中加也可以
第三步：加配景

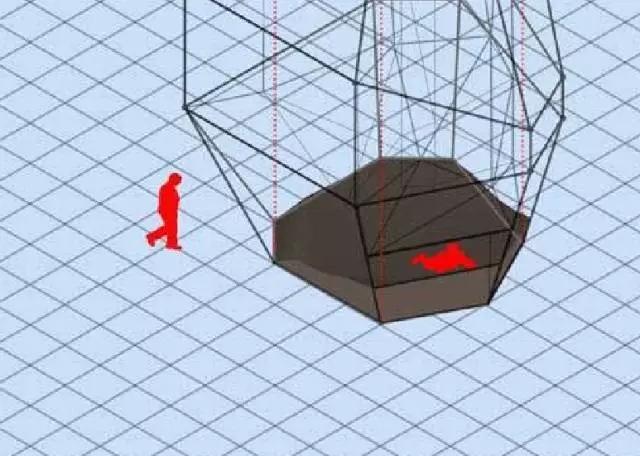

这里主要说说加些尺度人
可以看到参考图里也是有尺度人存在的
尺度人可以简单有效地表达出模型的空间比例关系
所以还是比较重要的
也可以为图面添加一些细节

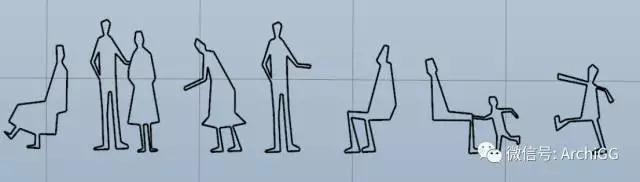

可以直接将AI或pdf格式的剪影人
文件拖进rhino
选择“导入文件”
导进来发现是线框
以平面曲线建立曲面成面即可
然后到属性里给曲面一个材质
就直接给一个颜色就好
这里注意要改成渲染模式
将尺度人调整到合适的比例
放进模型场景当中
如果有需要还可以加些配景树之类的
第四步：黑色背景
这一步就简单啦

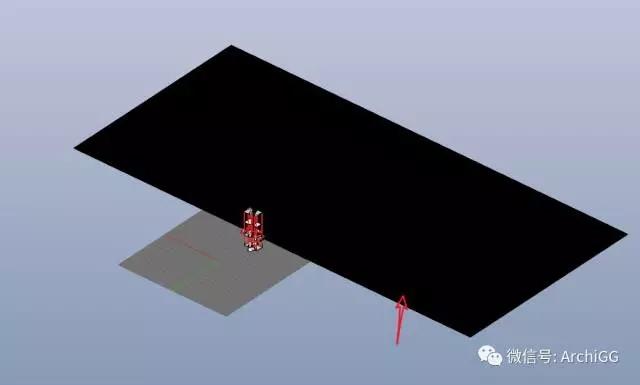

在模型后面画一个大的矩形平面
赋上黑色
黑色形成了背景
rhino坐标平面的格线也自然形成了一个低面
靠近一看是不是这么个效果

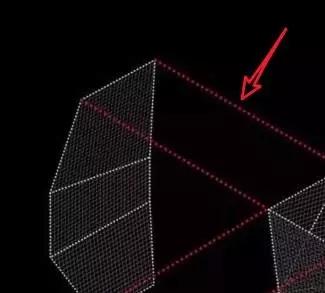

这时候你会发现另外一个问题
之前的线型不是小点点么
怎么又变成连续的了
这里是显示效果而已
后面导图出去就变好了
这里如果你已经调好视角了
那就在已命名视图里保存一下这个视角
第五步：导图
在命令栏键入“-ViewCaptureToFile”命令
注意前面那“-” 不要漏掉
即可将当前rhino视窗显示导出
点浏览选择保存位置
然后根据需要选择图片大小以及其他设置
回车图片就存出去了
导出去引出线有些细了
突然觉得前面引出线更明显也不错
不过也不碍事
有需要可要再调
这里再多一句嘴
有时候可能需要透明背景的图片
在存的时候选择PNG格式
勾上“透明背景”
显示格线之类的也选择“否”
就可以存储透明背景的爆炸图
这样
一张rhino直接截图导出去的爆炸图就做好了
操作起来还是比较容易上手的
