一组具有雕塑感的盒子:上饶城市规划展览馆、博物馆和档案馆 / 张雷联合建筑事务所

ArchitectureDaily ArchitectureDaily

作者:张雷联合建筑事务所
校对:星期八小镇

原文链接


▲ 建筑全貌

上饶是一座正在发展中的内陆城市,同其他大部分内陆城市相同,城市建设都处在更新换代,高速扩张的进程中。多个相对小规模的城市文化建筑组成一个规模较大的综合建筑是在这种背景下非常典型的一种建筑类型,是建筑师在面对城市化过程中经常遇到的课题。

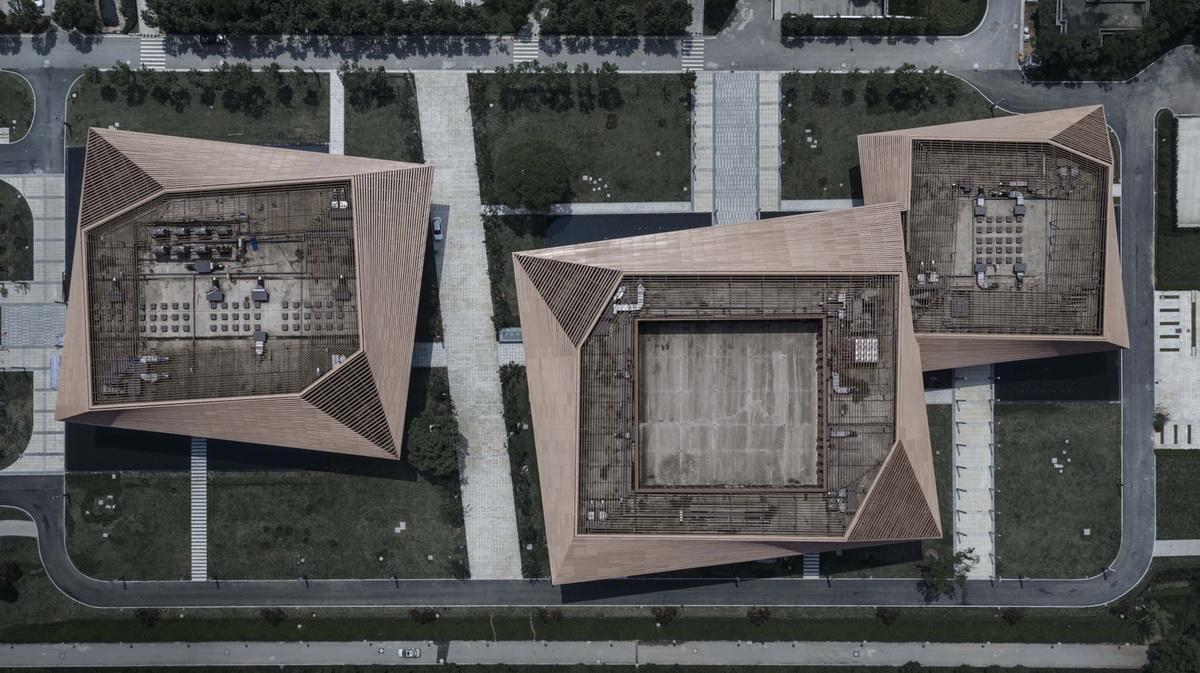

▲ 建筑屋顶鸟瞰  摄影:侯博文

博物馆用地位于上饶市中心城区城市中轴线东侧,占地约40000平方米,总建筑面积42000平方米,包含博物馆、城市规划展示馆、城建档案馆。城市主轴线由北向南将行政中心、市民公园、创业公园及景观山体联为一体,并一直延伸到信江。城市广场尺度宏大,其外是高密度的城市建筑群,形成了高密度与零密度的鲜明反差。博物馆基地长达360米,横亘于两种不同密度的空间秩序中,建筑需要用怎样的特征才能与这两者对话是最大的设计问题。

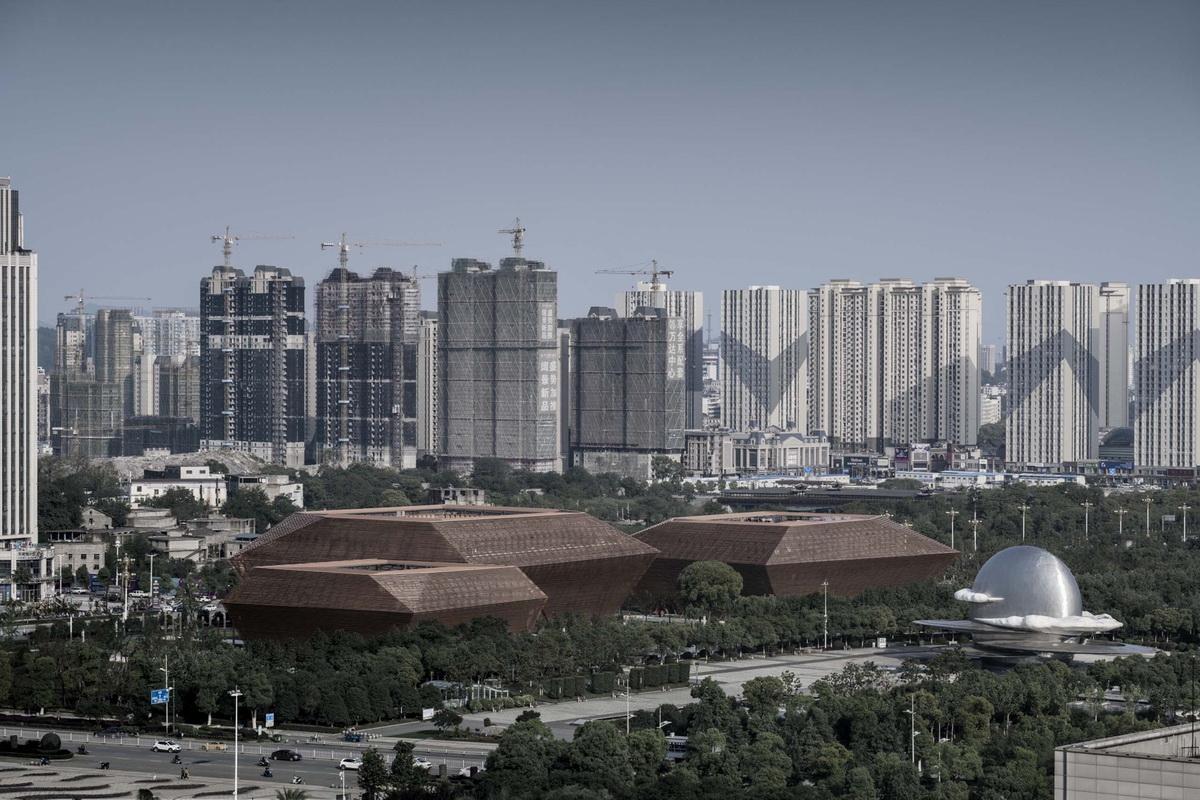

▲ 位于城市中轴线东侧的上饶三馆  摄影:侯博文


▲ 建筑全貌  摄影:侯博文

设计首先避免了追求建筑体量的整体式布局,由南至北依次布局城建档案馆、城市规划展示馆、博物馆三个建筑体量,根据使用人群、面积、方式,三个体量大小不一、东西错落布局,在基地两侧的城市广场与城市道路方向形成若干尺度不同室外空间,根据建筑的使用功能设置了不同的内容和景观要素,从而明晰了人群进入建筑和游玩的方式。另外这些室外空间形成了城市道路与中心广场之间的过渡,丰富了城市中心广场的尺度感和功能性,给恢弘的城市中心广场赋予了市民的气息。

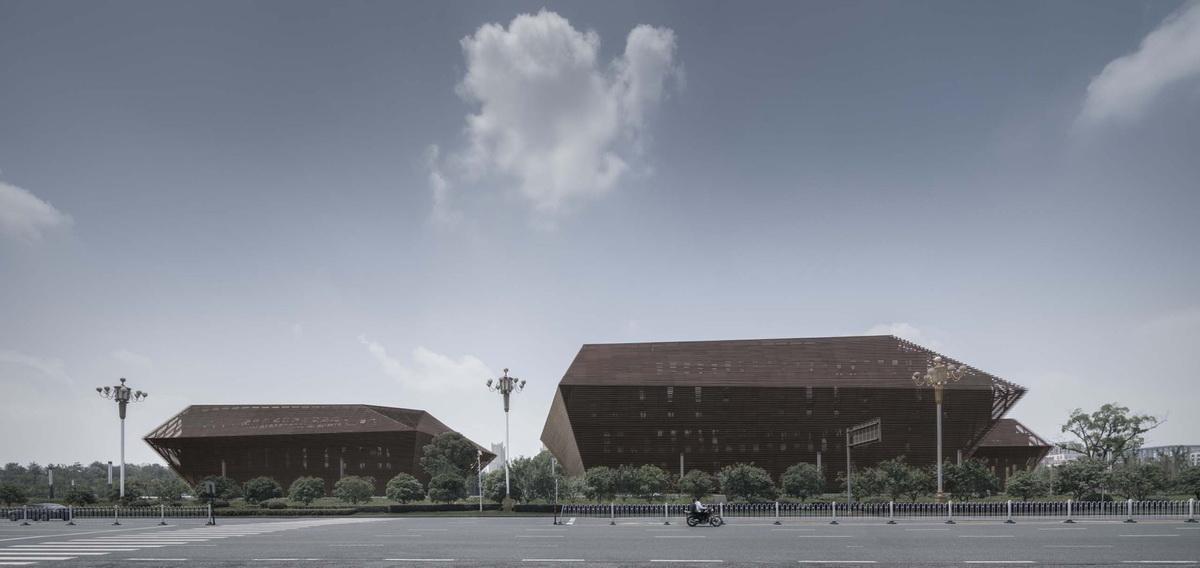

▲ 沿广信大道看建筑全貌  摄影:侯博文


▲ 东南向人视  摄影:侯博文


▲ 博物馆和城市规划展示馆  摄影:侯博文


▲ 城建档案馆南向  摄影:侯博文

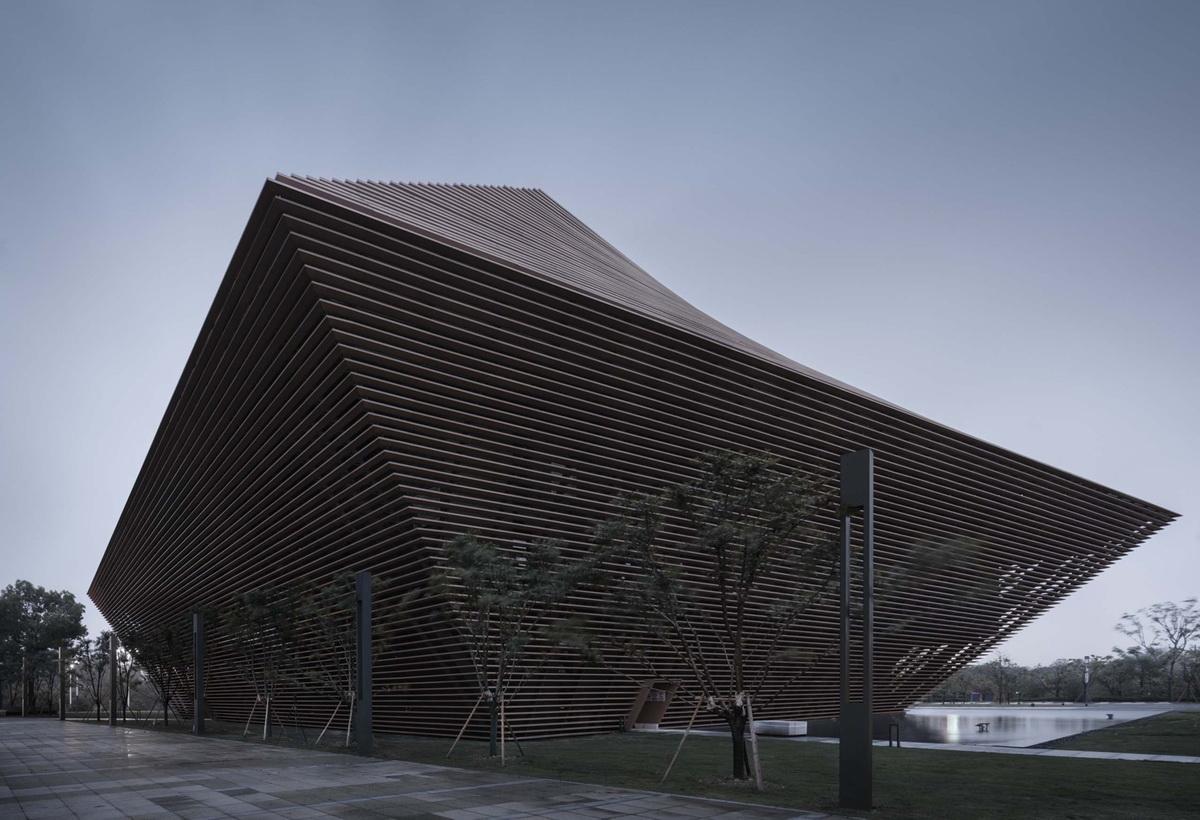

▲ 博物馆东南向  摄影:侯博文


▲ 博物馆东方向次入口  摄影:侯博文


▲ 沿广信大道看规划展示馆  摄影:侯博文

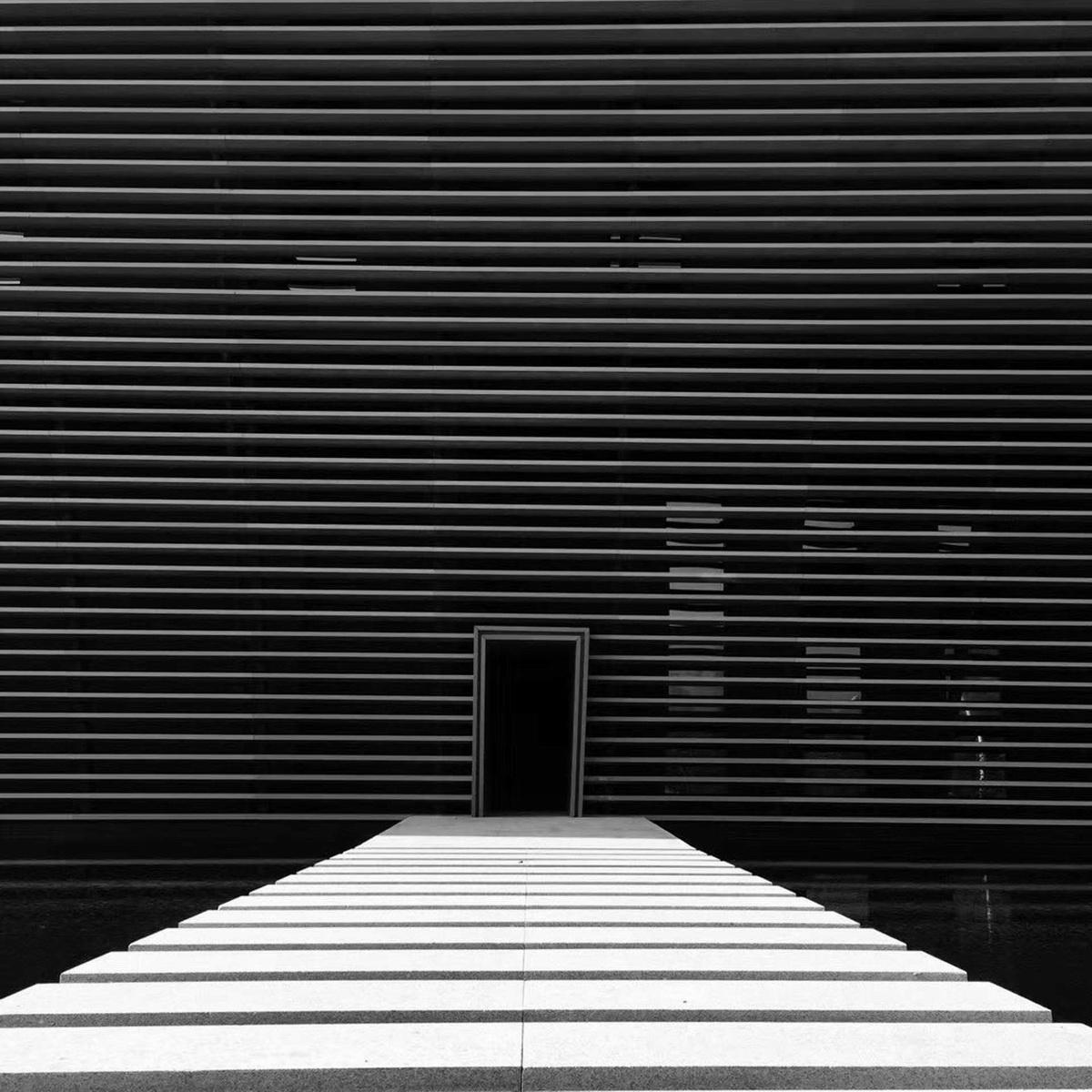

▲ 规划展示馆主入口  摄影:侯博文

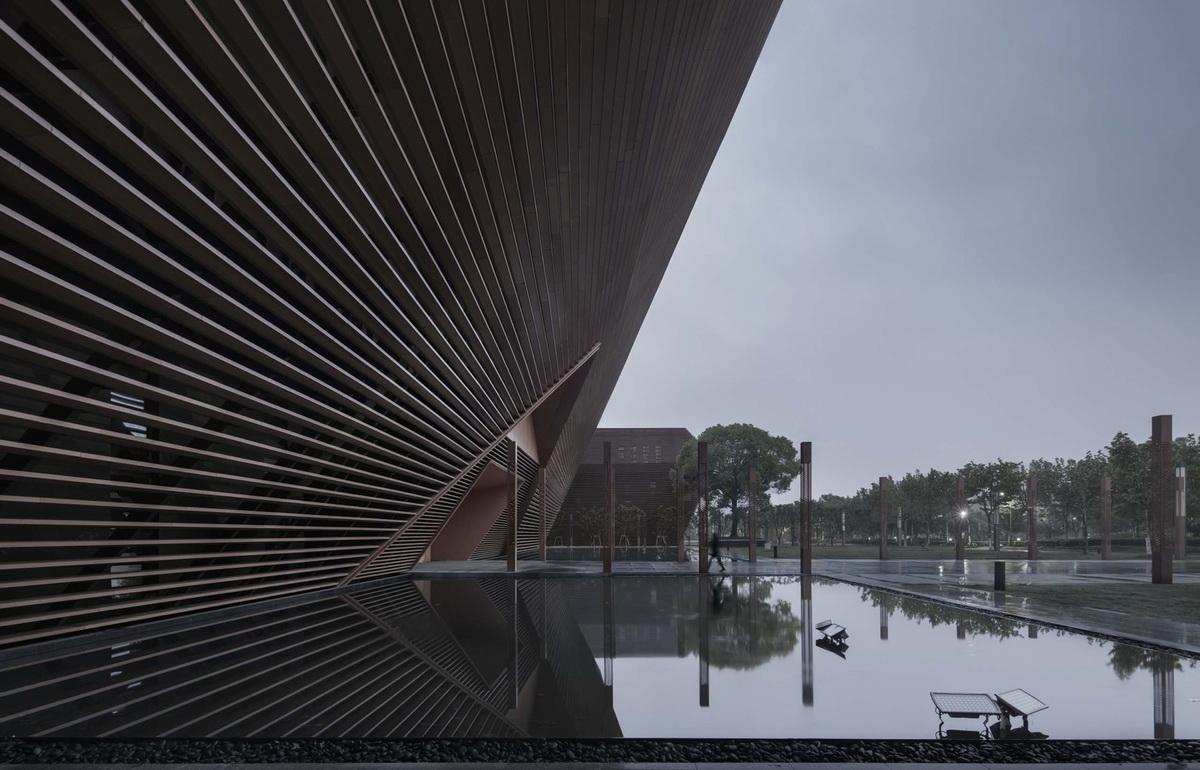

▲ 景观水院  摄影:侯博文

建筑体量呈现明显的雕塑感,建筑形体是在不影响内部空间使用的情况下利用幕墙外挑,通过倾斜的表皮来消解其长方形的格局,呈现出倒置的椎体形态,增强城市广场方向的视觉感受也减少对东侧城市道路的视觉压迫,而且增强了从周边城市高层建筑俯瞰视角下建筑的完整性。倾斜的墙面同时给建筑外部空间带来了更强的限定性和场所感,建立了属于自身的富有张力的空间秩序,呈现出一种具有动态的张力,形成了都市和城市广场所呼应的地形感。

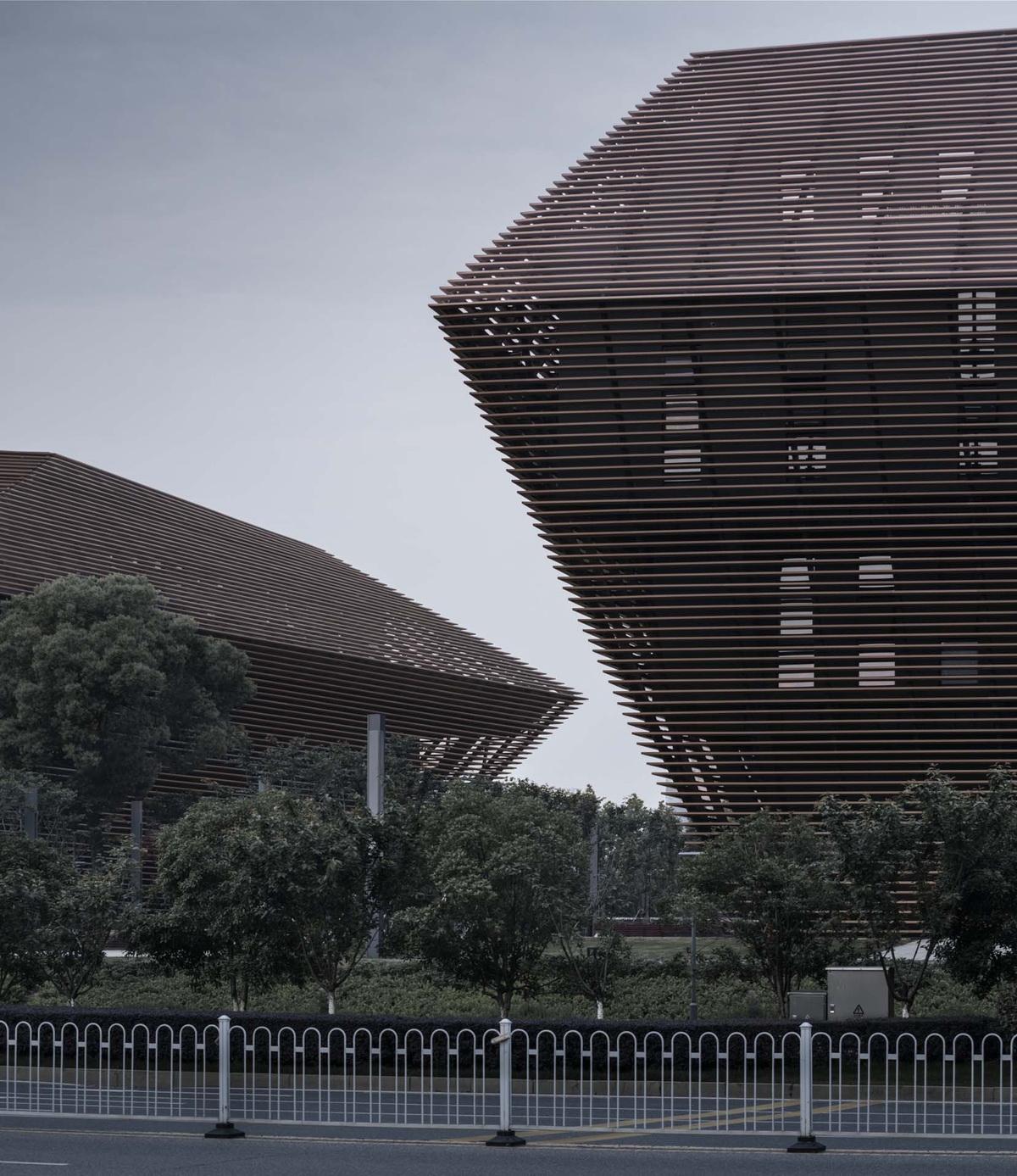

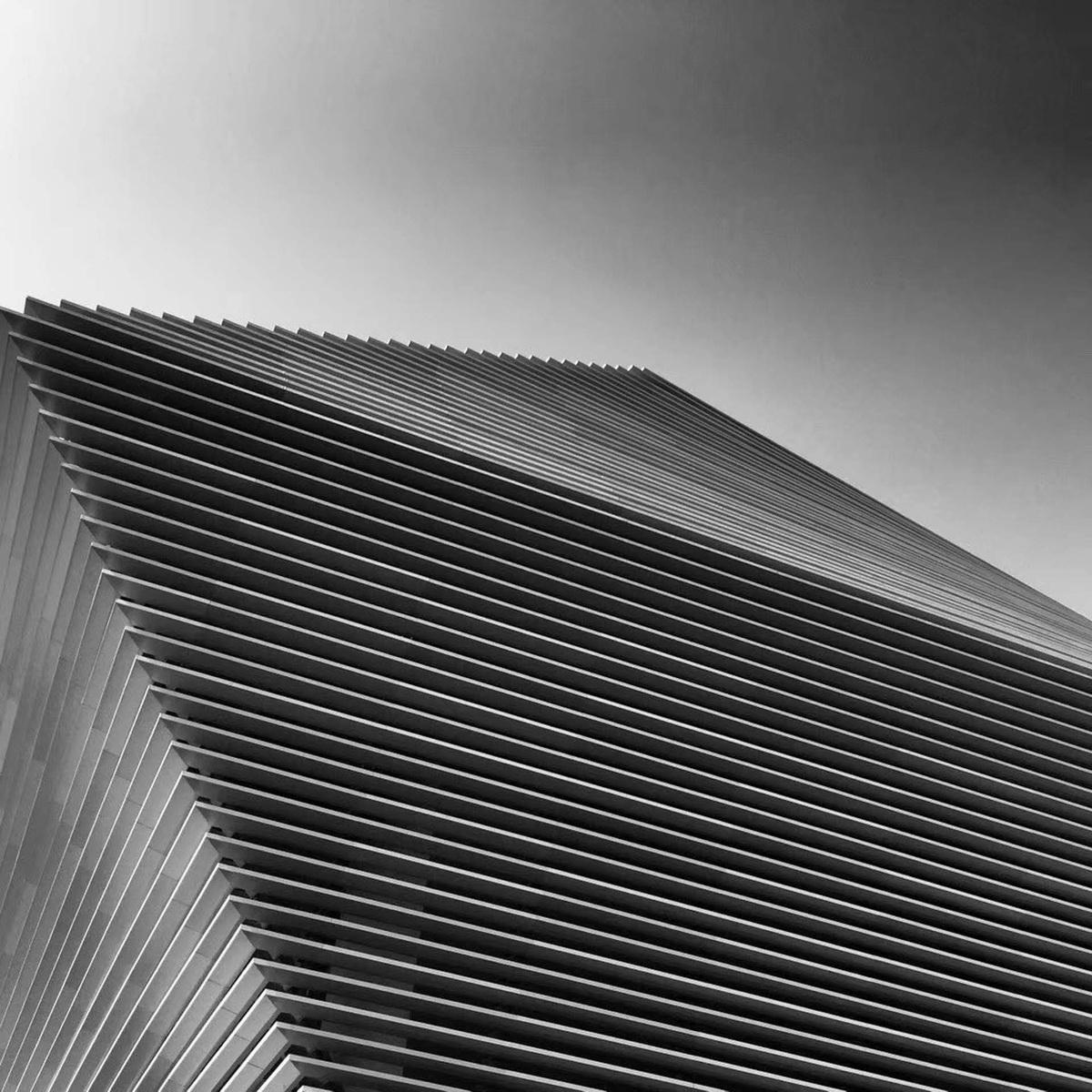

▲ 建筑的雕塑感  摄影:大鲸互动

从建筑表皮的建构来看,在有限的造价下,三个大小、形状略有差异的形体外墙均采用了横向的金属格栅。金属格栅采用了接近铜的颜色,暗合上饶本地历史悠久的采铜工业,金属格栅间距均匀布置,与门窗洞口的模数一致。转角处幕墙与建筑体量脱开较大,形成了明显的镂空,阳光可以从缝隙中透出,给建筑增加了更加生动的视觉感受。针对建筑外轮廓的不规则性,BIM辅助设计贯穿了整个设计流程,指导施工选材和空间定位。

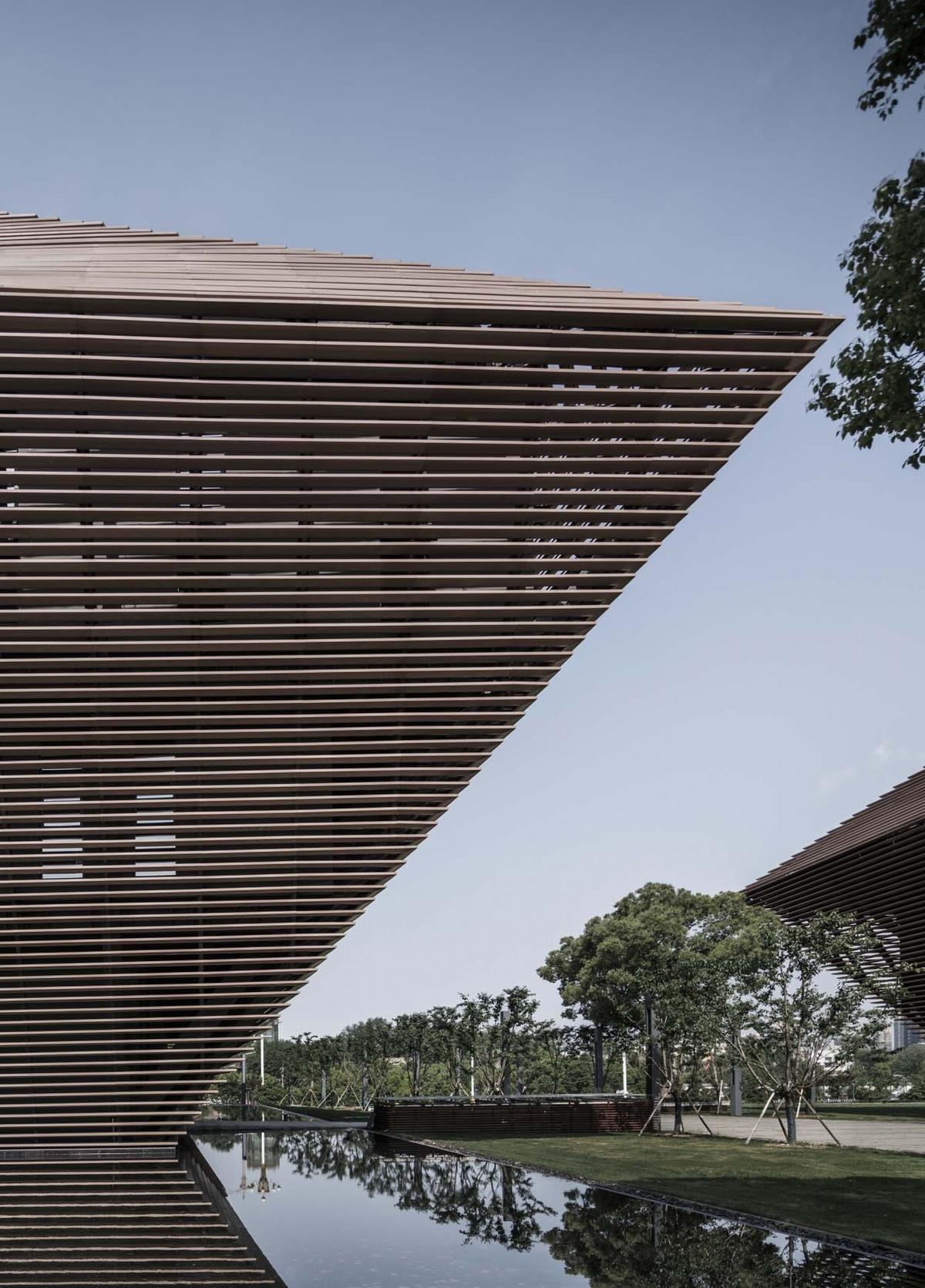

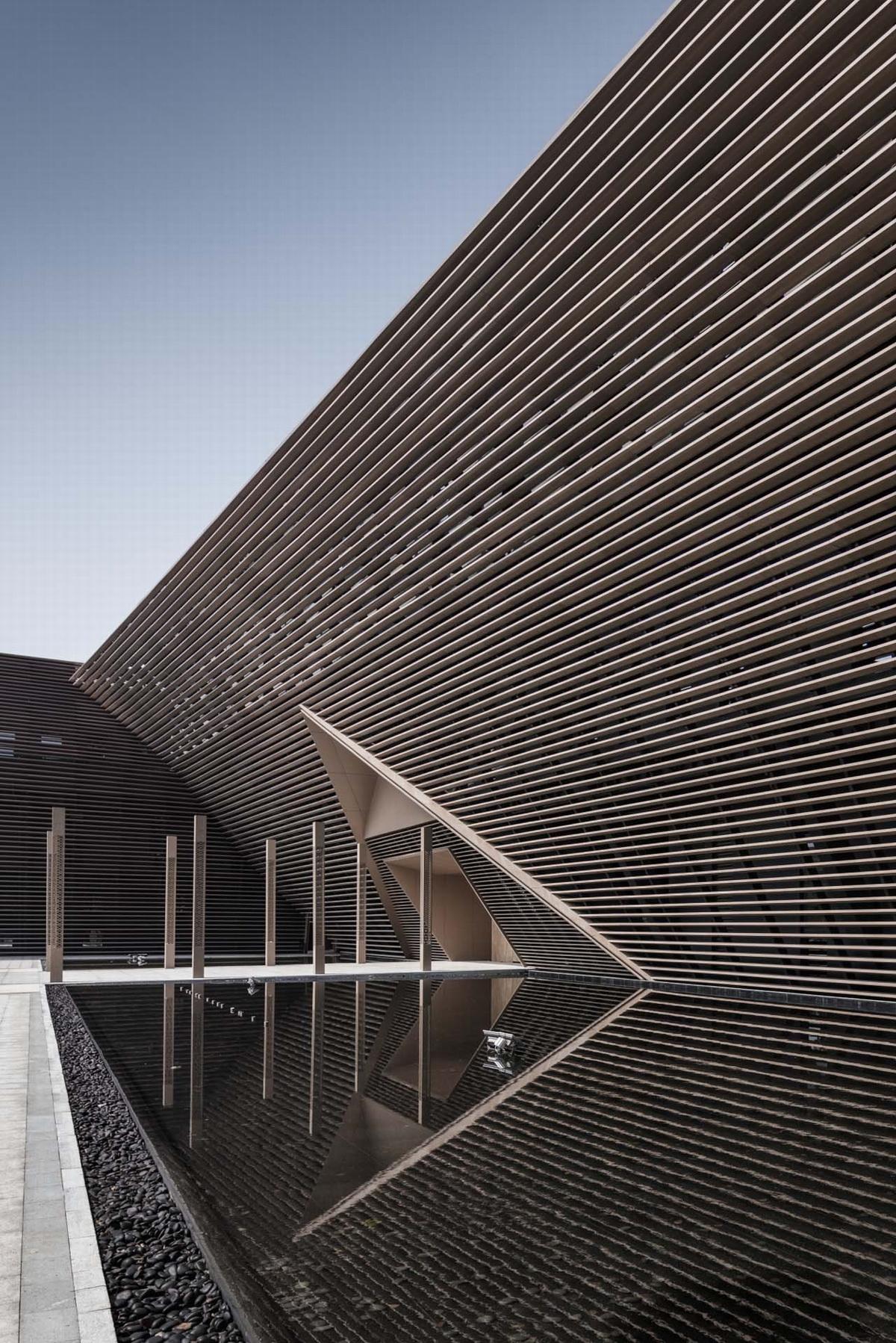

▲ 建筑立面  摄影:侯博文


▲ 沿广信大道建筑立面  摄影:侯博文

建筑内部空间的策划由于展览内容的不确定,对空间的兼容性和可变性提出了更高的要求,针对未来使用内容、频率、人群的差异对空间进行整理,经济上才能降低能耗及运营成本,这也是采用三栋相对分立的建筑的原因之一。对于每栋建筑,公共空间与交通体被限定出来整体设计,展示空间则尽可能以大空间的方式以保证未来运营的灵活性。

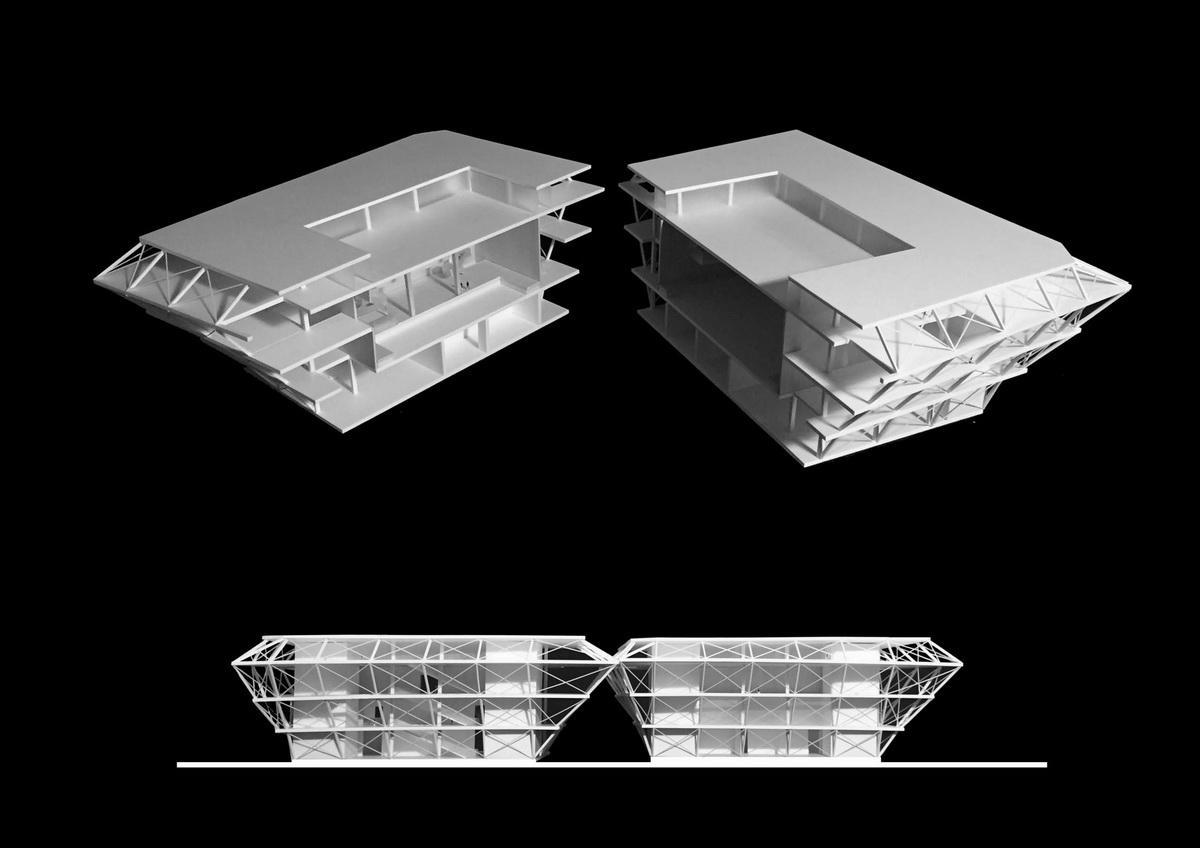

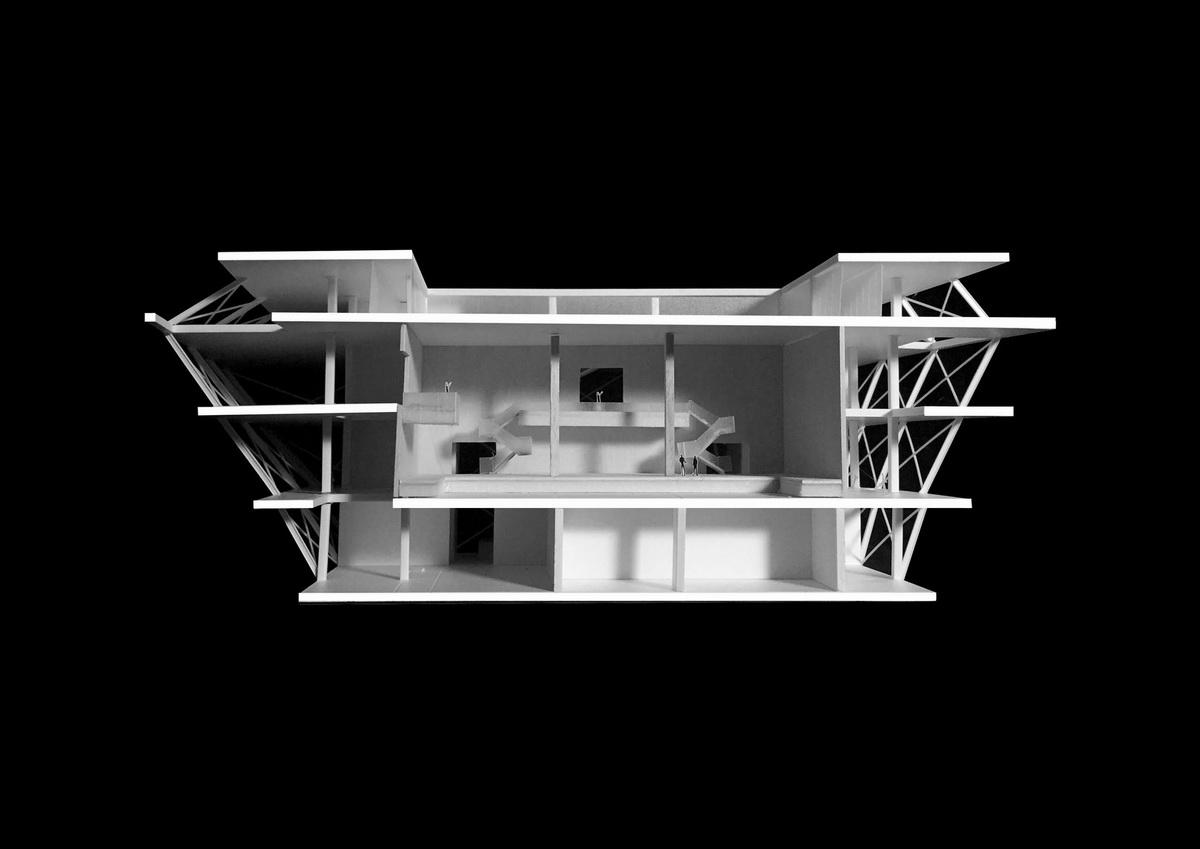

▲ 模型

设计图纸:

调整大小 23_00总平.jpg

▲ 总平面

调整大小 旋转 调整大小 24_01_平面.jpg

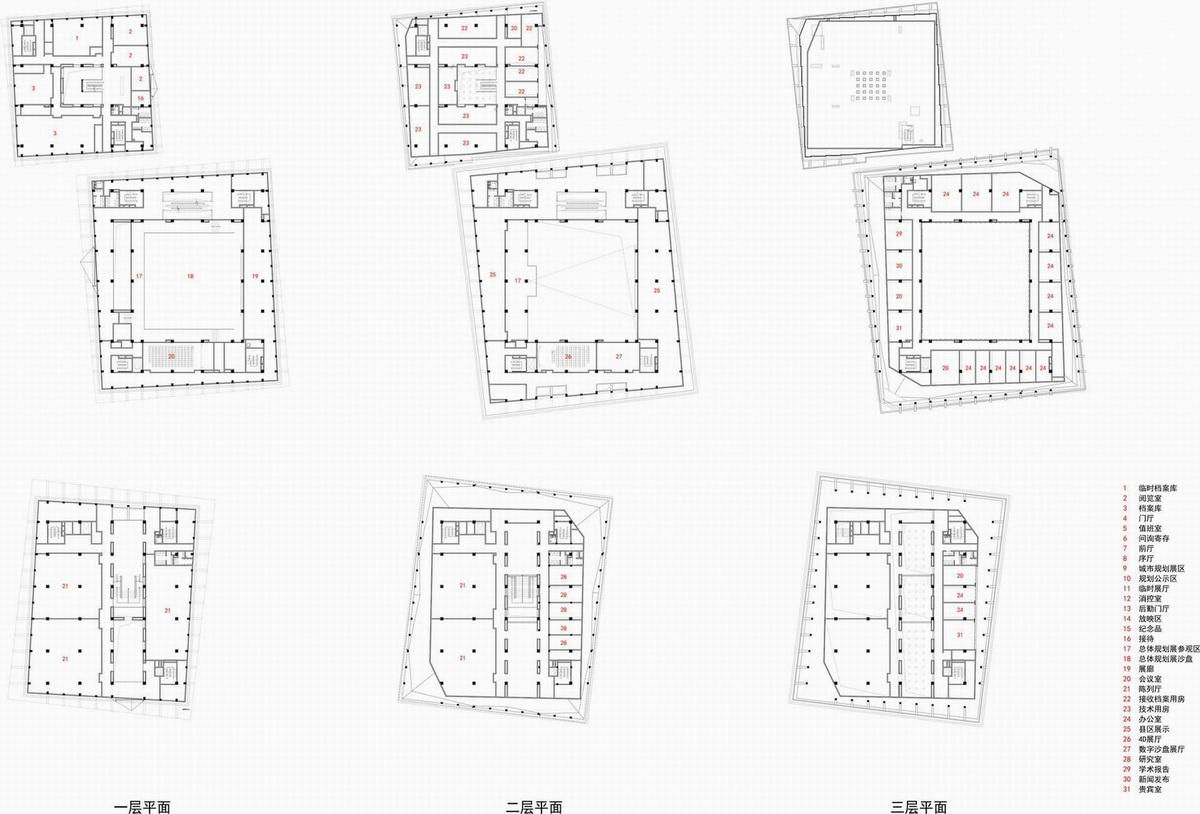

▲ 平面图

调整大小 旋转 26_02_立面.jpg

▲ 立面图

调整大小 25_03_剖面.jpg

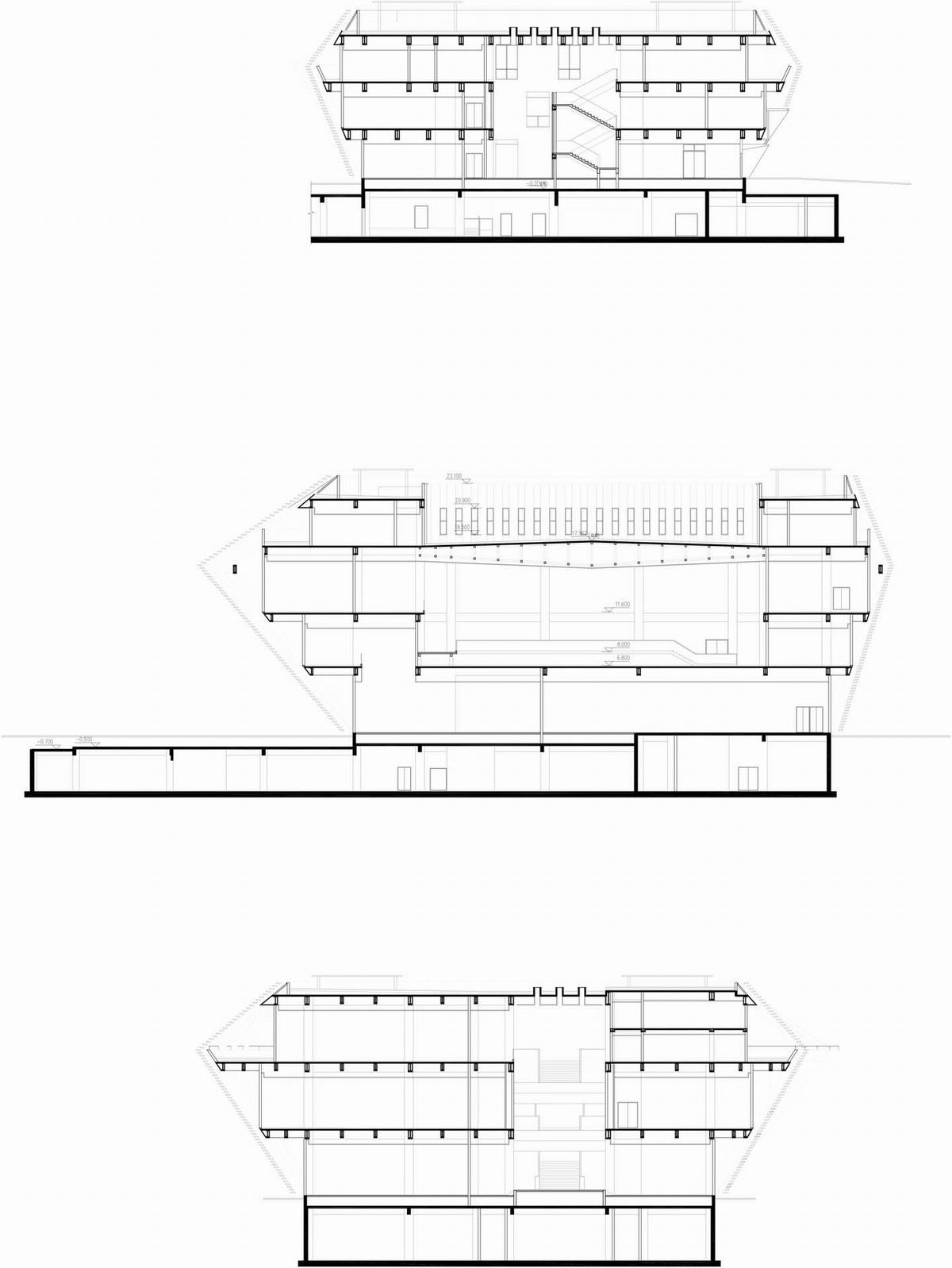

▲ 剖面图

项目信息:

建筑事务所:张雷联合建筑事务所

地址:上饶市,江西省,中国

类别:展陈建筑

主创建筑师:戚威, 龚桓

建筑设计:王亮、范新我、陈艮林

施工图设计合作:南京大学建筑规划设计研究院有限公司

景观设计:陈隽隽、邱静、孙雪然

建筑面积:42000.0 m2

项目年份:2017

摄影师:侯博文
