Luum寺,竹参数化下的自然之美 / CO-LAB Design Office

ArchitectureDaily ArchitectureDaily

作者:CO-LAB Design Office
校对:星期八小镇

原文链接

Luum 庙是位于墨西哥图卢姆的一个名为 Luum Zama 新住宅区开发项目中配套便利设施的一部分。图卢姆地区的人气飙升使得许多开发商想尽办法寻求开发最大可销售的建筑地块,其中许多将现有的丛林完全地砍伐并以新的建筑以代之。相比之下,Luum Zama 开发项目将其8公顷开发土地中的50%用于现有植被的保护,同时还实施了种植该地区特有植物的重新造林计划。Luum Zama 的总体规划也是由 Co-Lab Design 设计的,他们热衷于提高对保留和保护该地区自然资源紧迫性以及建筑规范的认识。

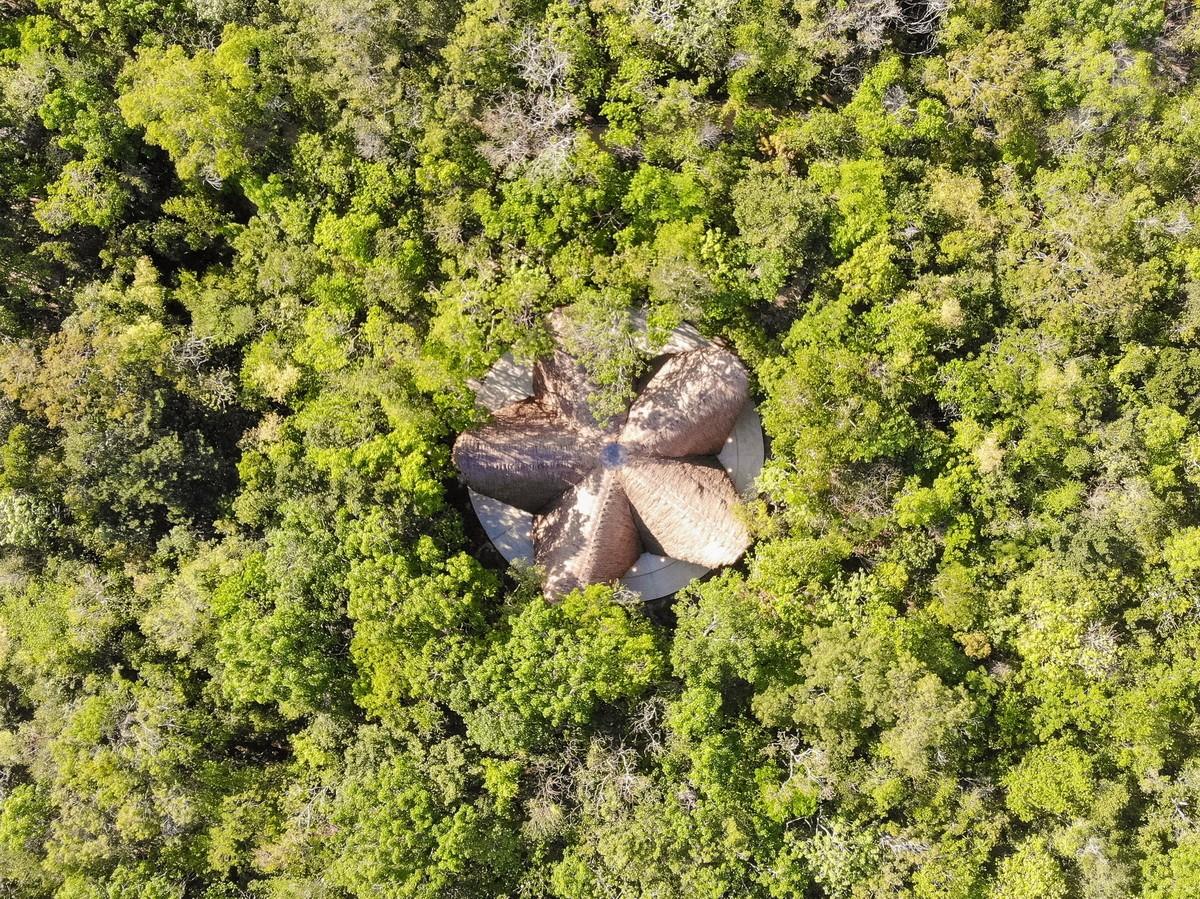

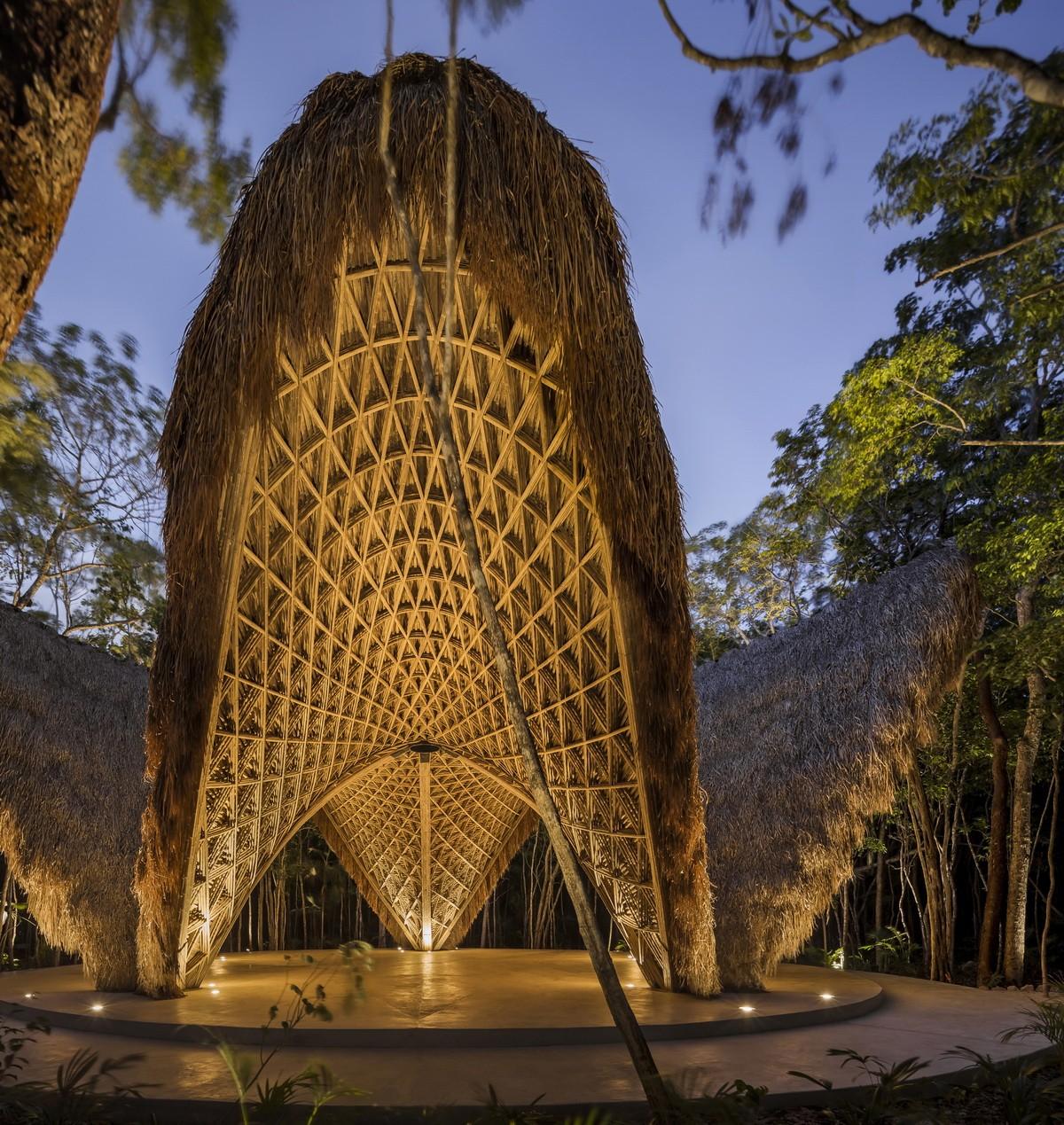

项目位于开发中心,寺庙坐落于原生丛林中的保留区,只能徒步进入,在其宁静自然环境下,非常适合思考和感受慢生活。温柔的微风穿过丛林树冠和开放式结构,营造出斑驳的光影效果。这一开放式五面结构能提供各种理疗和活动功能,包括瑜伽,冥想,工作坊和社区聚会。

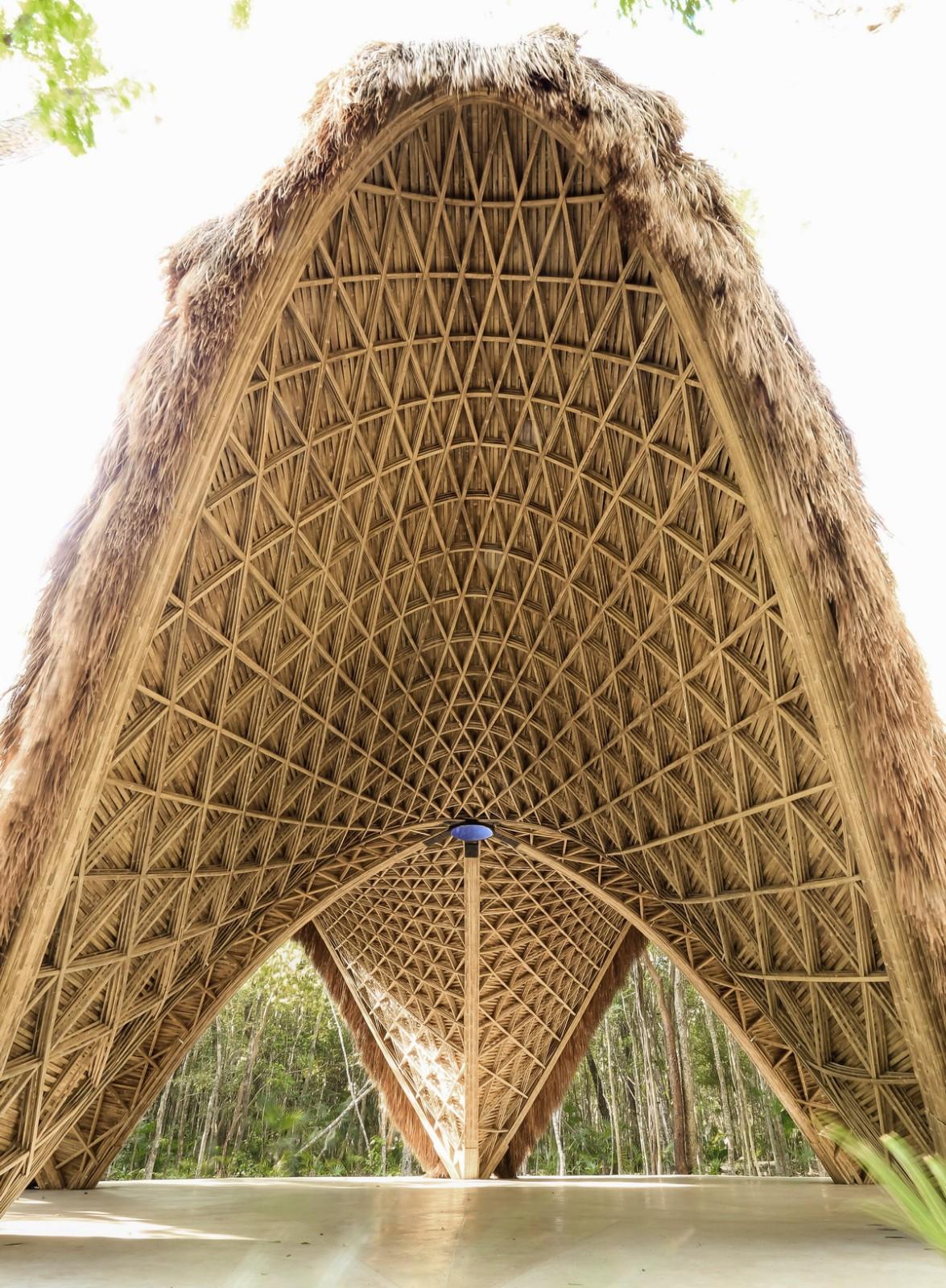

受到菲利克斯·坎德拉的悬链线钢筋混凝土外壳作品的启发,该项目是一个由竹材建成的五面悬链结构。拱形拱顶相互支撑,共存的概念渗透在各个构件互相依赖的结构中,以此提醒我们社区的相互依赖关系以及我们同舟共济所能取得的成就。由在现场弯曲后的扁平的竹节,通过以螺纹或以捆绑的方式连接在一起,一个个单独的编织状竹元素一起组成了一个整体。


CO-LAB使用参数化软件设计了该结构,并与承建商和专门的竹结构工程师密切沟通,使工作室能够为承建商提供精确的角度,可控的测量和不同结构部件的连接点。

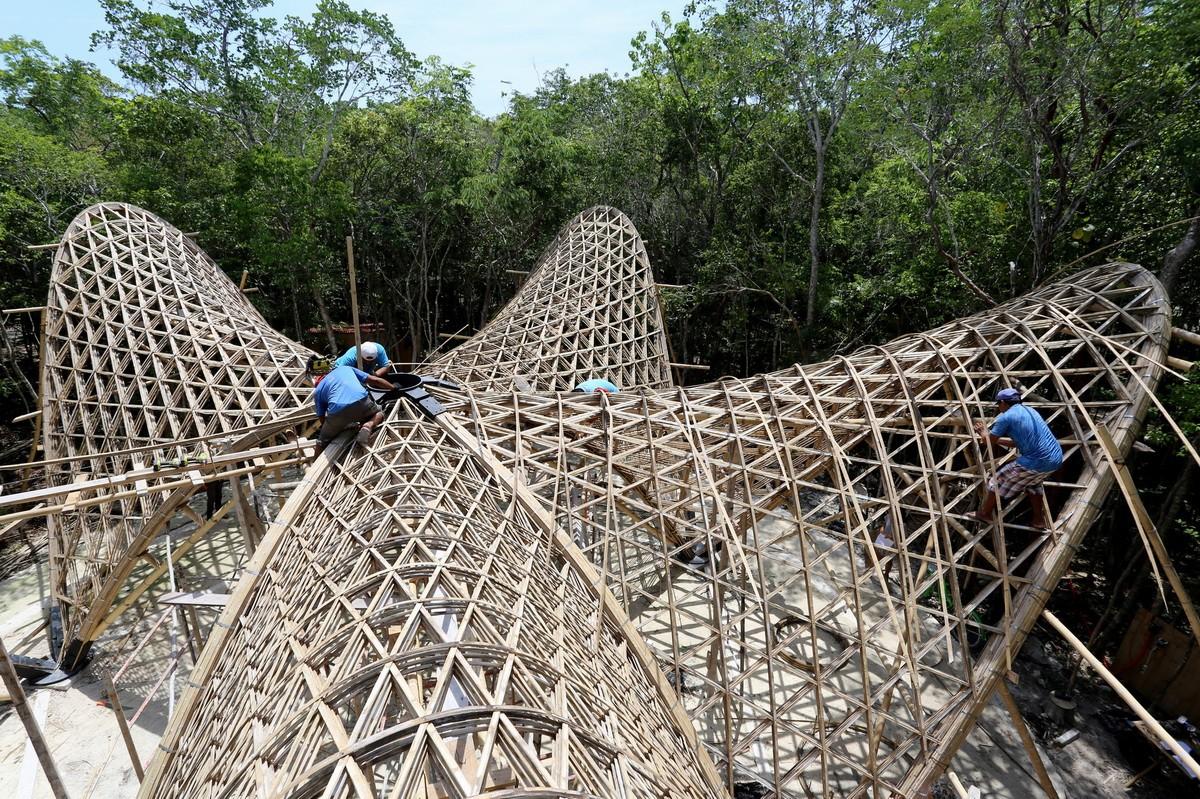

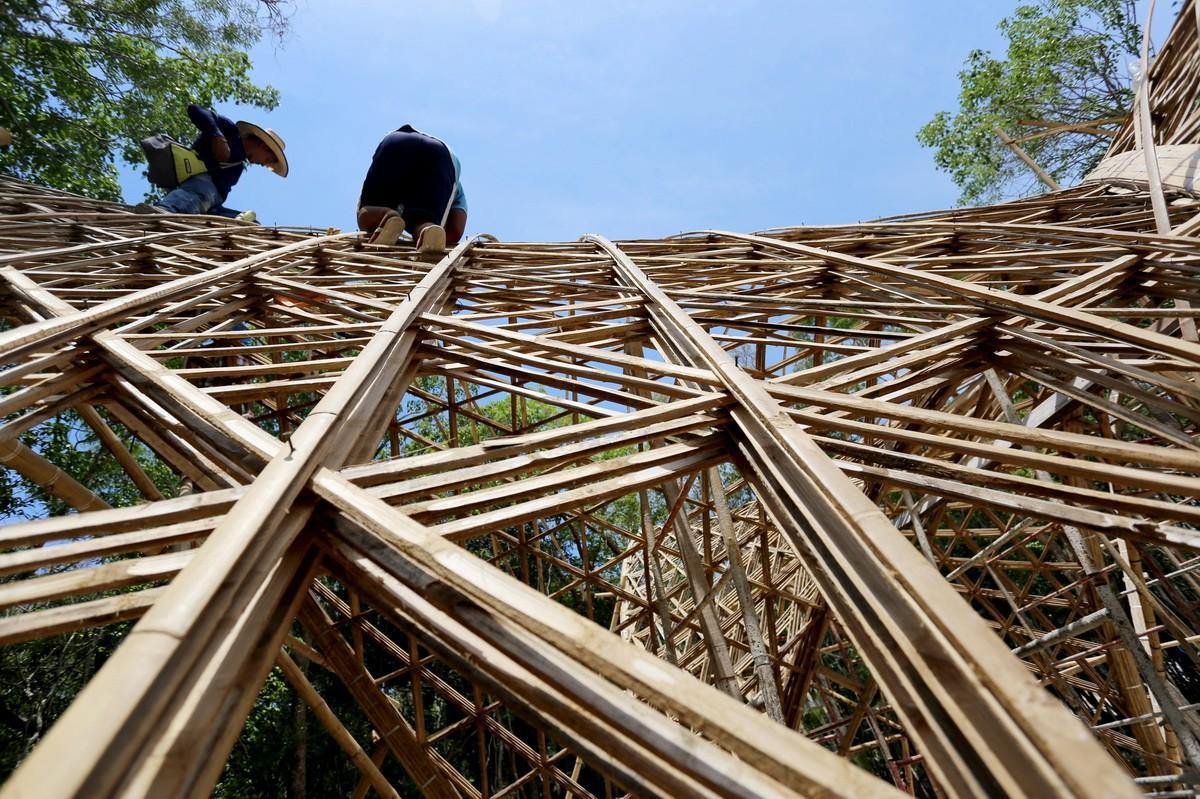

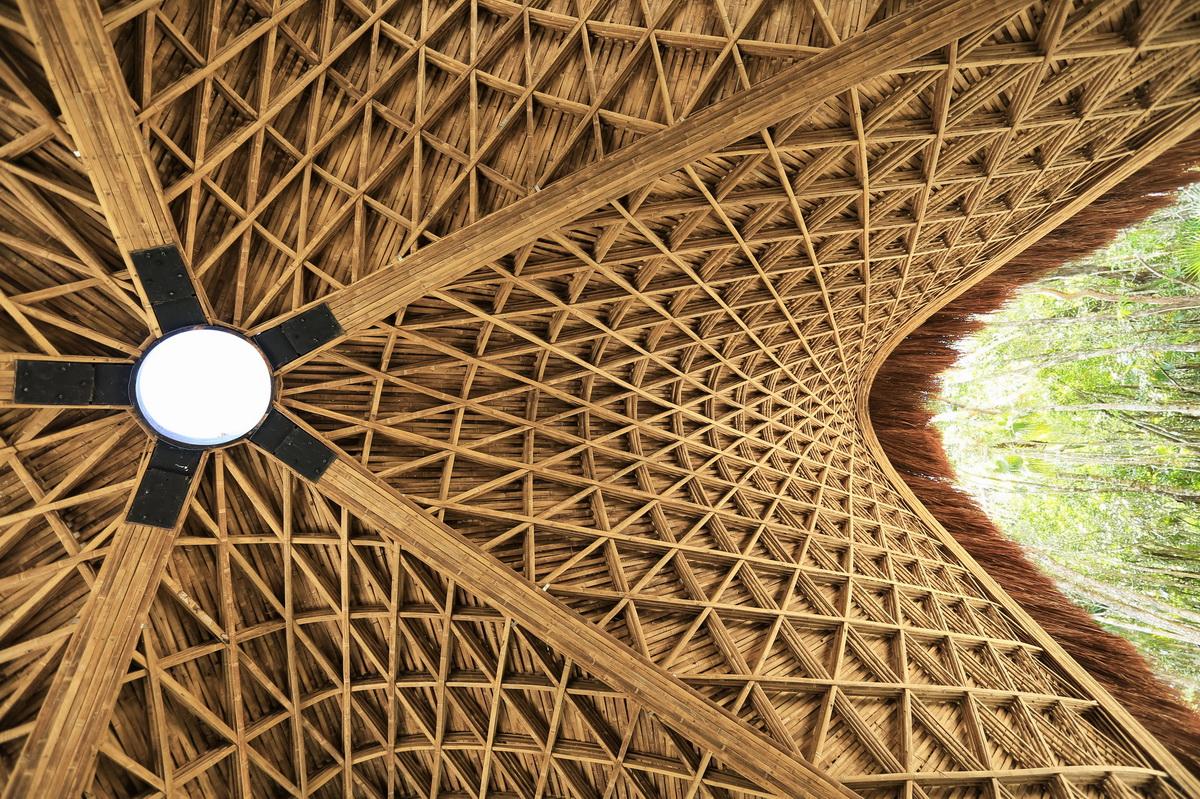

竹质拱形梁由现场弯曲的扁平竹节组装而成,在地面上冷成型,然后用螺丝拧紧并捆扎在一起作为一个元件共同作用。一旦拱梁升起,它们会通过一种三角结构的形态交织在一起,然后通过两层连续紧密编织并以相反的方向交错以获得结构稳定性的竹栅层做进一步约束。

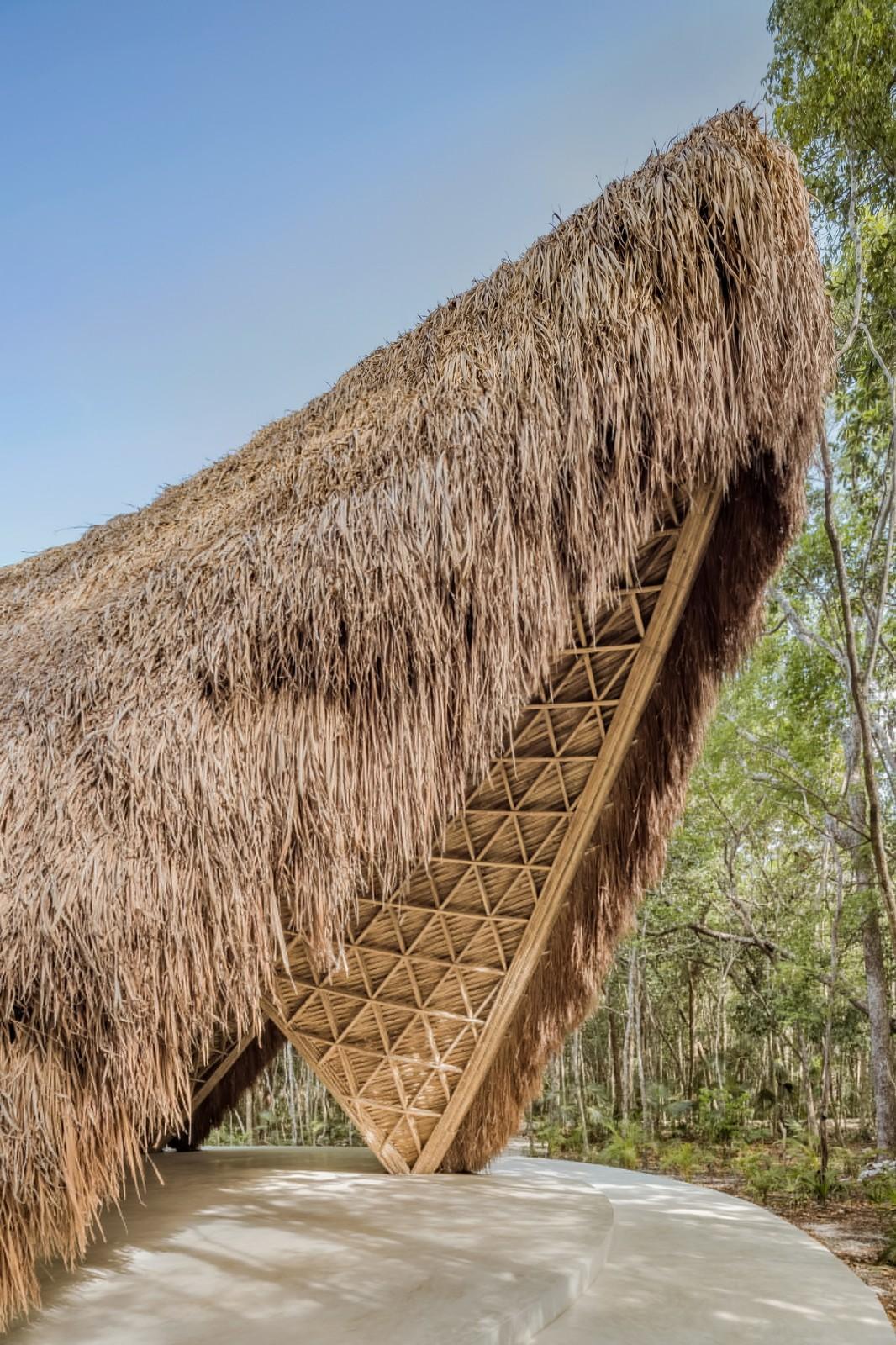

由于其在快速生长收获周期中良好的碳封存作用及其在重量比上的高强度(特别是在编织在一起时),竹子是一种具有惊人潜力的可持续环保建材。 建筑结构通过设计和计算足以抵抗飓风。 该项目所用的竹子在邻近的恰帕斯地区可持续种植。在外部,则覆盖了一层当地的Zacate(草茅屋顶),这是该地区典型的保护结构,其能在让建筑避免受雨水影响的同时,能在潮湿的热带气候中具有良好的通风。

Luum 寺是可持续发展的一个示范,它将创新设计和工程学同手工建造及有机可持续建材相结合。该项目精心的将建筑功能与基地美景相交织,为社区创造出了一个独特的,标志性的空间语境,并实现了建筑师,工程师,承建商和业主之间真正的协同合作。我们相信,通过将现代设计技术与手工工艺相结合,可以对那些有失传或消失危险的手工工艺技术及生活方式的复兴产生积极影响。


标志性的Luum 庙和Luum 规划可以通过设计手段帮助创造对自然世界更好的欣赏和与联系,从而激励可持续发展。这一点至关重要,尤其对于之前以旅游为开发导向的处女地,因为在那里简单而有限的地方法规允许资金充足的开发商贿赂官员,从而使得自然资源被迅速耗尽。


最后,这一标志性的Luum 庙和Luum 规划有助于提高人们对图卢姆及其他地区精致生态环境中更好的可持续发展方式的意识。

设计图纸:

调整大小 35_COLAB_D06_PLAN_0.jpg

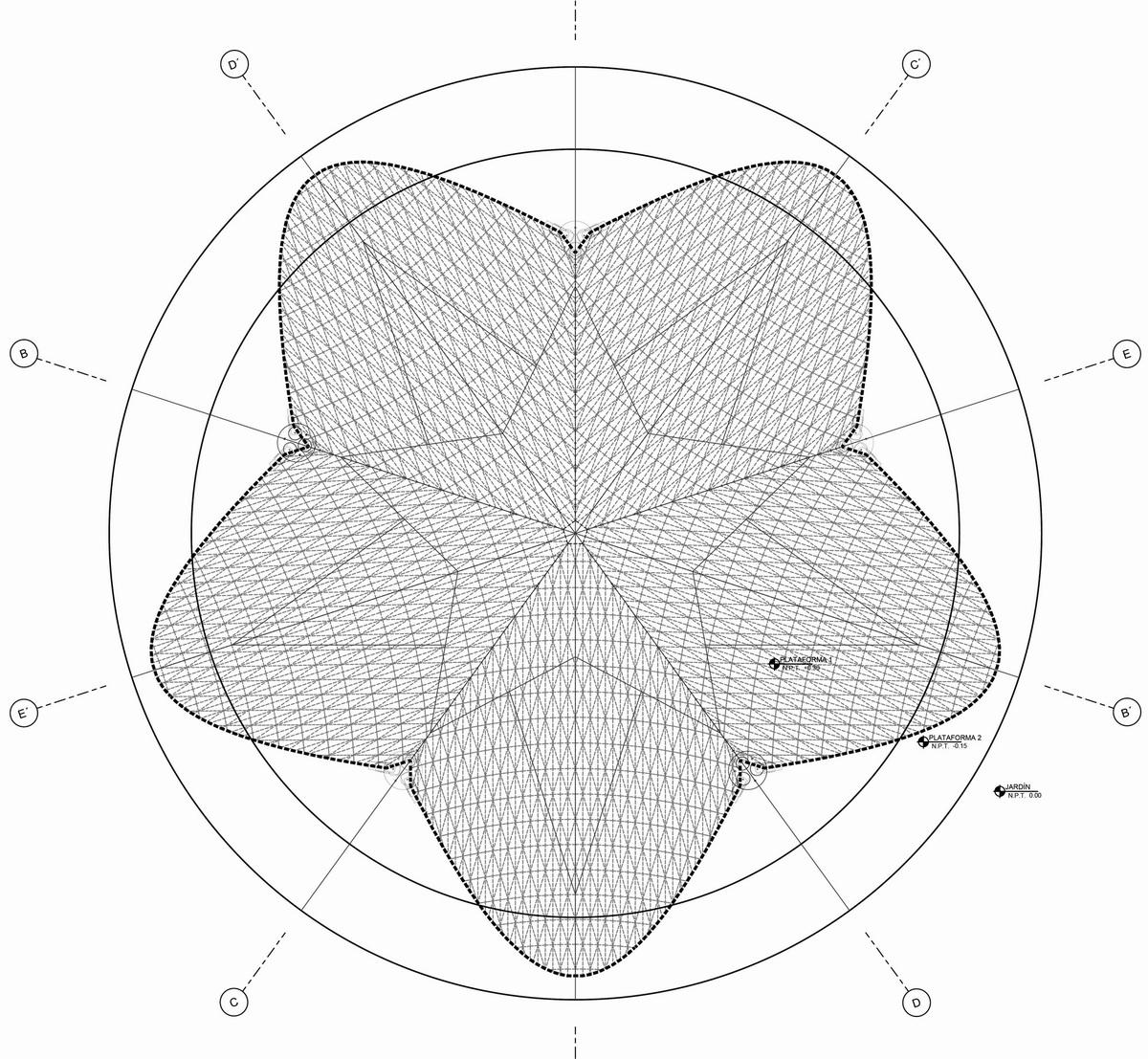

▲ 平面图


▲ 立面图

调整大小 29_COLAB_D98_Alzado_Frontal.jpg

▲ 立面图

调整大小 34_COLAB_D92_SECTIONS_2.jpg

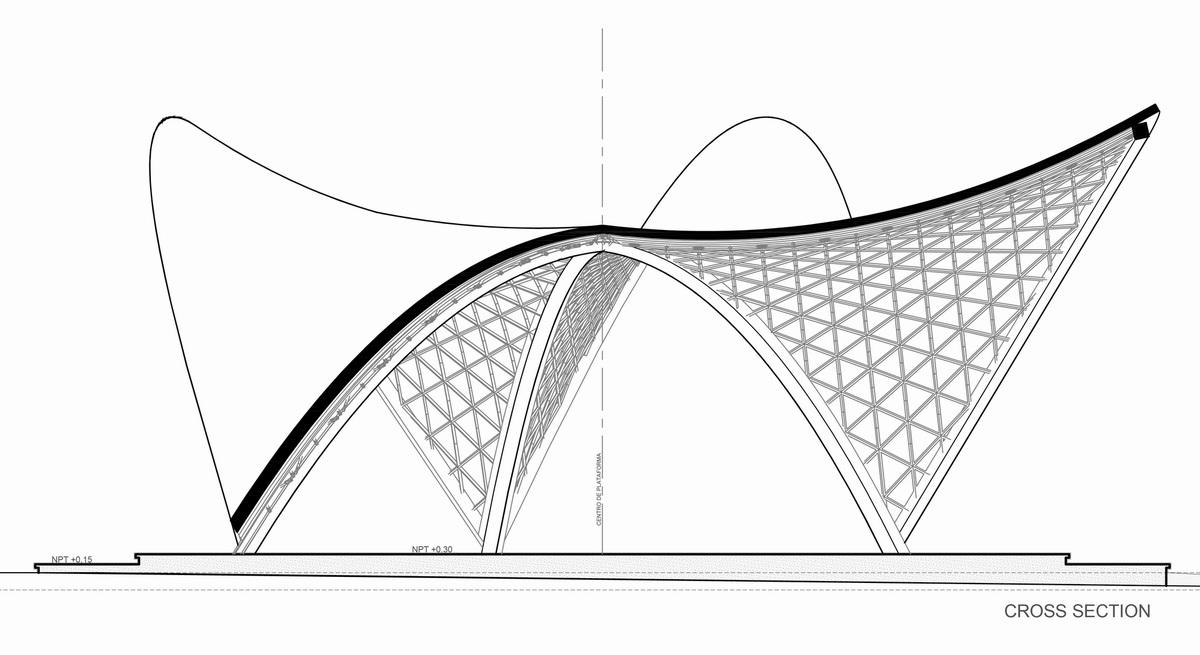

▲ 横剖面

调整大小 32_COLAB_D94_PLANO_ZAPATAS_Y_PLATAFORMAS.jpg

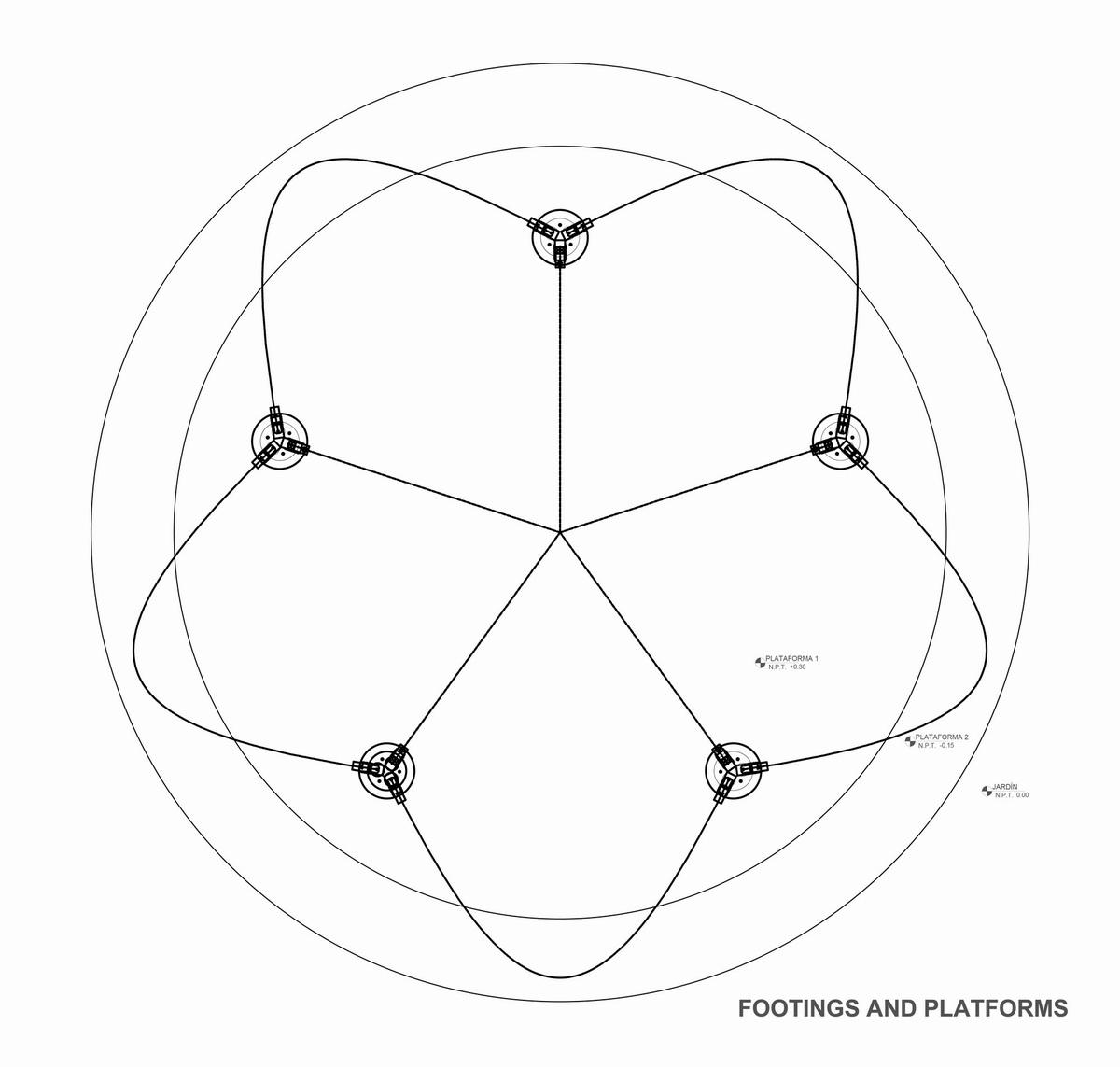

▲ 柱脚和平台

调整大小 9_COLAB_D95_FOUNDATION_DETAIL.jpg

▲ 基础细节剖面

调整大小 31_COLAB_D95B_DETALLE_ANCLAJE_METALICA.jpg

▲ 结构底板详图

调整大小 11_COLAB_D97_DETALLE_ARCO_METALICO.jpg

▲ 结构细节

调整大小 33_COLAB_D96_DETALLE_ARCO_METALICO_PLANO.jpg

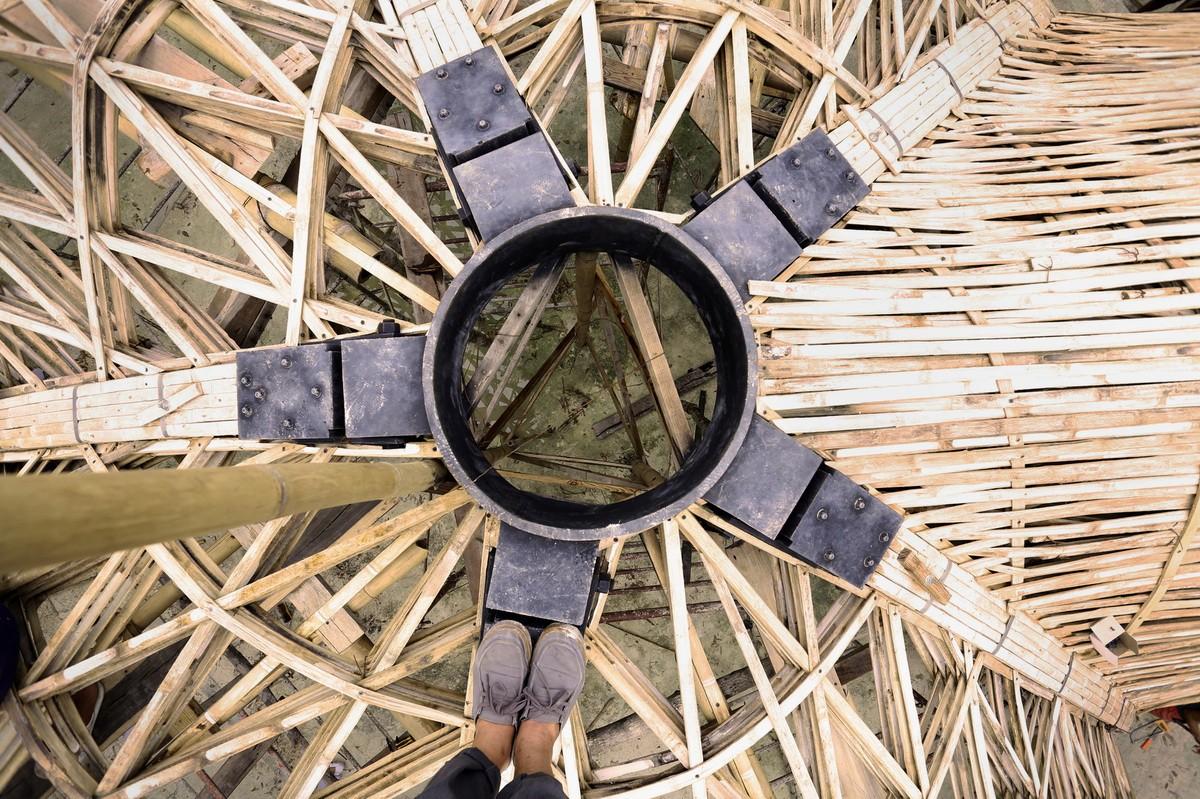

▲ 顶部环形结构细节

调整大小 27_COLAB_D09_PUNTOS_DE_CONEXIóN_DIAFRAGMA_ZOOM.jpg

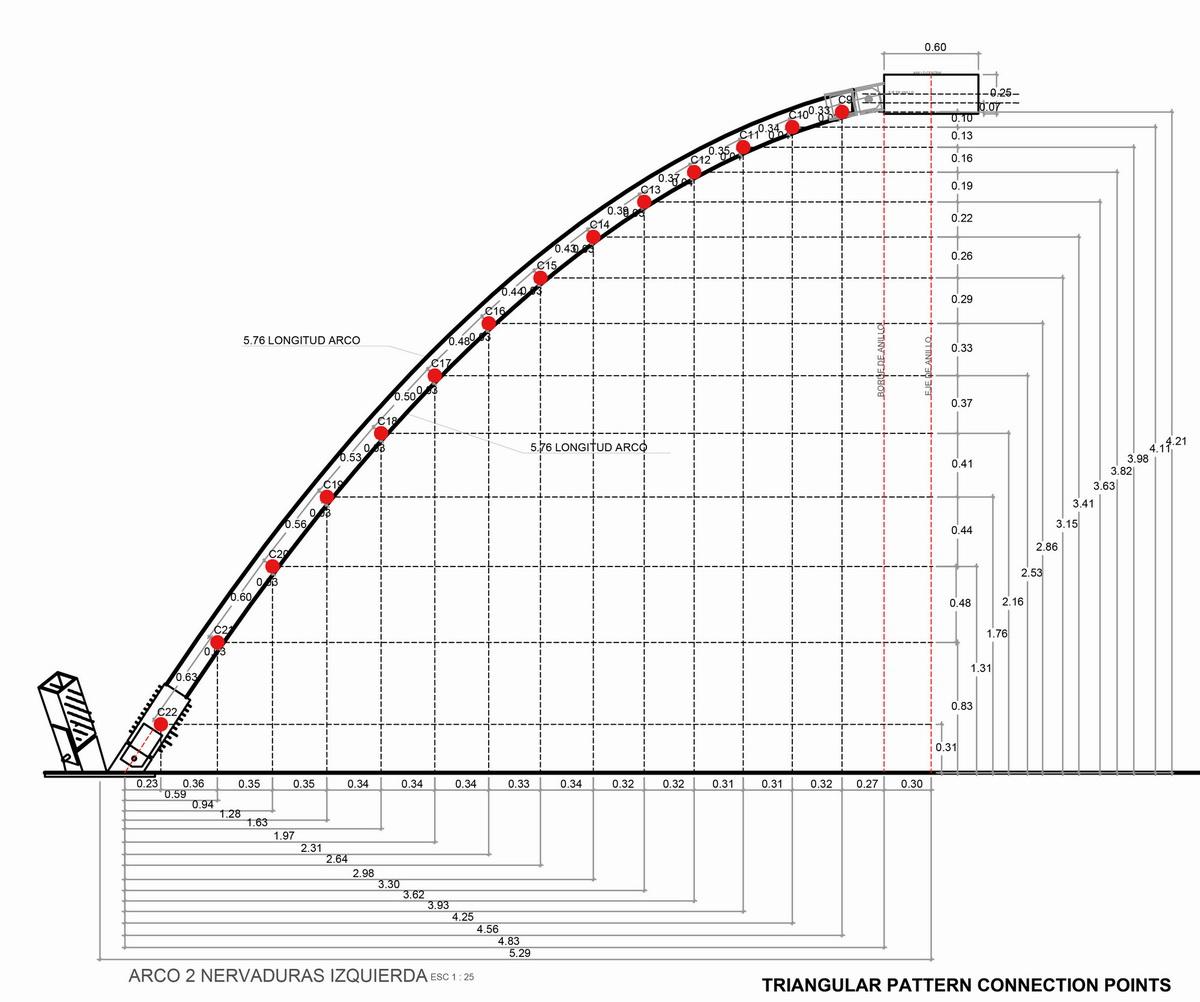

▲ 三角模式链接点

调整大小 30_COLAB_D08_PUNTOS_DE_CONEXIóN_DIAFRAGMA.jpg

▲ 三角模式链接点

调整大小 28_COLAB_D09_Detalle_estructural_petalo.jpg

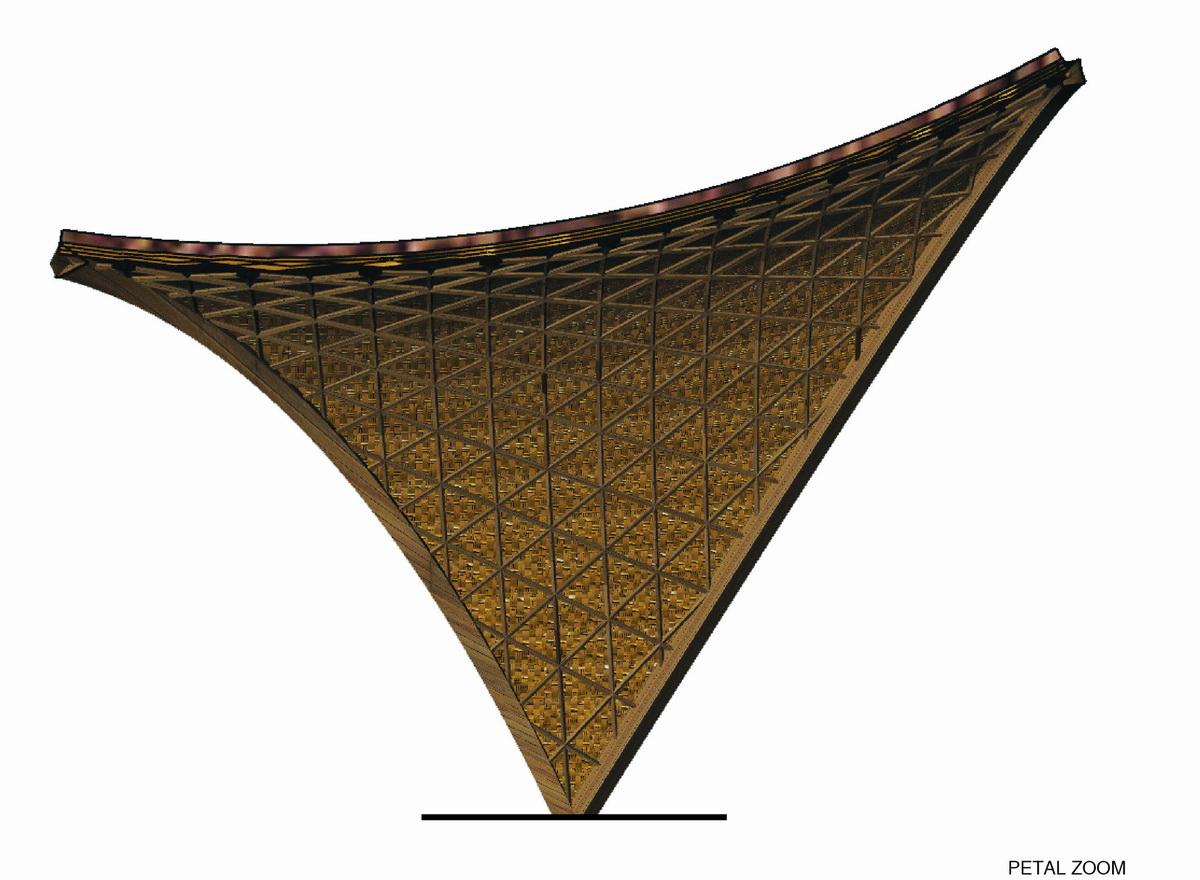

▲ 结构层


调整大小 36_COLAB_D93_.jpg

▲ 细节

调整大小 14_COLAB_D07_PLANO_DETALLE_PETALO.jpg

▲ 分析图

项目信息:

建筑事务所:CO-LAB Design Office

地址:Tulum, Q.R., 墨西哥

类别:寺庙

主创建筑师:Joana Gomes, Joshua Beck, Arturo Garza Espinosa, Rodrigo Arias Lopez, Thalia Velasco, Antonio Quintero, Alberto Avilez

项目面积:250.0 m2

项目年份:2019

摄影师:César Béjar, Pakal Egger and Tonatiuh Egger

工程师:Esteban Morales

施工方:Arquitectura.Mixta: Jaime Peña, Javier Creuheras, Arley Osorno, Farut Varon

业主:Luum Zama
