在广岛尾道Bella Vista Sakaigahama度假酒店后花园中，有一座双螺旋教堂,坐拥濑户内海全景。
这也是我们此次建模的主角——Ribbon Chapel（丝带教堂）。
从图片可以看出，建模丝带教堂最主要的就是外部的双层螺旋楼梯，与之前的无尽楼梯不同，双层教堂的内外螺旋楼梯并不相同。
下面我们就一起来尝试一下吧~
画螺旋线（SUAPP编号52）
1001工具-路径放样（SUAPP编号251）
曲面放样-路径放样（SUAPP编号427）
按角选择-选水平线（SUAPP编号266）
批转组件（SUAPP编号242）

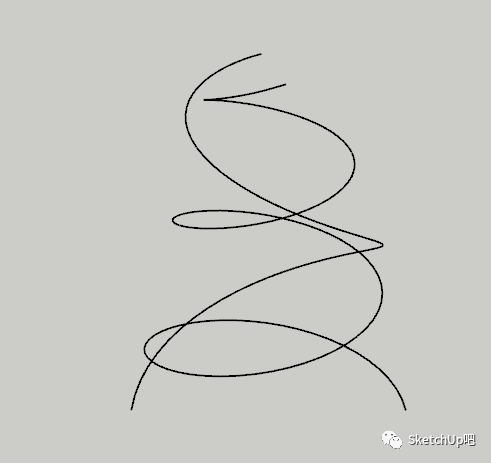

第01步：使用画螺旋线（SUAPP编号52）绘制内外两层螺旋线。
第02步： 在顶部绘制半径为1000mm的圆形，与螺旋曲线相切。

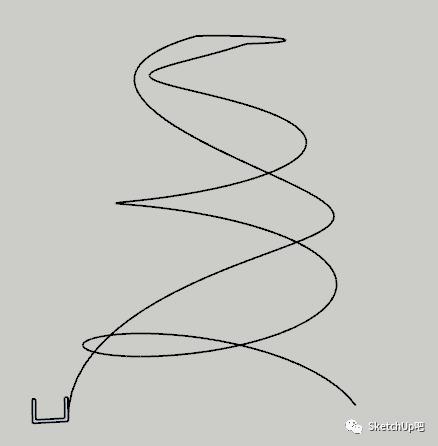

第03步： 绘制阶梯截面，使用路径放样（SUAPP编号251）进行放样；

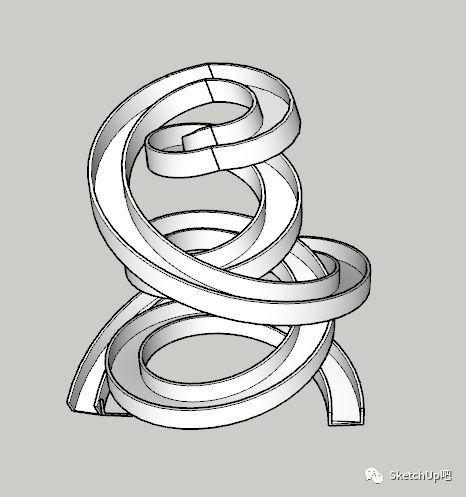

得到除顶部外楼梯坡道模型▼

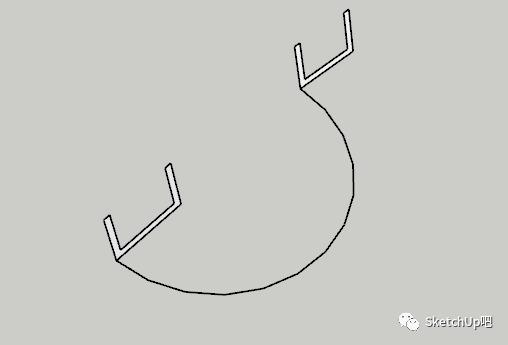

第04步： 复制阶梯截面，使用路径放样（SUAPP编号251）进行放样；
获得顶部阶梯▼
拼合模型▼

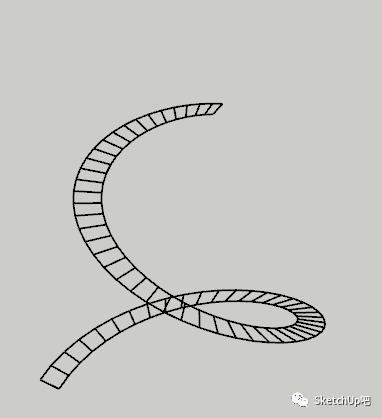

第05步： 提取阶梯轮廓线，分别使用轮廓放样（SUAPP编号251），放样时，选择仅生产表面纵向框▼
得到水平线▼

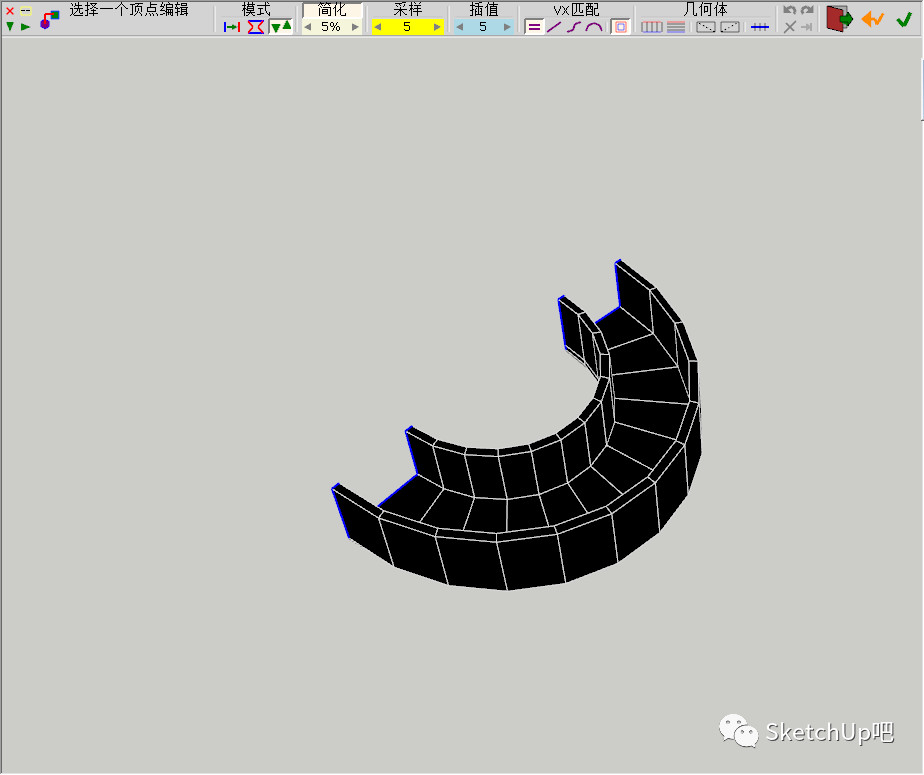

第06步： 使用批转组件（SUAPP编号242），手动生成阶梯▼

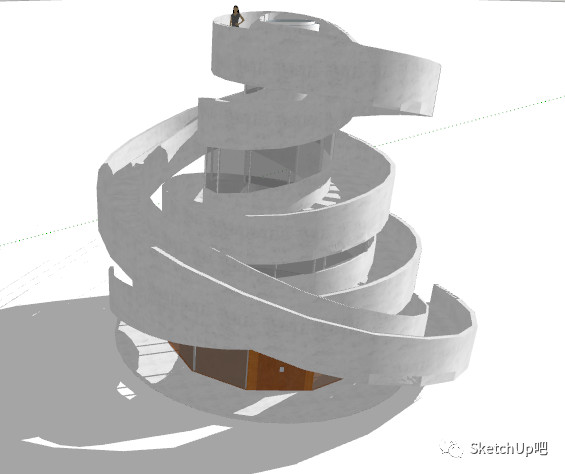

第07步： 剩下的就是建模玻璃窗以及拼合模型了，最终得到▼
丝带教堂由日本新生代建筑师中村拓志（Hiroshi Nakamura）设计，教堂以丝带为创作灵感，被两个纯白色双层阶梯呈螺旋状环绕，教堂四面都是玻璃。
两座螺旋楼梯在15.4米高的顶部会合，形成一个平台，就像两个生命经历各不相同的人相遇，携手，共进。
在设计时，建筑师希望这唯一的路径经历海洋，高山，天空，风景，遥远海岛，消失的建筑等体验。让新郎新娘在总长度长达160米的的行进中庆祝和体验。
和寻常建筑相比，缠绕的楼梯取代了屋顶、墙壁，形成了一个新的、纯粹的空间。楼梯的宽度足够人们惬意的通过，也为下层遮蔽阳光。
教堂内能容纳80人，透过树木，人们能在此看到濑户内海的美景。
整个建筑外观采用了漆成白色的自立长条木板，楼梯底部和内部采用了足够柔软，能够适应曲率变化同时也能够抵御海风侵蚀的锌合金。
结构上，整个双螺旋构架通过四个点紧密联合，建筑师利用三维箍抵抗水平力而让结构相互支持和独立。100毫米直径的实心钢只承担垂直荷载。
