波浪起伏的漏斗状体量——赫茨尔山顶上的以色列烈士纪念馆

Kimmel Eshkolot Architects设计的 “以色列烈士纪念馆”位于以色列国家公墓赫茨尔山，是国家最重要的场所之一。纪念馆是一座兼具个人与集体性的建筑，旨在纪念以色列为国捐躯的战士。

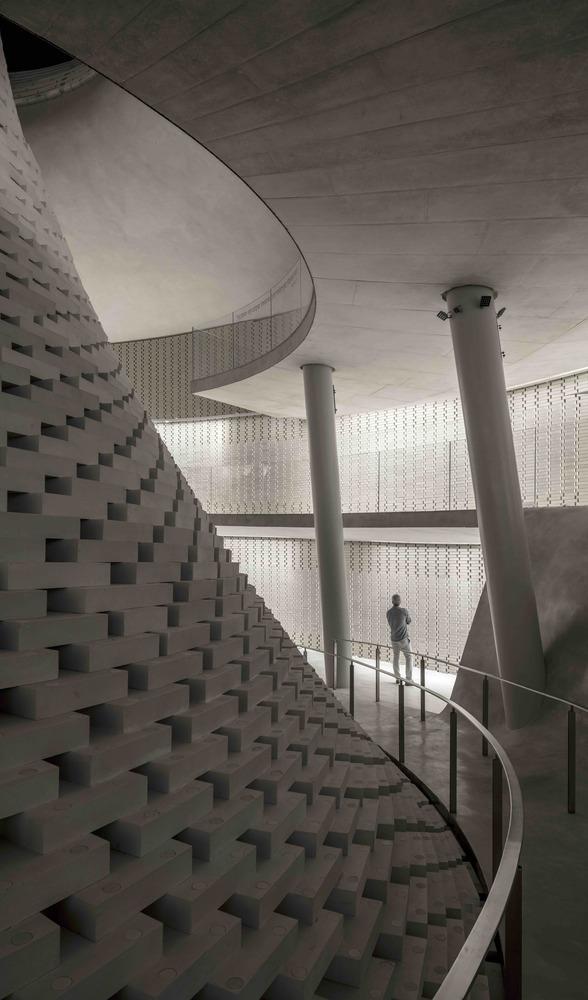

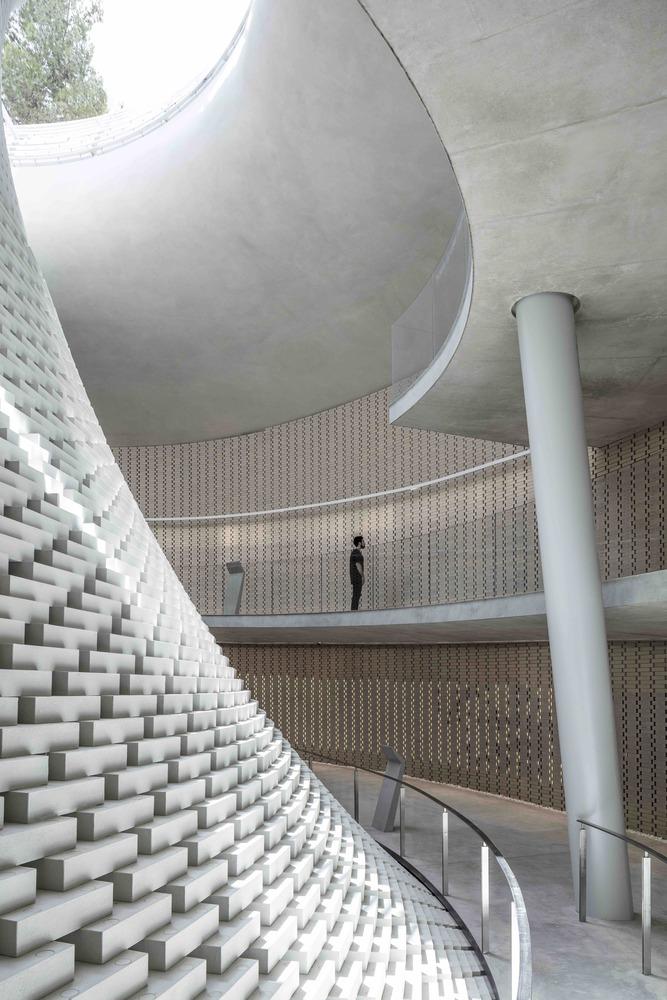

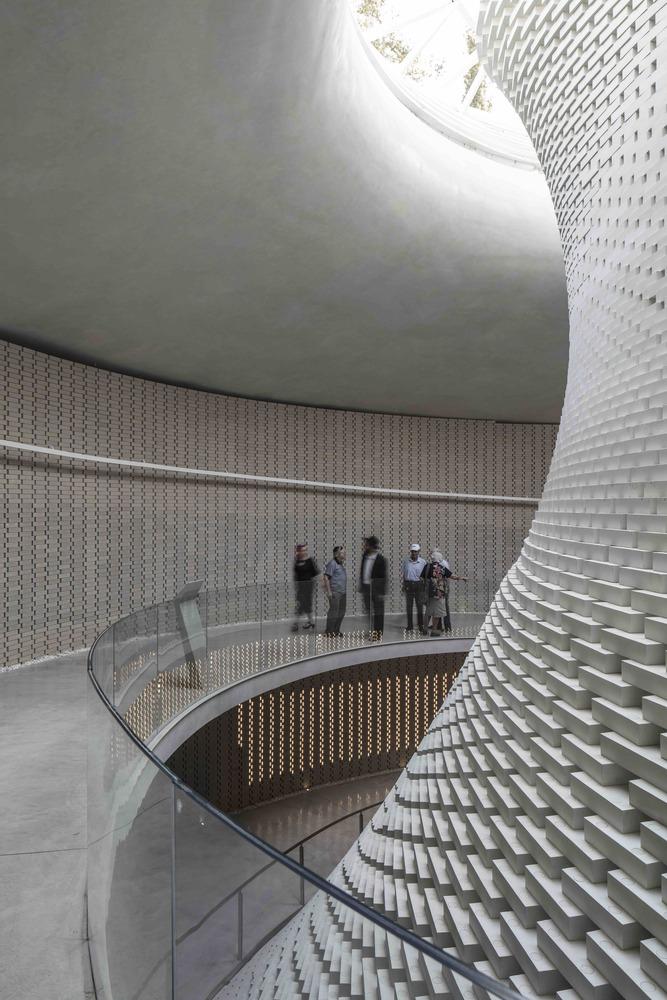

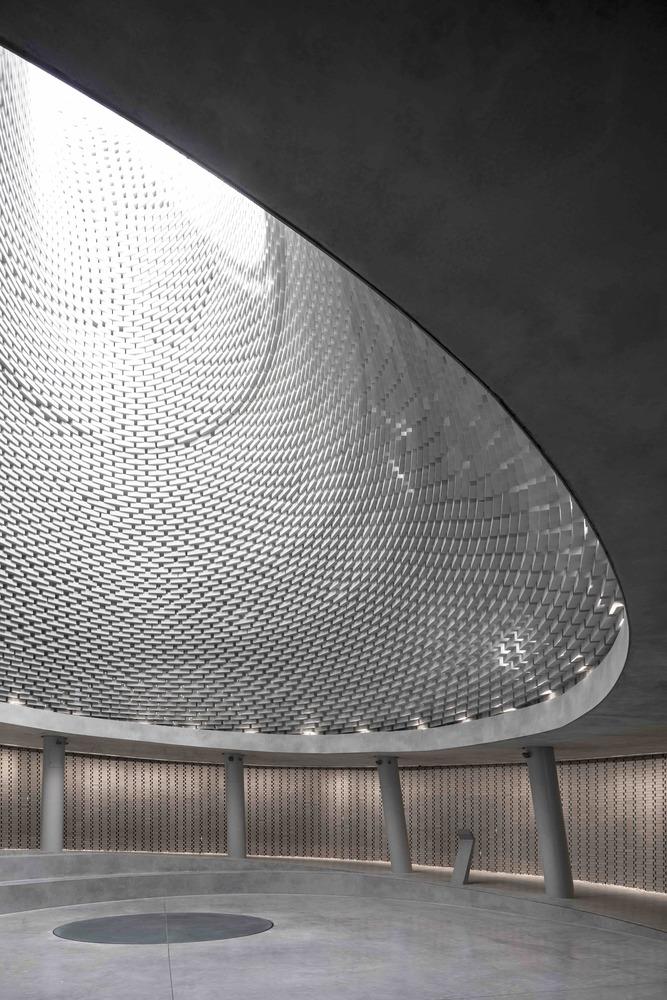

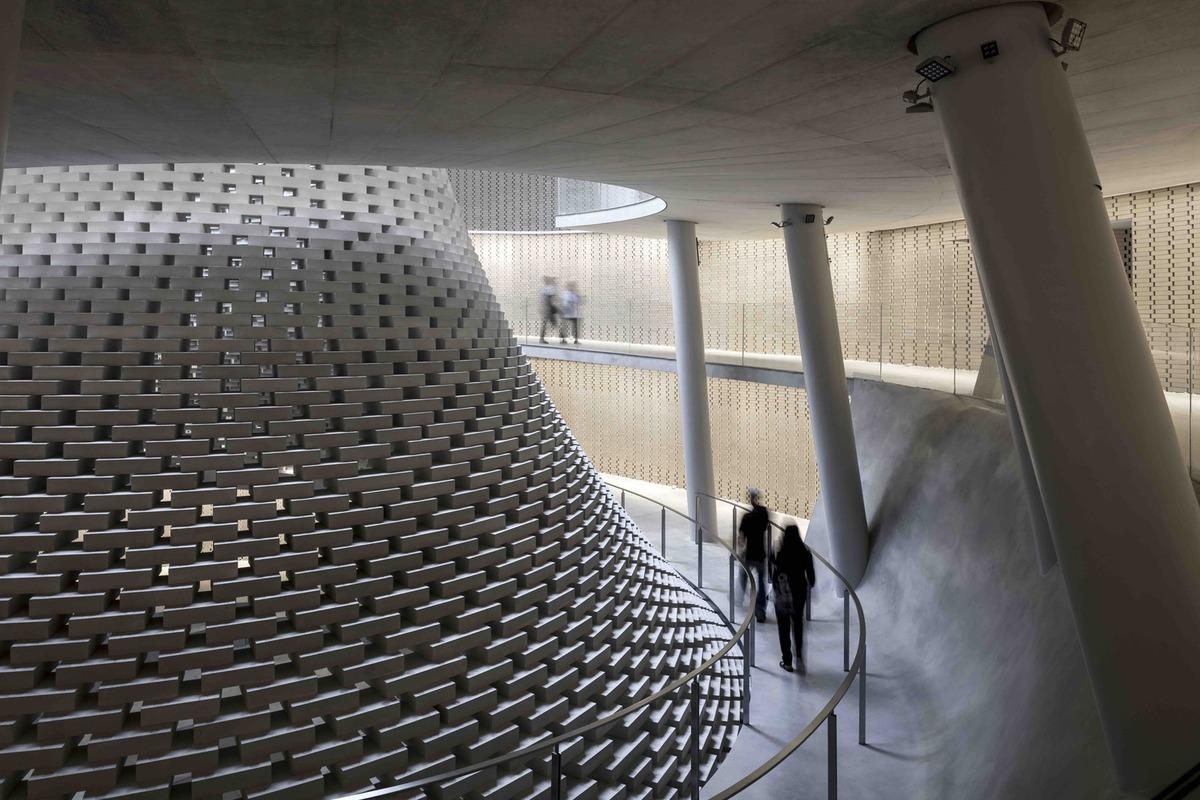

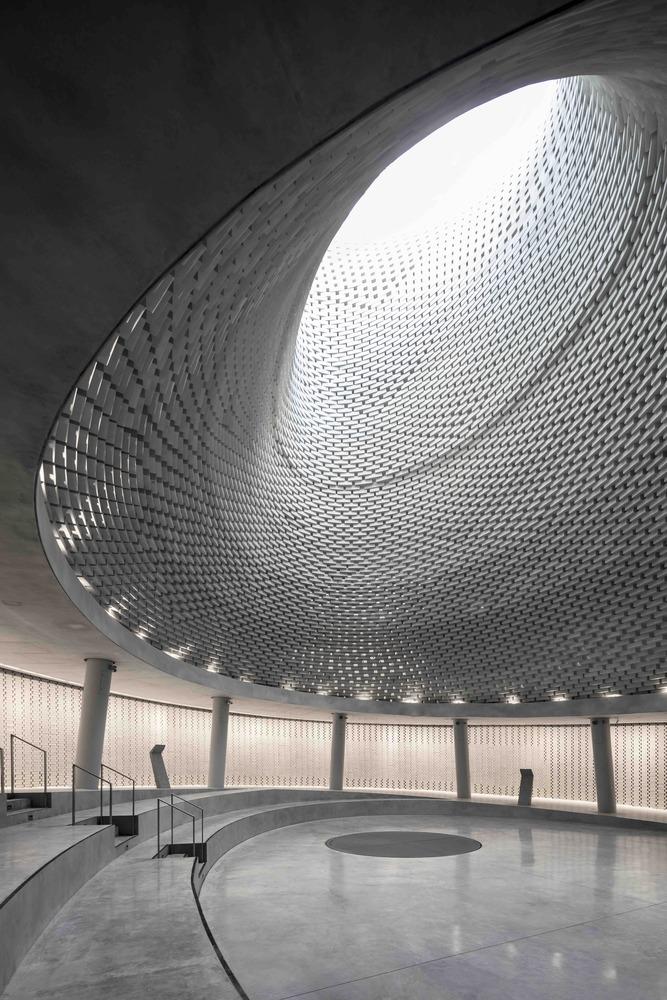

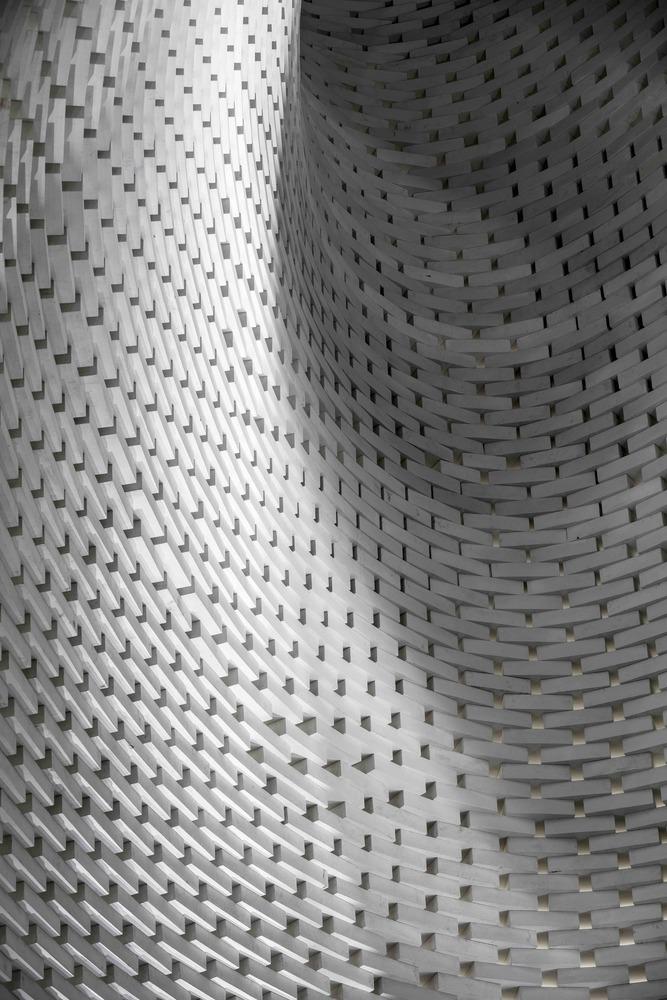

纪念馆是一个由砖块搭建而成的波浪起伏的漏斗状体量，纪念馆向天空敞开，自然光线透过天窗穿过墙上的孔洞进入室内。

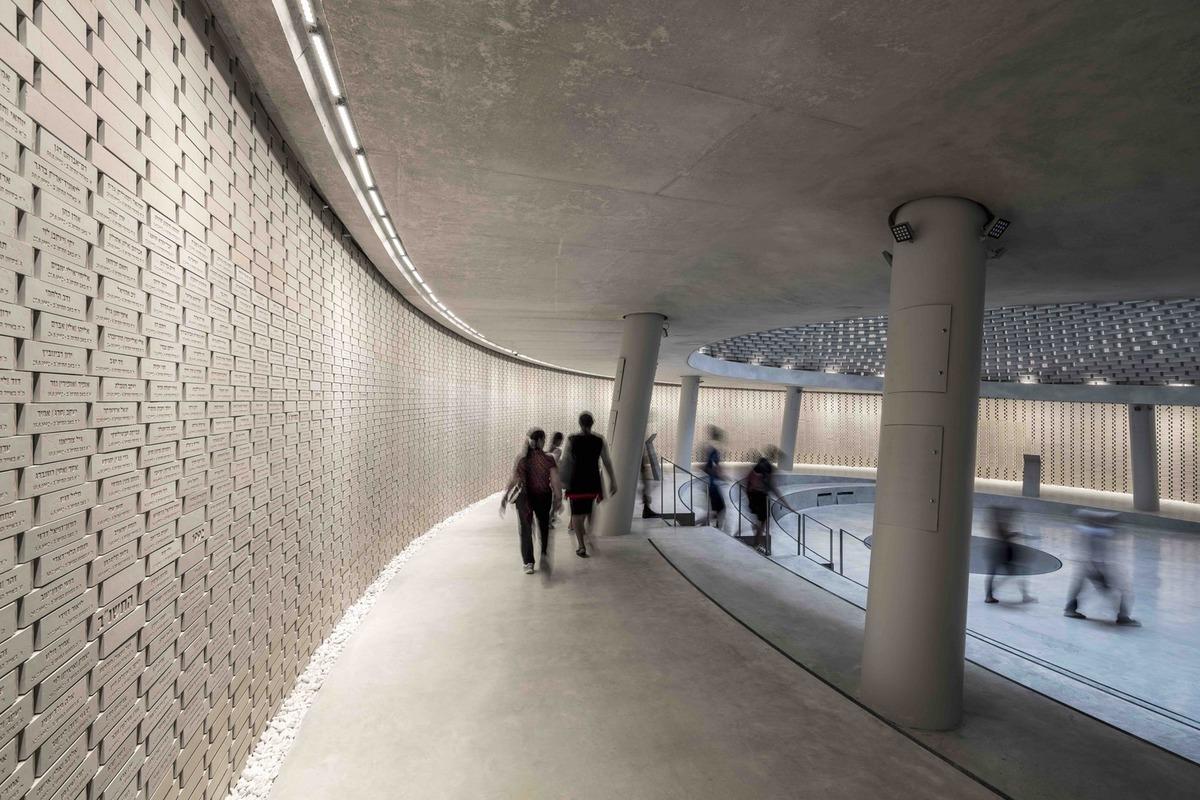

纪念馆在2006年受以色列国防部家属，纪念和遗产部的委托开始招标建设，它带着浓重的感情色彩，绵延250米的“姓名墙”围绕着中心雕塑般的砖结构展开。

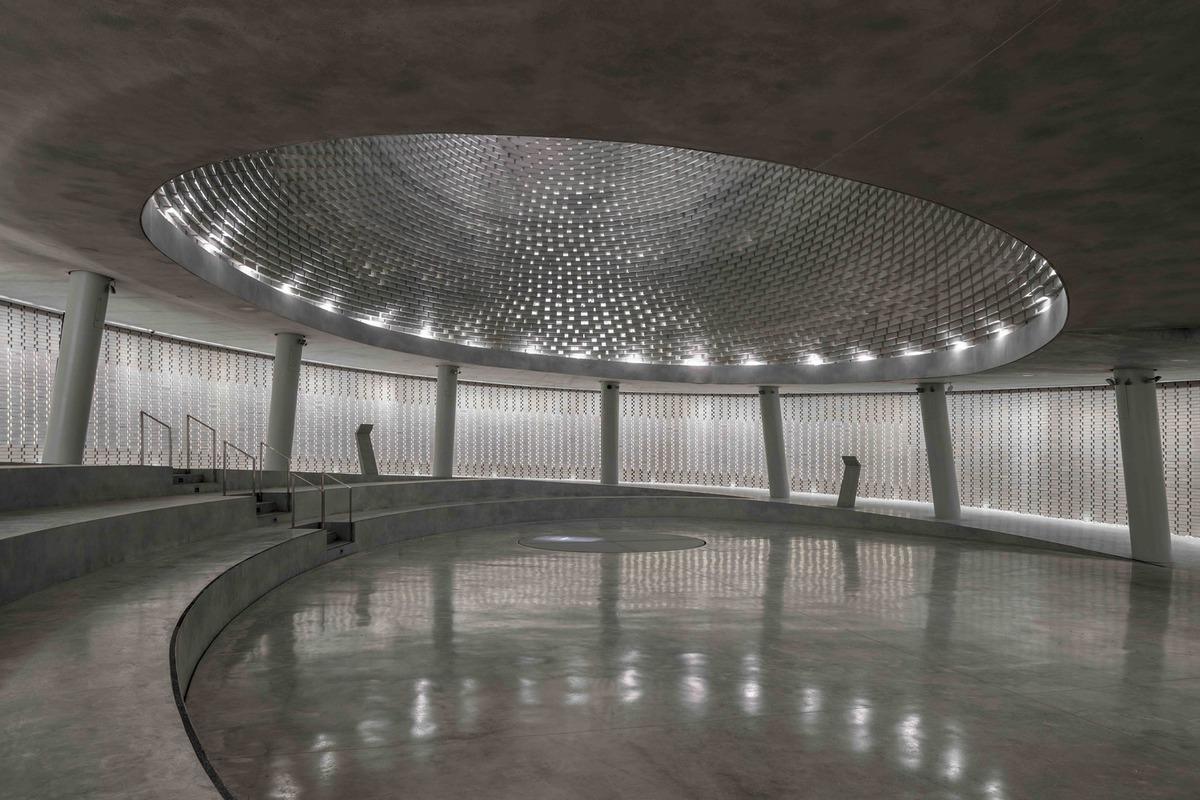

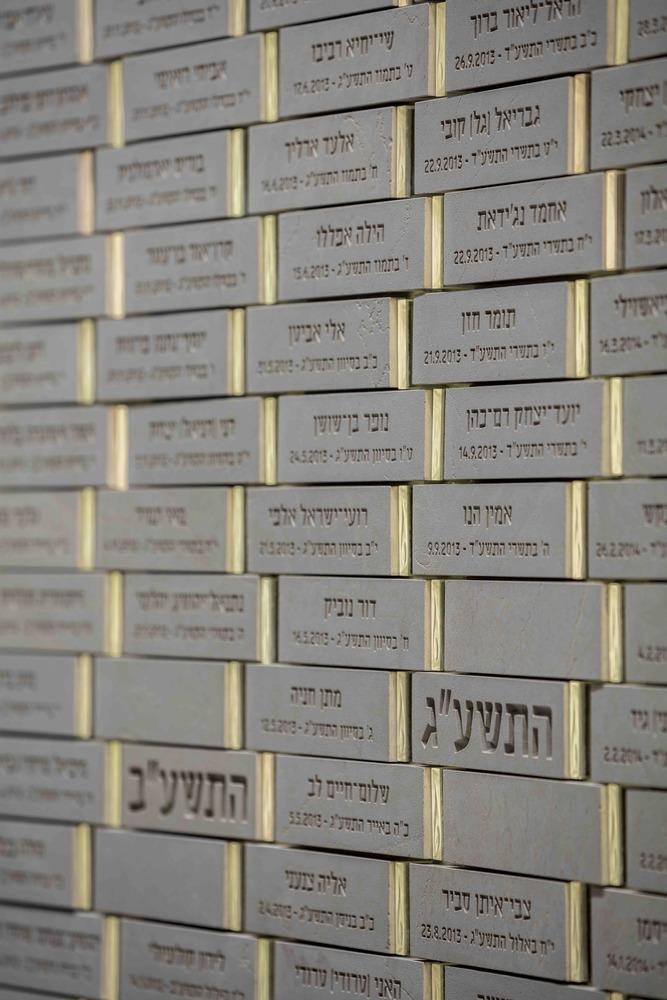

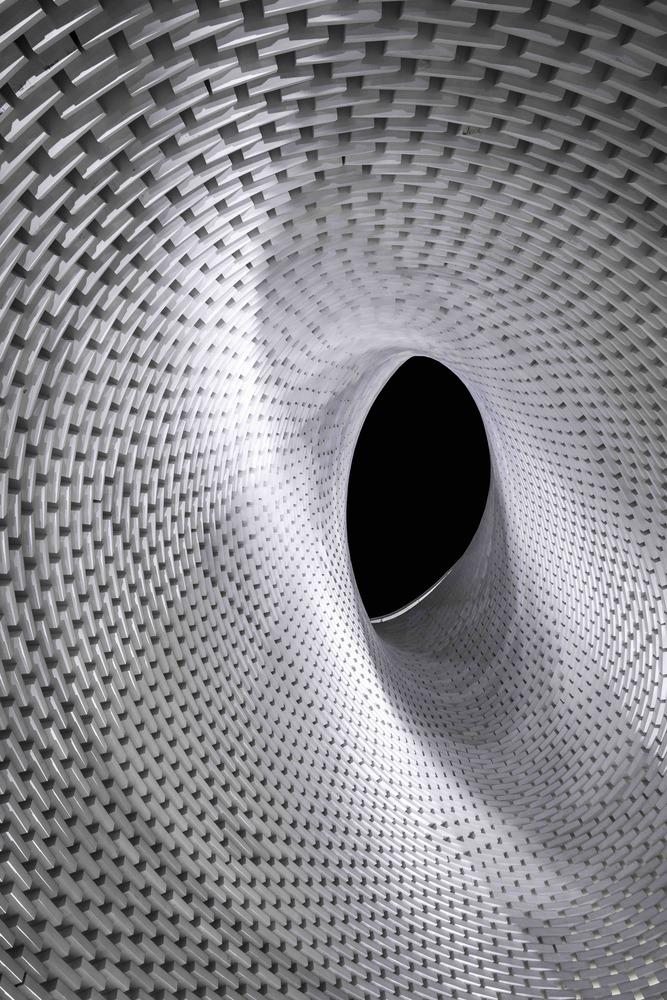

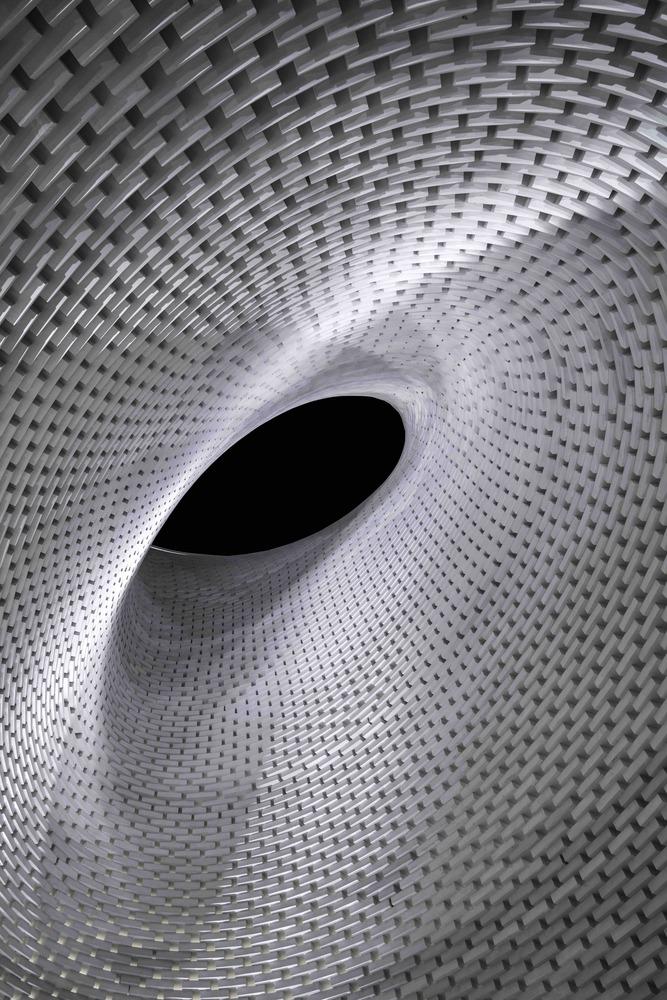

这面螺旋墙由23,000多块混凝土砖组成，每块砖上分别刻有一名烈士的名字和他们的死亡日期，并在每一个周年纪念日由白炽灯点亮。纪念馆的中央光漏斗位于管状结构的内部。

为了创造一个宁静的空间，纪念馆的设计首先应做好室内设计。为了让纪念馆内部获取充足的日光，开挖山脉是Kimmel Eshkolot的设计重点，而地形的重建却是次要的。

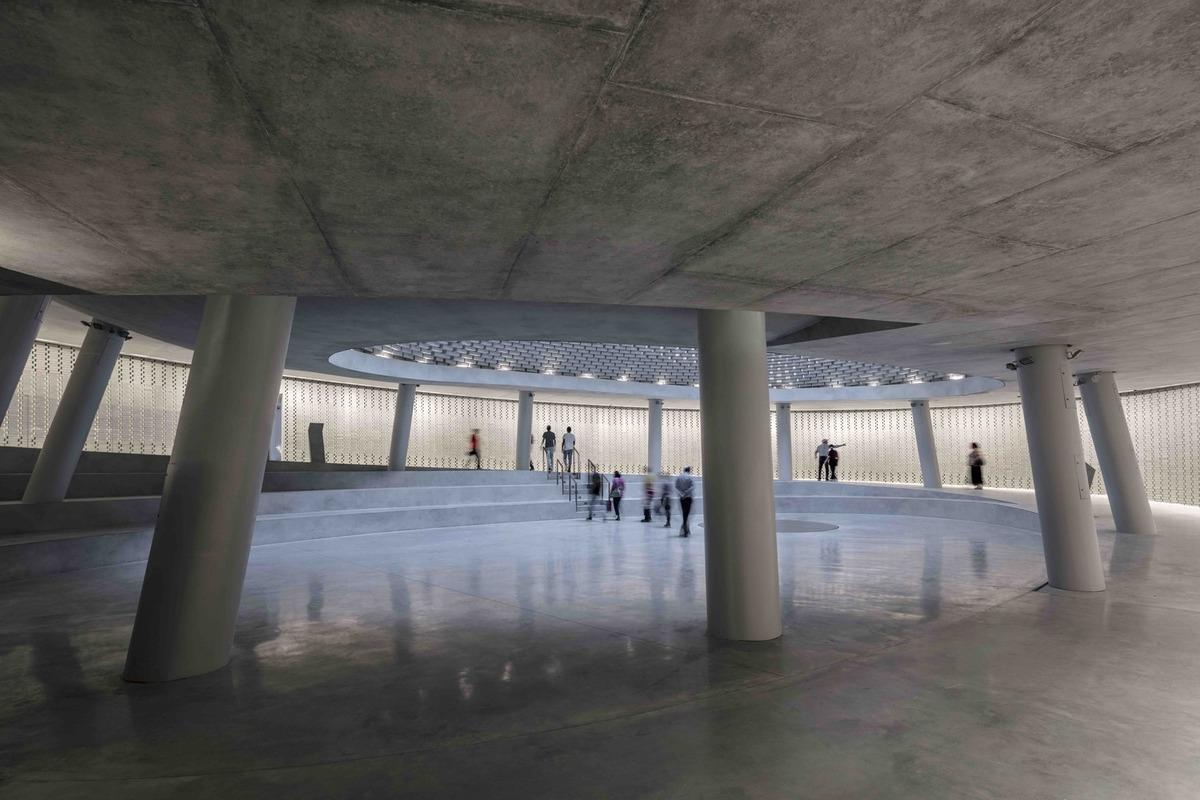

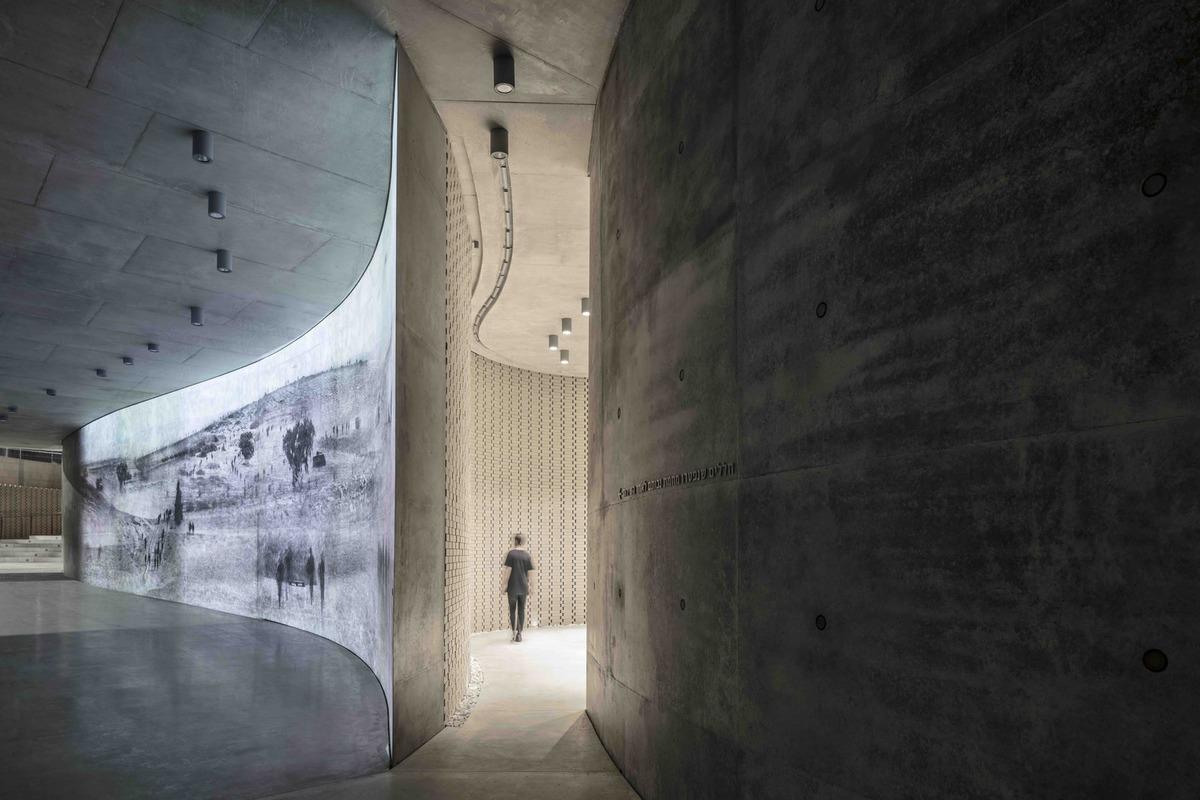

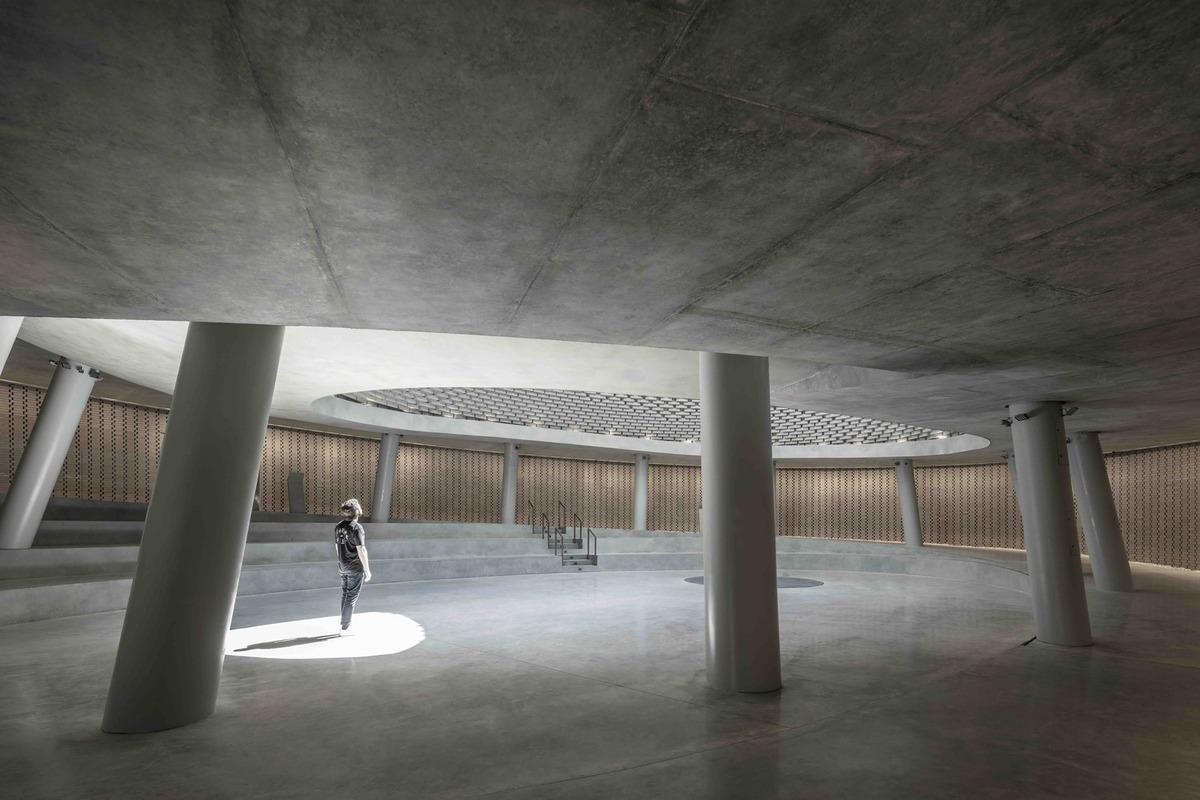

以色列烈士纪念馆从外观上看上去没有丝毫距离感，并对邻近墓地的本质作出了回应。在内部，光线通过漏斗巧妙地过滤才到达人类的眼睛。这种“石头图案”的设计使得纪念馆内的姓名墙闪闪发光。

苏黎世联邦理工学院建造了几个1：1的模型来测试漏斗的结构。最初的策略是将砖块彼此粘合在一起，旨在使元素之间的重叠最小化。这种方法被证明结构上是可行的，但由于无法满足当地的建筑规范最终被舍弃。

经过这些测试，Kimmel Eshkolot与Ackerstein Industries和Merkava一起，研发设计了独特的混凝土砖，这种砖的钢芯在预切割的接缝处拧成一团。建筑师进一步计算活载荷和静载荷，最终采用了减重的铝制砖块。

赫茨尔山是犹太复国主义的奠基人和以色列国家公墓的所在地，烈士纪念馆坐落在这座历史悠久的山脉顶部，Kimmel Eshkolot Architects的设计考虑到了场地的隔离和宁静的氛围。

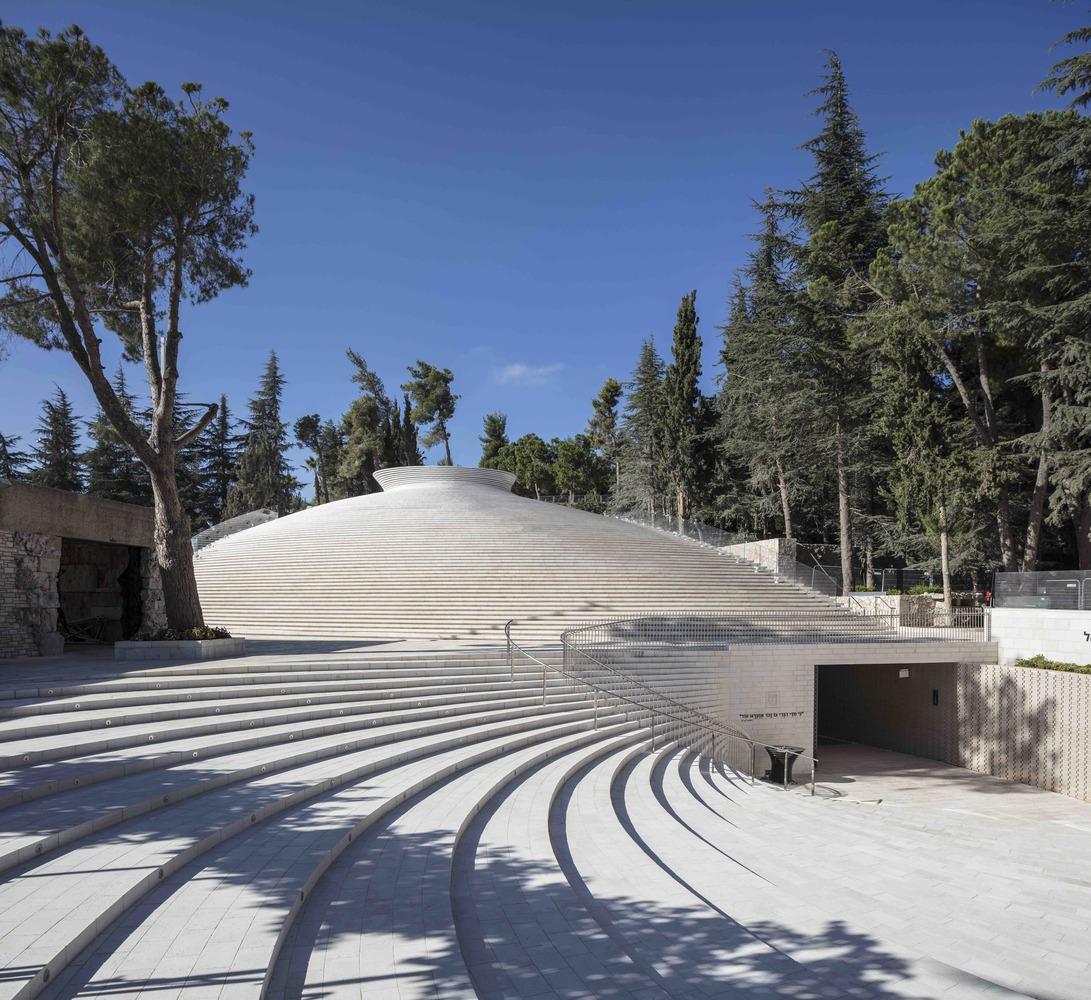

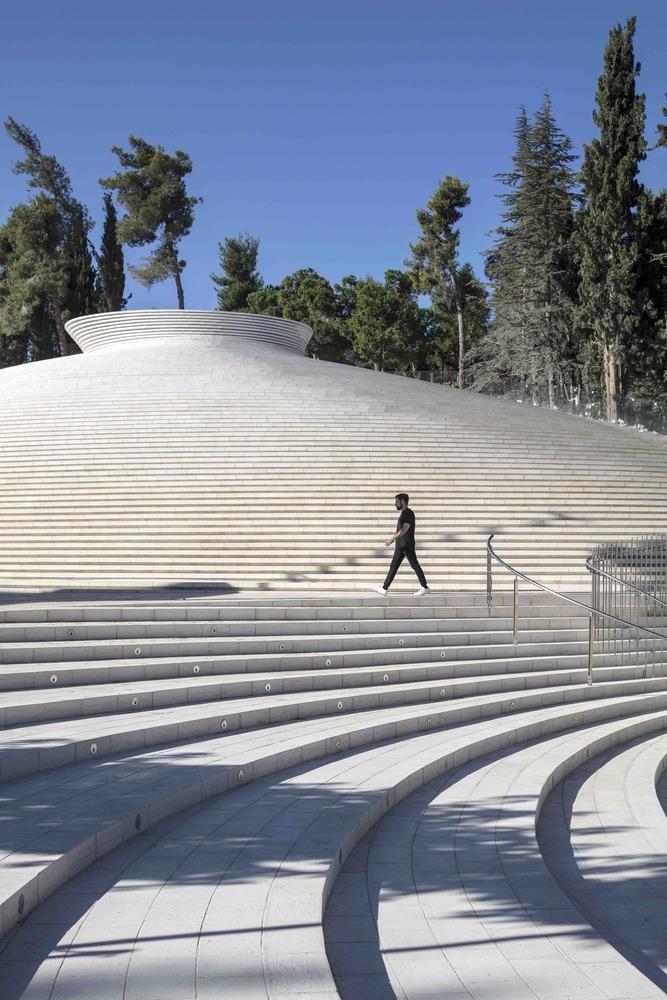

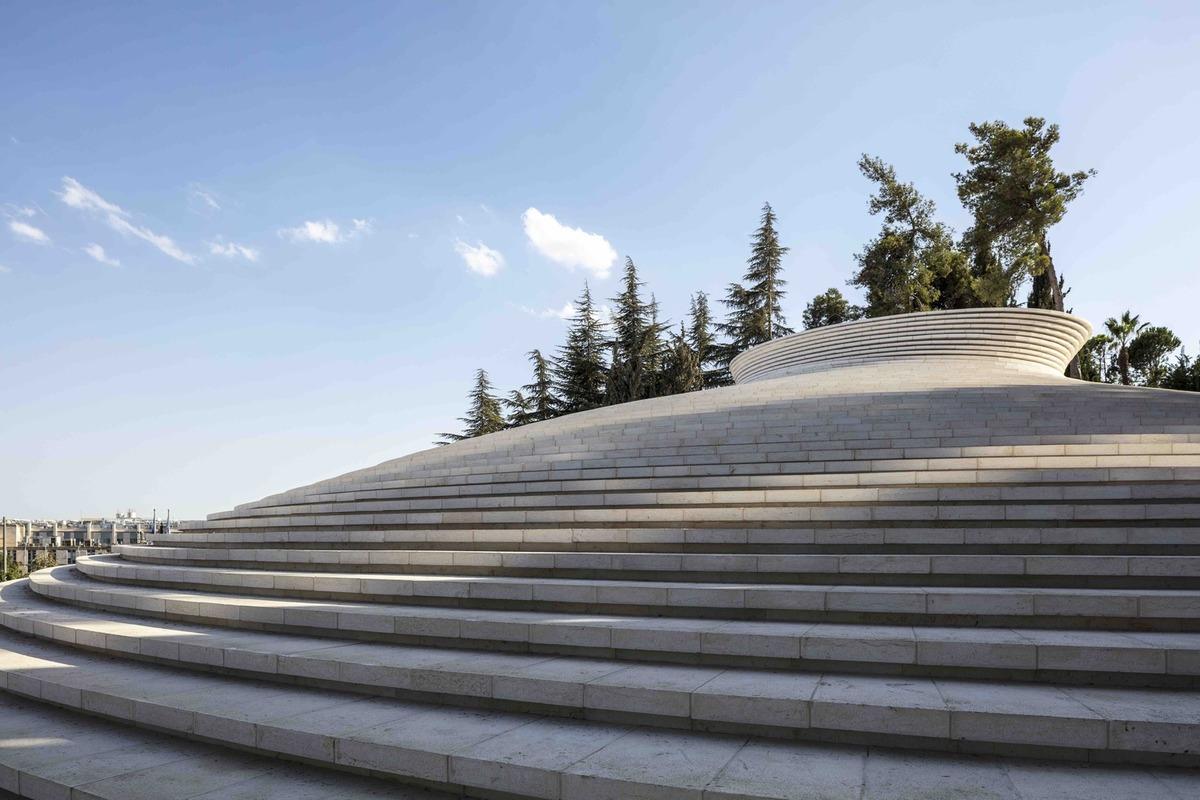

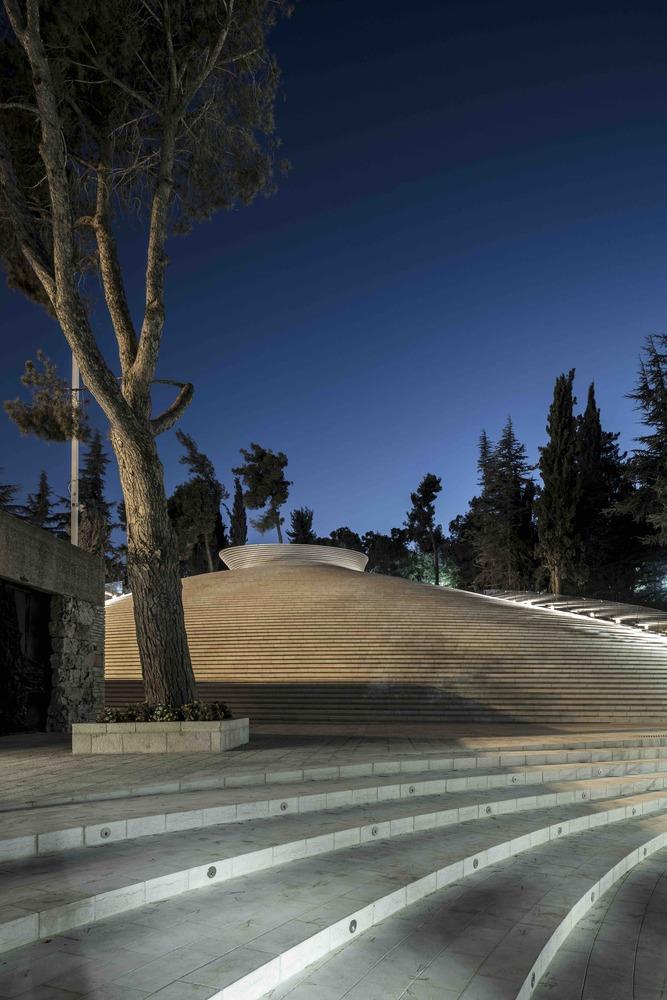

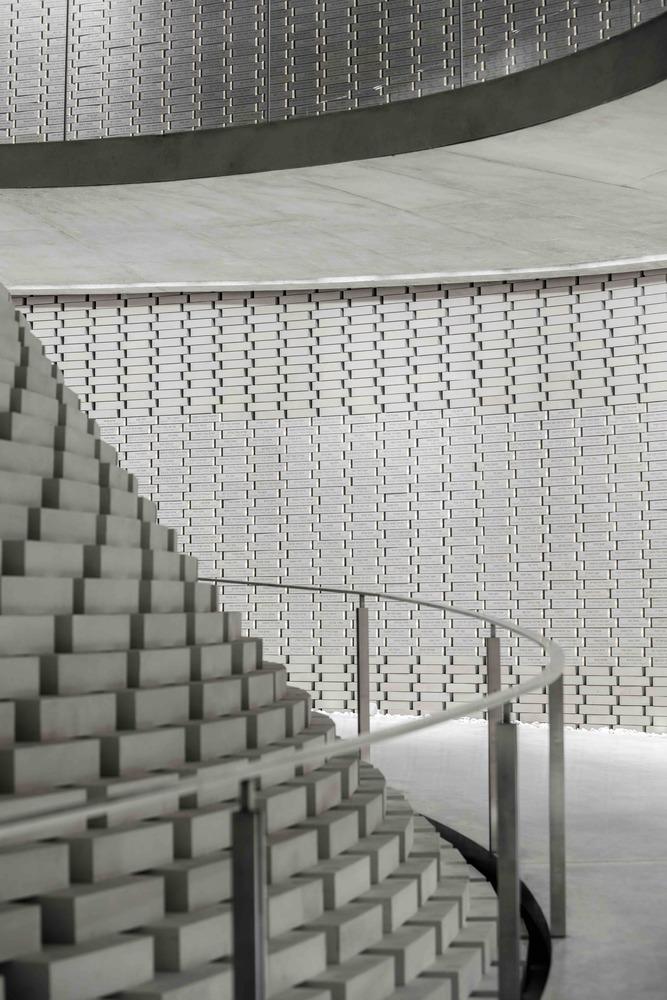

从外观上看，建筑遵循山的地形，遵循耶路撒冷的曲线，这是圣城统一的“装饰”。游客可以直接穿过纪念馆走向赫茨尔山公墓，或者沿着一面砖墙——“姓名墙”穿过一系列台阶到达纪念馆入口。

图纸

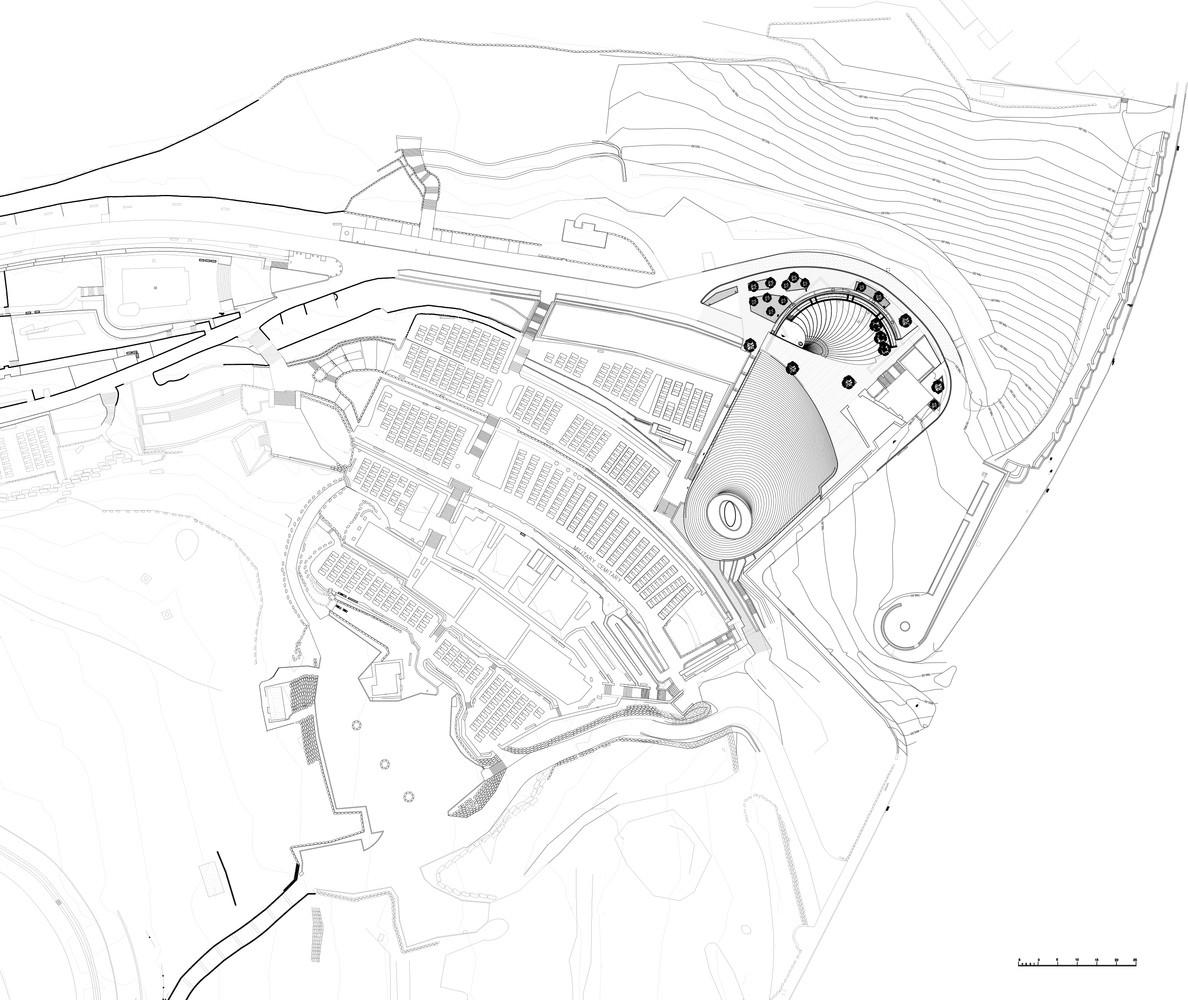

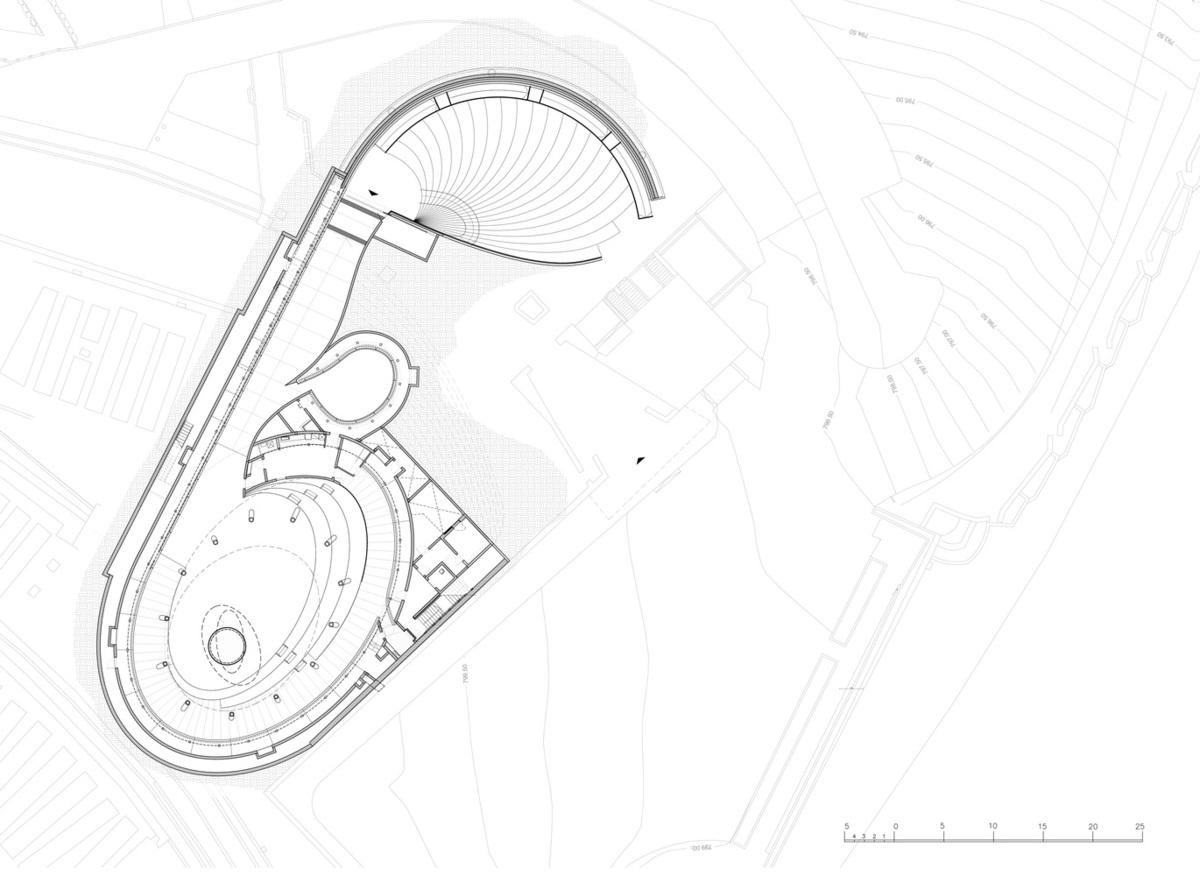

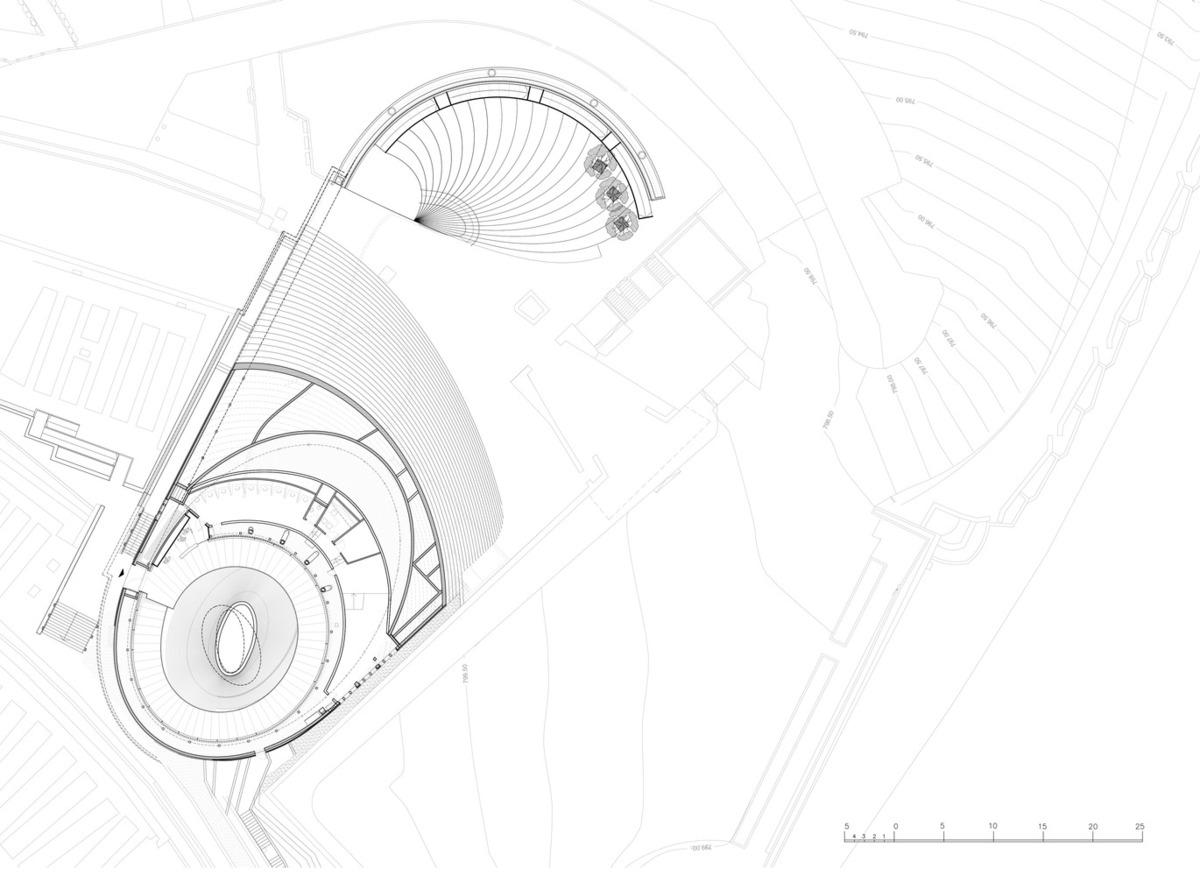

总平面图

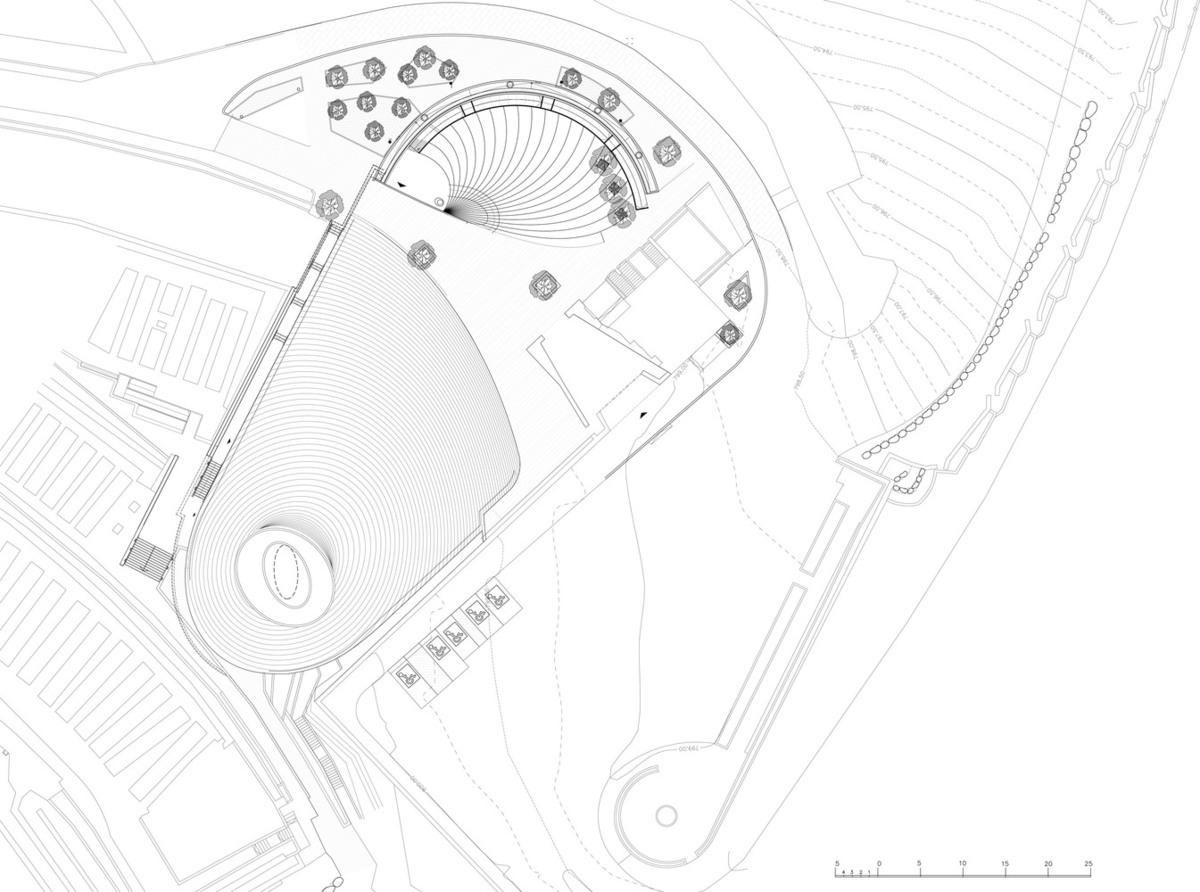

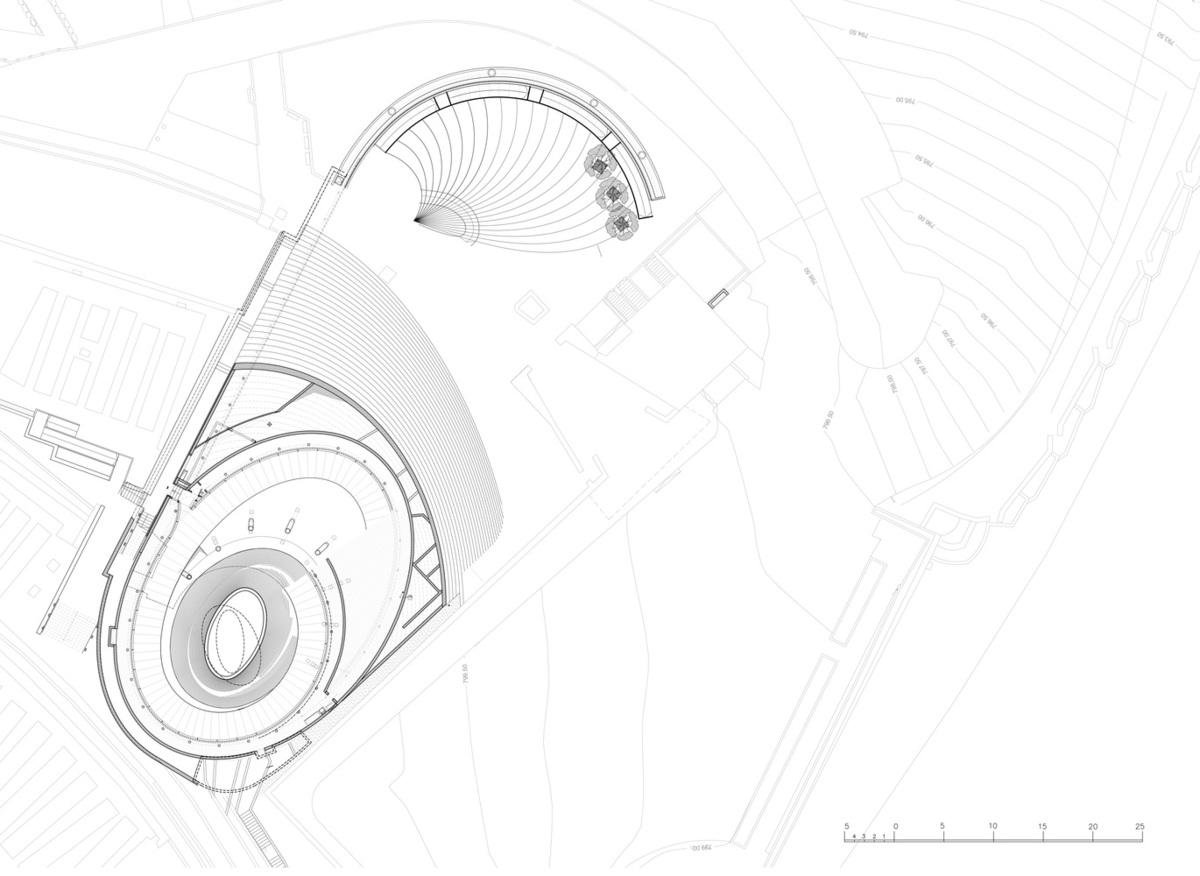

平面图

屋顶平面图

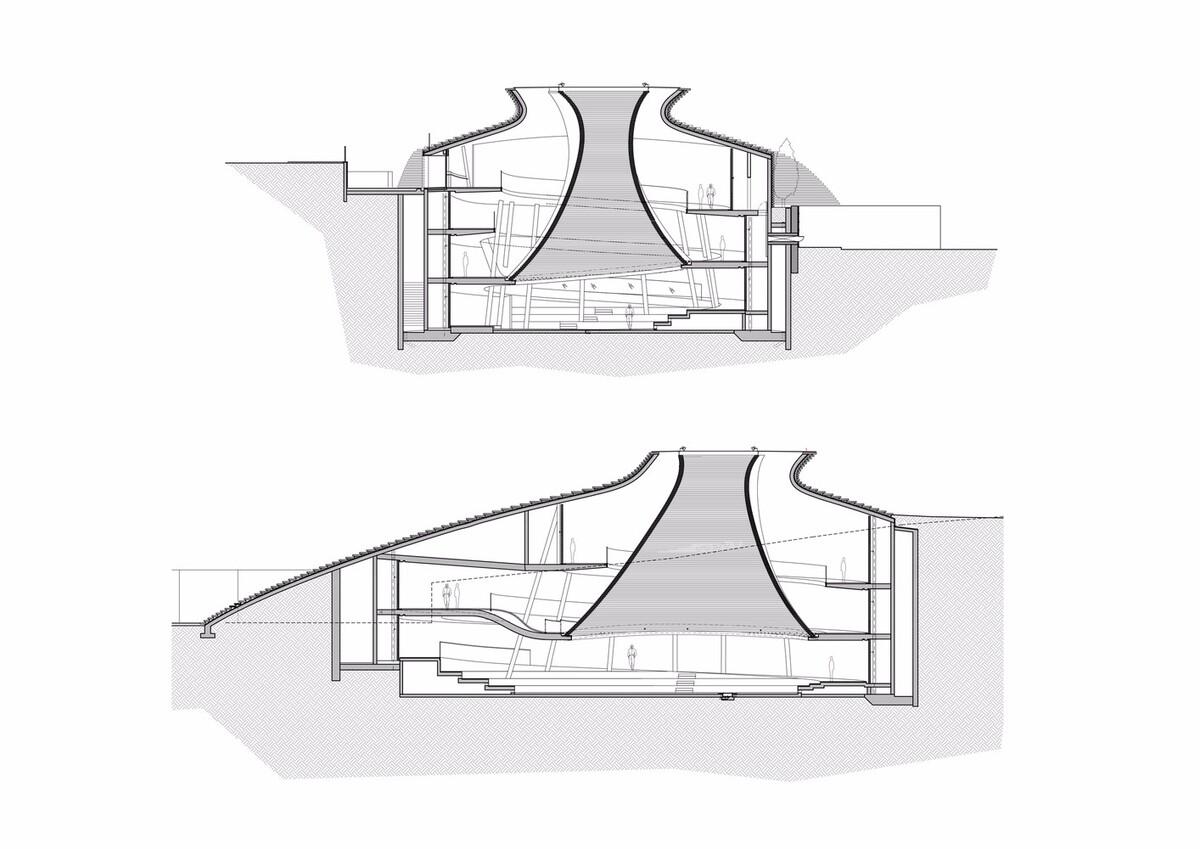

剖面图

项目信息

建筑师：Kimmel Eshkolot Architects

地点：耶路撒冷，以色列

面积：5000.0平方米

项目年份：2018年

摄影师：Amit Geron

合作建筑师：Kalush Chechick Architects

结构工程：Haim & Yehiel Steinberg Structural Engineering

施工经理：Eliezer Rahat, Daniel Rahat, E.D. Rahat工程协调管理有限公司

设计阶段经理和协调员：Eran Garber, E.S.L. Engineers

承包商公司：绿色建筑有限公司

项目经理Nadav Rubin

工程师：Eran Rosenberg

照明设计：Amir Brenner Lighting Design

业主：国防部 – 家属和纪念厅
