在立面上开出绚烂的花 — “机械芭蕾”公寓楼

在苏黎世中部的一个住宅区内，建筑师曼努埃尔·赫兹设计了一个立面醒目有趣的房屋，建筑外部安装有可从水平和竖直方向向外部开闭的圆角三角形百叶窗。该建筑内包含有五套独立住房，坐落在柯布西耶设计的“海迪韦伯博物馆”附近，于是该项目在构思过程中自然而然地借鉴了博物馆上的彩色金属板和醒目的几何形状。此外，设计还从其周围浓郁的田园风光中提取元素，建筑师在环境中发现了各种各样有意思的植物、装置性元素和各类小物件。

尽管曼纽尔·赫兹在设计使用的尺度感和组织方式与周边建筑相差无几，但该建筑的外观呈现出与众不同的特征。住宅体量敦实规整，与其具有动态感的立面形式形成鲜明对比，这一特点刚好为项目赋予了一个独特的名称：“机械芭蕾”。

 建筑外部安装有可从水平和竖直方向向外部开闭的圆角三角形百叶窗

 立面上安装有水平和竖直方向的百叶窗，这些百叶窗呈圆角三角形，展开后变成一处带有遮阳棚的小阳台。竖直方向的百叶会在闭合式时使房间变暗，而在打开时遮蔽视线为房间带去私密感。方案中自带的这种高适应性意味着业主可以根据一天内时间的变化或季节的不同创建出适合不同活动的临时性空间。

 百叶窗可以自由打开或者闭合以满足私密性和遮光性的需求

 四种不同类型的立面元件使用液压装置进行安装：元件是扶手的可移动组件，扶手可以折叠或者展开形成上人阳台；没有栏杆的元件可以作为移动的遮阳装置；不可移动的静态元件则用作永久性的上人阳台；固定的围合墙体与其他元件一样，拥有相同的形状。

当百叶窗全部关闭时，建筑呈现出均匀的香槟色，略带金属色调。而百叶窗的内侧刷有红色和蓝色及其相似颜色，因此当百叶窗打开时会为建筑带来截然不同的立面效果，由不同的红色和蓝色组成的“彩虹”为住宅刷上一抹绚烂的色彩。

方案的中央部分是主楼梯

建筑的核心部分采用混凝土制造

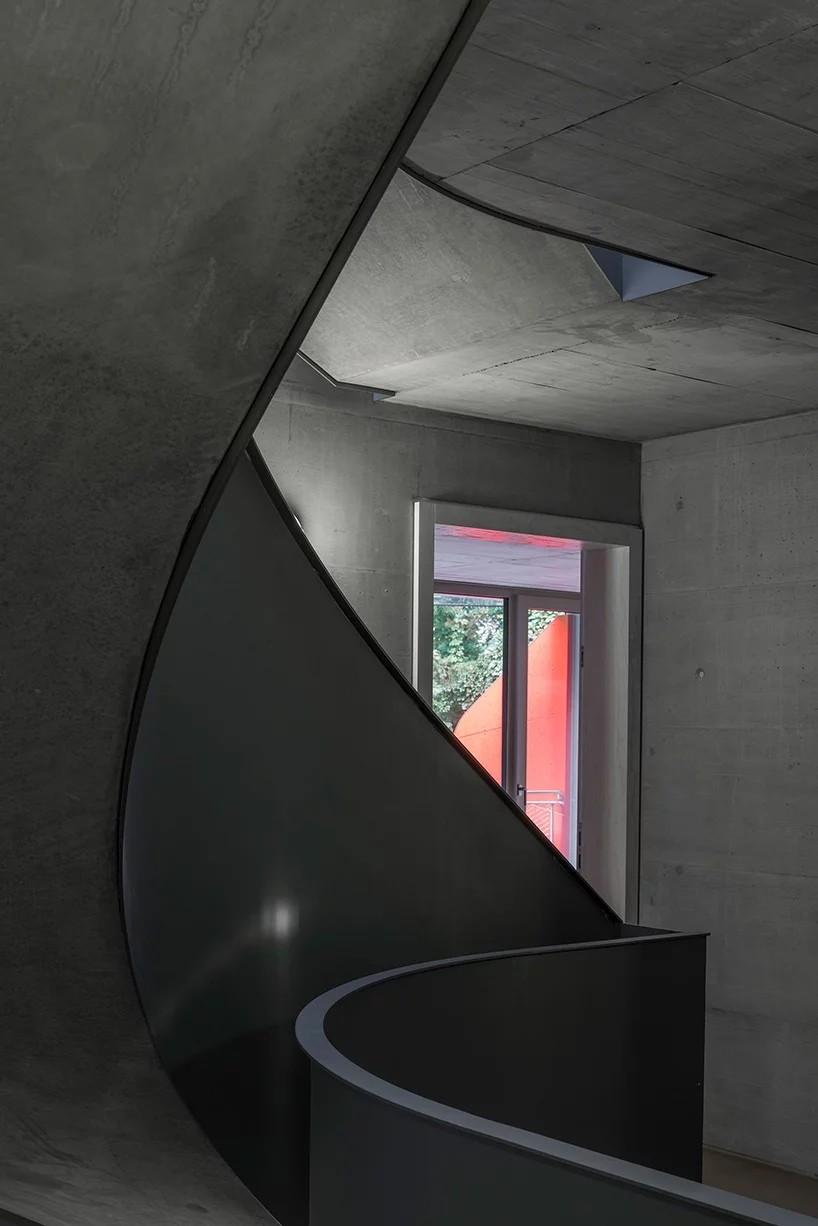

当百叶窗关闭时的室内环境和室内楼梯

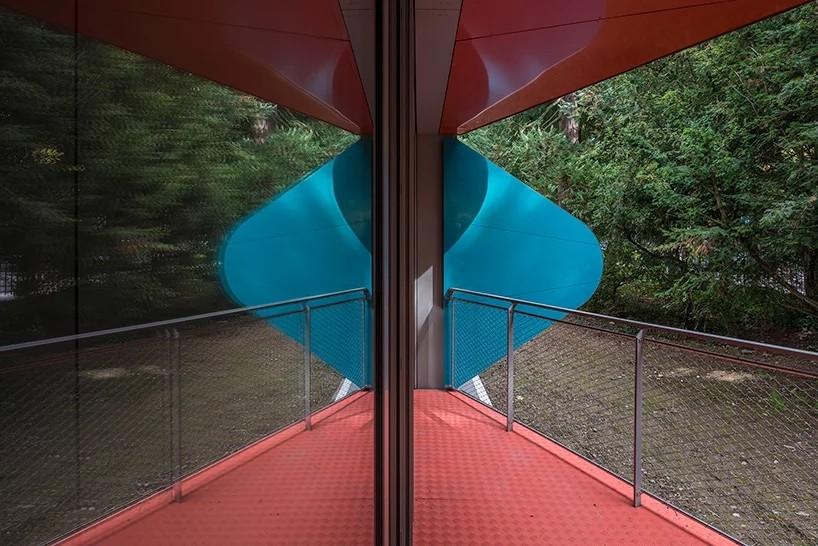

从内部可以看到百叶窗内部的鲜亮颜色

百叶向外打开将周围环境纳入室内

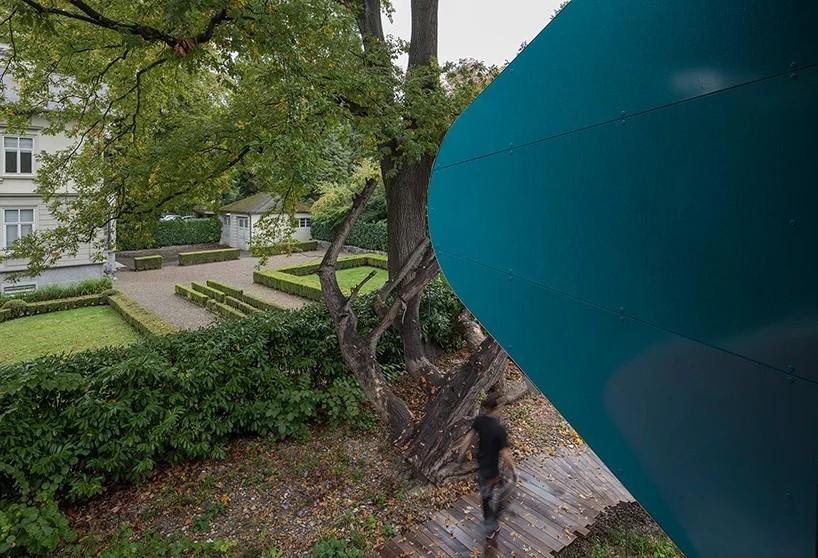

场地中拥有一系列有意思的植物、装置性元素和各类小物件。

图纸

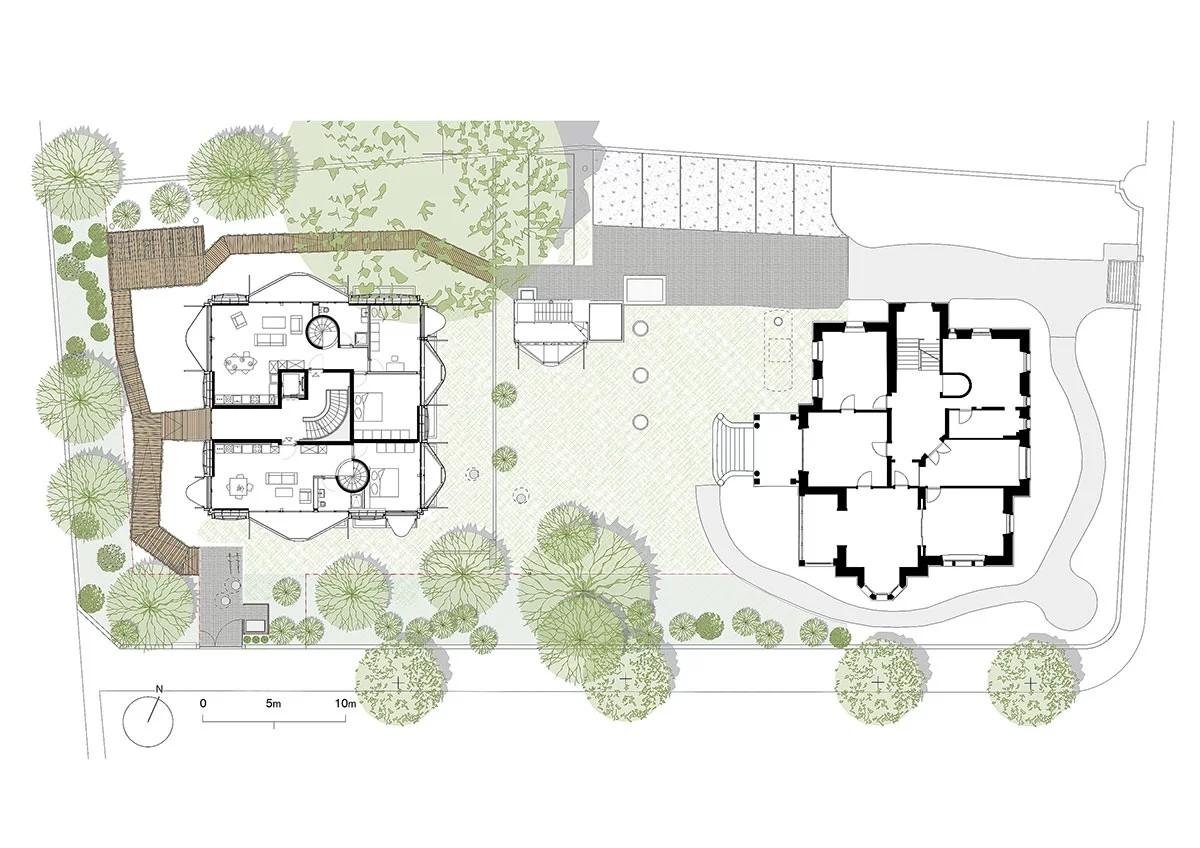

带有场地环境的一层平面图

一层平面图

二层平面图

三层平面图

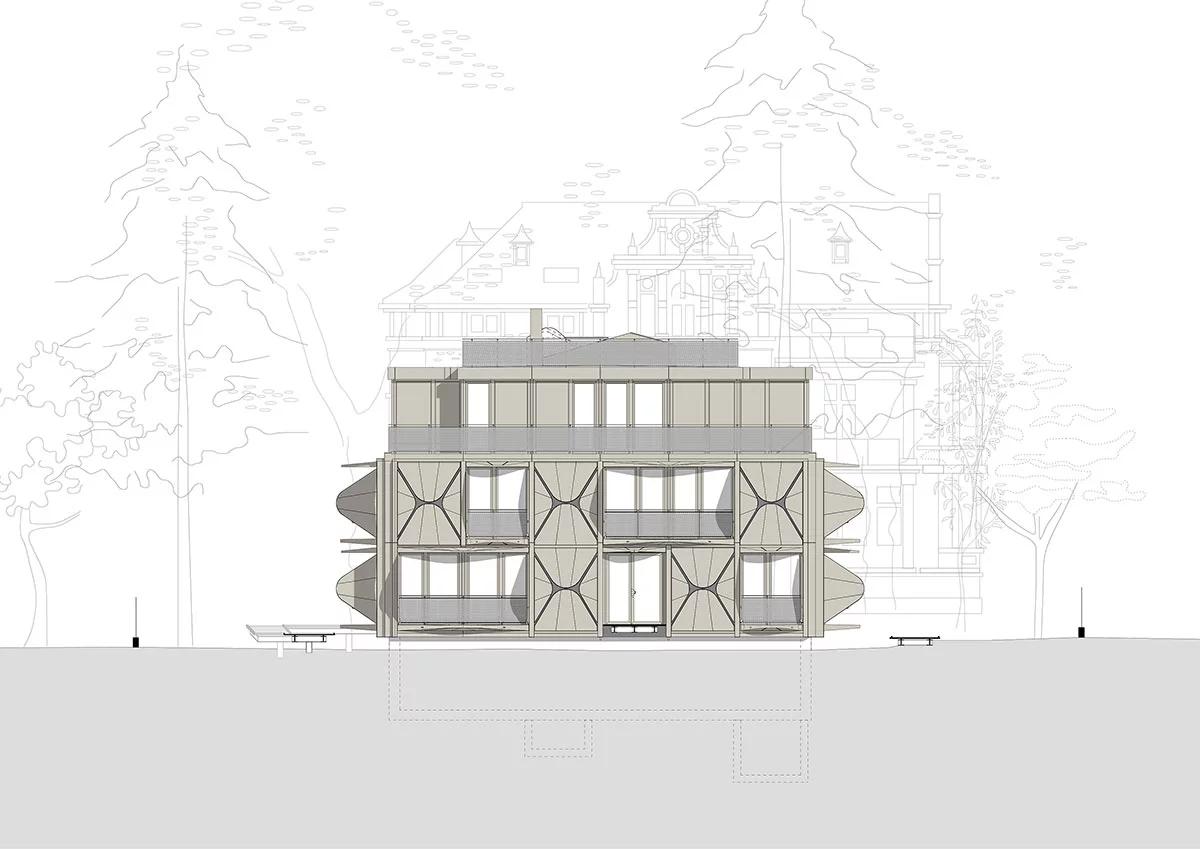

北立面图（百叶闭合）

北立面图（百叶打开）

西立面图（百叶闭合）

西立面图（百叶打开）

东西向剖面图

南北向剖面图

立面百叶窗类型

百叶窗色彩分析图

项目信息

项目名称：机械芭蕾

项目区位：苏黎世，塞菲尔德

项目类型：公寓（包含五套住房）

业主：私人

竣工日期：2017年7月

建筑面积：800平方米（包含地下室）

建筑体积：2,650 立方米（包含地下室）
建筑设计：manuel herz architects, 巴塞尔

项目团队：stefan schöch (项目负责人), penny alevizou

业主代表：odinga picenoni hagen AG, 苏黎世

施工经理：bühler & oettli AG, 苏黎世

结构设计、立面设计：dr. lüchinger + meyer bauingenieure AG, 苏黎世

暖通空调及卫生系统规划：MAS engineering gmbh, 格拉特布鲁格
