SOM事务所在洛杉矶盖了个悬浮的玻璃盒子 — 洛杉矶联邦法院

跨国公司SOM建筑设计事务所（Skidmore, Owings & Merrill）在洛杉矶市中心的一个倾斜的地块上设计并建造了一栋联邦法院，它看上去像一个架空的立方体并有着带褶皱玻璃的外立面。

这栋10层楼高的城市法院位于城市公共中心附近的一个主要街区，离弗兰克·盖里设计的华特迪士尼音乐厅只也几个街区远。在这块有27英尺（8米）高差的地块上，SOM旨在建造一栋既体现了现代精神，又植根于联邦建筑经典原则的建筑。

该建筑被设想为一个“悬浮的”立方体，整个玻璃体悬挑在一个缩进的石质基座上方。法院底层前方是一段很宽的直跑台阶和一条穿过草坪的之字形小径。

SOM的一份项目简介中提到：“它使用了一些传统的建筑元素，比如庄严的大台阶、开阔的公共空间以及以及石灰石这类耐久材料来凸显城市公共形象”

建筑师们在项目设计期间面临了诸多难题，其一就是他们欲使用玻璃外立面，因此必须妥善处理强烈的日照。设计团队还想保持建筑与街道网格的协调，但是该街区的轴线却与南北轴有着38度左右的夹角，这使得热量吸收的控制变得格外困难。

为了应对这些挑战，SOM设计了具有竖向褶皱的玻璃幕墙。这些褶皱有助于减少受到强烈阳光直射的表面面积。

根据朝向，这些玻璃面板的透明度也有所不同，在东西朝向，也就是光线最直接的部分使用了较不透明的玻璃，而南北朝向的玻璃褶皱则更加透明。

与传统的玻璃幕墙相比，这些设计有望减少近一半的太阳辐射负荷。除了褶皱玻璃幕墙，该建筑还拥有先进的结构工程系统来解决地震和其他安全问题。

该结构包含了位于建筑中心的钢筋混凝土剪力墙，并在顶部有一个屋顶桁架系统，有助于减小地震带来的风险。

“为提供抗震保护和控制建筑的侧向位移，屋顶桁架被用作连接顶层钢筋混凝土剪力墙的巨型连梁，从而降低延展性需求。”设计团队解释道。

这个屋顶系统在其他方面也起着关键性作用。从桁架伸出的悬挂钢柱，它提供的张力支撑了建筑的楼板和玻璃幕墙。

悬挂柱并没有延伸到地面，相反，它们将结构荷载向上传递到屋顶桁架上，由桁架再传递给中心剪力墙并向下传递。

据SOM解释，相比于外围柱子，通过剪力墙来传递结构荷载能让建筑物不易受到爆炸的伤害。也正是这种结构设计让这一巨大的立方体建筑悬浮在缩进的基底上。

“这栋法院的设计还通过使用新型桁架系统，增加周边和主结构之间所保持的距离，从而降低爆炸危险性，同时仍然使立方体呈现出单体、悬浮的形态。”SOM说道。

该建筑有63.3万平方英尺（约5.88万平方米），包含了24个审判室（courtroom）和32个司法分庭（judicial chamber）。它为加利福尼亚中心区的美国地区法院工作人员提供了住处，并为美国检查办公室（US Attorney's Office）和联邦公设辩护队（Federal Public Defender）提供审判的办公准备空间。它还满足了司法部门内的执法机构——美国法警服务人员的住宿需求。

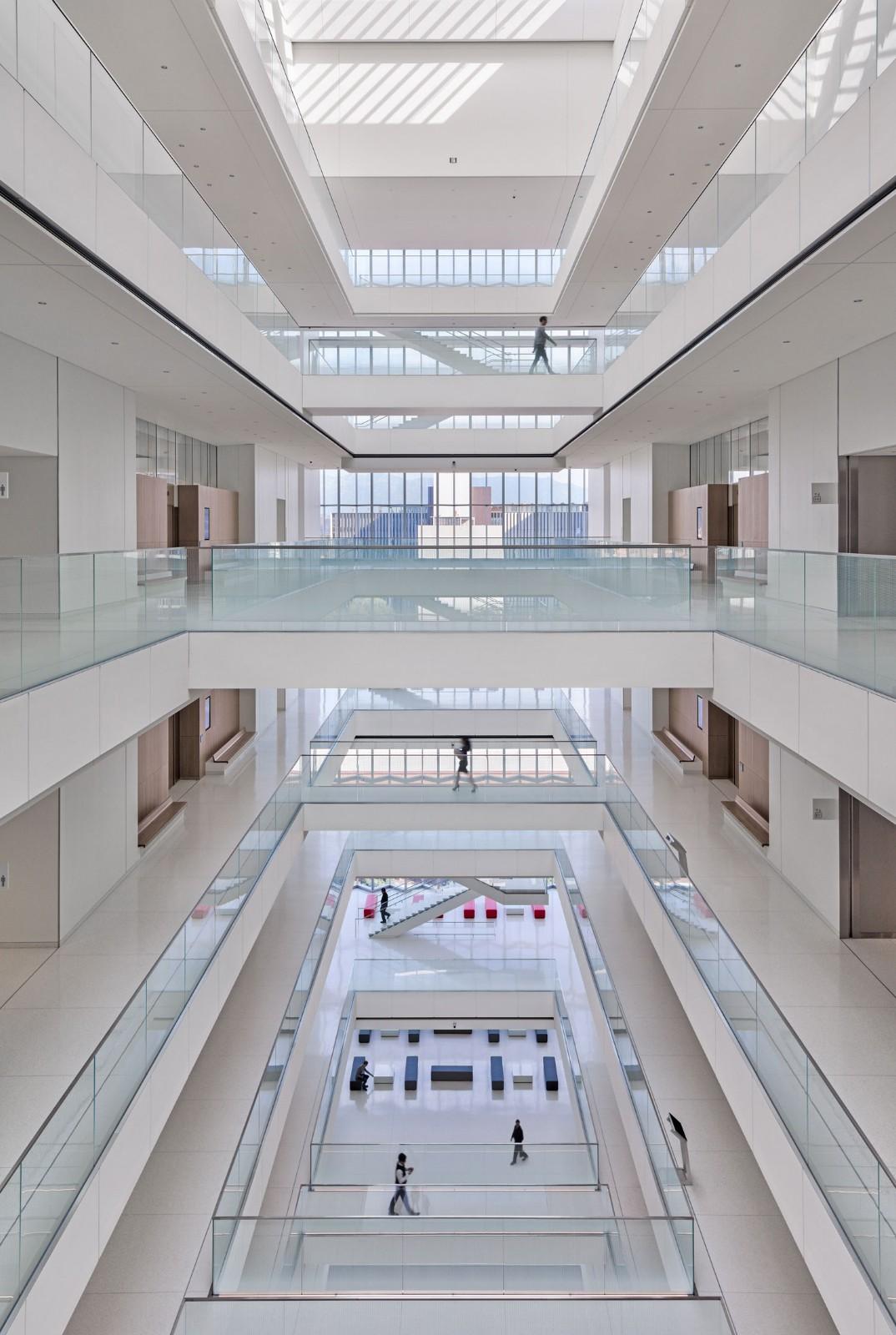

建筑的中心是一个10层通高的中庭，并充满了柔和的自然光。中间设有横跨在上空的连廊，并围绕以带有玻璃扶手的走道。审判室则通过窗从中庭内采光，这也是当代美国法院的一种新特色。

设计团队在整个室内都使用了一种简约的色调，包括在公共区域的暗色石灰石和白色大理石，以及审判室里的白橡木。偶尔的亮色往往出现在座椅或者一些当代艺术品上。

可持续性是该项目成立以来的一个持续关注点。其中环保的设计元素包括屋顶的光伏阵列、LED照明、耐旱的景观绿化以及雨水回收。此外，据事务所表明，复合的结构设计也造就了比全钢或全钢筋混凝土结构更低的“碳足迹”。

图纸

屋顶桁架

采光分析

排水分析

项目信息

建筑设计: SOM建筑事务所

结构工程师: Skidmore, Owings & Merrill LLP

室内设计: Skidmore, Owings & Merrill LLP

建筑业主: General Services Administration (GSA)

总承包商: Clark Construction Group

机械/电气工程: Syska Hennessey Group

水暖工程: South Coast Engineering Group

法院规划、LEED®️咨询: AECOM

景观设计: Mia Lehrer + Associates

土建工程: PSOMAS

防爆咨询: Applied Research Associates

消防安全: Jensen Hughes

照明: Horton Lees Brogden Lighting Design

垂直交通: Lerch Bates Inc

声学设计: Newson Brown Acoustics

土方工程: Haley & Aldrich

无障碍: AA Architecture Interior Planning
