2019上海城市空间艺术季主展场入口安检棚 / 同济原作设计工作室

2019年上海城市空间艺术季主展场选址于拥有150余年历史的杨浦滨江上海船厂旧址，主展场设计拟对其中两座船坞及毛麻仓库进行改造，使之适应新的艺术展陈功能，并配建一座承担展场主入口服务配套功能的临时建筑——安检棚。

△ 安检棚与船坞 ©章鱼见筑

一片长约49m、宽逾20m的金属屋面一角翻折、倾斜落地，支撑在鳞次栉比的脚手架上。坡屋面檐口高昂起翘、迎向集散广场，另一侧简洁有力地落向地面。

△ 由毛麻仓库望安检棚 ©章鱼见筑

△ 安检棚鳞片状铝板屋面 ©章鱼见筑

西南角屋面轻盈翻起，增添了形态动感，明确指引着观展游客由此进入艺术季主展场。横纵交错的脚手架构成了钢管“密林”般的景观，杆件在空间上的交叠呈现出视觉上的朦胧与模糊，传达出不确定与多样化的空间感受。

△ 安检棚安检通道 ©章鱼见筑

隐约可见4个反射着脚手架银色光泽的功能盒体穿插其间。游客在一片银色与朦胧中穿行，短暂停留又离开，进入关于城市与空间的艺术叙述中去。

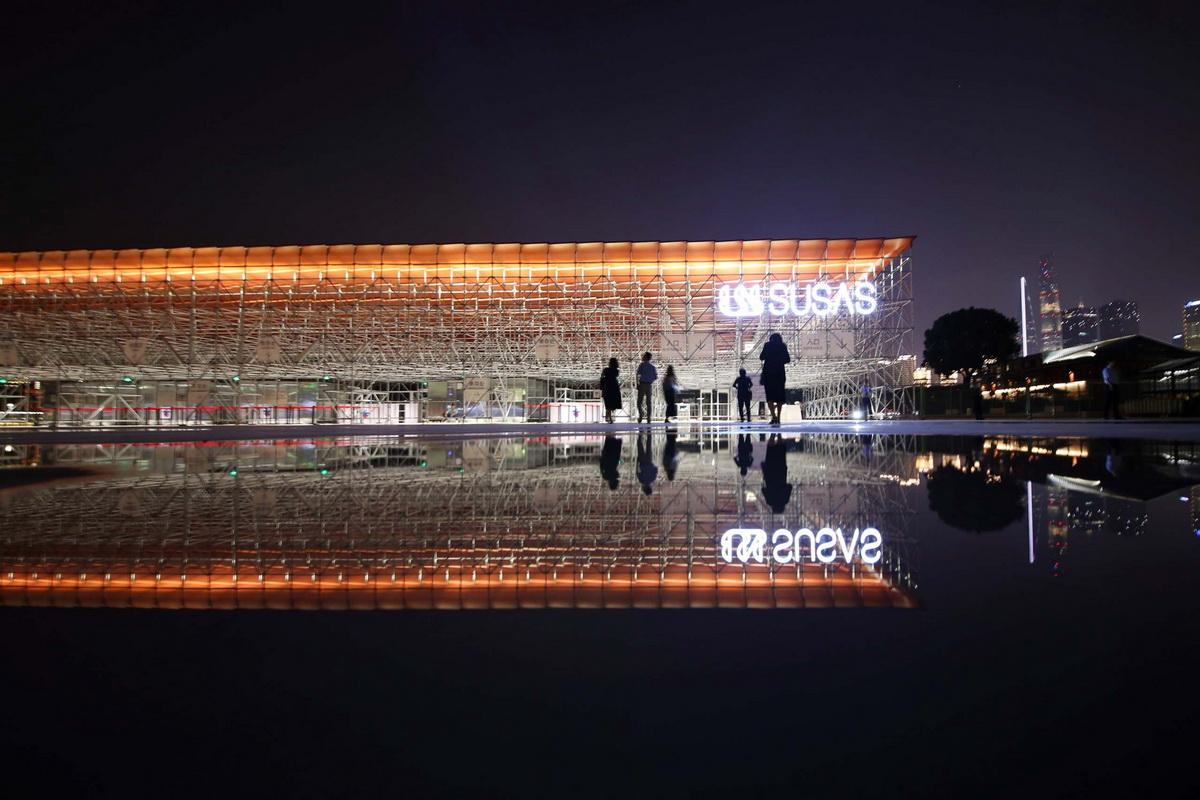

△ 安检棚夜景 ©吴庆东

夜晚的安检棚在灯光的烘托下呈现出另一种性格，红色的“船底”超越脚手架成为视觉焦点。线性照明灯被固定在最上层的脚手架横杆上，朝向屋面投射，意图在亮红的屋面与暗黑的夜空之间画出一条明暗交界线。红色的屋面呈现出由上至下、由亮变暗的渐变效果，仿佛一艘靠港的巨轮静待启航。

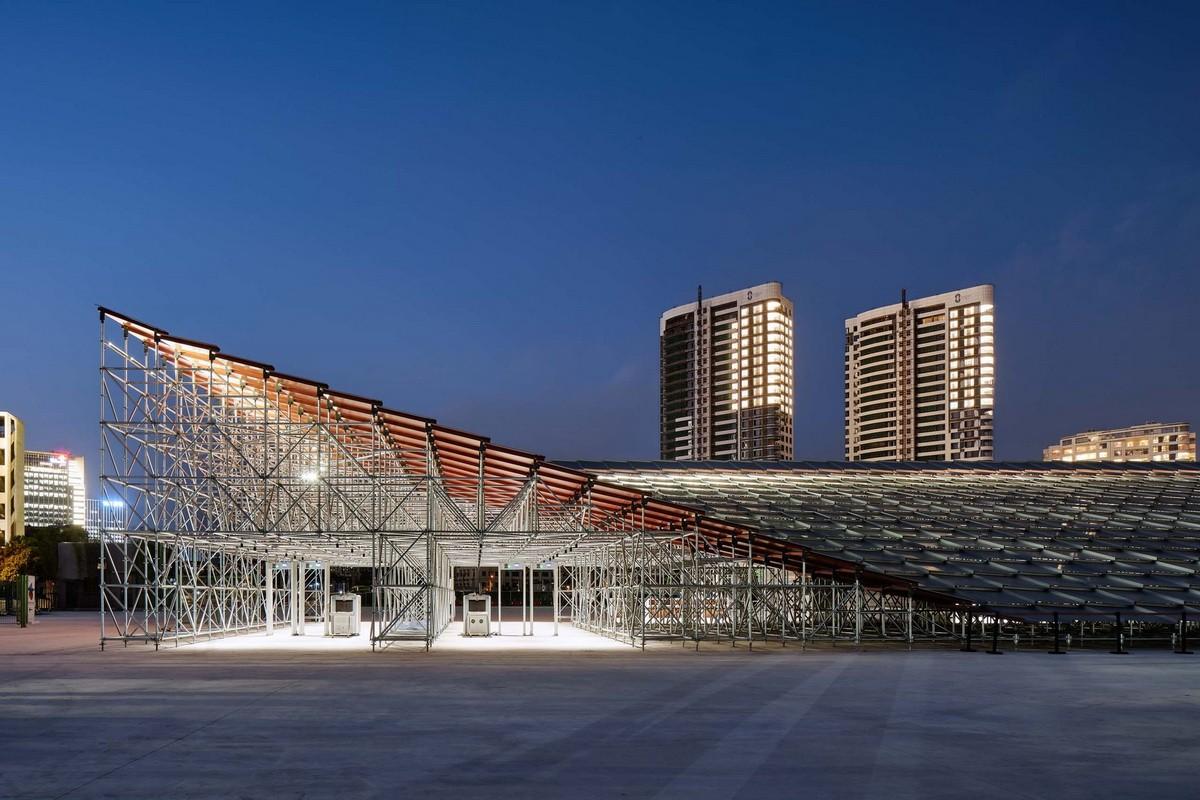

△ 安检棚夜景 ©章鱼见筑

△ 安检棚夜景 ©章鱼见筑

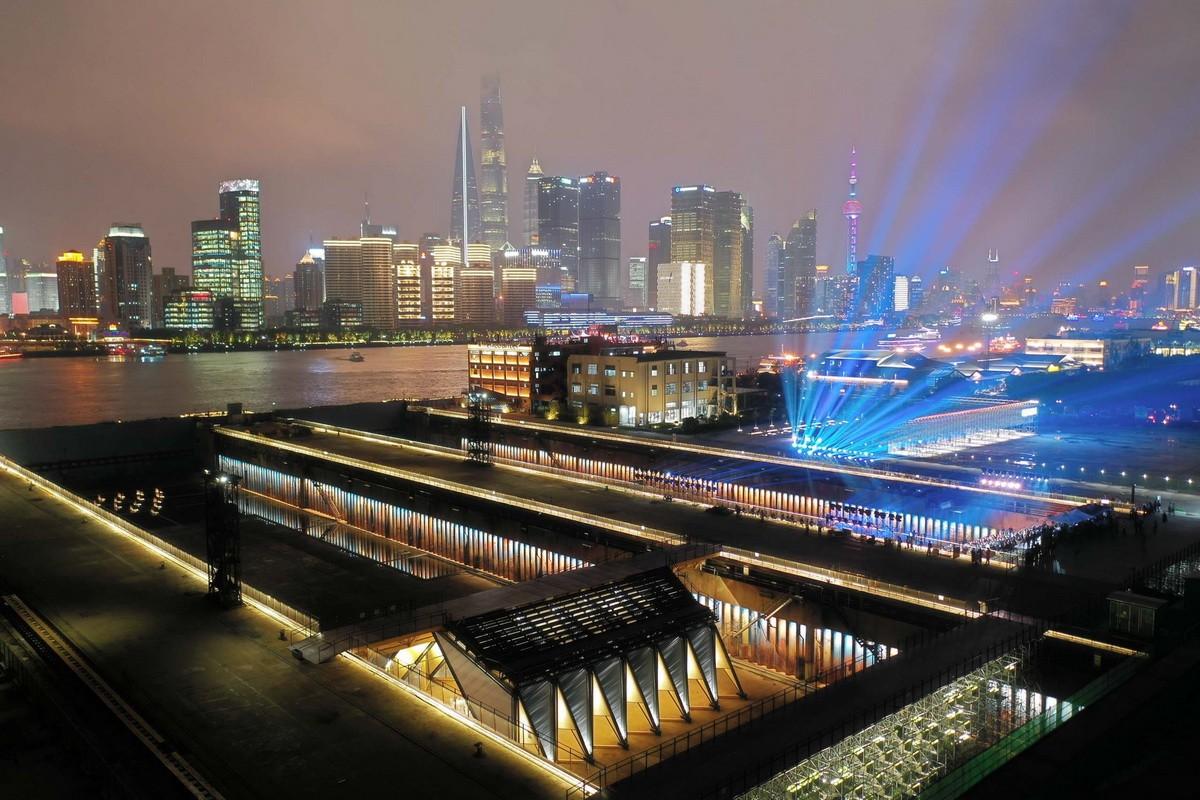

△ 2019上海城市空间艺术季主展场夜景 ©田方方

设计图纸

△ 设计演进过程方案

△ 设计演进最终方案

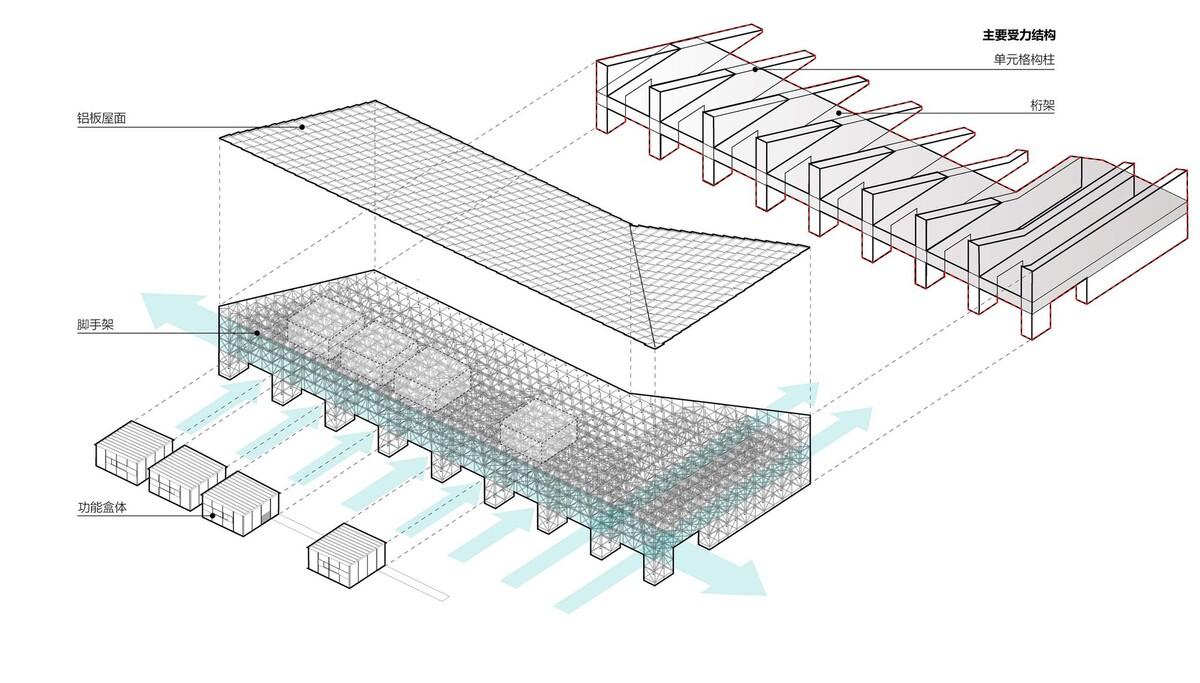

△ 轴测拆解图及主要受力结构示意

△ 平面图

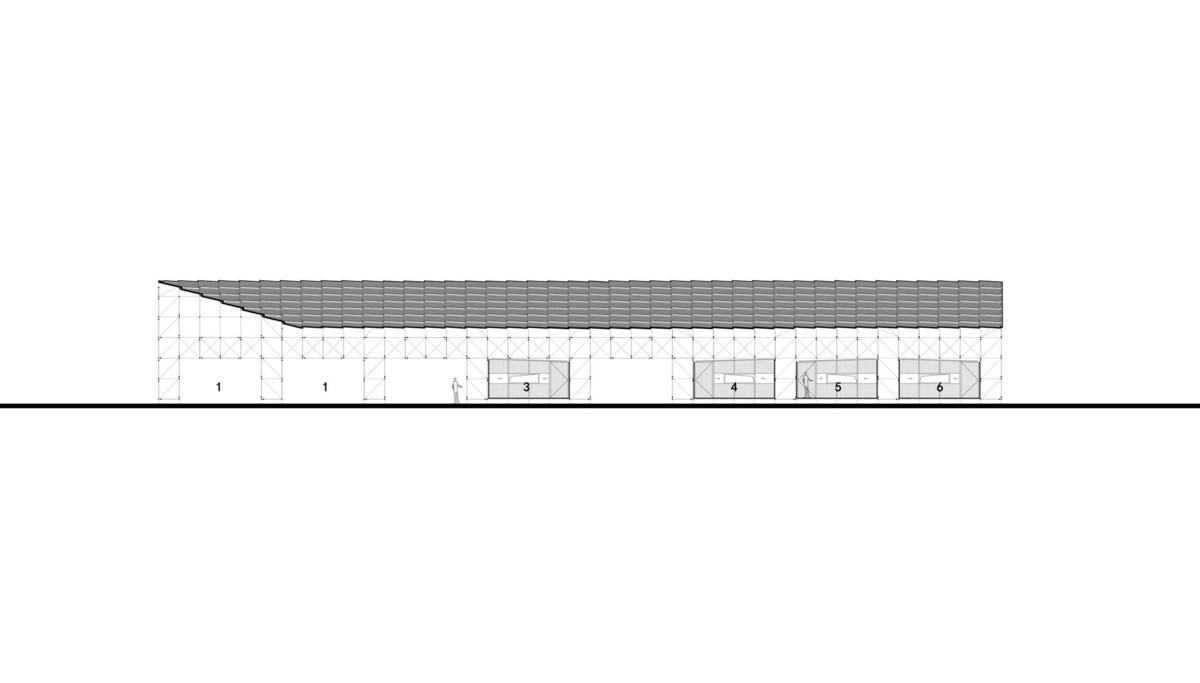

△ 南立面图

△ 北立面图

△ A-A剖面图

△ B-B剖面图

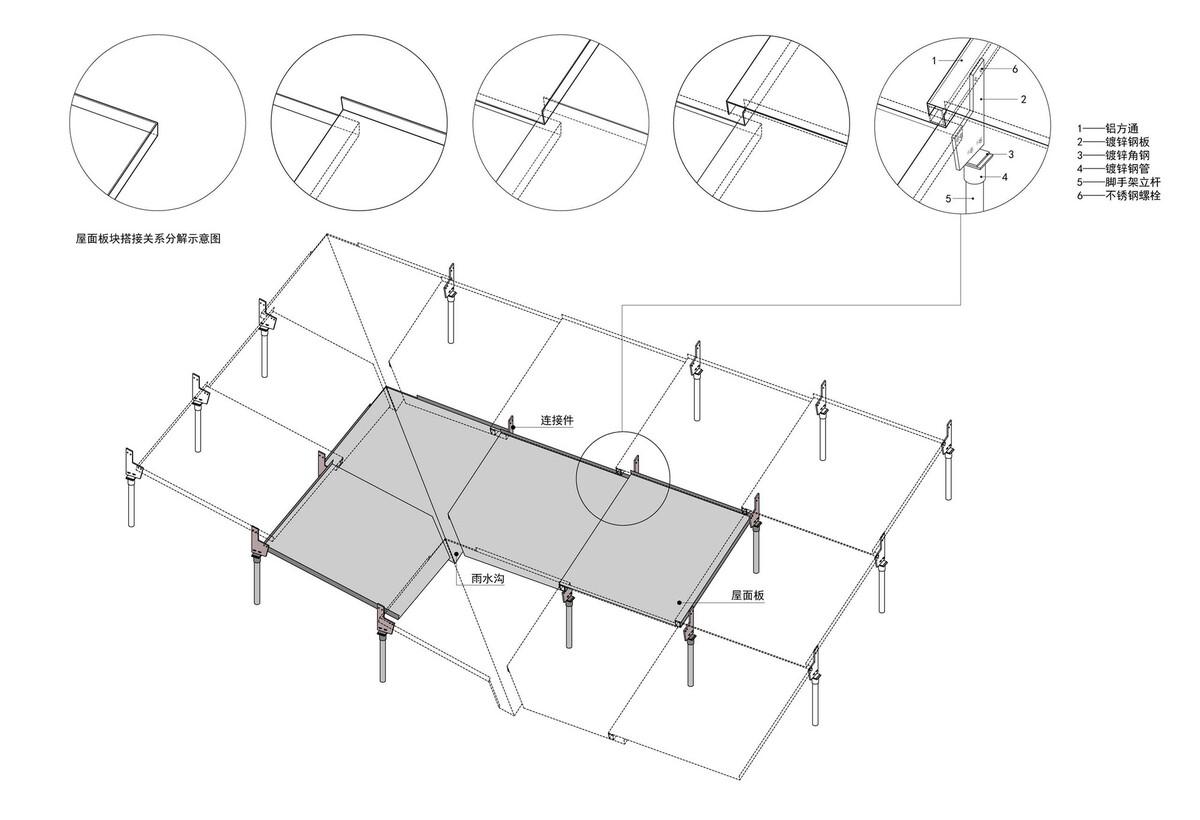

△ 铝板屋面构造节点示意图

△ 脚手架承插型盘扣式节点

△ 功能盒体拆解图

项目信息

项目信息：临时装置，更新项目

项目地点：上海，中国

建筑师：同济原作设计工作室

面积：1400 m²

项目年份：2019

摄影师：章鱼见筑，田方方

主创建筑师：章明，张姿，秦曙

设计团队：苏婷，李雪峰，余点（实习生），靖振奇（实习生）

结构设计：王瑞，梁峰

委托方：上海杨浦滨江投资开发有限公司
