流线重构，申亿智慧工厂 / 长沙市规划设计院有限责任公司

△傍晚时分的智慧工厂

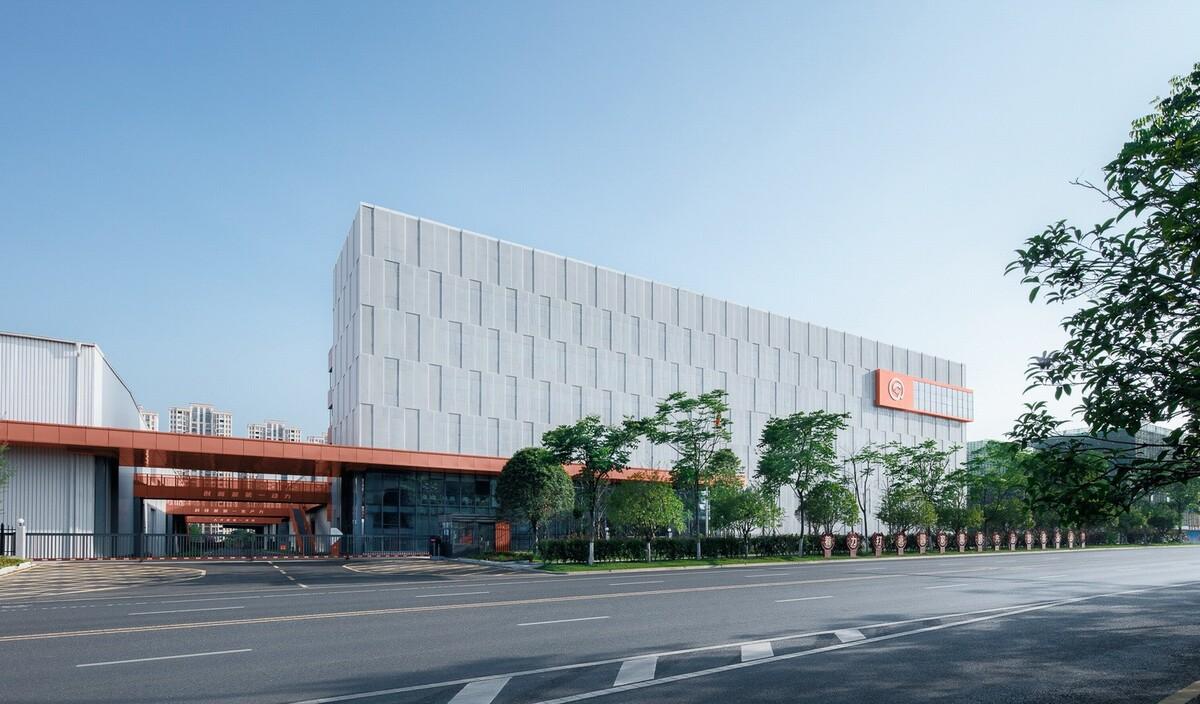

△对面人行道看办公楼

引子

从2020年初开始，经历三年的疫情时期，申亿智慧工厂得以建成投入使用。

项目位于长沙市雨花经开区，紧邻长株潭绿心。作为国内标准件行业的引领者，申亿智

慧工厂的设计以创新为驱动力。设计重点关注流线与尺度、界面与空间，试图在功能与形式之间找到一个适宜的平衡点。

△园区入口空间

流线重构：互联工厂

园区的整体布局以功能为导向。作为主体的生产用房及库房占据园区主要的场地，并根

据生产工艺流线，形成两列并行布置。沿城市主干道为研发及办公楼，作为主要的形象展示面。园区南端为食堂、宿舍等生活配套区。

△智慧工厂鸟瞰

△俯视空中连廊

业主在设计之初就提出有一条参观流线的需求，作为展示、游览的用途。园区在两列并行的厂房之间，置入一条红色穿孔铝板的空中连廊，在常规流线的基础上重构流线。空中连廊在架空层串联起各生产用房，可直接进入生产区夹层参观，同时也可通过室外楼梯下至地面层。

多条横跨道路的连廊层层叠叠，在空间上形成极强的节奏和秩序感，同时在超越常规尺度的生产用房之间作为调和剂，获得相对适宜的近人尺度。连廊也是园区工间休憩的场所，行人来往上下，为机械冷漠的园区增添活力。

△从雨棚看向空中连廊

△连接上下的楼梯

工业尺度：面向城市的门

工业建筑作为以机器为主要使用者的特殊建筑类型，决定了其空间体量的尺度是超常的。

延续层叠的空中连廊节奏，在建筑的沿街面，设计了一道巨型“门”的形态。通过体量的穿插拉结，办公楼出挑的雨棚，在空中跨越道路，联系起主轴线两侧的建筑，形成了面向城市的“门”。

△面向城市的“门”

“门”作为园区的主入口，在尺度上回应城市空间。七十米跨的巨型门，极大的增加了园区的展示面。进入园区内部，则成为第一个过渡性的空间节点。

△园区之“门”

△办公楼入口

城市界面：半透明表皮

办公楼面向城市道路。建筑造型尽可能简洁干净，仅在上部出挑一个红色的长方体体

量，形成视觉焦点。其余立面均为匀质化的平面构成。

△办公楼正立面

建筑立面主要采用圆形穿孔铝板表皮，从材料上体现工业建筑的特征。在功能上，穿孔铝板能满足建筑的通风采光的需求，同时，铝板与外墙之间的空隙可形成气流，降低建筑使用能耗，低碳节能。

△立面细部

铝板选用两种不同孔径的穿孔，交替排列，形成秩序，打破立面的单一性，增加其变化。另外，与孔径变化相对应，铝板在立面上略有进退，在光照下，极富韵律和光影效果。

△穿孔铝板交替的光影

灯光从建筑内部透出来，在立面上获得一种半透明的效果，形成朦胧的美学氛围。

△建筑与城市的夜晚

公共空间：内外互联的楼梯

园区以生产为核心，办公楼则承载主要的公共功能。

通过室外空中连廊，可从生产用房到达办公楼。办公楼内部，除大堂外，设计一处六层通高的室内中庭，各层设有空中平台，作为内部休息的公共空间。中庭一侧为红色穿孔铝板饰面的外挂楼梯，联系上下各楼层。

△通高的室内中庭

在办公楼沿城市支路一侧，同样设计了一部串联六层的室外楼梯，楼梯颜色、材质均与室内楼梯统一。外挂楼梯成为流线的终点，在道路交叉处结束，其功能不仅只是满足疏散的需求，同时也成为室外公共空间的一部分。

△俯瞰建筑与城市关系

△道路转角处的室外楼梯

园区流线由外至内到达办公楼内部，办公流线由内而外再到建筑立面，形成一条贯穿一体的完整流线。

△转角处看办公楼

△近看外挂楼梯

结语

作为工业建筑设计的一次尝试，设计过程中一直在思考工业建筑与公共建筑之间的关系。

设计希望通过空间流线的重构，赋予工业建筑以公共属性；通过对高大空间、城市尺度的回应，拉近使用者与城市的距离；通过立面的营造，消解人们对于工业建筑形象的刻板印象。

经过一段时间的使用，红色的架空连廊变成了园区的一个标签。从业主的使用反馈得知，红色连廊已是周边片区参观的一个网红打卡点。建筑在满足功能之余，能为使用者带来额外的附加价值，也是对建筑设计工作的一种激励。

项目图纸

△研发办公、生产车间一层平面图

△研发办公、生产车间二层平面图

△下料车间、精加工车间二层平面图

△立体成品库一层平面图

△来料检测、食堂宿舍一层平面图

△来料检测、食堂宿舍二层平面图

△研发办公北立面图

△研发办公、生产车间西立面图

△研发办公、生产车间东立面图

 项目信息

项目名称：申亿智慧工厂

地点：湖南，长沙

设计单位：中铁建工集团 长沙市规划设计院有限责任公司

总建筑师：马庆

项目负责：丁晶

项目主创：朱琳、金超

设计团队：肖婧、罗应松、章小桐、贺斌、李志奇、王彤彤、周熠、金文杰、吴杰、莫水健、张甜甜、刘华峰

设计时间：2020年6月

建成时间：2023年6月

建筑面积：38358.45平方米

结构形式：钢筋混凝土+钢结构

摄影：山兮摄影
