3D 打印桥 / UAD

在浙江大学宁波校区的河道绿境中,一座别具一格的 3D 打印人行桥横跨水面,它不仅是交通的纽带,更是科技与艺术碰撞的结晶。桥全长16m、宽3.3m、高3.3m,是目前全球跨径最大的非线性空间体型配筋打印混凝土景观桥梁。
3D 打印桥 / UAD

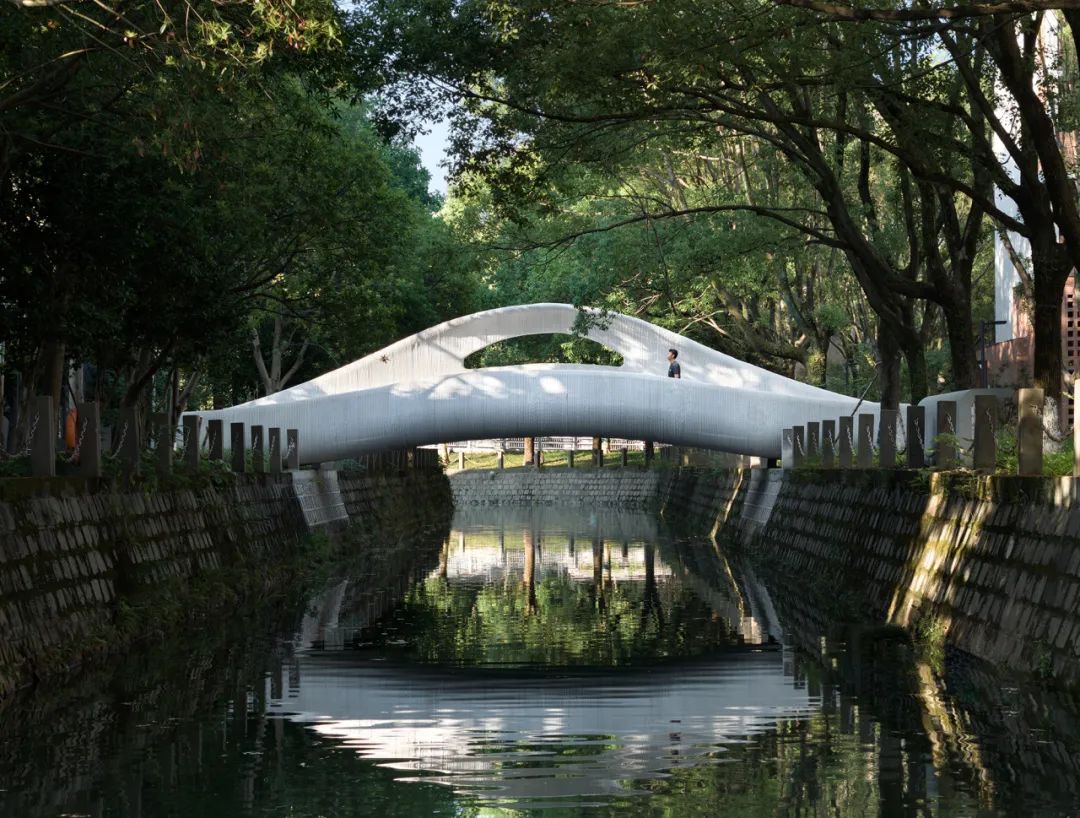

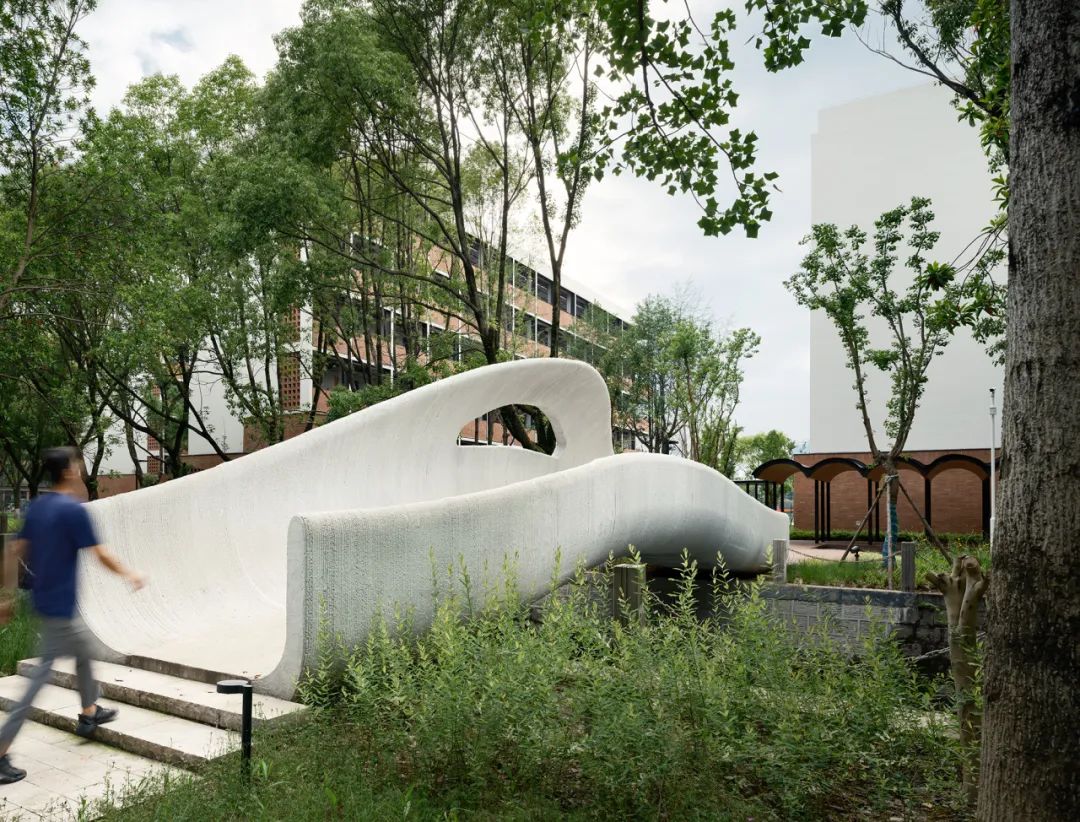

完成后的正面视角

©赵强

3D 打印桥 / UAD
3D 打印桥 / UAD

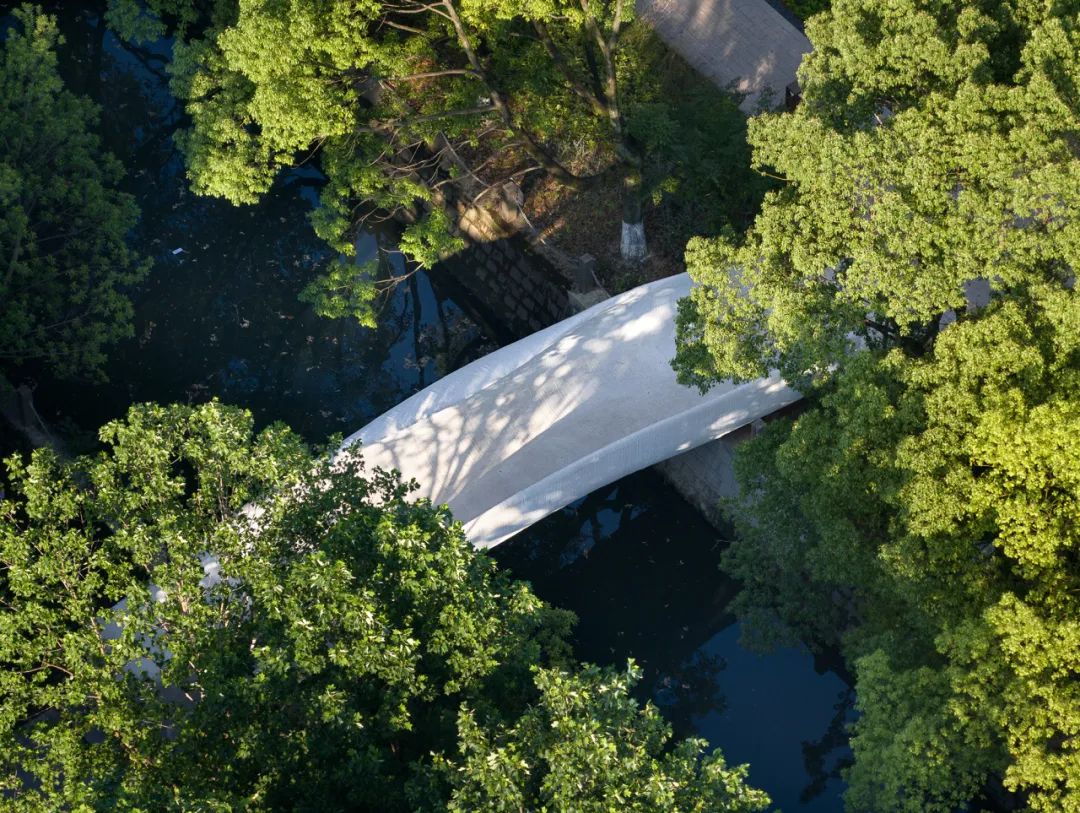

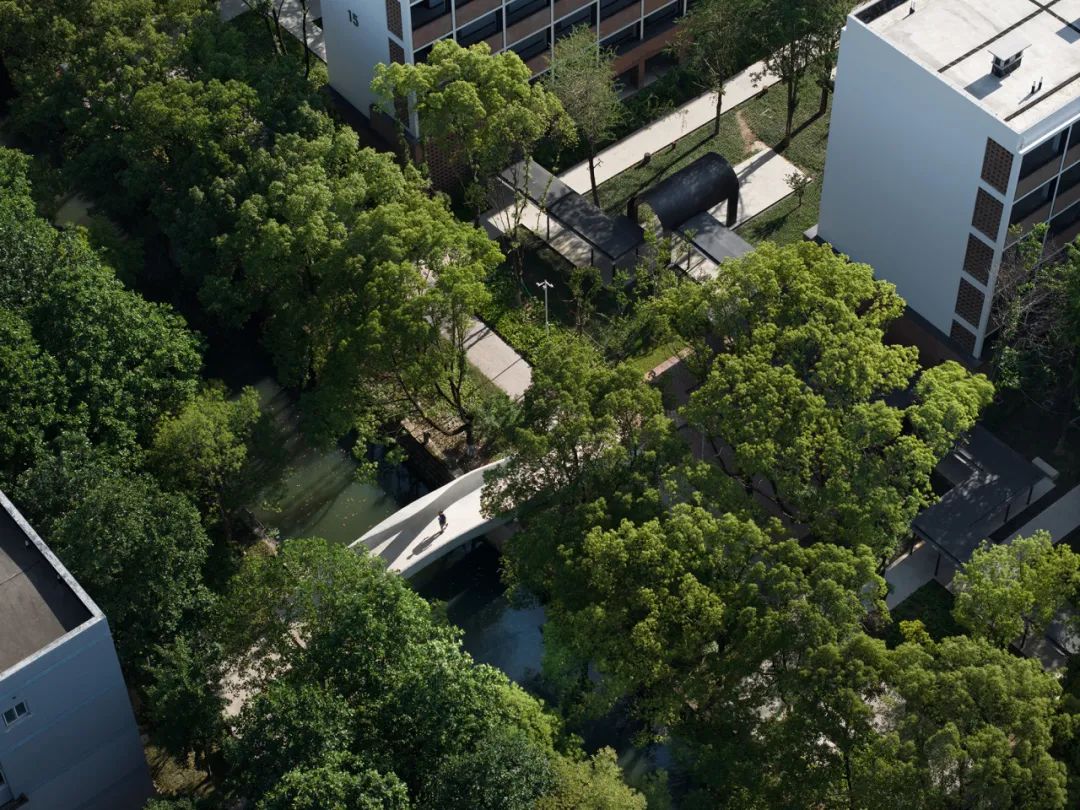

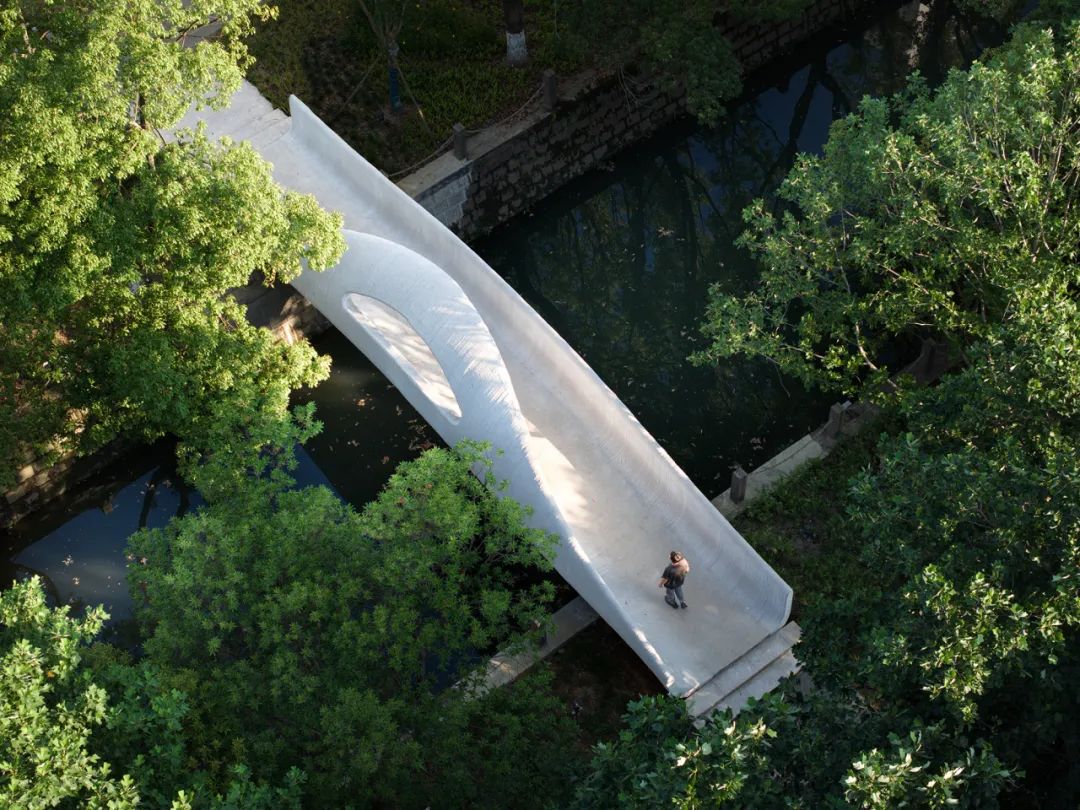

完成后的俯瞰视角

©赵强

3D 打印桥 / UAD
3D 打印桥 / UAD

这座桥大胆采用非线性设计手法,摒弃了常规桥梁的直线条与规整形态。流畅且灵动的曲线,宛如自然生长的形态,不仅赋予桥梁独特的视觉美感,更在力学上实现了精妙的平衡。通过数字技术模拟,每一处曲线的弧度、弯折的角度都经过精心调校,使桥梁在承受荷载时能更均匀地分散压力,兼顾结构强度与美学价值,展现出独特的艺术魅力与科学智慧。

设计从一张翻起的答卷出发,通过艺术性的抽象表达,结合3D打印技术的调整优化,形成非线性桥体空间形态。

设计推导

©UAD

3D 打印桥 / UAD
3D 打印桥 / UAD

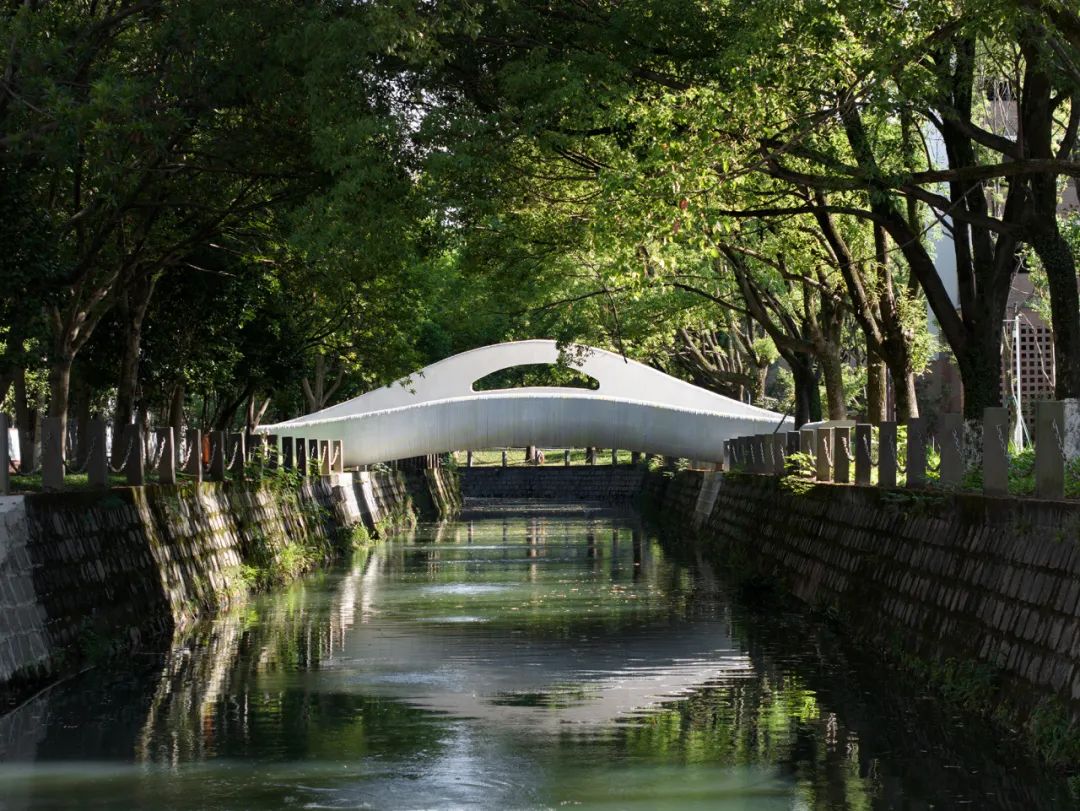

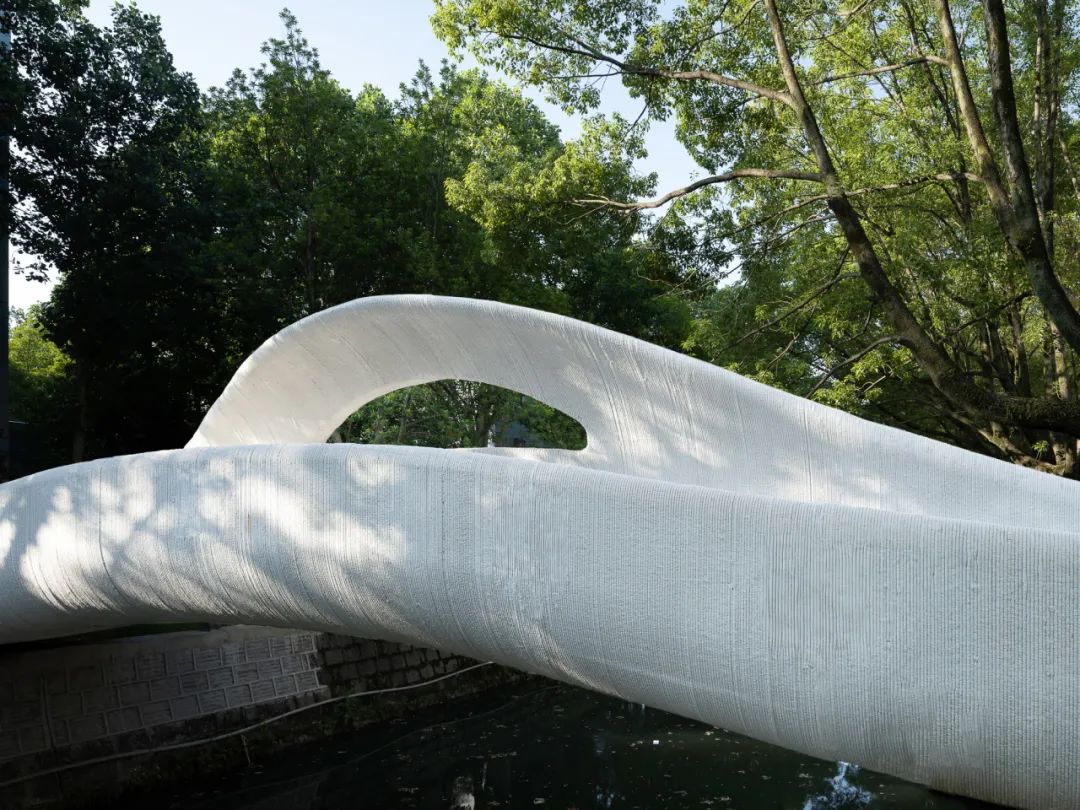

形体建造与环境融合

©赵强

3D 打印桥 / UAD
3D 打印桥 / UAD

从设计初始,数字技术便深度融入,构建精确的三维模型,1/30的3D模型实体打印,每一个细节都被精准捕捉。

3D 打印桥 / UAD

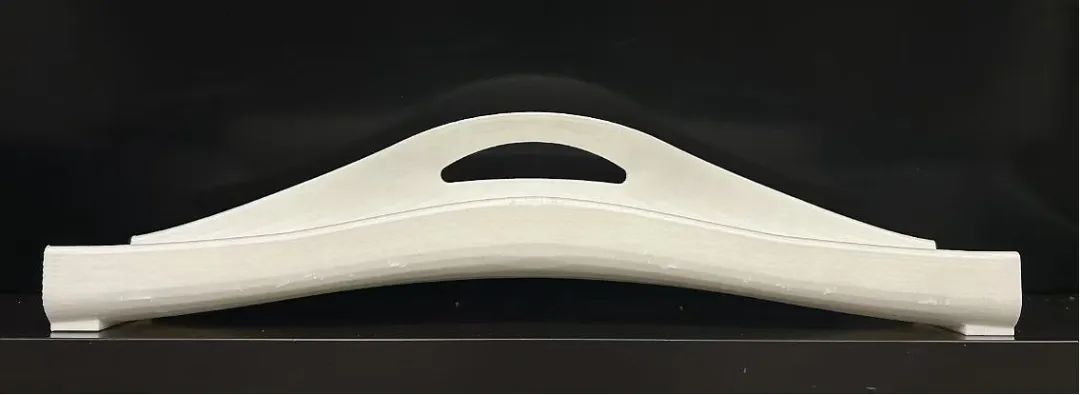

3D模型打印

©UAD

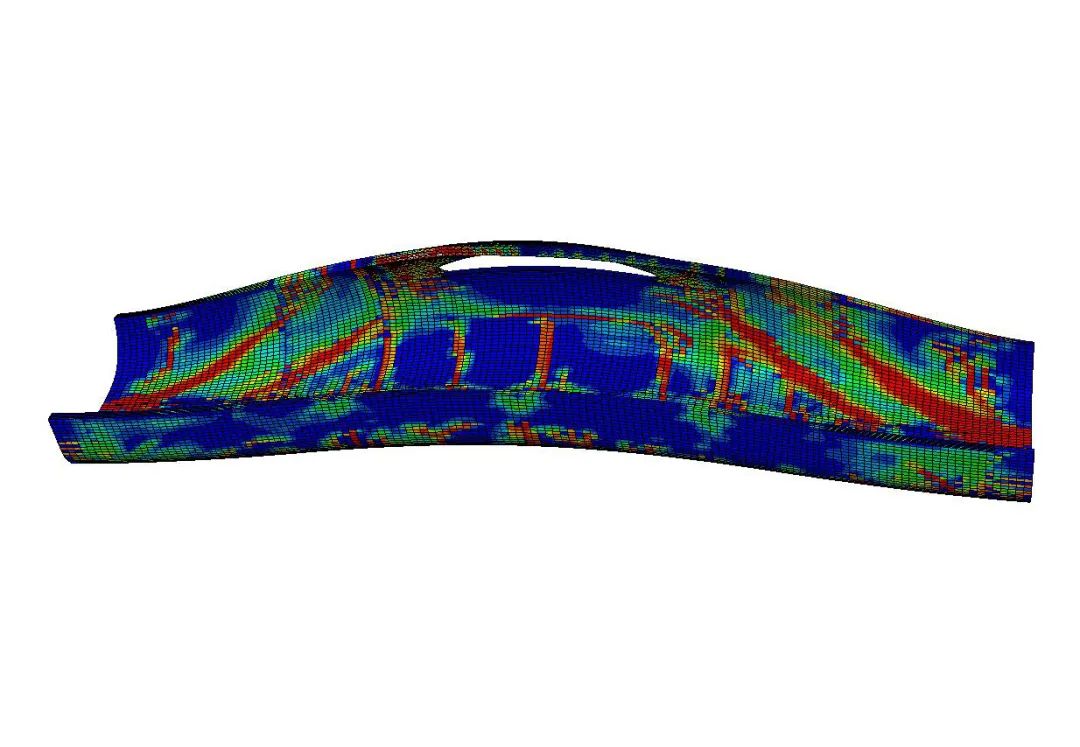

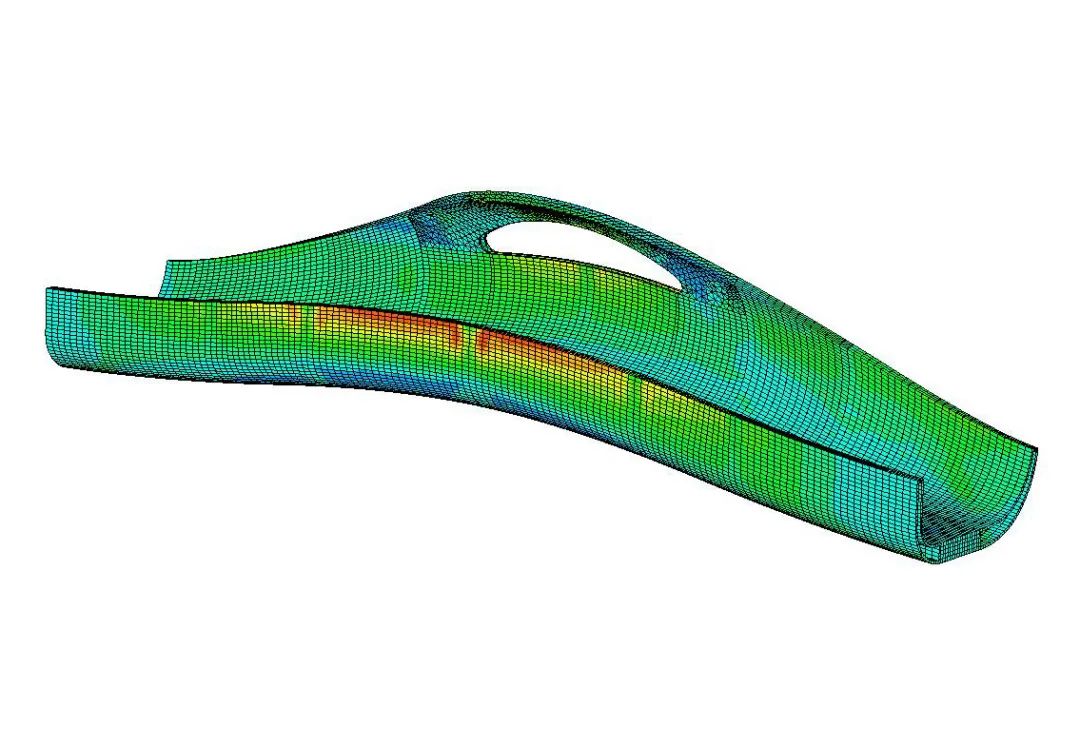

借助有限元软件分析技术,模拟桥梁在不同环境下的力学性能,优化设计。

3D 打印桥 / UAD
3D 打印桥 / UAD

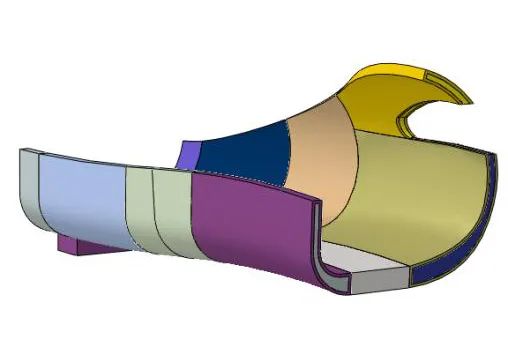

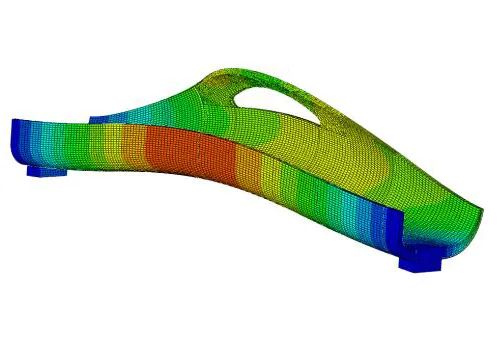

有限元模型组件

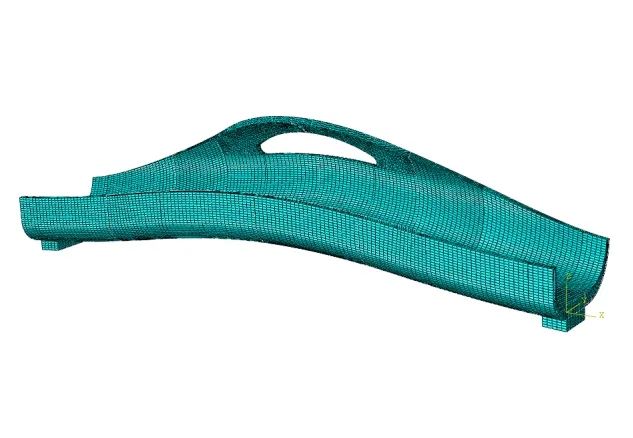

有限元模型网格划分

3D 打印桥 / UAD
3D 打印桥 / UAD

有限元模型组件

有限元模型网格划分

3D 打印桥 / UAD
3D 打印桥 / UAD

有限元模型组件

有限元模型网格划分

打印过程中,数字化控制的喷头严格按照预设程序,层层堆积材料,确保每一层的精准度,实现从虚拟模型到实体桥梁的完美转化。

打印过程视频

©UAD

3D 打印桥 / UAD
3D 打印桥 / UAD

经过多重考虑,打印方式采用立式,由于3D打印机械臂作业高度为3.3m,因此将16m跨度的人行桥拆分为6个3D打印构件。

人行桥3D打印构件拆分图

©UAD

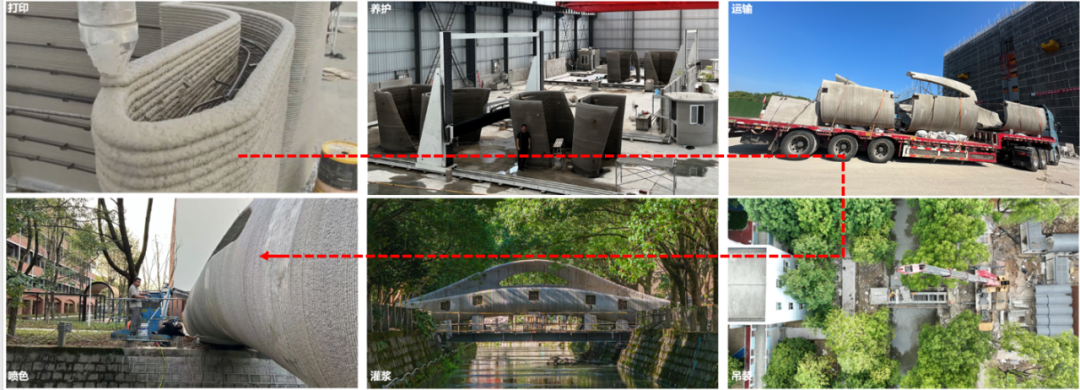

在工厂里,3D 打印设备按照设计指令逐层打印出桥梁部件。打印完成后,部件进入养护阶段,在特定环境中充分固化,增强强度。养护完毕后,部件被小心运输至现场。大型吊装设备将部件精准就位,随后工人进行细致的拼接与微调,灌浆工序使部件紧密连接为一个整体,最后通过喷保护剂赋予桥梁独特的外观质感,使其与周边环境相得益彰。

3D 打印桥 / UAD

3D打印人行桥建造过程

©UAD

3D 打印桥 / UAD
3D 打印桥 / UAD

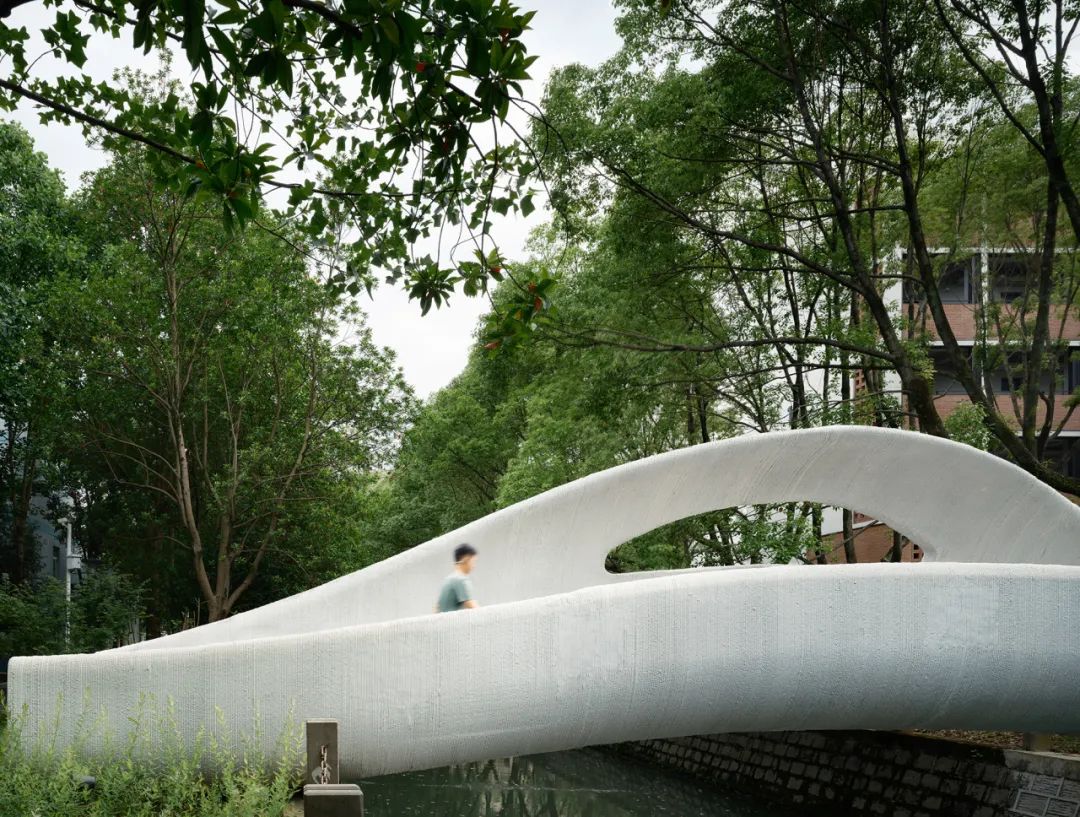

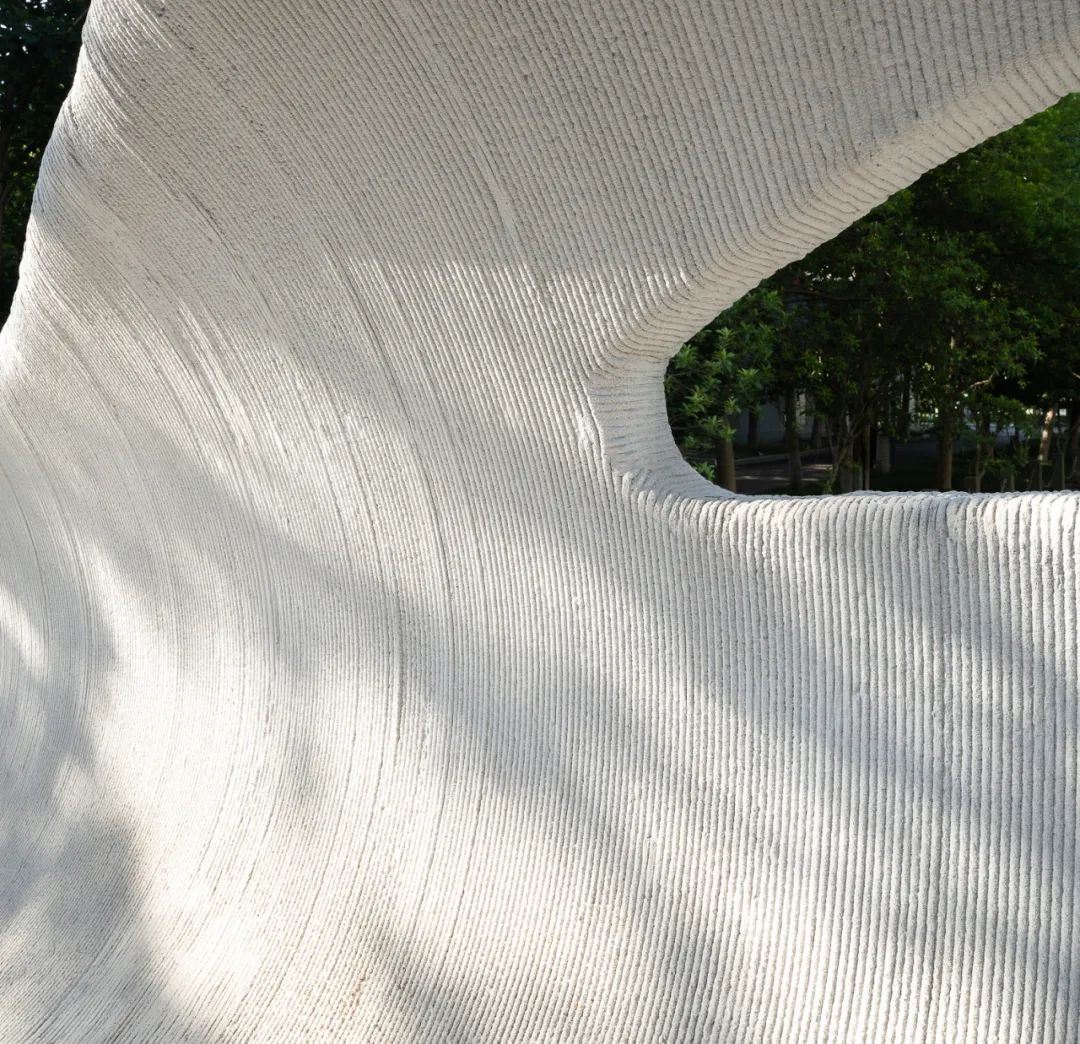

表面保留3d打印肌理

©赵强

3D 打印桥 / UAD
3D 打印桥 / UAD

3D 打印桥,以非线性设计打破常规,借数字技术精准落地,历经匠心建造,实现了与场所环境的完美融合。灰白色的桥体与周围的绿色植被形成鲜明对比,却又和谐共存。站在桥上,行人可以感受到微风拂面,欣赏到周围的自然美景,桥梁不再是简单的交通设施,而是人与自然对话的纽带,让人在通行的过程中,能够静下心来,感受自然的美好,实现心境与环境的交融。

这不仅是一座实用的桥梁,更是现代科技与创新设计理念的生动展示,为校区增添了一道独特的风景线。

3D 打印桥 / UAD

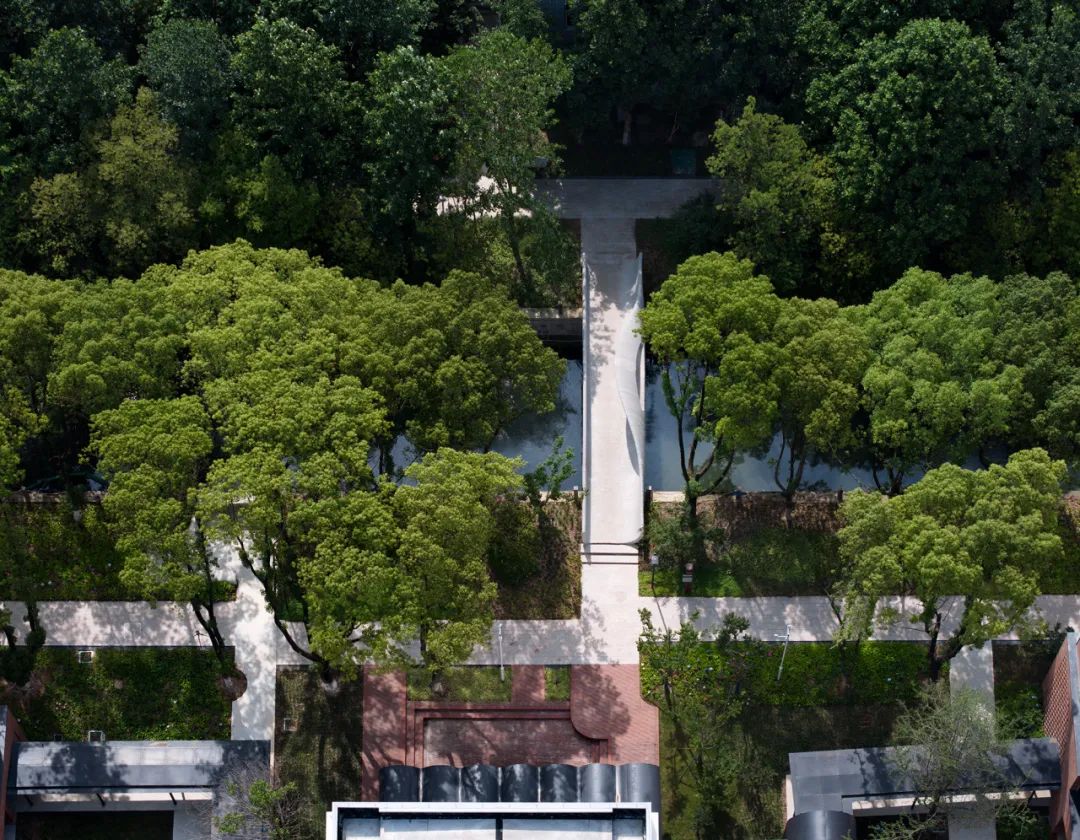

整体的俯瞰视角

©赵强

3D 打印桥 / UAD

午后阳光洒下

©赵强

3D 打印桥 / UAD

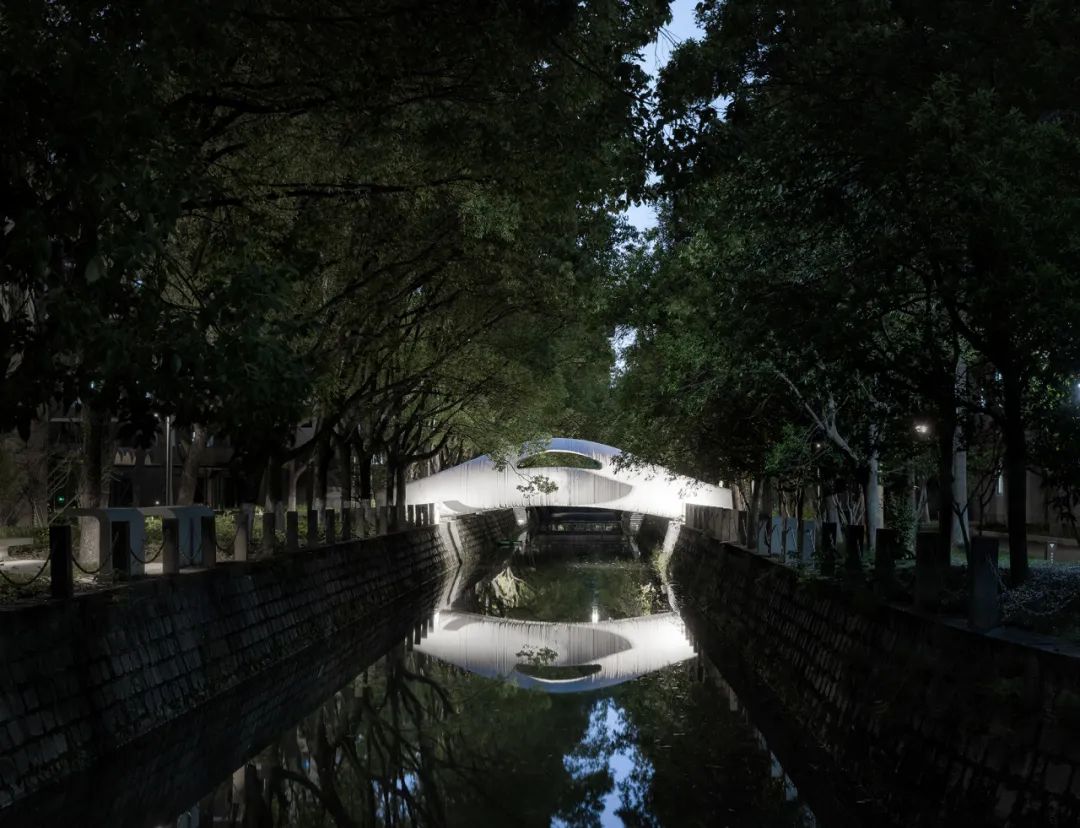

夜色树影掩映

©赵强

3D 打印桥 / UAD

从宿舍连廊看向桥

©赵强

项目信息

项目名称丨

浙江大学宁波科创中心3D打印人行景观桥

建设单位丨

浙江大学宁波“五位一体”校区教育发展中心

设计单位丨

浙江大学建筑设计研究院(UAD)

项目地址丨

浙江 宁波

主创设计师

莫洲瑾

设计团队丨

楼炫炭、孙洞明、郭丽栋、陈芑

结构设计丨

金振奋、陈东、吴强

给排水设计丨

桑松表、蒋胜锋

灯光设计丨

俞媛铭、郑龙、肖舒峥

种植设计

苏扬、朱金恒

3D打印建造

浙江大学孙晓燕、王海龙教授研究团队

山东基石、冠力科技、灵砼科技

建筑摄影丨

赵强
