经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

有一天,像以往的很多天一样平常,既不清新又不美好。

但望着窗外厚厚的雾霾,我还是觉得今天会有大事发生。


你在逗我吗?

本文转自公众号 | 非标准建筑工作室

有一天,像以往的很多天一样平常,既不清新又不美好。

但望着窗外厚厚的雾霾,我还是觉得今天会有大事发生。

果然,甲方爸爸满面春风的坐到了我的面前。

“我觉得吧,咱们这个空间我还是不太满意,太不炫酷,可不可以再复杂一点?”

复杂?

那还不好办。

Rhino+grasshopper,简直不要太666。

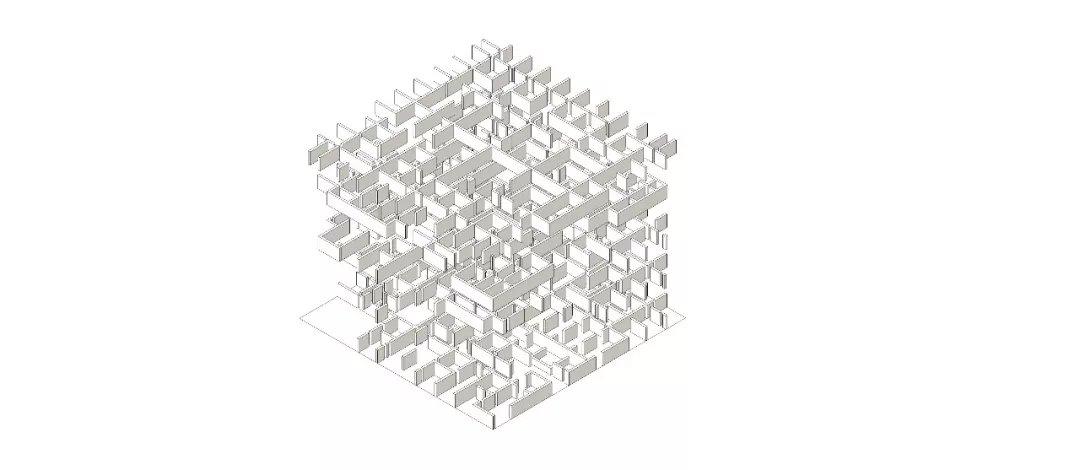

三十分钟后,我给爸爸看了这个。



“这样搞,你是想让我破产吗?简单一点,要简约懂吗?简约才高端”

简单?

那不是太简单了。

Sketchup就能搞定。

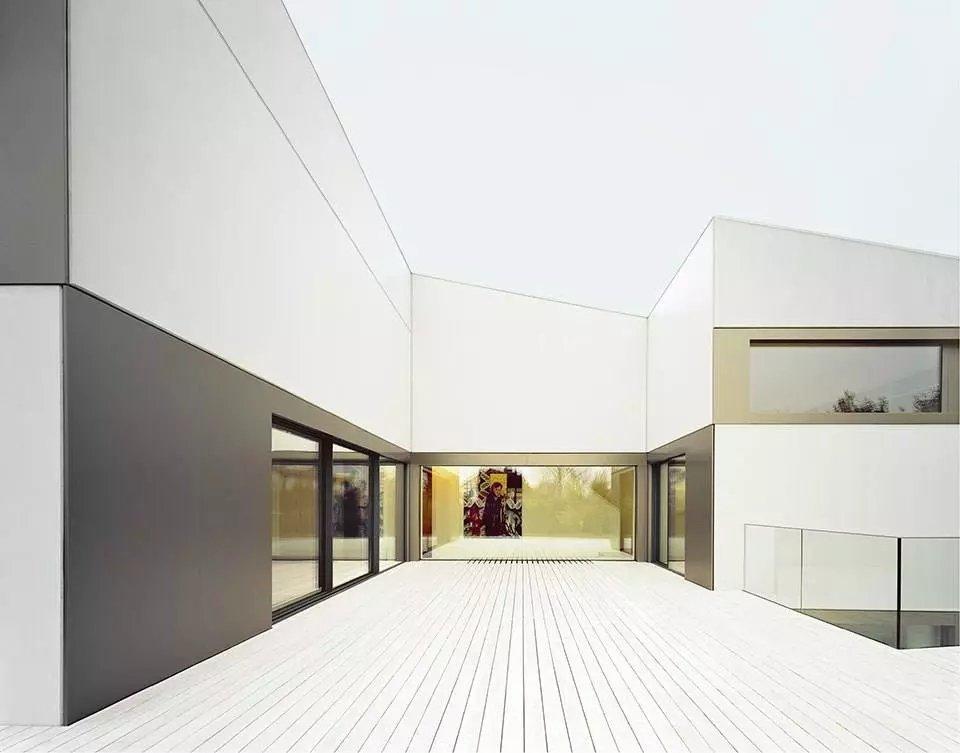

十分钟后。我给爸爸看了这个。



“你这个这个。。。也太素了吧,怎么能显示我的实力?要高端大气上档次啊”

640 (1).gif

在我努力挤出一丝尴尬而不失礼貌的微笑的时候,忽然看到甲方爸爸眼中灵光一闪。

一种不祥之感涌上心头。

果然。

“啊!我知道了!我们就要做一个

又简单又复杂的空间!

就这么定了,你抓紧时间弄一下,明天上午我们再碰!

What?


那么,问题来了。

什么是既简单又复杂的空间?


感谢万能的互联网,很快我就发现了下面这个货。

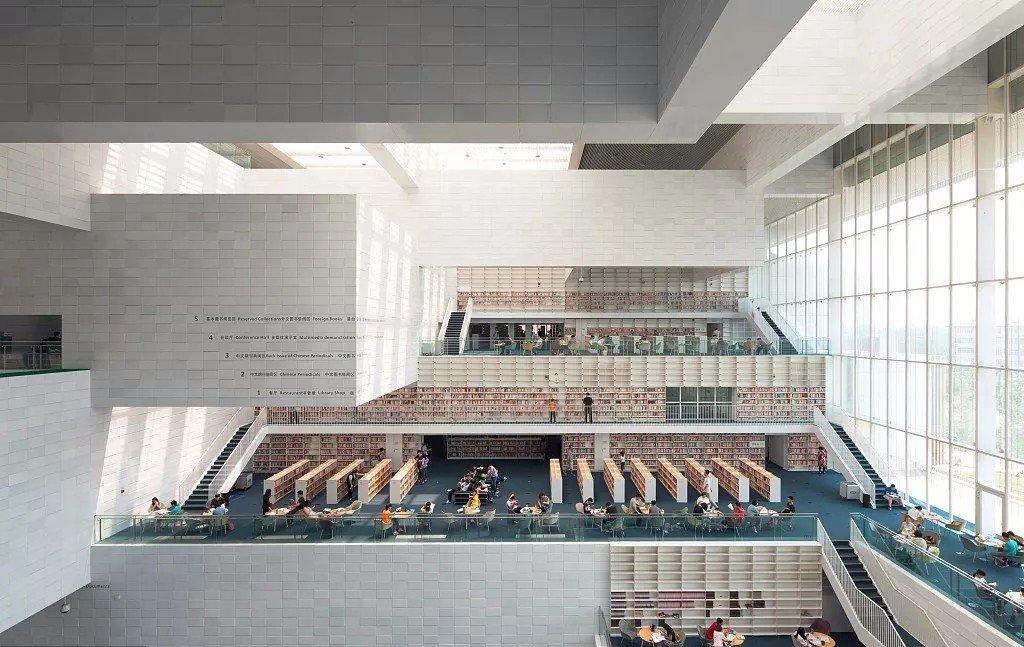

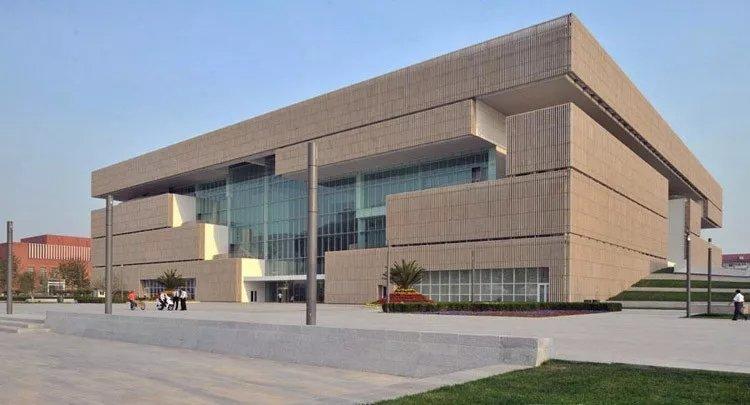

就是由山本理显设计的天津文化中心图书馆。

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

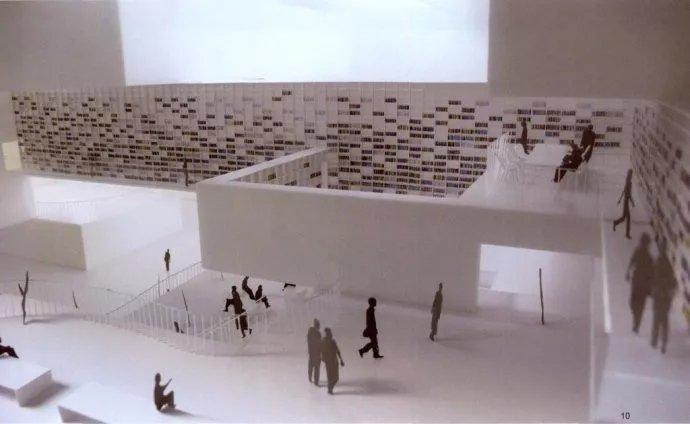

看看这中庭,这退台,这架空, 这是不是就是传说中的既简单又复杂的空间?

那么,问题又来了。

这个既简单又复杂的空间怎么弄出来?

其实,越是复杂的空间,越需要一个强有力的逻辑来进行控制,其生成机制也就越简单。

下面,我就一步一步的把这个空间拆给你看。

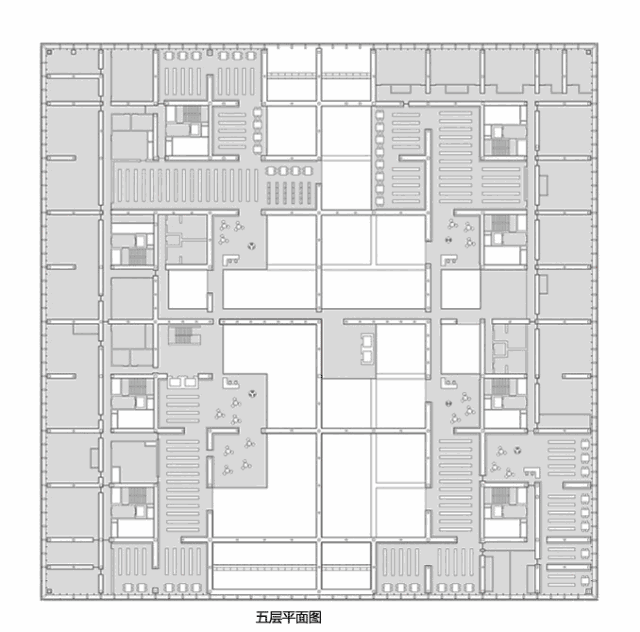

首先,从平面图上:

640 (2).gif

我们可以清楚的看到,整个平面被网格划分成一个个小的单元,而平台的挑出或凹进,都以一个网格为最小单位。

不知各位不玩游戏只爱学习的学霸(zha)们有没有发现,这种单元式的建造方式跟“我的世界”这款游戏中的场景建造方式很像!!

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

没错,天津图书馆的空间原型,其实就是模块化的组合。

不信?继续看图!

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?


是不是已经有那么点意思了?

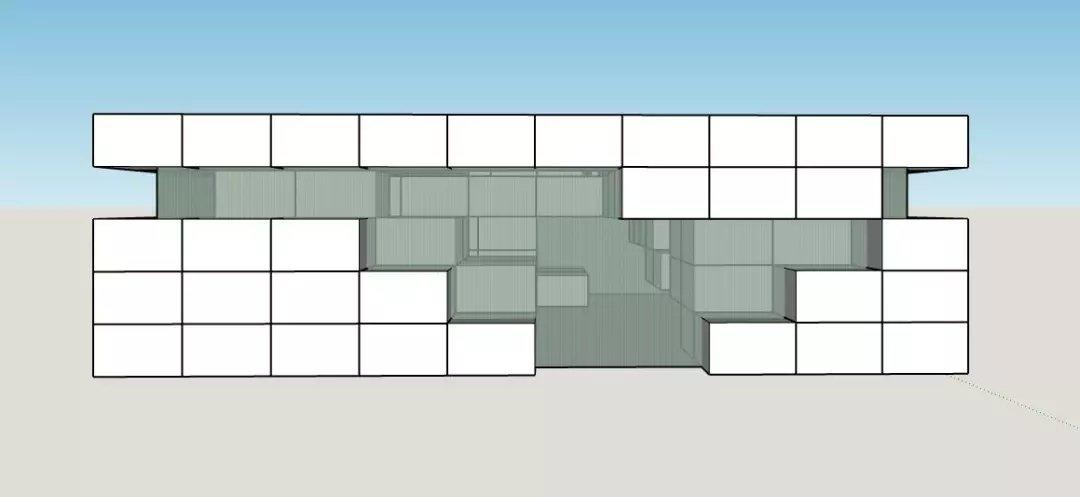

模块化的组合可以创造出多样的复合空间,而这种体块堆砌的效果在立面上体现的最为明显。

当然,模块化的空间设计手法也不是山本理显的独创,很多建筑都采用了这种设计。

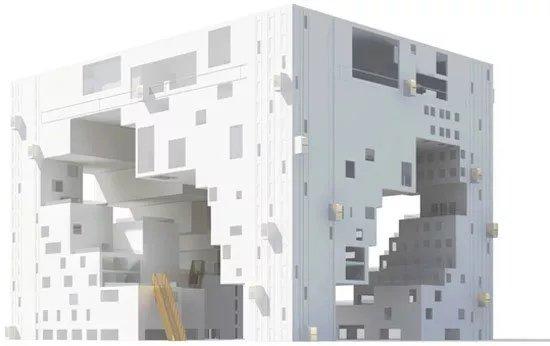

比如这样的:

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

这些建筑空间看起来跟天津图书馆很像,但又不完全一样。

没错,不一样的地方才是山本理显最大的创新所在。

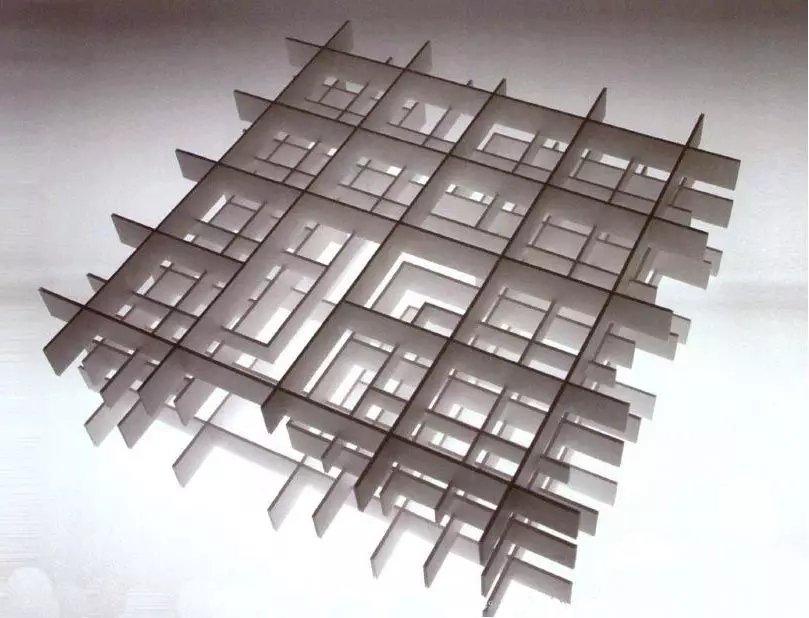

即:他将原本模块化的一个个体块转化为一个个面。

这些面既是墙,也是梁和柱;既是围合结构,也是承重结构。

在这里,结构就是空间,空间就是结构。

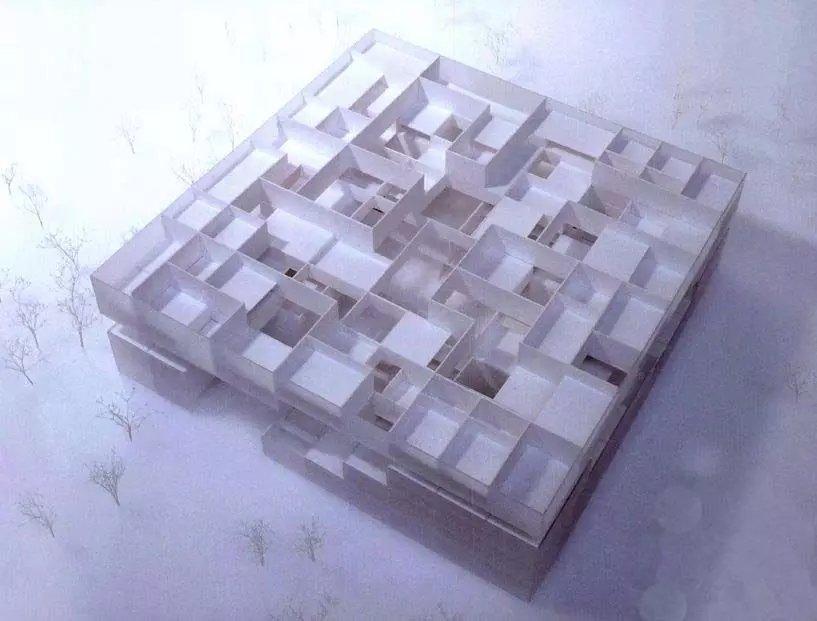

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

当模块化空间由体块堆砌而成时,空间只有内外之别。

而由面堆叠而成时,则产生出很多既不是内也不是外的模糊空间。

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?


模糊空间使图书馆的空间在开敞与私密之间不断的变换。

也就是复杂所在。

当你行走其中,可能经常会有这样的感受,明明自己没有穿过一扇门,却从一个开放的场所进入到了一个私密的场所。这也就是这种空间的奥妙所在。

看完天津图书馆的生成原理,让我们来梳理一下它的操作过程。

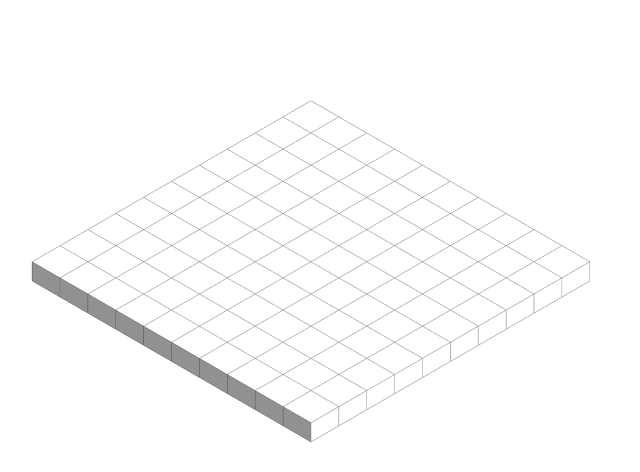

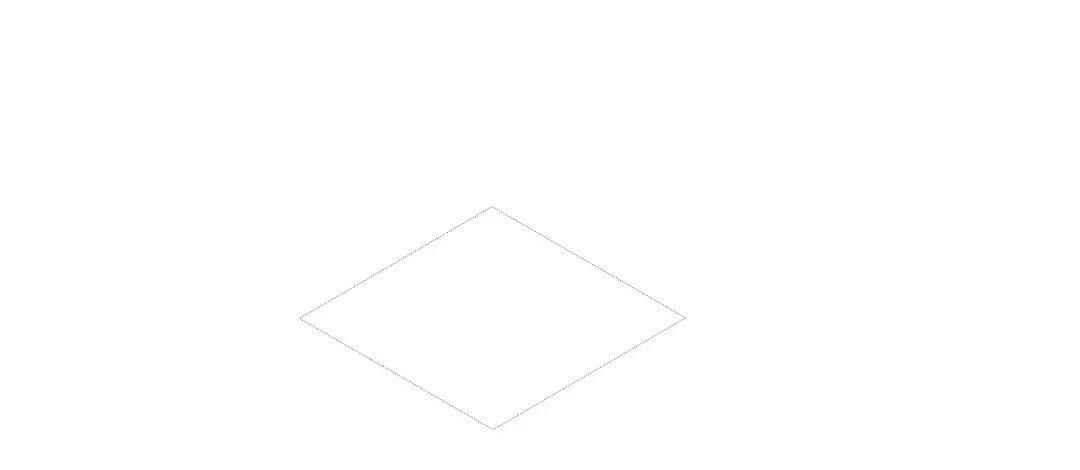

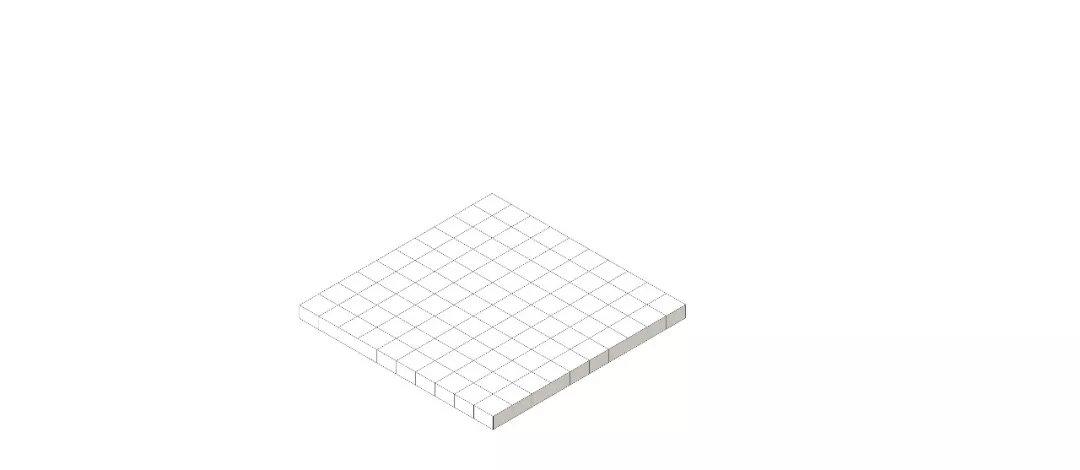

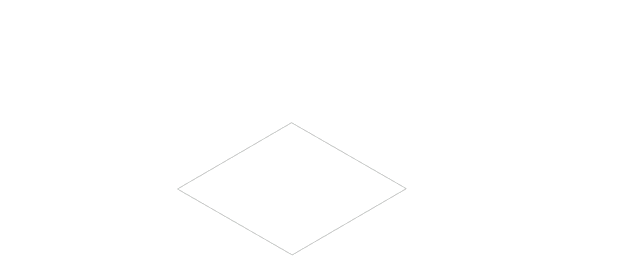

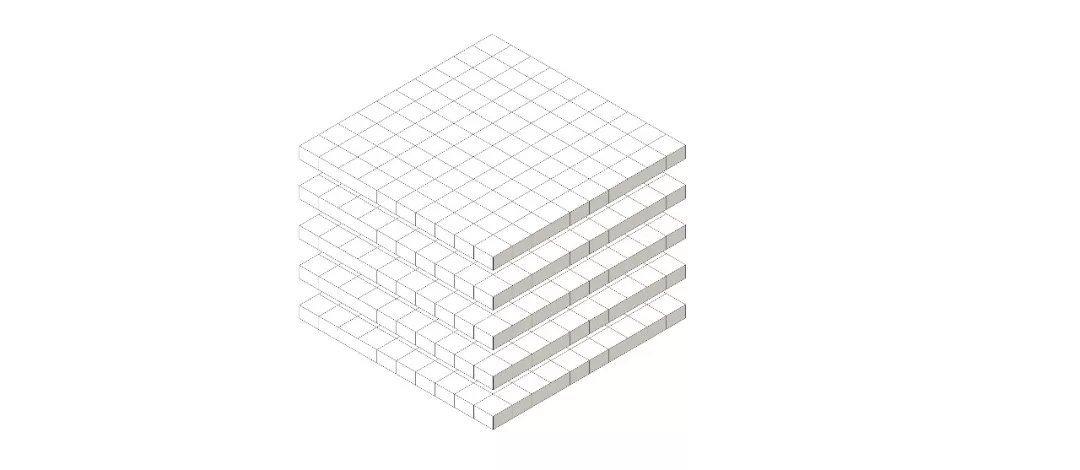

第一步,确定平面网格的大小和建筑的层数。

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

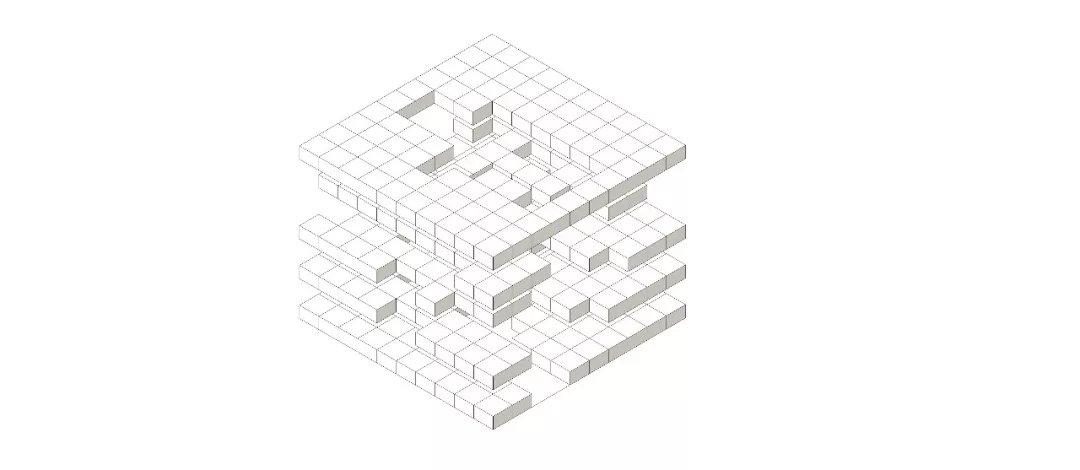

第二步:根据功能要求,将中庭挖出来。

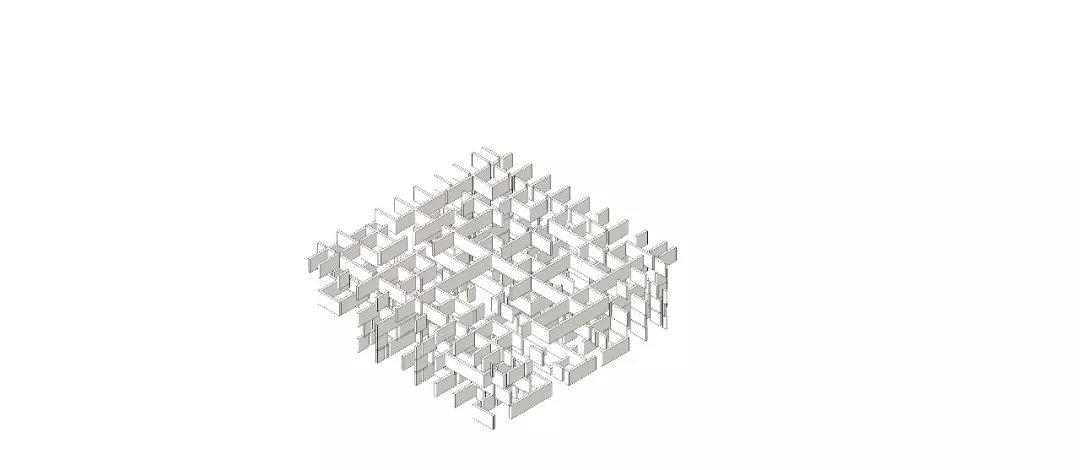

第三步:将模块的体转变为面,根据空间需求做一些细致的处理。

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?

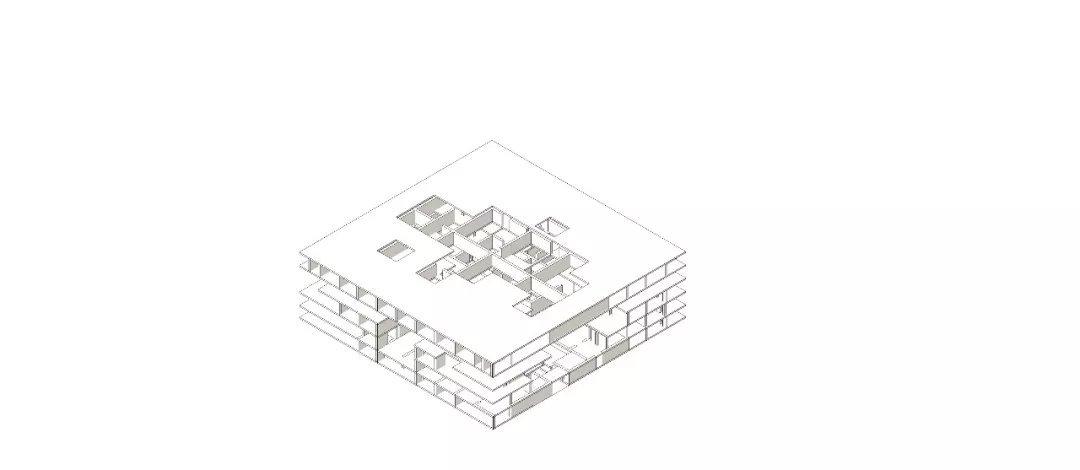

第四步:加上楼板,同样根据空间需求确定哪些地方为通高空间。


第五步:加上玻璃幕墙和表皮。

经验 | 如何做一个既简单又复杂的空间来满足甲方的奇葩要求?


来看一遍完整过程。


学会了吗?

其实,所谓的既简单又复杂并不矛盾。“简单”是因为我们在视觉上希望空间是有逻辑可理解,这样才不会焦虑,而“复杂”是因为行为的多样性又希望空间可以提供更多的选择和体验感受。

这就是这个时代的空间选择。

所以,不是甲方太奇葩,而是我们本就生在一个奇葩的社会。
