【教程】建模多年一直在用的好方法

step1

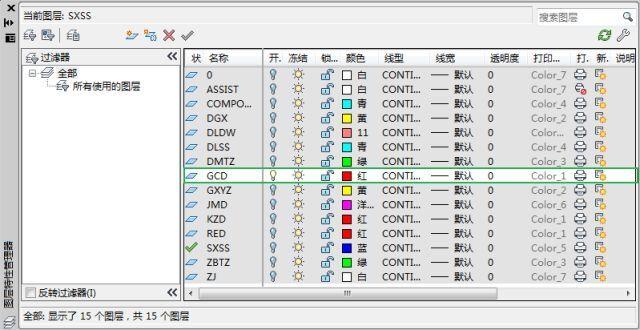

打开甲方或者比赛方提供的CAD文件—用LA命令打开图层管理器—按住shift全选—减选高层点图层—关闭其他图层，保留高程点图层

step2

点击菜单栏点击菜单栏插入——提取数据

step3

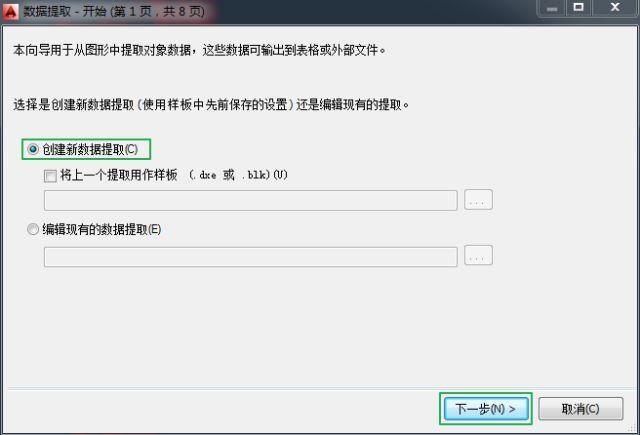

创建新数据提取，点击下一步——将数据另存为（任意名称）

step4

数据源选择在当前图形中选择对象——并点击选择图标，在CAD中将所有高程点选中，然后点击下一步

step5

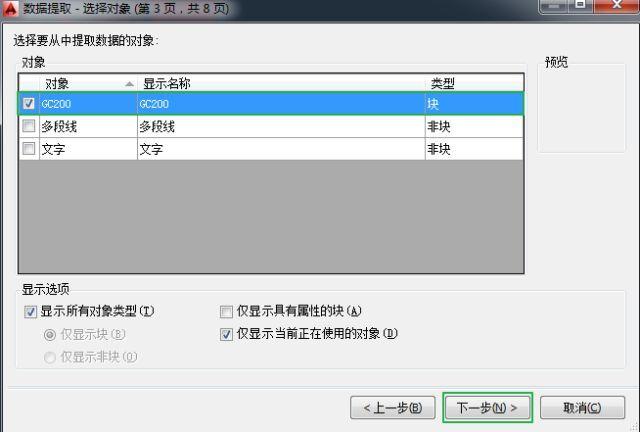

提取对象仅选择GC200再点击下一步

step6

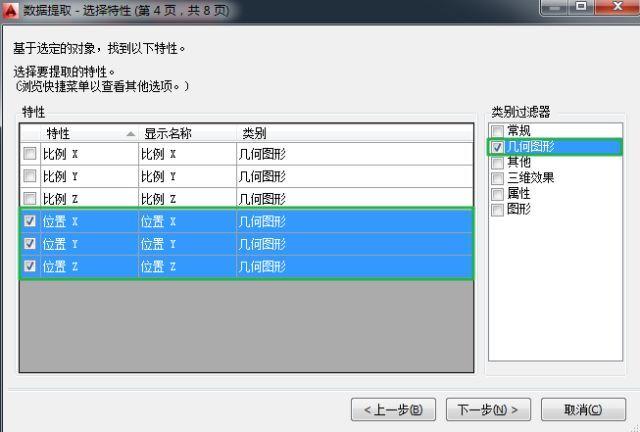

类别过滤仅选择几何图形，特性仅选择位置X/Y/Z

step7

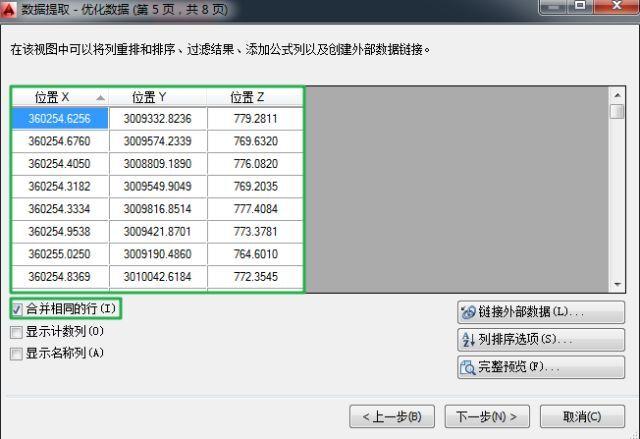

优化数据仅选择合并相同的行

step8

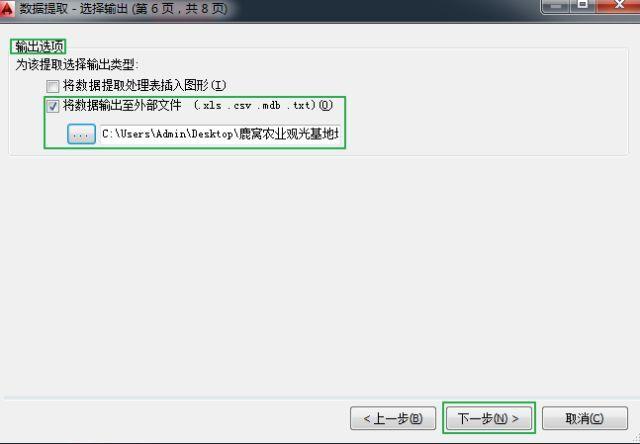

输出选项选择将数据输出至外部文件，设置保存路径及保存格式为TXT——点击完成即可创建

step1

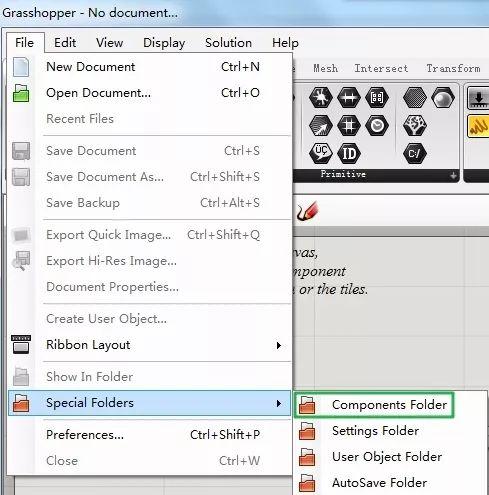

1. 打开Rhino—Grasshopper—菜单栏File——Special Folders——Components Folder—将插件文件夹内所有文件复制进该文件夹——重启Rhino

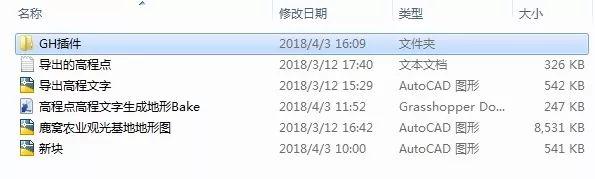

插件所在位置：04-场地基础CAD高程点&高程文字生成地形模型及地形分析—素材

step2

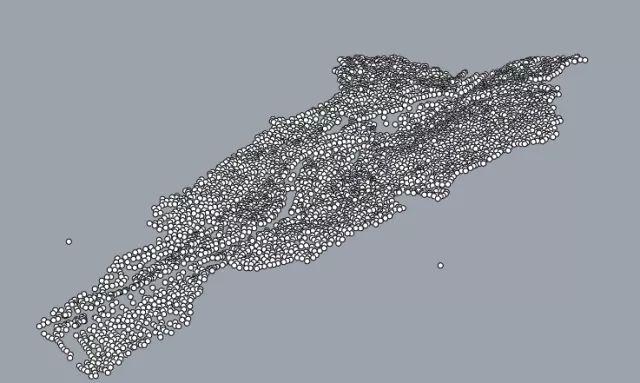

重启犀牛，在犀牛中导入TXT文档——点击缩放至最大范围找到导入的点——炸开

效果如下：

step3

打开Grasshopper——将GH模板拖进Grasshopper

step4

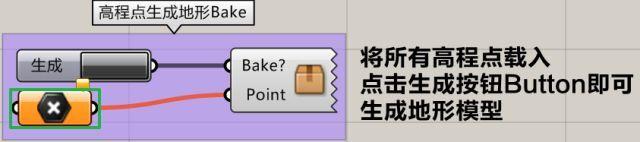

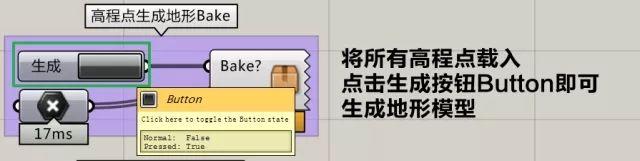

点击第一个高程点生成地形Bake的点运算器右键——Set Multiple Points—— Rhino中选中所有高程点右键确认——点击生成按钮即可生成地形模型

step5

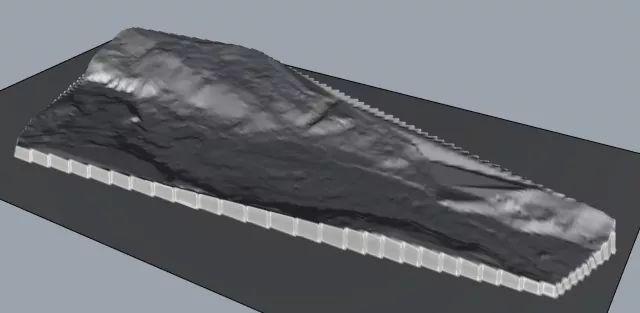

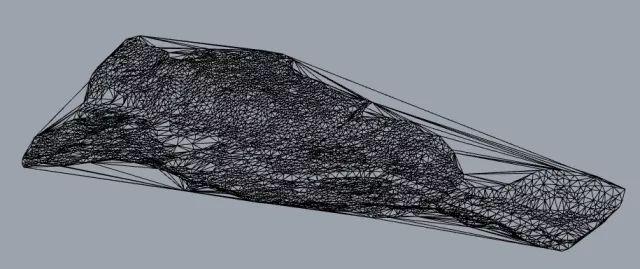

得到下图所示模型

是不是觉得很酷炫，不要着急，现在接着来，把“线框模式”改为”着色模式”

step6

最后一步优化模型，进入顶视图，建立布帘曲面

A等高线分析

使用等距断面线工具生成等高线—移动到旁边备用—打开Grasshopper——将GH模板拖进Grasshopper—点击第三个等高线高程分析Bake的曲线运算器右键——Set Multiple Curves—选中所有等高线右键确认—点击生成按钮即可（渐变色可通过在颜色点上右键更换）

B高程分析

打开Grasshopper—将GH模板拖进Grasshopper—点击第四个高程分析Bake的曲面运算器右键—Set One Surface—选中地形曲面右键确认—设置分析精度—点击生成按钮即可（渐变色可通过在颜色点上右键更换）
