用KARAMBA半小时搞定受力分析

相信大家在做建构类设计时都会发现，完成一个结构系统原型后，需要分析其受力状况并根据分析结果进行调整，从而在实现结构合理性的同时达到对材料的最高效利用。

这次要介绍给大家的GH插件Karamba就可以帮助结构小白快速完成最基础的结构分析，了解各构件受弯受压状况。同时本篇教程的最后还将告诉大家怎么样阅读Karamba分析图，并据此对结构模型提出修改意见。

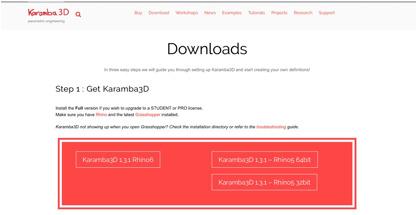

关于karamba的安装，请从官网下载，同时官网还提供海量视频教程，包教包会。这里附上链接：https://www.karamba3d.com/download/

（不过要注意如果学校没有帮你购买教育认证，只能下载试用版，则部分功能无法使用）

正式版的karamba在安装完成后在grasshopper里打开可以看到这样的界面：

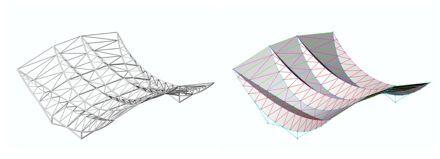

接下来需要准备一个用于分析的简化结构模型，这里用笔者的一个作业为例。为karamba准备的模型只需要点、线和面，分别表示结构中的关节、线性构件以及板状构件。

所有的构件按照结构层级分好图层，分得越细越好。虽然这一步并不需要非常严格，但因为之后要用karamba将这些线和面生成立体构件，最好是将同样截面形状、尺寸的物件放在一个图层，方便接下来的操作。最重要的一点是，所有的线必须在关节处打断，不可以出现连续但与其他线交接的线。

最快的方式是，按照主次建出所有的线性构件并用这些线放样（loft）出需要的板状构件，之后对所有的线取交集（intersect）得到关节点，然后用分割命令（split）然后用所有的点将所有的线打断。点和面要放在另外的单独图层，给每一个图层命上辨识度高的名字。

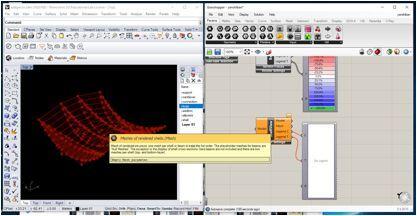

1.添加Geometry Pipeline运算器，双击layer输入图层名称然后在下方四种选项中选择曲线，这个操作将Rhino中的线导入karamba。

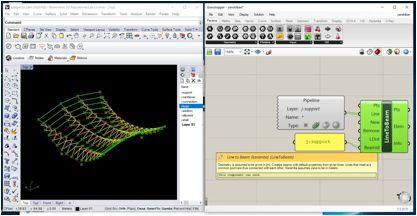

2.添加Line to Beam运算器以及一个输入了该图层名字的Panel运算器，如图连接。

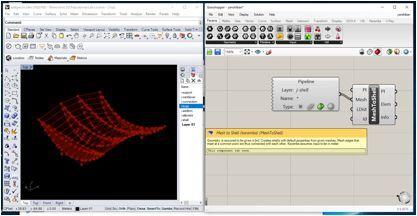

3.上面是线性构件的导入方式，板状构件则是用Mesh to Shell运算器，记得在Geometry Pipeline中选择曲面。

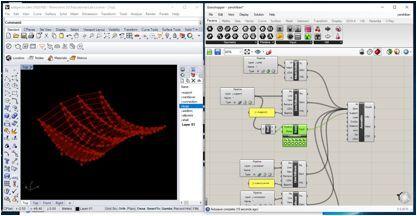

4.把所有图层依次导入好。添加一个新运算器Assemble Model，按住Shift将前面的所有运算器接到Assemble Model。

5.接下来设置支撑，将supprot图层，即你的结构中接地构件所在的图层，如图连接到新运算器End Point和Support，并接到Assenmble的Support端。

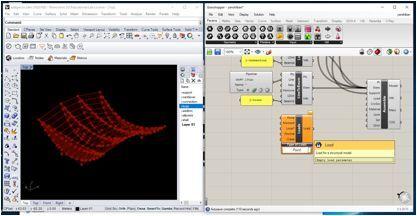

6.接下来设置荷载。添加新运算器Load。

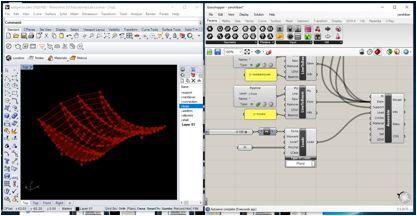

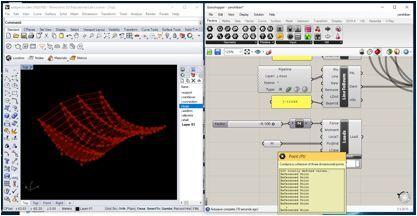

7.如图连接Number Slider、Unit Z、Point运算器至Loads。

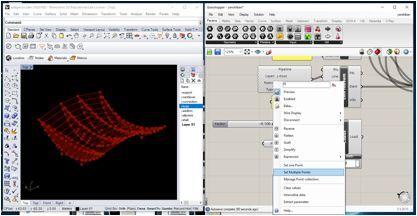

8.双击Points运算器，选择Select Multiple Points，在Rhino中将所有的点选中。

9.如图将Loads输入到Assemble的Loads端。

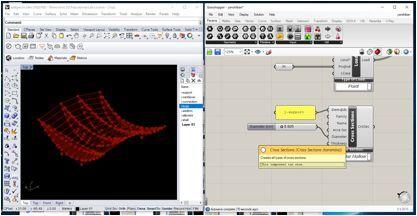

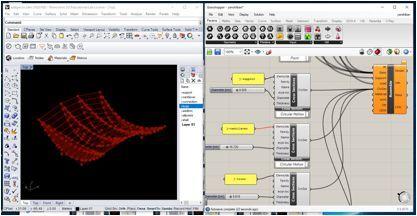

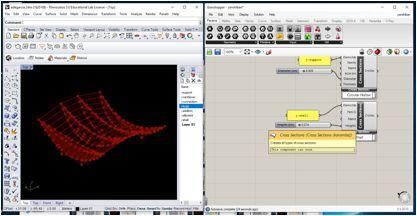

10.添加Cross Section运算器设置截面形状和尺寸，还是一样加上Slider和输入了图层名称的Panels。这里的形状我全部用了Circular Hollow也就是圆管截面，点进去还有很多种可选。

11.上面是线性构件的截面设置方法，板状构件则选择Shell。

12.设置好所有图层的截面形状及尺寸之后按住Shift全部连接到Assemble运算器。

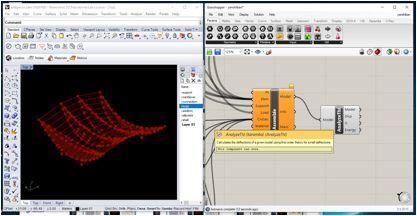

13.添加新运算器AnalyzeThl，如图连接。

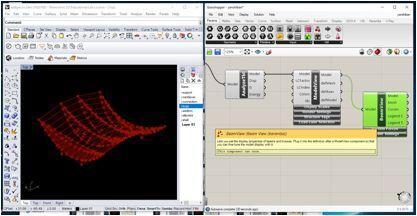

14.添加新运算器Model View和Beam View，如图连接。Beam View运算器用于分析线性构件。此时发现Rhino里没有显示结果，说明有错误，稍后回来检查。

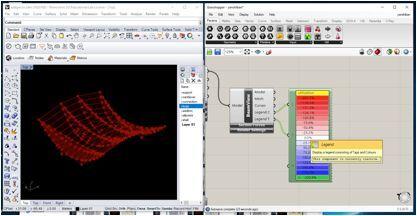

15.将Beam View连接到新运算器Legend。

16.同样地，加上Shell View运算器，用于分析板状构件。和前面的Model View连接。这样电池组的连接就完成了，不过Rhino中还是没有显示结果，我们回去检查一下。

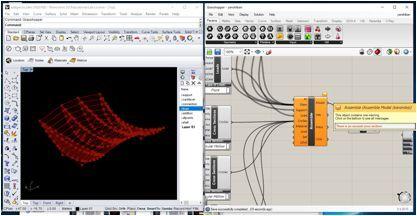

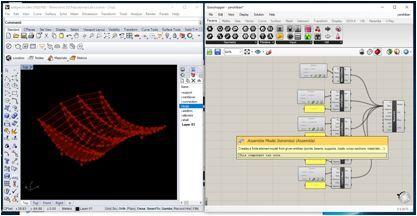

17.发现Assemble运算器黄了，说明Assemble之前的电池有问题。

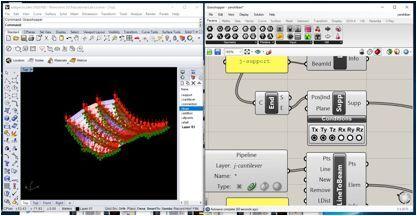

18.原来是Support运算器忘记勾选方向，勾选Tx、Ty和Tz之后Rhino中出现了分析结果。

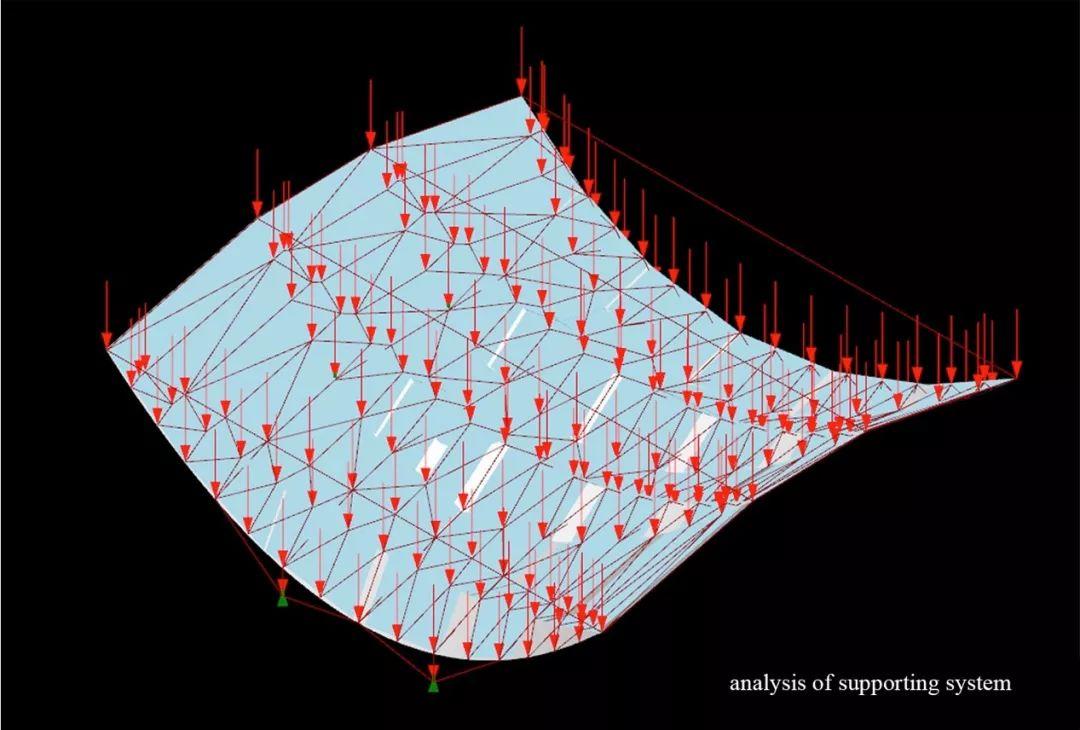

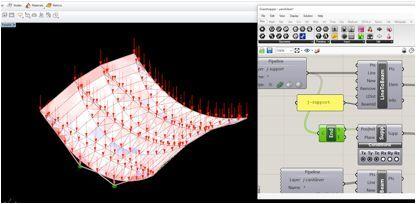

19.显示的结果中support太多了，明显有错。support部分在Model View中显示为有三个绿色三角形的节点，只有模型接地的地方才会出现，图中support出现在了很多不接地的节点上。解决这个问题要检查两个地方，首先确认support图层中是否只有接地构件，像我这边就不小心把一些梁放在了support图层。确认之后还要检查End Point电池中是否选对了端点。当这些都选对了，结果会如上图。到这里为止，把模型导入Karamba的部分就结束了。这是非常基础的部分，如果大家感兴趣，还可以给自己的结构添加材质等等。。。

这个部分主要讲一下怎么用Beam View和Shell View电池来看分析结果，以及怎么测试和调整你的结构。

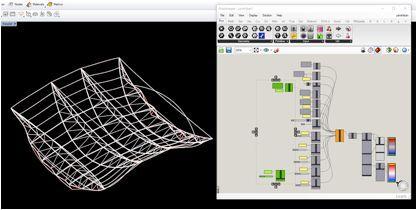

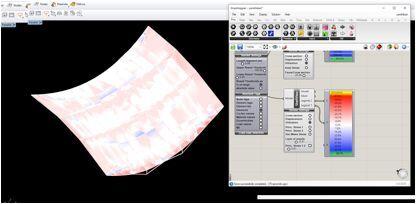

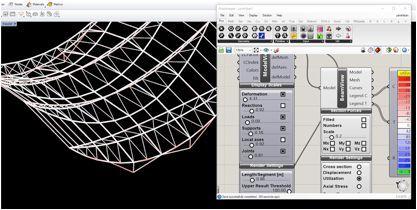

1.将前面所有的电池不可见，只留下Beam View和Shell View，可以清楚地看到各个构件的受力状况。现在可以到前面的Cross Section运算器，拖动Number Slider调整所有构件的尺寸。然后我们先把Shell View关掉，只看Beam的部分。在Render Setting里我们选择Utilization，此时各个构件的使用率会以Legend中的颜色出现。越红的部分使用率最高，反之如果显示蓝色，就代表这个部分的结构使用率不高，出现浪费了。

2.然后我们再打开Shell View来看Shell的结果，同样的，越红使用率越高，越蓝越浪费。

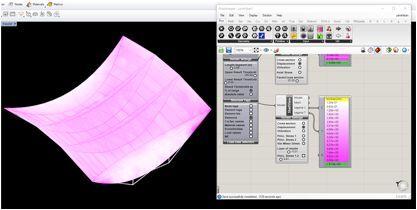

3.看完Utilization，我们可以在Render Setting里把选项改为Displacement，来看结构移位的结果。同样，按照Legend显示的颜色，图中越粉的部分发生移位的程度越大。

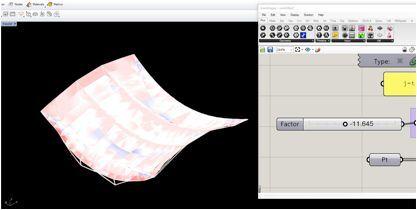

4.为了看具体的形变状况，我们这里首先把前面的Load值加到-10以上。

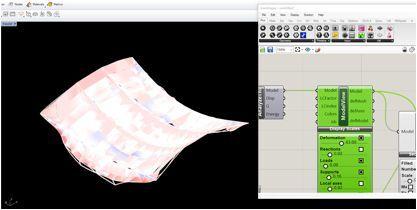

5.然后在Model View里面Display Scales的里把Deformation也加到50左右。此时可以看见我们的模型就坍塌了。。。这个坍塌其实并不表示这个结构是失败的，而是以夸张效果演示了具体部位的形变状况，指导我们那些部分的结构需要加强。现实中发生形变的程度，有可能是肉眼观察不到的。

6.知道了模型的形变状况之后，我们可以对模型做一些小改动。通过添加和删除部分构件，来测试是否有更好的解决方案。我随便加减一些结构稍作演示。我们先关掉Shell View，这样可以更清楚地看到Beam此时的形变状况。

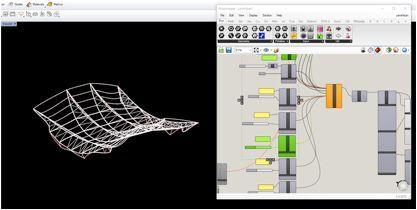

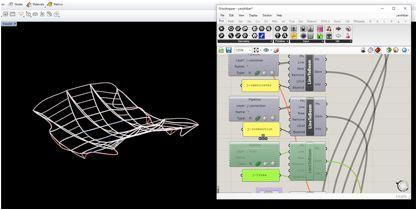

7.我们失灵前面所有与truss有关的输入端，把truss去掉。此时可以看到模型坍塌得更严重了，证明truss对于保持整体结构稳定性是有效的。

8.然后现在我再新添一个图层，随便加上一些杆件，发现杆件本身变形也很严重，且同时杆件加强的地方形变状况确实减小了，证明加的这些杆件也对保持结构稳定性有助益。用这个逻辑，大家可以在结构设计过程中，通过不断增减构件来试错，最终精炼地表达你的结构。

这次的分享就到这里，受力分析辅助软件除了Karamba还有很多。
