教程 高程图?也没有想象中那么难

高程数据图教程,再也不用为出图发愁

Xiao素材 |高程地图下载

本期精选 / 高程数据图教程,再也不用为出图发愁

教程 高程图?也没有想象中那么难

1.  高程数据图下载

生成高程数据图tif的第一种方法

第1则

-THE FIRST-

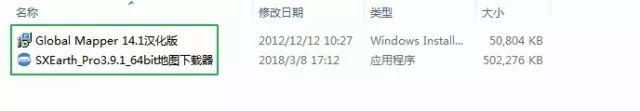

观看视频认识今天所要用到的软件

根据视频教学进行安装

安装包会附送在文章最后

教程 高程图?也没有想象中那么难

第2则

-THE SECOND-

点开SXEarth,选择在线地图

教程 高程图?也没有想象中那么难

第3则

-THE THIRD-

参照下面数据,勾选相应功能

教程 高程图?也没有想象中那么难

第4则

-THE FORTH-

前期准备工作做好后

就可以框选下载范围进行下载了

教程 高程图?也没有想象中那么难

第5则

-THE FIFTH-

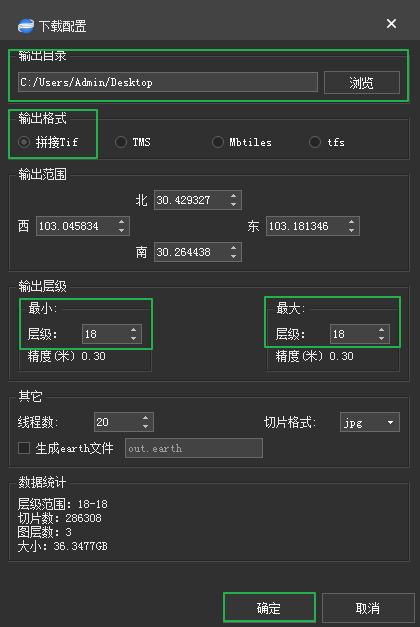

下载时会弹出以下窗口,

参考下图和视频,再进行数据调试,

下载出来即可,是不是超级想试一试了呢

教程 高程图?也没有想象中那么难

第6则

-THE SIXTH-

下载出来的图片会自动

放在以下三个文件里面

教程 高程图?也没有想象中那么难


生成高程数据图tif的第二种方法

第1则

-THE FIRST-

利用地理空间数据下载

进入网站

教程 高程图?也没有想象中那么难

第2则

-THE SECOND-

自己进行账号的注册

第3则

-THE THIRD-

点击在线计算

教程 高程图?也没有想象中那么难

第4则

-THE FORTH-

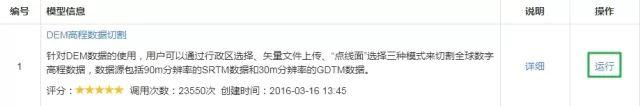

接着在出现页面,点击运行

说三遍是运行,运行,运行

教程 高程图?也没有想象中那么难

第5则

-THE FIFTH-

最后一步,同学仔细观看视频,

根据视频解说和自身情况填入相应数据

教程 高程图?也没有想象中那么难

第6则

-THE SIXTH-

在我的任务里可以查看下载进度

(但是近期这个网站在维护,暂时还不能进行使用)

2.  生成等高线分析图

第1则

-THE FIRST-

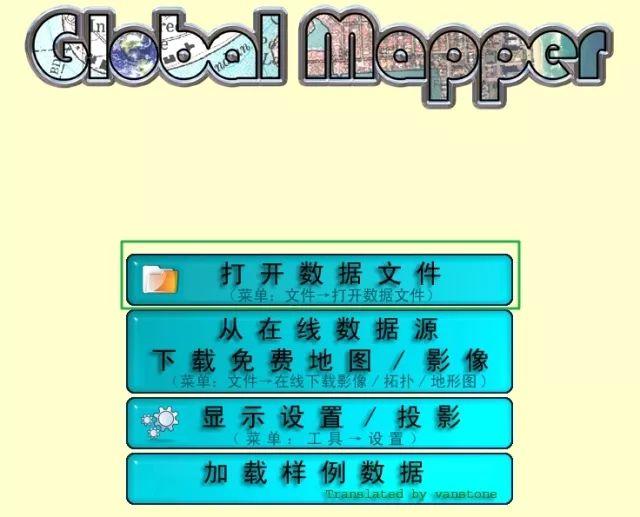

点开今天要介绍的第二个软件

教程 高程图?也没有想象中那么难

第2则

-THE SECOND-

点击进入页面的“打开数据文件”

教程 高程图?也没有想象中那么难

第3则

-THE THIRD-

图片就在我们第一部分下载好的文件库里

教程 高程图?也没有想象中那么难

第4则

-THE FORTH-

来,划一个小重点

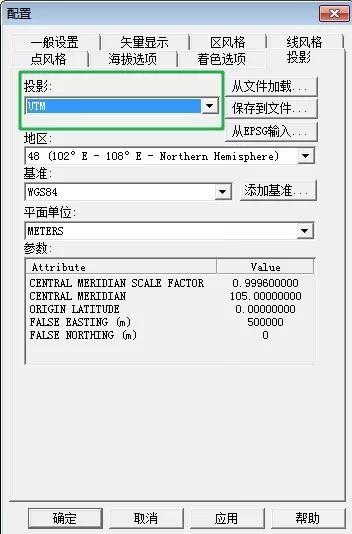

点击—工具—设置—投影—设置为UTM格式

教程 高程图?也没有想象中那么难

第5则

-THE FIFTH-

.然后点击菜单栏分析—生成等高线,

小编提醒大家,这一步一定要观看视频哦~

里面需要调整多个数据

教程 高程图?也没有想象中那么难

第6则

-THE SIXTH-

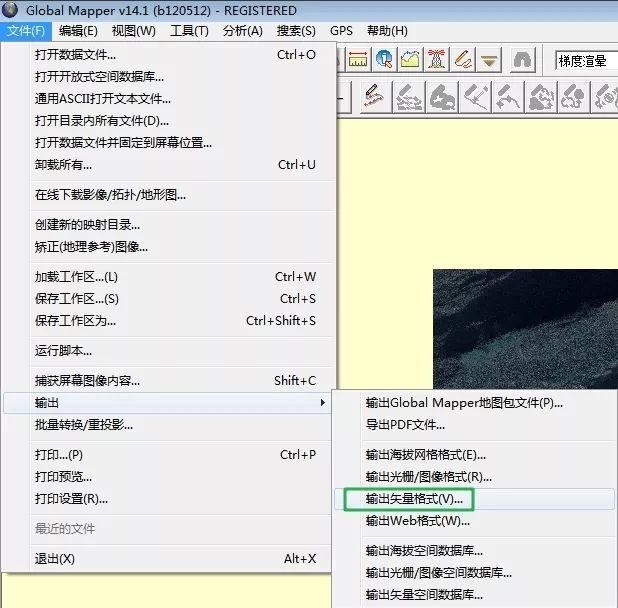

最后一步就是导出啦,

点击菜单—输出——矢量格式

(还有多种其他格式,同学们可以自己尝试)

教程 高程图?也没有想象中那么难

第7则

-THE SEVENTH-

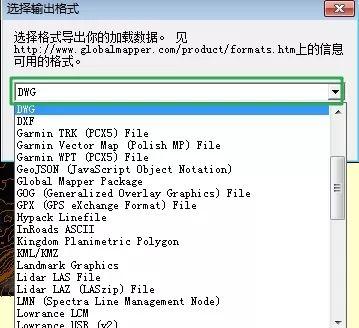

选择自己要储存的格式

需要CAD的同学选择DWG格式

剩下步骤真的超级简单,就是一路确定

教程 高程图?也没有想象中那么难
