蓝色钢架组装的家~庭办公室 / CARLOS ARROYO ARCHITECTS

TSM3 Unstable住宅不仅结合了马德里市中心5980平方米阶梯式住宅首层的改造，同时考虑了基地上建设中的一栋25层高，占地面积154平方米的高层建筑。设计将原先的建筑改造成一个可以随意改变的灵活家庭办公场所。所有定义生活空间的元素都处于不断变化的状态。该建筑并不通过结构、墙体、缝隙等固定元素来定义和限制空间，而是通过一系列生产活动的设备或者是特定的环境来界定的。

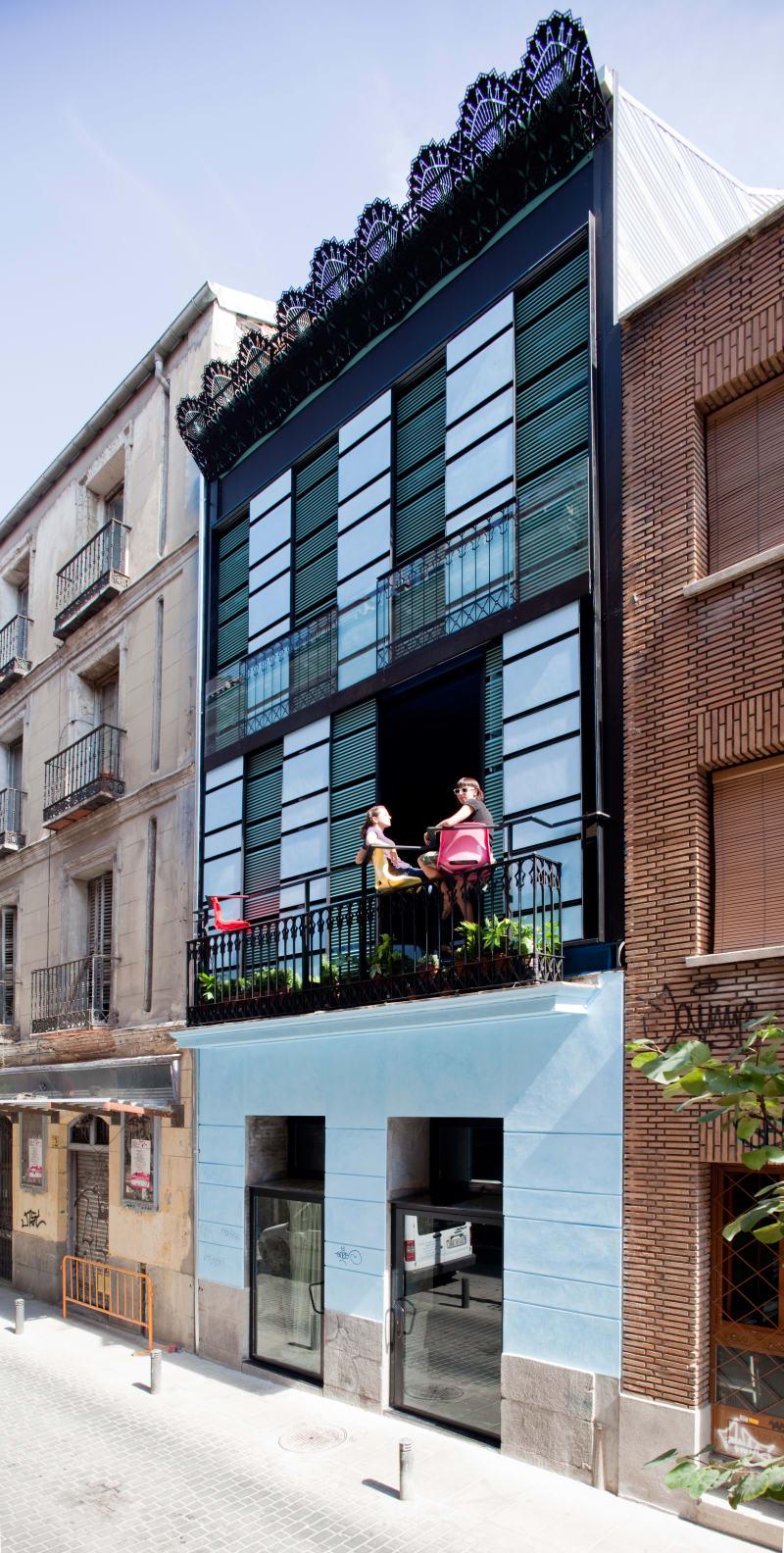

不稳定的立面

该建筑的立面形式是19世纪传统建筑外观的再现。这种立面严格遵守一系列城市历史遗迹保护条文规范。由于引入照明系统和现代化设备，通过改变室内与室外、私密空间与公共空间的关系来改善居住环境。在太阳光与热的沐浴下，这为室内多个功能空间提供了相互渗透的机会。同时改善了人们的生活体验，并以21世纪应有的心态接受它。

黑色的钢制框架不禁让人想起18世纪经典的黑影轮廓，同时也与当代的图像风格相融合在一起。

市政法规要求新建筑需采用传统马德里风格白土粉装饰，这是一种典型的巴洛克式错视画（Trompe-l’oeil），再现了粗凿石制图案样式。我们将白土粉的厚度缩减至1.5毫米，并喷洒一层薄薄的聚苯乙烯，固定在镀有黑漆的框架内，其中部分还混着琢石。

在马德里，天蓝色不仅被视为一种传统的巴洛克色彩，还与一种绝缘材料的色彩相一致。这种色调将传统幻想和文化的可持续发展紧密地结合在一起。

结构

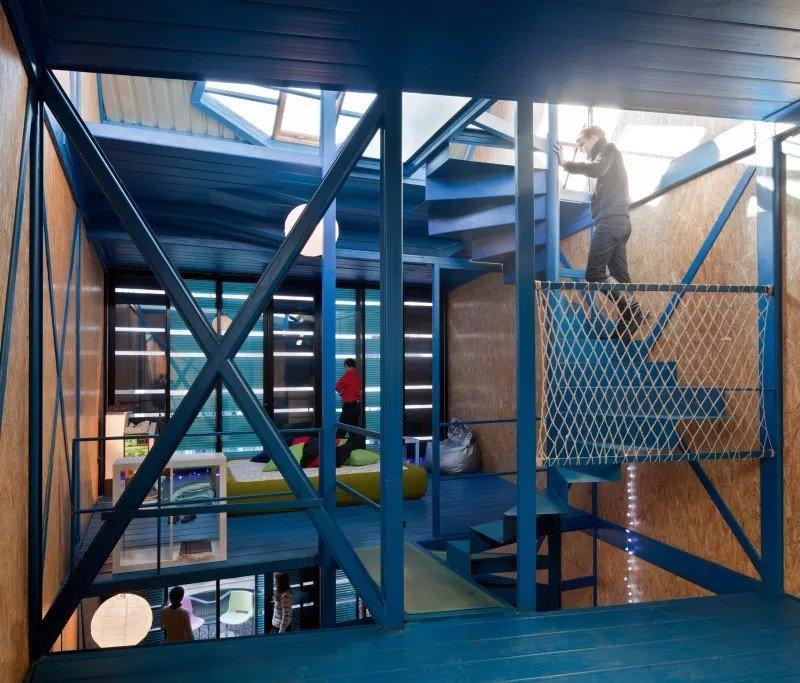

这栋建筑是在原有实心砖结构基础之上建造的，由18世纪的墙体支撑着。为了不妨碍基地附近修道院的正常使用，建筑地平面只有一半的区域是可达的。另外，这座新建筑部份结构是悬挑着的，和修道院相交织的那一部分结构则用醒目的蓝色钢梁支撑着。在新楼里，没有安置一砖一瓦。10厘米厚的金属地板与细木工制品相混搭，给室内环境增添了不少明度。

灵活度

该设计是一套灵活的住房或办公场所，具体的使用功能可以随着时间的推移而改变和发展。每个楼层都被楼梯划分为两个宽敞的空间。主要设备集中于中心廊道上，使得在没有浪费灰色能源的情况下增加或移除湿区。这些墙体用OSB螺丝钉面板加以装饰，这种做法有利于建筑和技术服务的转变。所有的建筑材料都是可以重复使用的。

已经完工的结构是最为基础的部分，宽敞的单层围合空间几乎很少用到隔板。同时还进一步说明如何在将来赋予建筑新的使用功能。

生态气候

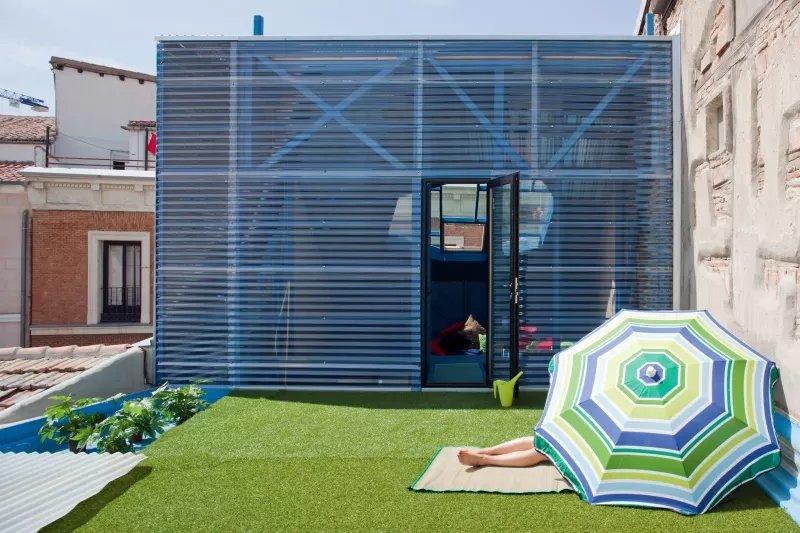

厚重的一层和地下室的砖墙提供了大量的热惯量（Thermal inertia），这些热量通过中心流通区域可以被反复传导，当然这些墙体上也安装着滑动的玻璃窗，在保温的基础上还可以促进空气流通。双面层屋顶花园作为冬季的温室，或者作为夏季的太阳能烟囱，通过地下室的通风口和狭隘的街道之间形成对流。

水循环

在建筑的内部，有一个双重排水系统，这个系统可以将房子里的灰水和黑水区分开，这样灰水就可以在地下室进行净化，然后再用这些净化水来冲厕所或者将水引入滴灌系统用以浇灌植物。

TSM3是为适应改变而设计，这是一栋不稳定的房子，它永远没有终点。

图纸

平面图

结构分解

分析图
