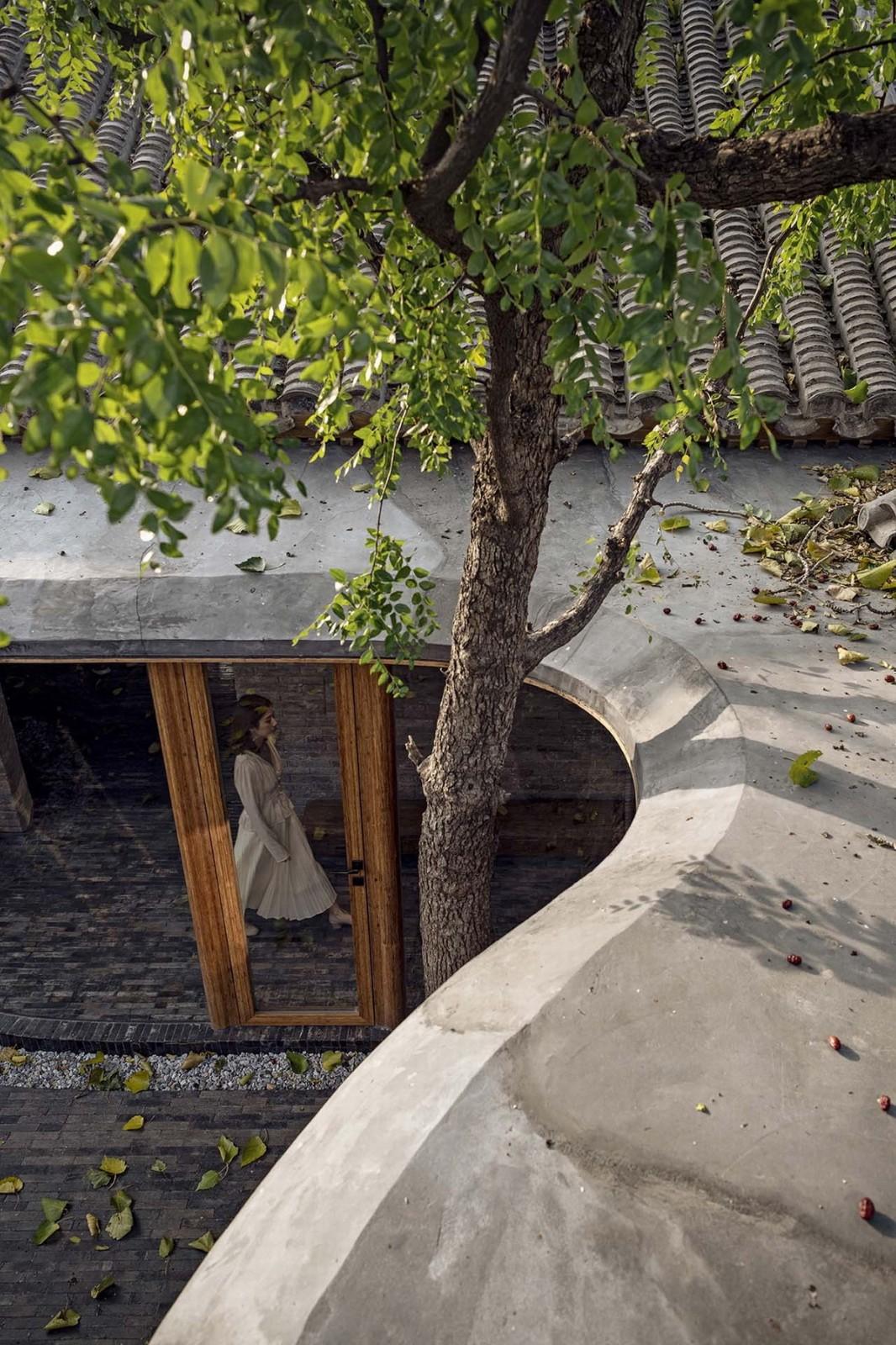

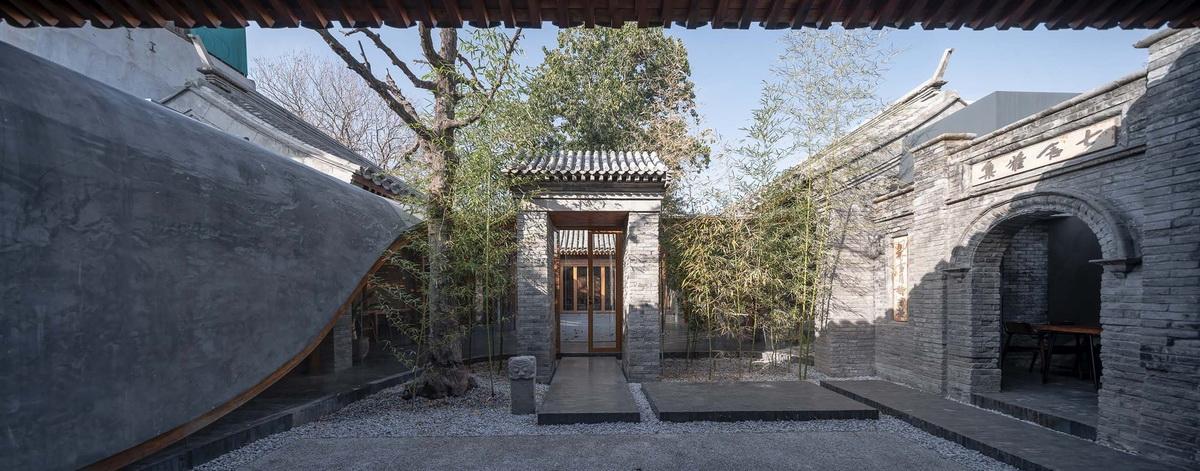

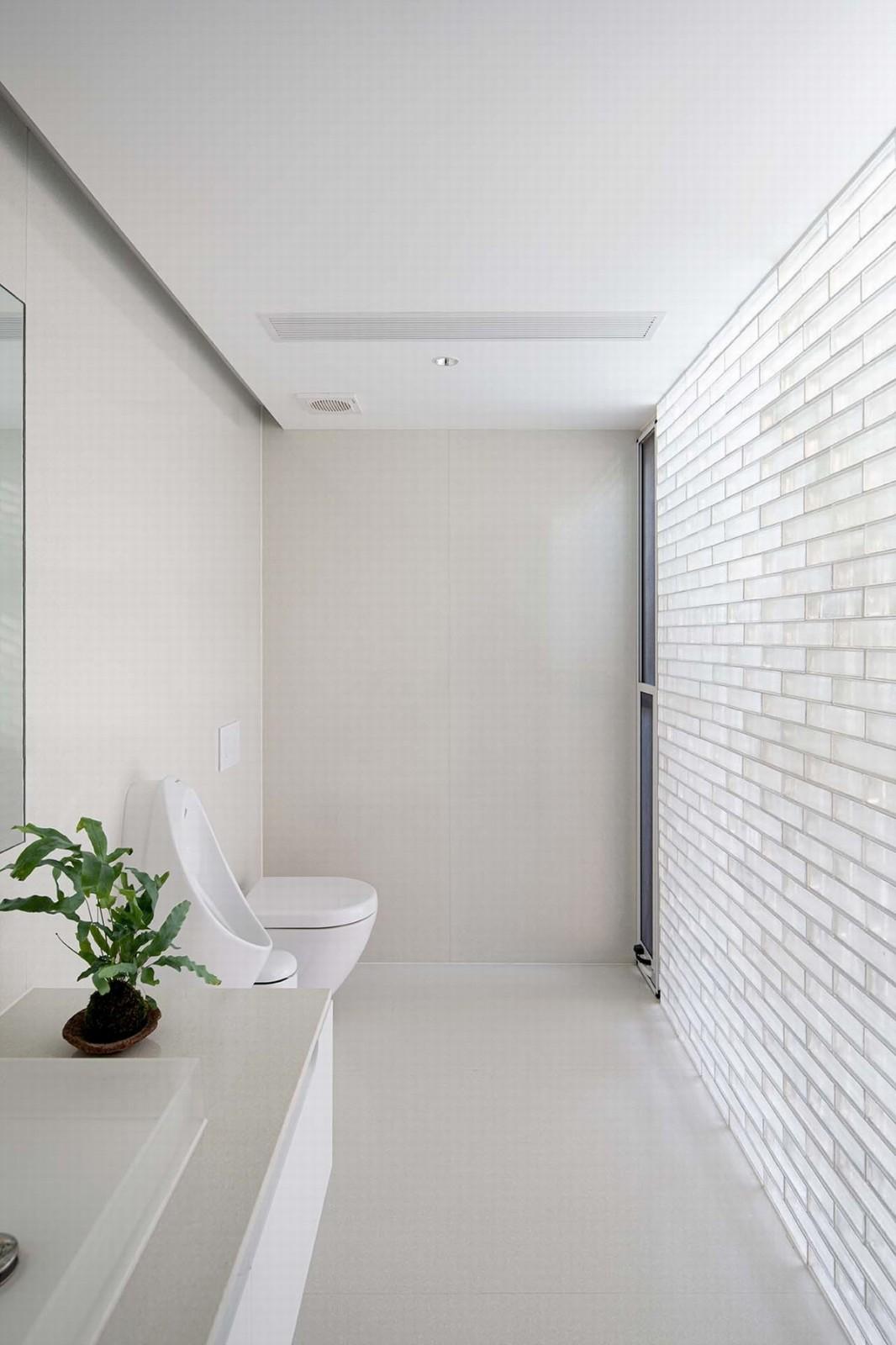

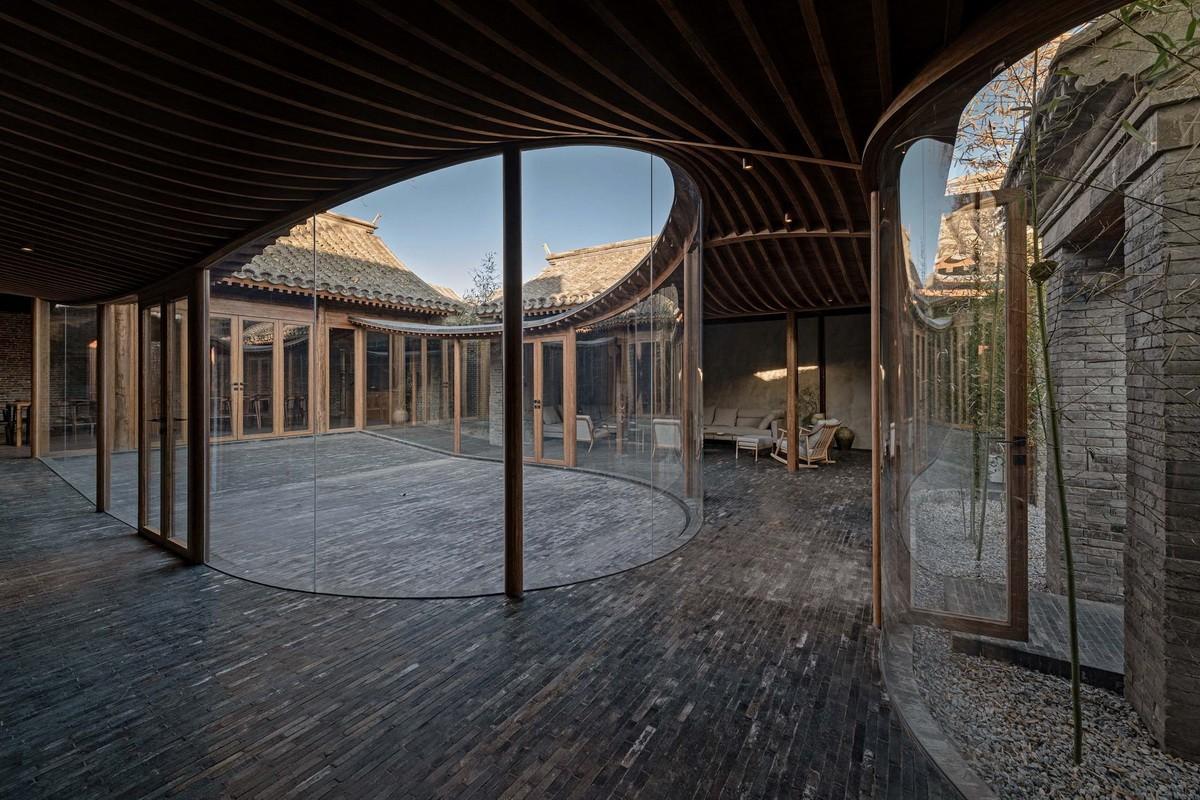

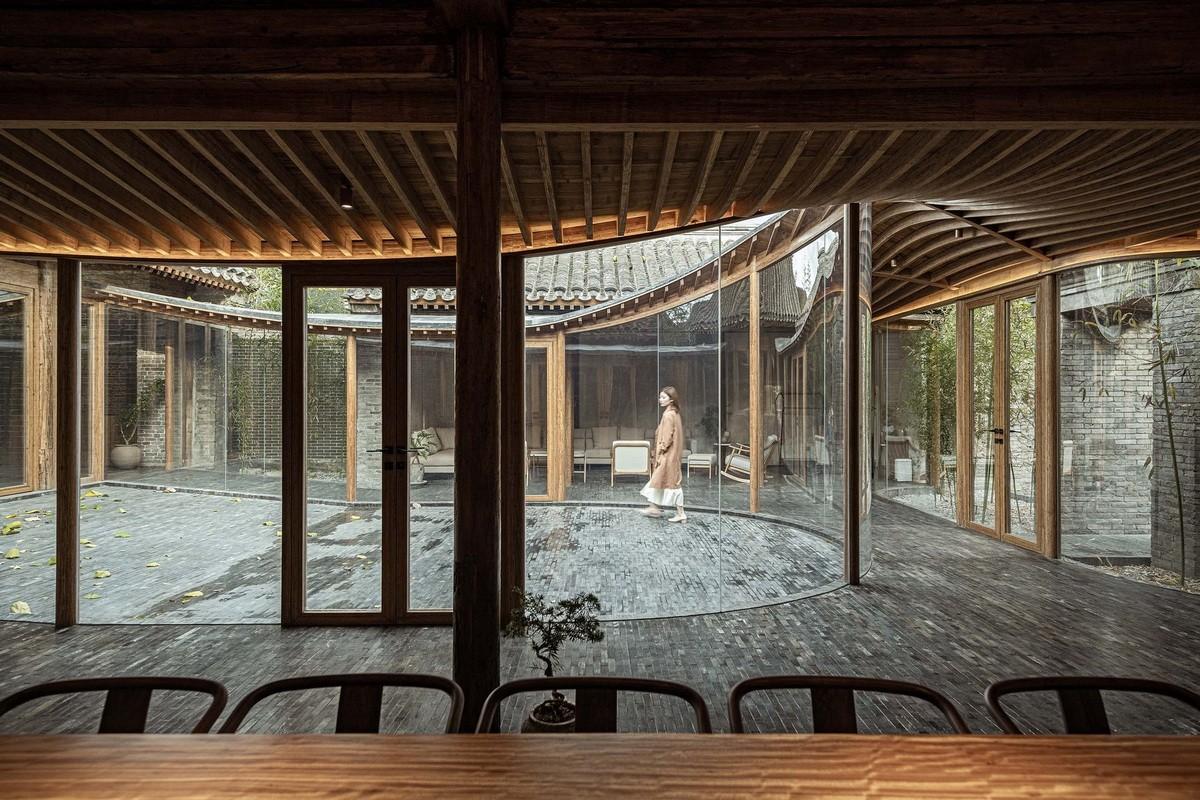

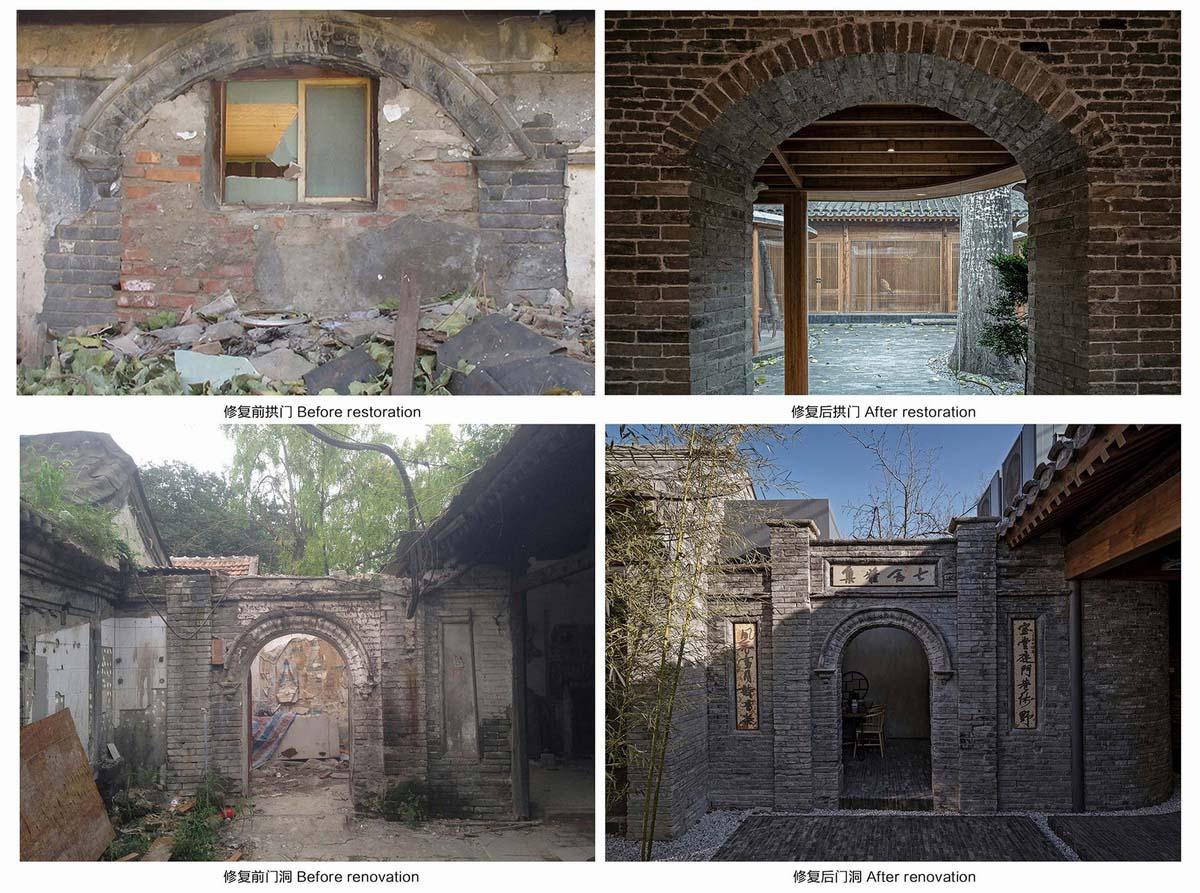

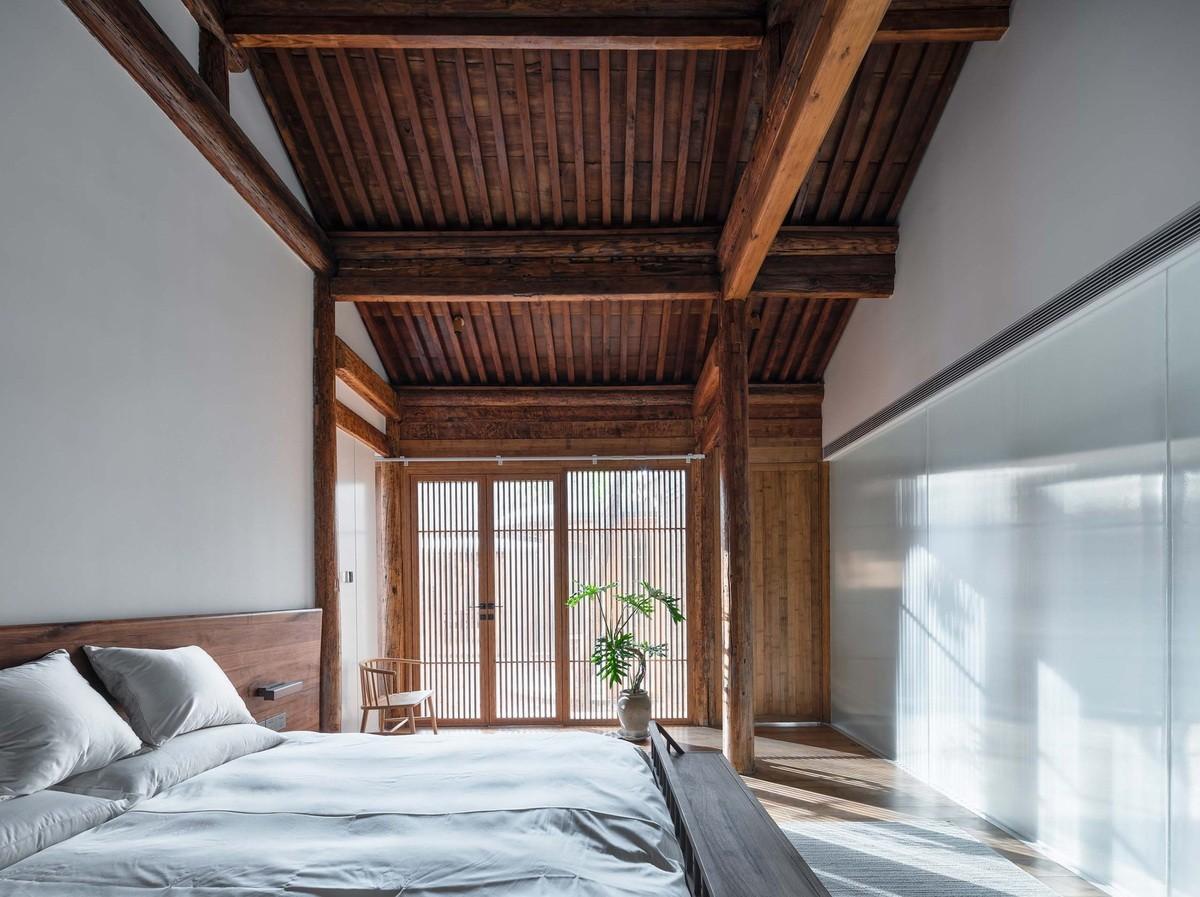

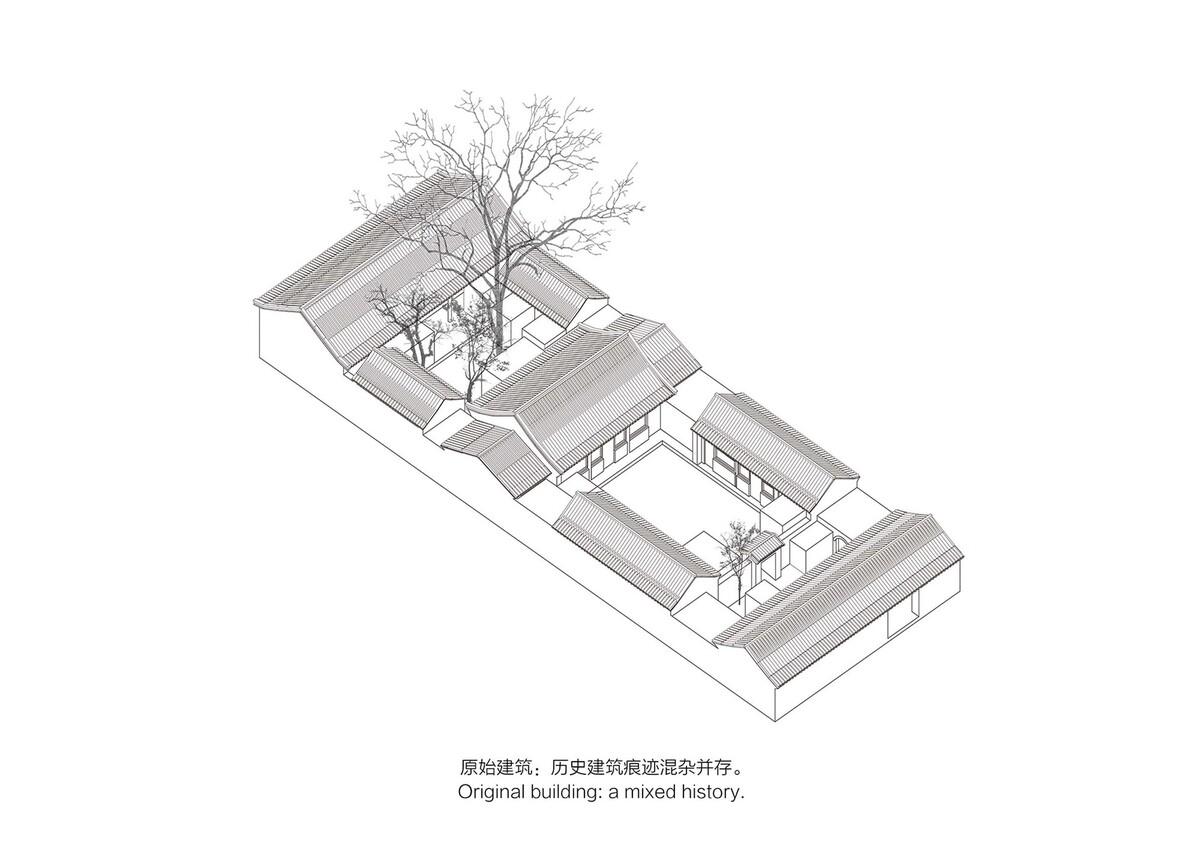

七舍合院 / 建筑营设计工作室 建筑学院 • 2020-01-09 上午8:30 • 住宅建筑设计, 建筑设计 修复旧的房屋结构，植入新的功能，使新与旧相互叠合成为一个新的整体。 ▲ 整体鸟瞰 ▲ 整体鸟瞰 七舍合院位于北京旧城核心区内，院子占地宽约15米，长约42米，是一座小型的三进四合院。由于原建筑共包含七间坡屋顶房屋，且正好是该胡同的七号，故得名七舍。原始建筑年代较为久远，除了基本上还保持的木结构梁柱和局部有民国特点的拱形门洞，其它大部分屋顶、墙面、门窗等都已经破损或消失。院内遗留了大量大杂院时期的临时建筑，遍布清空之后的建筑废料，杂草丛生、一片凋零。 ▲ 项目位置 ▲ 原始平面图 ▲ 原始建筑 因此，本次改造设计一方面是修复旧的——对院落房屋进行整理，保留时间迭代的印记，修复各个建筑界面，加固建筑结构，重现传统建筑的样貌；另一方面是植入新的——新的生活功能配备（卫生间、厨房、车库等），新的基础设施（水暖电设备管线）以及新的游廊空间。新与旧相互叠合成为一个新的整体，来满足未来院子作为公共接待和居住空间的使用要求。 “游廊”一直是传统建筑中的基本要素，我们引入“游廊”作为本次改造中最为可见的附加物，将原本相互分离的七间房屋连接成为一个整体，它既是路径通道，又重新划分了庭院层次，并制造出观赏与游走的乐趣。 ▲ 分析图 一进院被定义为停车院，设计保留原建筑屋顶移除墙面，并平移了主入口位置，以留出尽量宽阔的停车空地。前院之中有质量历史遗存如门楼、拱门雕花、甚至一颗枯树均被修复和保留，但拆除了前后院子之间的围墙，代之以透明的游廊作为建筑新的入口。 ▲ 沿胡同外立面及入口 ▲ 外立面 ▲ 一进院（白天） ▲ 一进院（夜晚） 游廊延续了坡屋顶的曲面形态特征，并结合前后院景观与功能进行相应的变化。游廊在入口处微微上扬，结合两侧的曲线屋顶构成一个圆弧景框，将建筑、后院的大树和天空纳入风景之中。而另一侧的游廊屋顶则向下连接成为曲面墙，在停车院之内分隔出其后的卫生间、服务间、设备间等功能空间。 ▲ 整体鸟瞰 二进院是公共活动院，结合原本建筑一正两厢三间房屋的格局，分别布置了客厅、茶室、餐厅、厨房等。室内外空间划分依然采用对称式布局，继承了传统院落的空间仪式性。设计消除了房屋之间的台阶，代之以缓缓的坡道连接，并结合透明的游廊共同加强内部公共空间与院落之间的连通。处于正房的餐厅可由新的折叠门向庭院完全开敞，保证室内活动灵活得延伸至弧形庭院之内。餐厅正中的拱门经过修复后成为进入后院的入口。 ▲ 二进院入口（白天） ▲ 二进院（白天） ▲ 二进院（白天） ▲ 二进院餐厅（白天） ▲ 二进院餐厅（夜晚） ▲ 二进院（白天） ▲ 二进院（白天） ▲ 二进院-夜景 ▲ 二进院走廊 ▲ 二进院（白天） ▲ 二进院公卫 三进院作为居住院，包括两间卧室以及茶室、书房等空间。旧建筑依然是一正两厢的格局，院内有三棵老树。游廊平面在这里演变为连续曲线形态，一方面与庭院内的三棵树产生互动，另一方面也营造出多个小尺度的弧形休闲空间。两间卧室居于建筑最后面的房屋，室内根据屋脊呈对称式布局，两个卫生间均与小院子比邻，实现良好的采光和通风效果。 ▲ 三进院夜景 ▲ 三进院茶室 ▲ 三进院主卧室 ▲ 三进院次卧室 设计在保持传统建筑的材料特征基础上适度添加新材料，注重保持时间迭代的印记，让新与旧产生若干微差与叠合。原始建筑结构整体保留，局部破损构件依然以松木材料替换。新的游廊、门窗、部分家具使用竹钢作为新的“木”与旧木对应。游廊采用框架结构支撑上设密肋梁和板，使其尽量通透轻盈融入到旧建筑环境之中。室内还结合使用功能搭配了不同旧木、原木家具，让不同色泽与质感的木相互混合。传统屋顶缺少现代防水材料，保温性能也比较差，因此本次改造在保持原建筑灰瓦屋面不变的基础上，优化了屋面做法，改善其物理性能。 ▲ 结构修复 ▲ 游廊搭建 ▲ 屋顶修复 新的游廊屋面则采用聚合物砂浆作为曲面面层材料，用平滑的灰面与肌理的瓦顶相对应。旧建筑墙面依然以原本院内留下的旧砖为主材进行修复，让此前大杂院拆除的建筑材料得以循环利用。室内外地面也延用了这种灰砖铺作，保持内外一体的效果。部分新墙面采用了透光的玻璃砖，但尺寸仍与旧建筑灰砖一致。施工过程中意外发现的石片、瓦罐、磨盘等，完工后将其作为景观、台阶、花盆点缀于室内外；建筑修复中作废的木梁则被改造成为座椅。旧材料被赋予新的使用而不断延续下去。 ▲ 鸟瞰 ▲ 鸟瞰 ▲ 旧砖的利用 ▲ 门楼修复 ▲ 门洞和拱门修复 ▲ 旧瓦罐的利用 项目图纸 ▲ 平面图 ▲ 剖面图 ▲ 节点图 ▲ 模型 项目信息 项目类型：独立住宅，更新项目 项目地址：北京，中国 设计方：建筑营设计工作室 面积：500.0 m² 项目年份：2020 摄影师：吴清山 厂家：Toto，洪雅竹元科技 主设计师：韩文强 项目设计师：王同辉 结构咨询：张勇、洪雅竹元科技 机电咨询：郑宝伟、于妍、李东杰 照明顾问：董天华 植物顾问：张晓光 图片编辑：王同辉、文琛涵 施工团队：陈卫星等、洪雅竹元科技 视频制作：王宁 本文来自 © 建筑学院， 发布于 © 建筑学院官方网站。 未经授权，禁止转载或摘编。 编辑版本版权归 © 建筑学院官方网站 所有， 设计、图纸及照片版权归设计方 © 建筑学院 ↗ 所有。 查看作者在建筑学院发布的更多作品： 建筑学院 @ 建筑学院官方网站 居住建筑建筑设计 建筑学院编辑 下载原图 收藏 8 关于作者 建筑学院编辑 关注私信 9.0K 文章 202 评论 6 粉丝 建筑学院（ArchCollege）是中国领先的建筑师移动垂直社区，成立于2012年，超过 70% 的年轻建筑师正在使用我们的产品。我们致力于通过建筑设计新媒体与在线教育平台，连接教育、行业与科技，为建筑师提供灵感与成长支持，陪伴并见证每一位青年建筑师的专业进阶与时代探索。 一座“呼吸装置”——雅加达 VGI 住宅 / Pranala Associates 上一篇 2020-01-09 上午7:30 《庆余年》终于大结局了，这些细节学建筑的你get到了吗？ 下一篇 2020-01-09 上午9:53 猜你喜欢 北京五棵松冰上运动中心 / 朱小地工作室 2022-01-28 体育建筑 北京首钢工舍智选假日酒店“仓阁” / 中国建筑设计研究院有限公司 2019-04-01 建筑设计 五彩斑斓，互相嵌套的“山坡‘幼儿园 / 1+1>2 2020-02-16 建筑设计 砖墙之家 / nendo 2024-05-10 建筑设计 粗野素朴：皮娅的家 / MMGS ARCHITECTS 2020-02-28 建筑设计 三角屋，后院私宅 / TOUCH Architect 2021-10-05 住宅建筑设计 发表回复 请登录后评论...登录后才能评论 提交 评论列表（8条） Refine 2020-01-09 上午11:19 最后那些挖出来的所谓“瓦罐”给埋回去吧，我们这儿叫骨灰坛。 回复 Sea Biscuit 2020-01-11 下午11:20 @Refine：啥都是骨灰坛？你把你平时喝水的吃饭的也都埋一埋吧 回复 刘思源 2020-01-09 下午3:47 太厉害了 回复 小鱼阁下 2020-11-10 上午6:56 舒服，继承传统又打破传统格局棒棒哒，中轴对称布局中植入灵动柔软的不对称游廊，尊重历史的同时或也象征着对封建社会历史思想的冲破，对固有格局的冲破，这感觉真的爱了爱了，人非得活的那么束缚吗？这给了答案 回复 小怪兽 2020-01-09 上午11:37 好棒啊(✪▽✪) 回复 Nalanda 2020-01-11 上午9:08 一进院的顶看着像蹲便器 回复 沉静如霜 2020-01-16 下午11:23 @Nalanda：哈哈哈哈服了你了 回复 Nalanda 2020-01-11 上午9:09 一进院顶像不像蹲便器？ 回复 匿名 2020-01-11 上午10:25 这流动感好舒服 回复 匿名 2020-02-15 上午6:46 太棒了。。中国人的家就应该是这样的 回复 A然然然 2020-06-16 上午10:59 好好看 回复
