WTA为抗新冠疫情设计的紧急隔离设施

因疫情的持续爆发使城市变得空旷，并导致医院接收病人已不胜负荷，世界各地建筑师都在思考如何遏制病毒的挑战。WTA设计工作室(WTA Architecture + Design Studio）的首席建筑师黄清泉（William Ti）与社区成员合作，发起紧急隔离设施（Emergency Quarantine Facilities / EQF）的建设。黄清泉作为倡导者鉴于WTA在今年2月建筑与设计的庆祝节庆（Anthology Architecture and Design Festival）中，一个兼具扩展及简洁装置的展馆的启发。

△ 项目视频

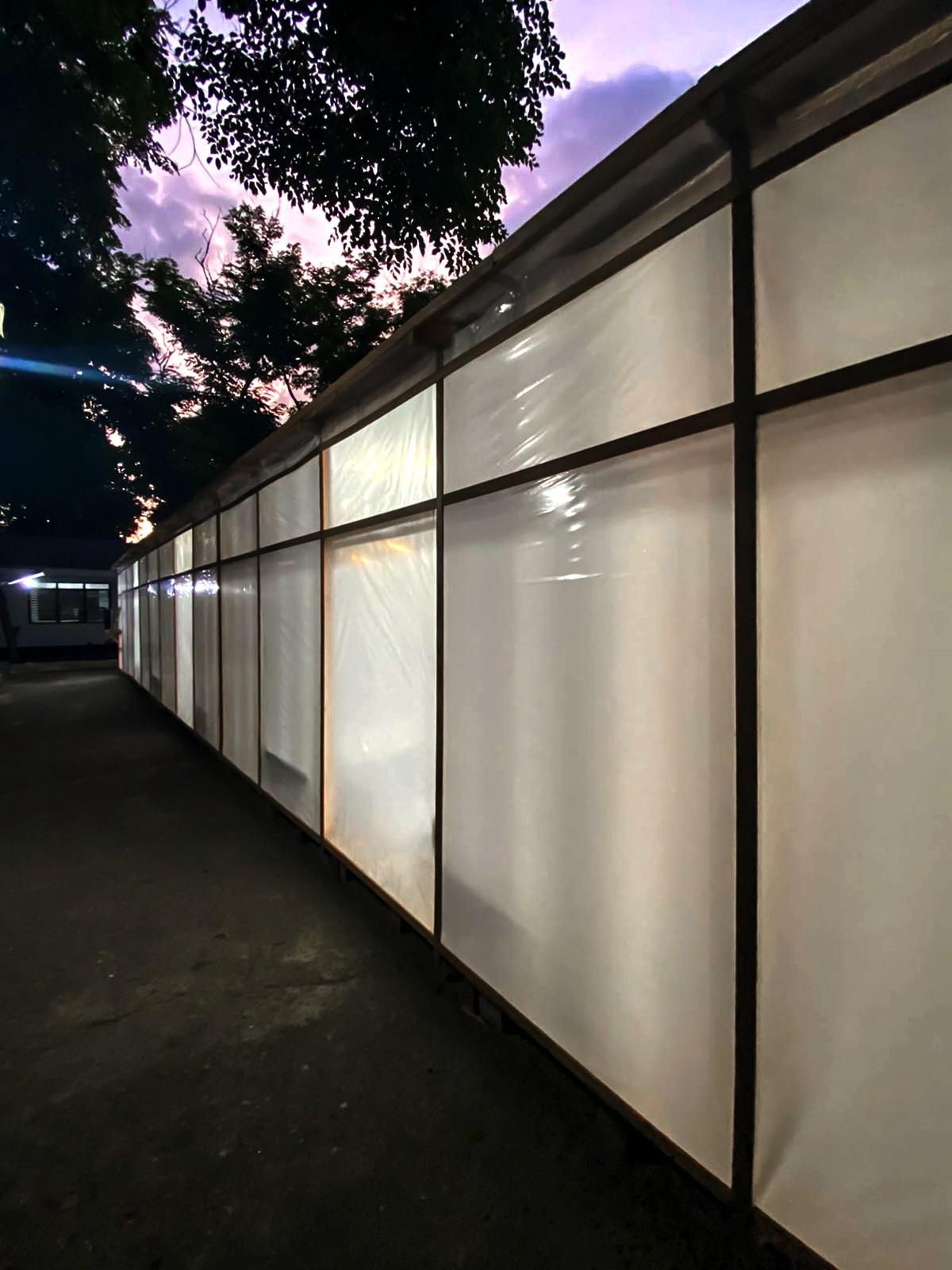

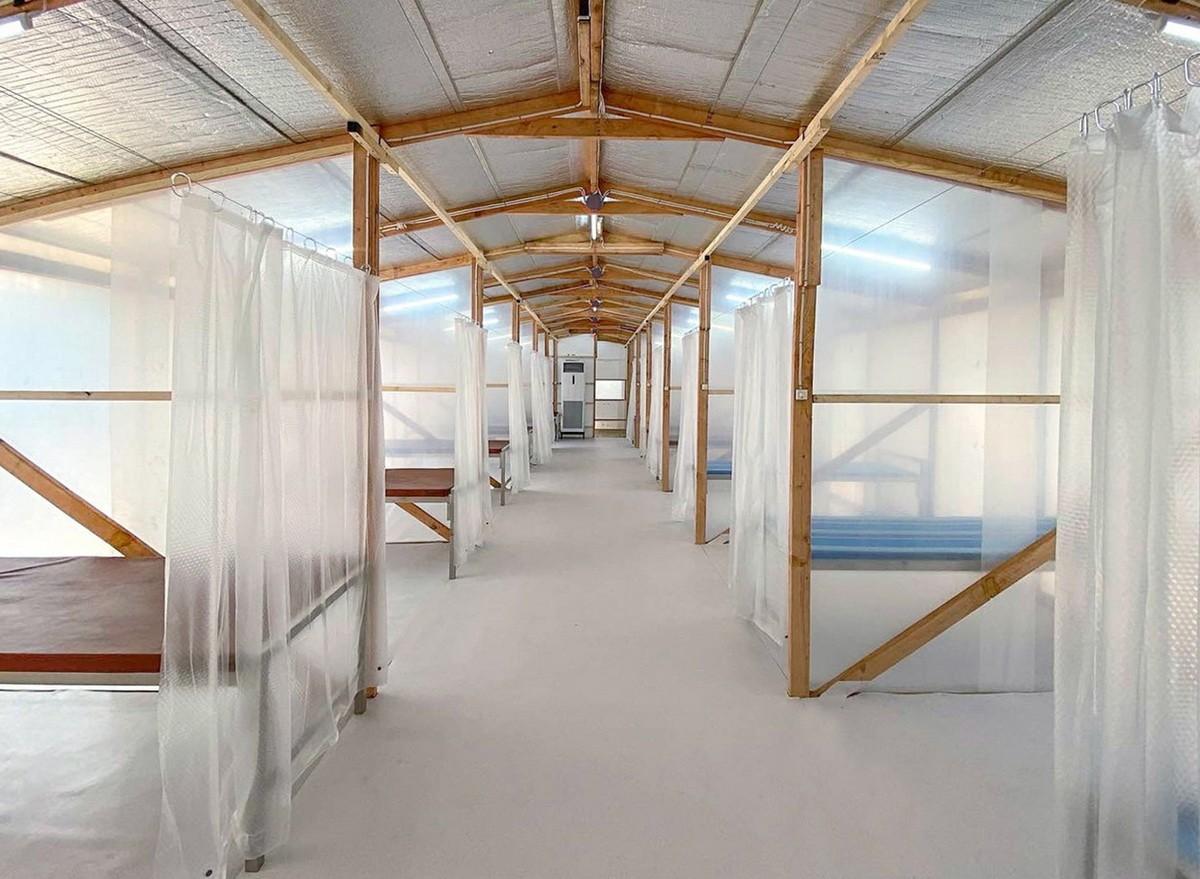

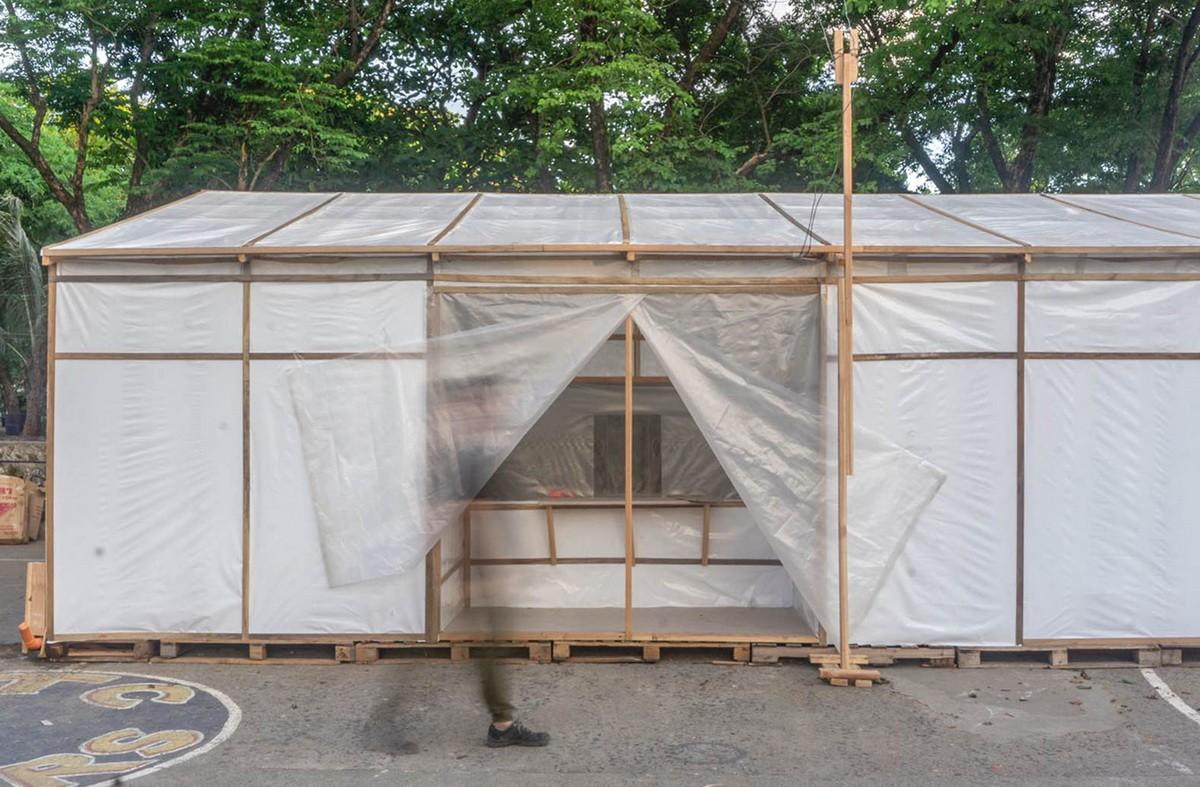

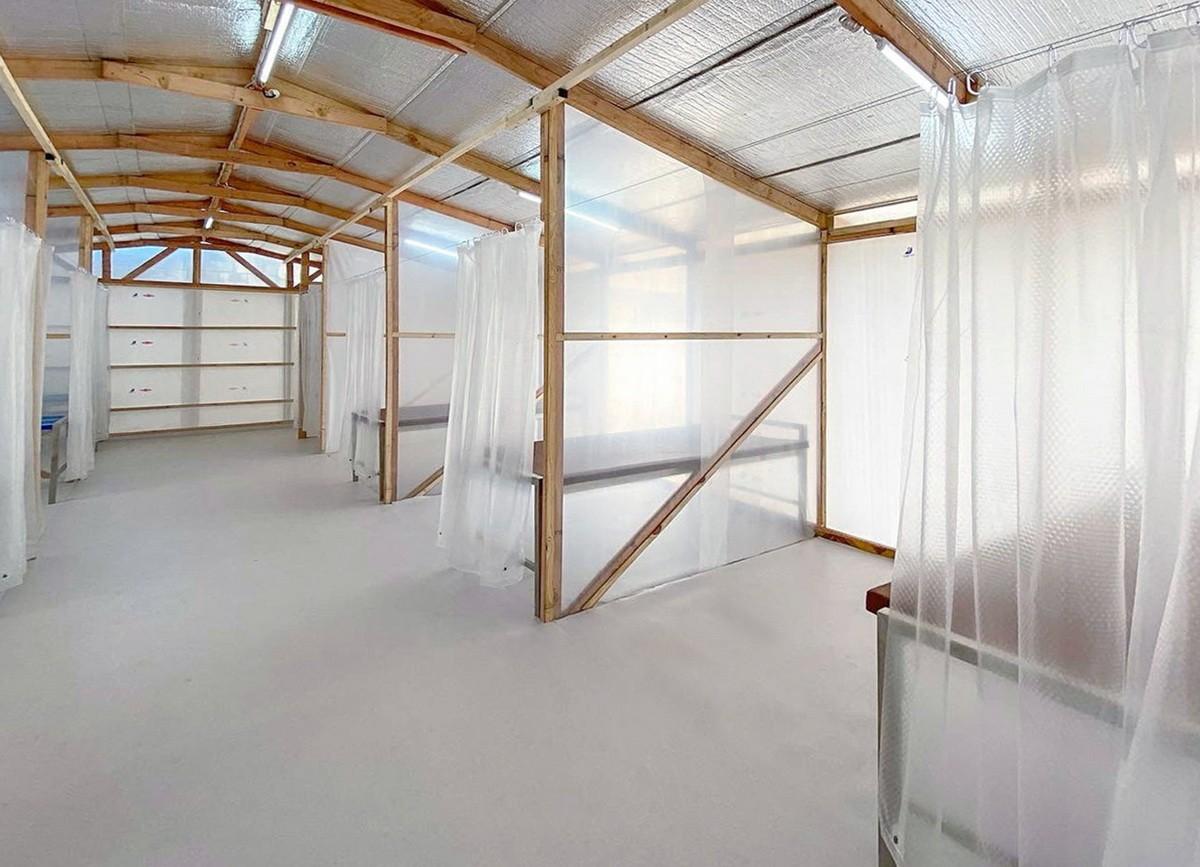

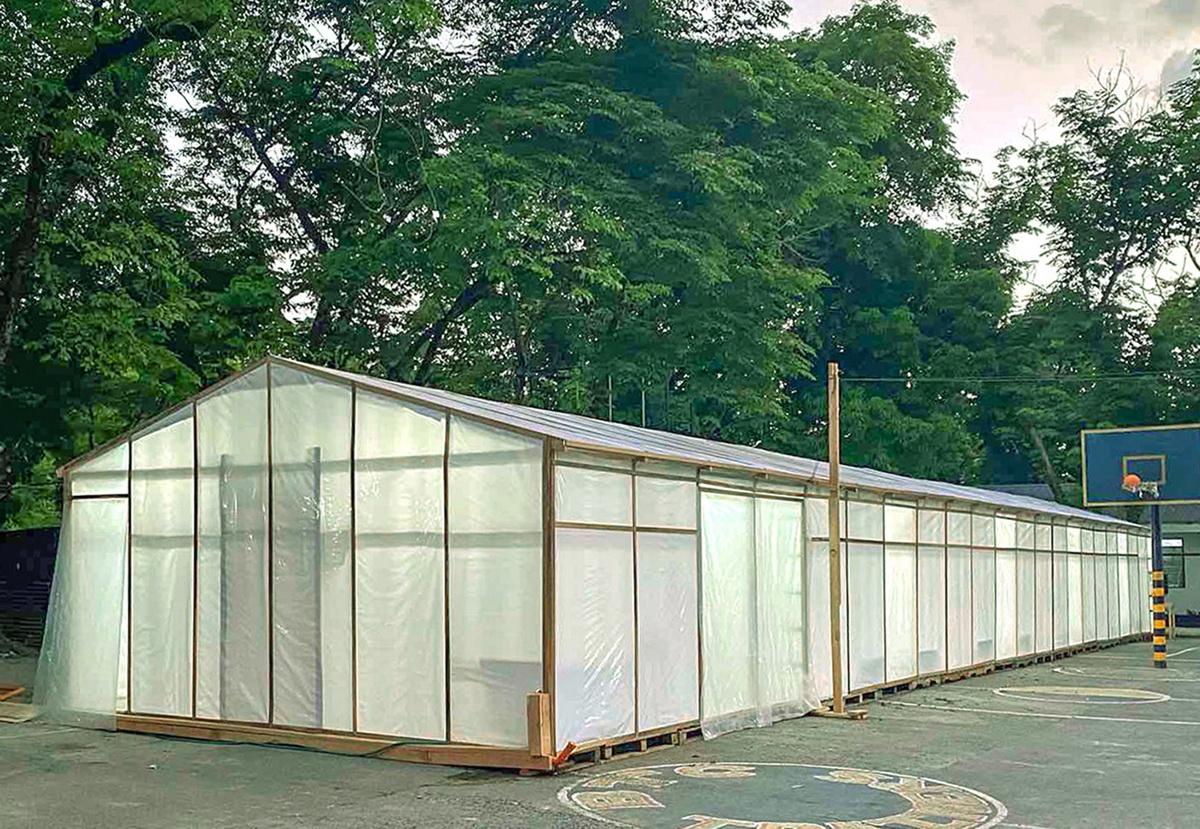

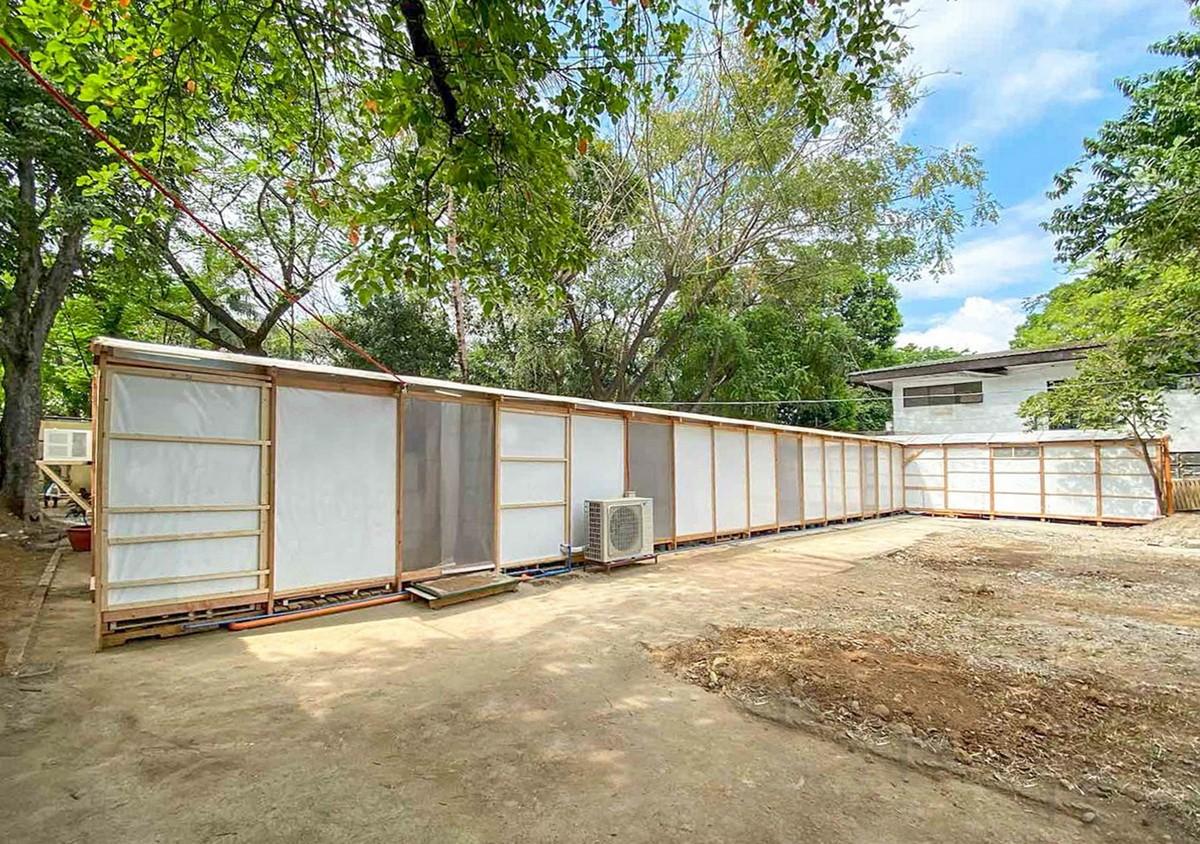

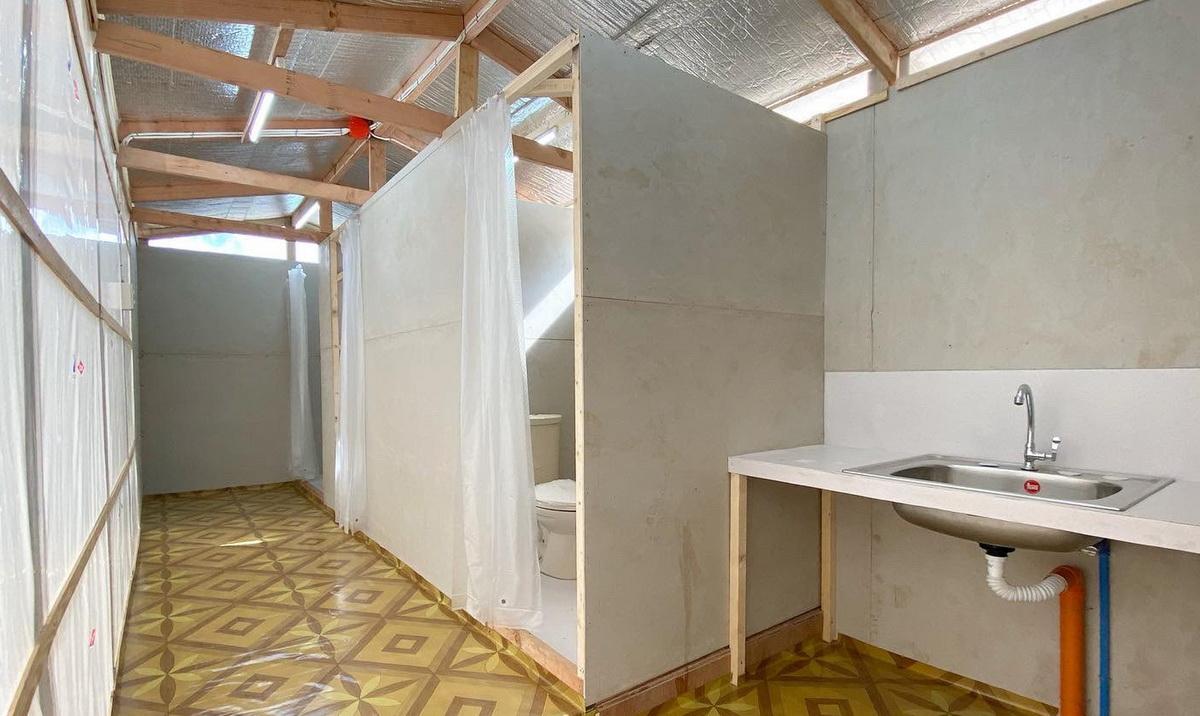

EQF是由塑料包裹着木材，为6m x 26m的直线型长条设施。其内包含16张床、2间厕所、2间淋浴间，以及穿脱防护装备的空间。为了响应对设施的迫切和迅速增长的需求，以时间换取空间，简化了物流和施工方式以加快建设过程。实现此概念的动机来自于希望足够完善设施的建筑来应对病毒的快速传播，并同时把曲线拉平。

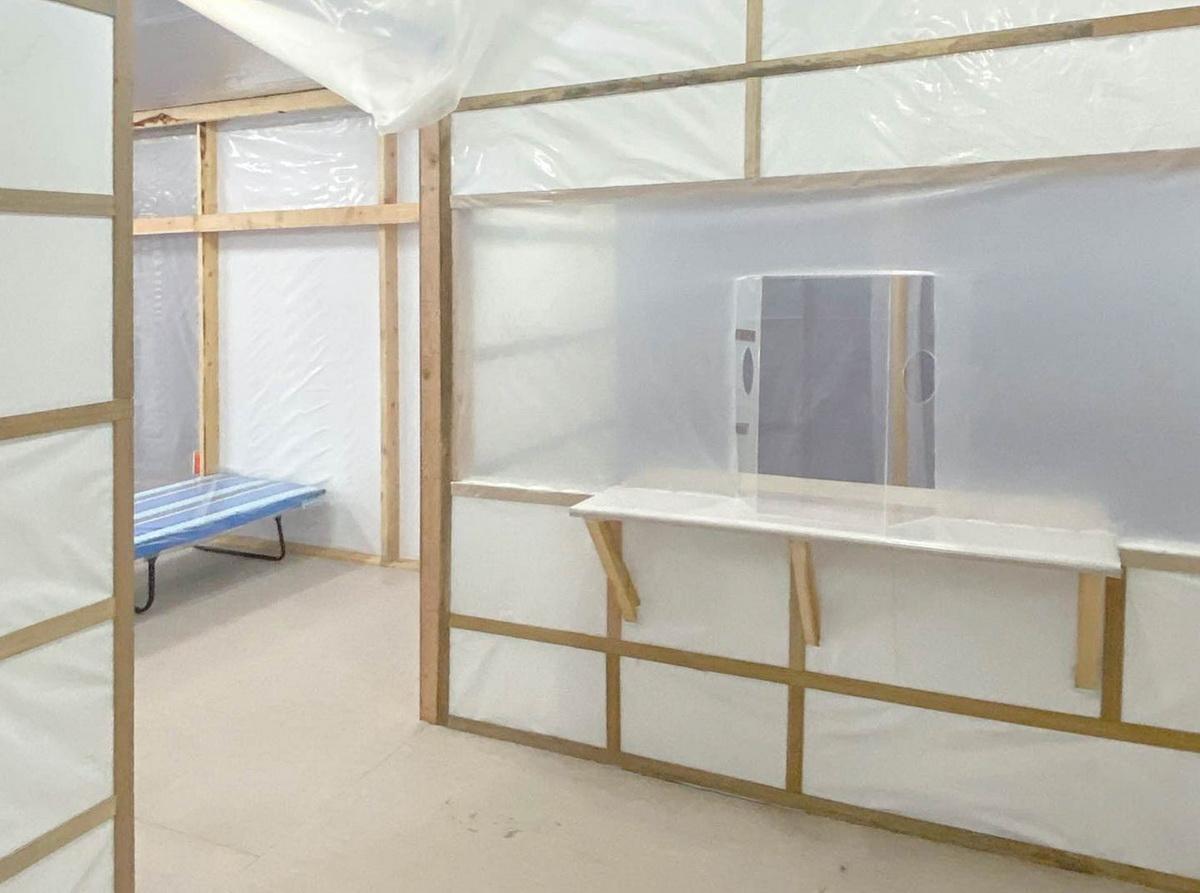

EQF是用来照料轻微症状和无症状患者的临时建筑，并同时以最大限度来辅助医院的不足。为了避免交叉感染的可能，患者和医护人员都有指定的出入口。除此之外，气流从前至后的顺风而下，以防止再循环。该设计可以按照需求做随意的变动，以便容纳更多的病人。

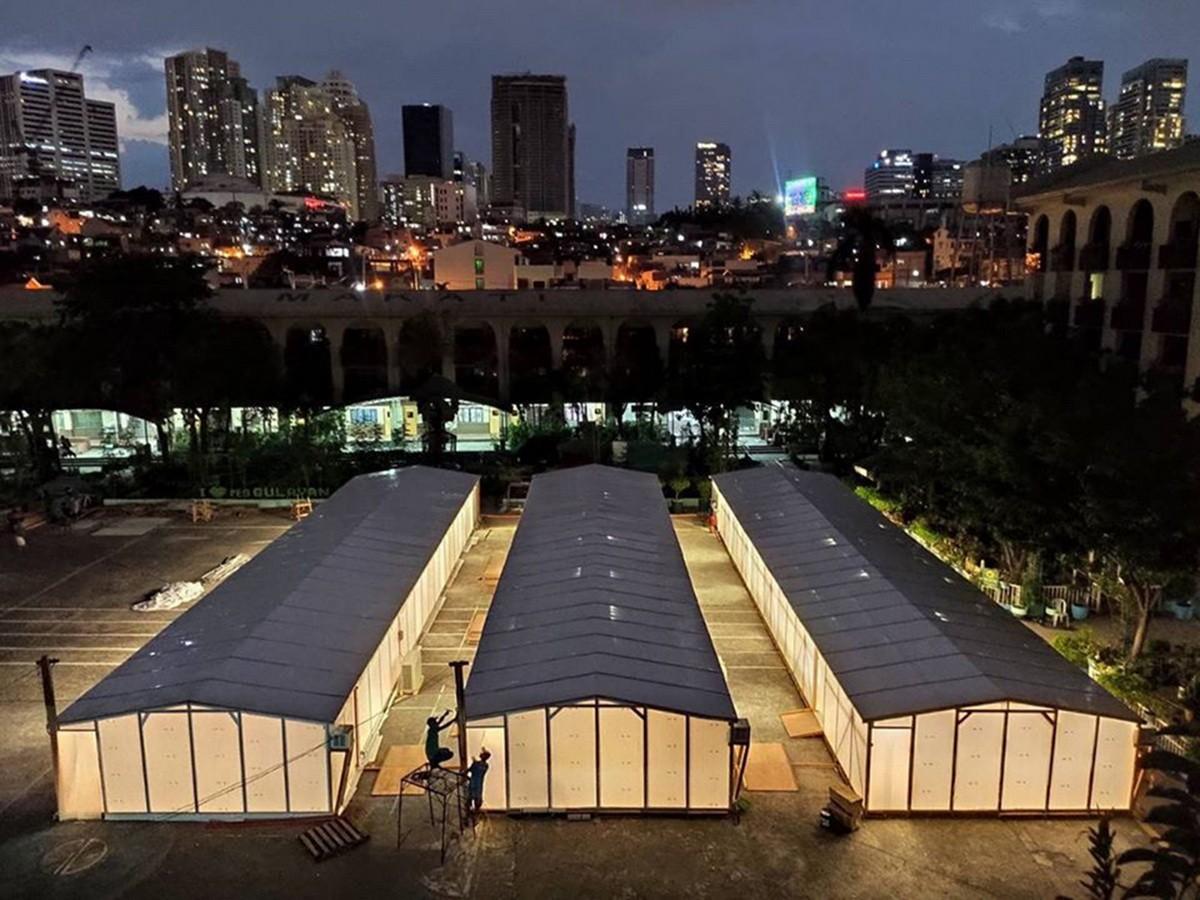

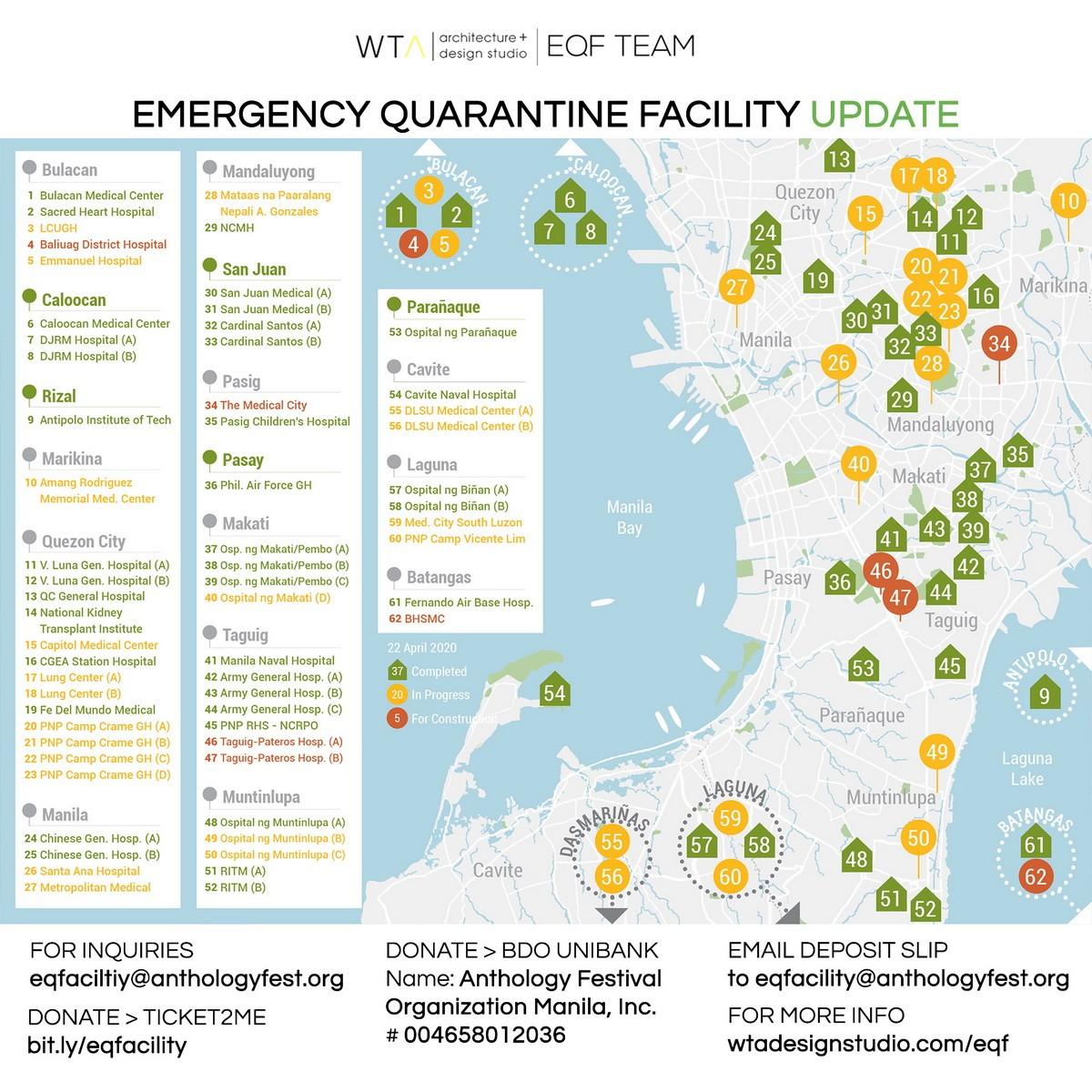

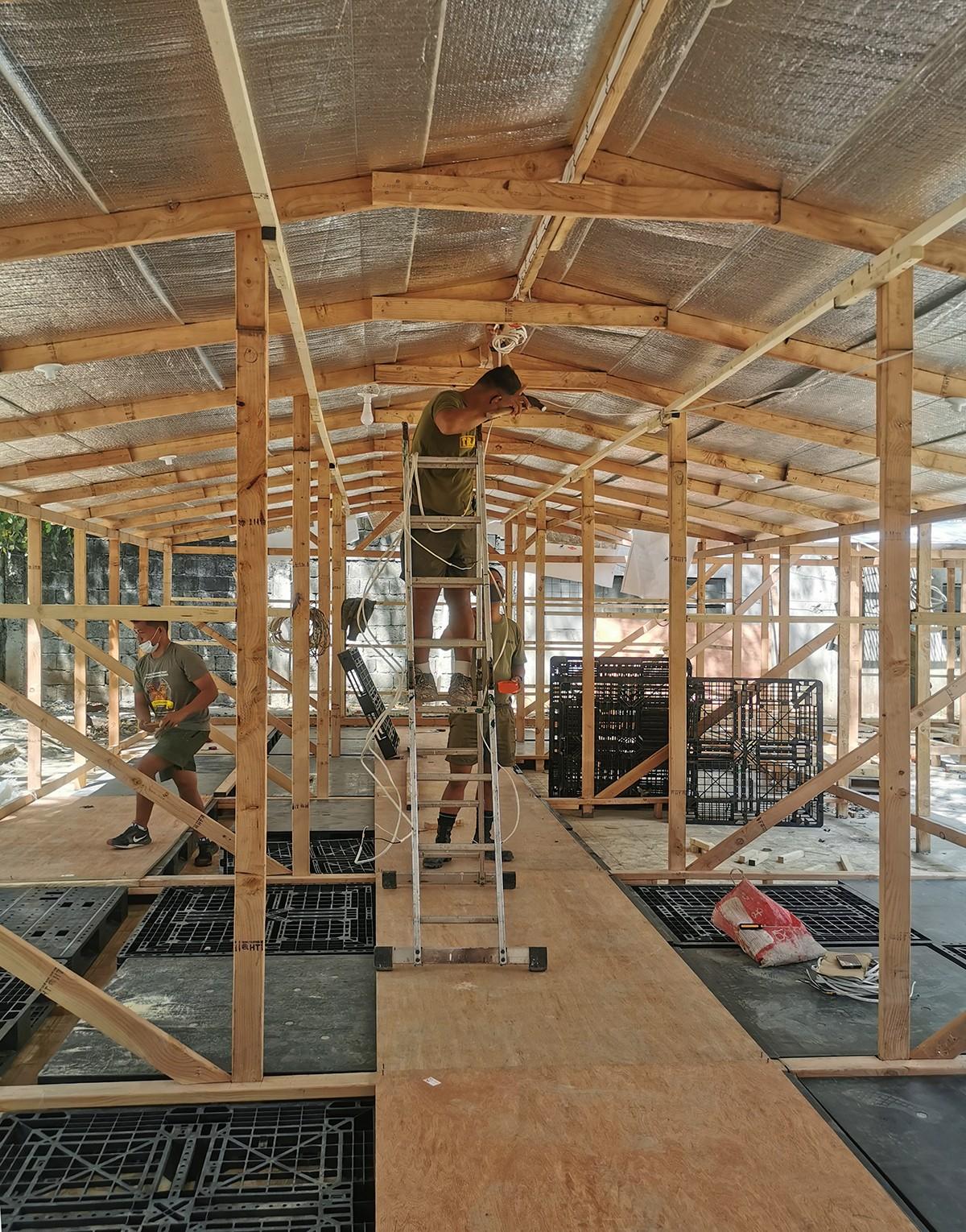

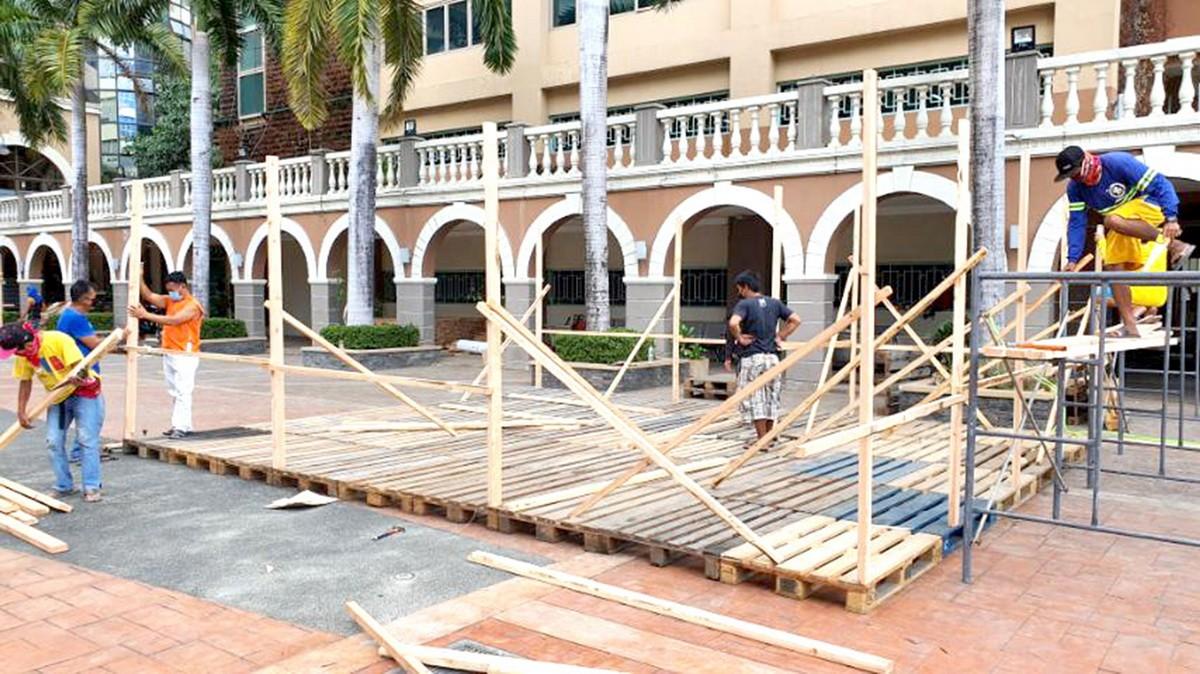

EQF采纳易于使用、灵活和容易取得的材料构建，是座易于复制和扩展的设施。为了响应对设施的迫切和迅速增长的需求，简化了物流和施工方式以加快建设过程。首座设施在马尼拉海军医院区块内建成，之后发展到62座EQF共1000个床位。

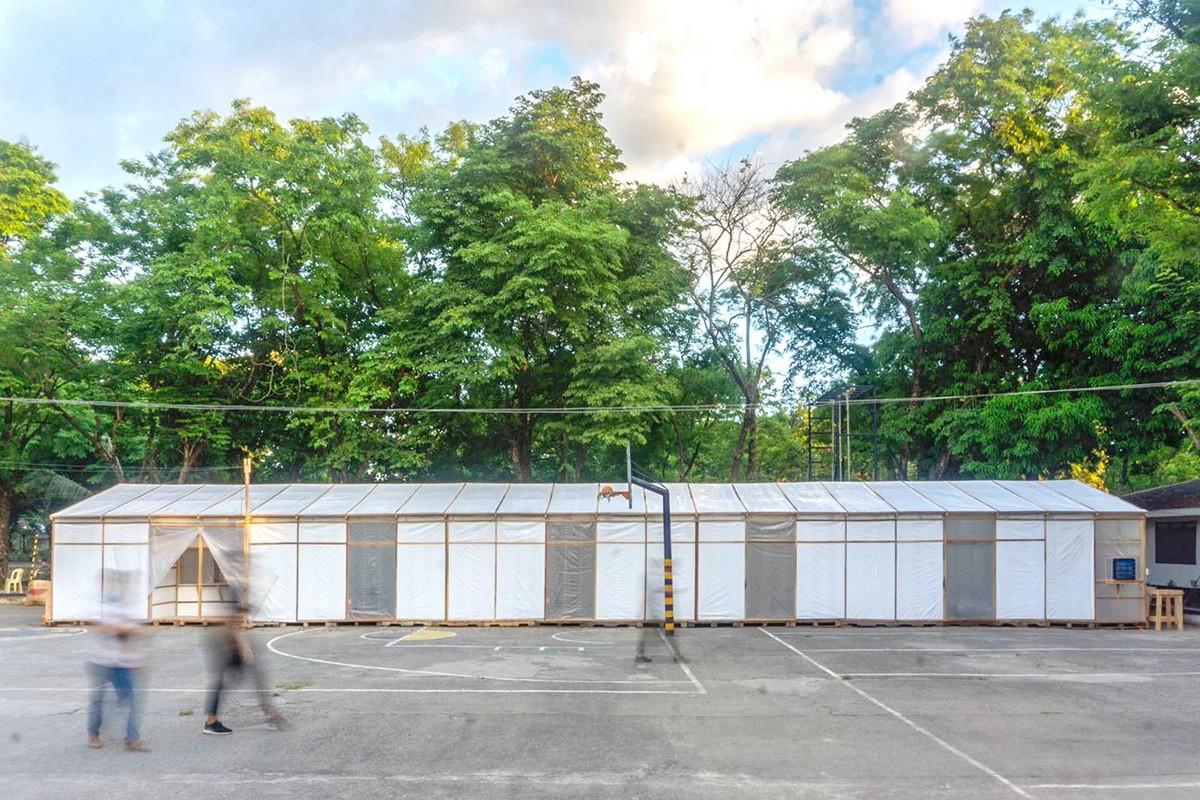

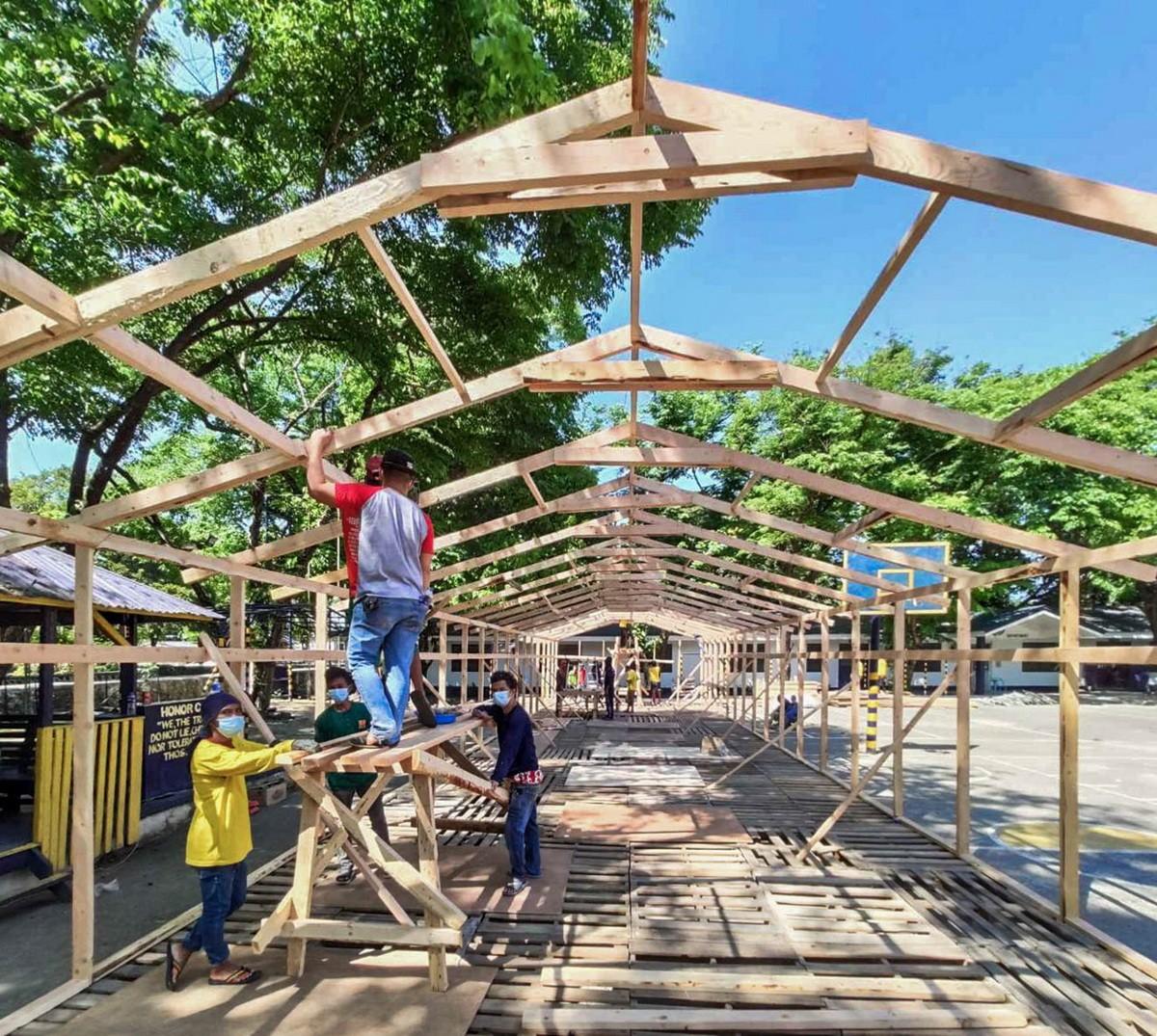

“社会建筑”是WTA的设计核心，是将人群带到一个温馨及共助的社会发展。EQF抓住了敝公司在程序化解构主义中的重点。它不仅建立了一个社区，同时寻找如何让建筑环境更加宜居的方法。紧急隔离设施的建设处于医院的停车场和篮球场，通过机动性地将设施建在可迅速联系医院的区域，在建筑中倡导社会亲密性和社会规模。黄清泉不遗余力，公开EQF的设计图纸，冀望各个社区如有需要能够摸拟该项目的构思。

此项目是社区为共同目标做出贡献的典范；一个能通过努力并对社会的奉献而获得成功的灯塔。随着EQF设计图纸的公开，WTA邀请您通过访问 https://www.wtadesignstudio.com/eqf 链接任何社区能复制该项目的施工图，并做出快速的响应，一起为各地区点燃心中希望的曙光。

设计图纸

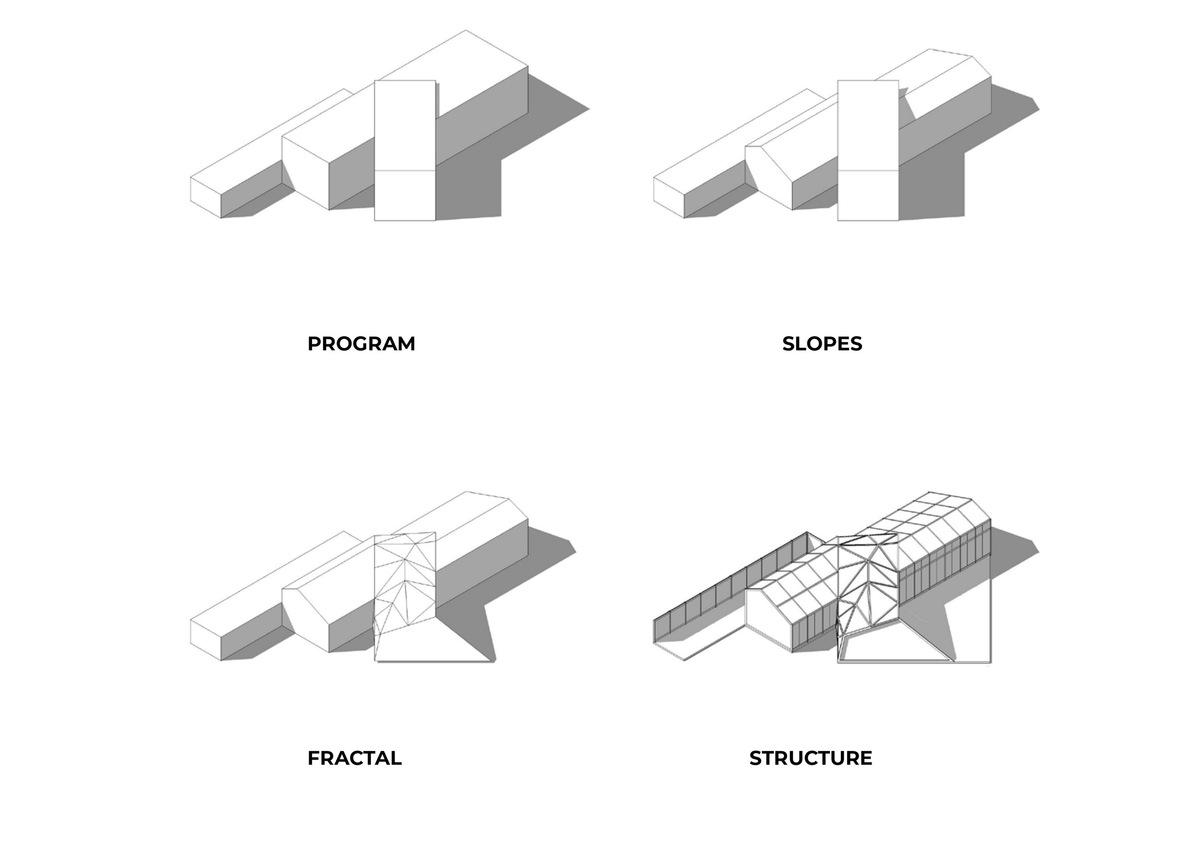

△ 形体分析

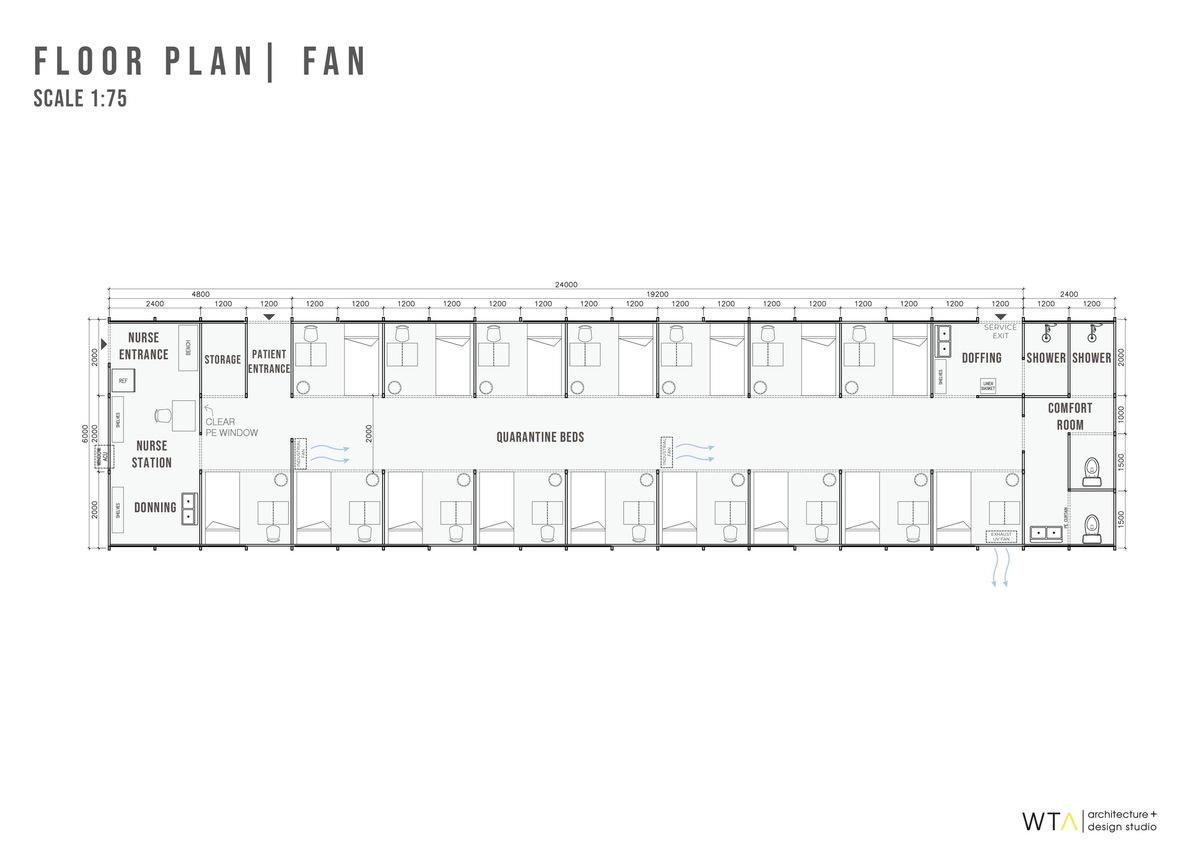

△ 平面图

△ 平面图

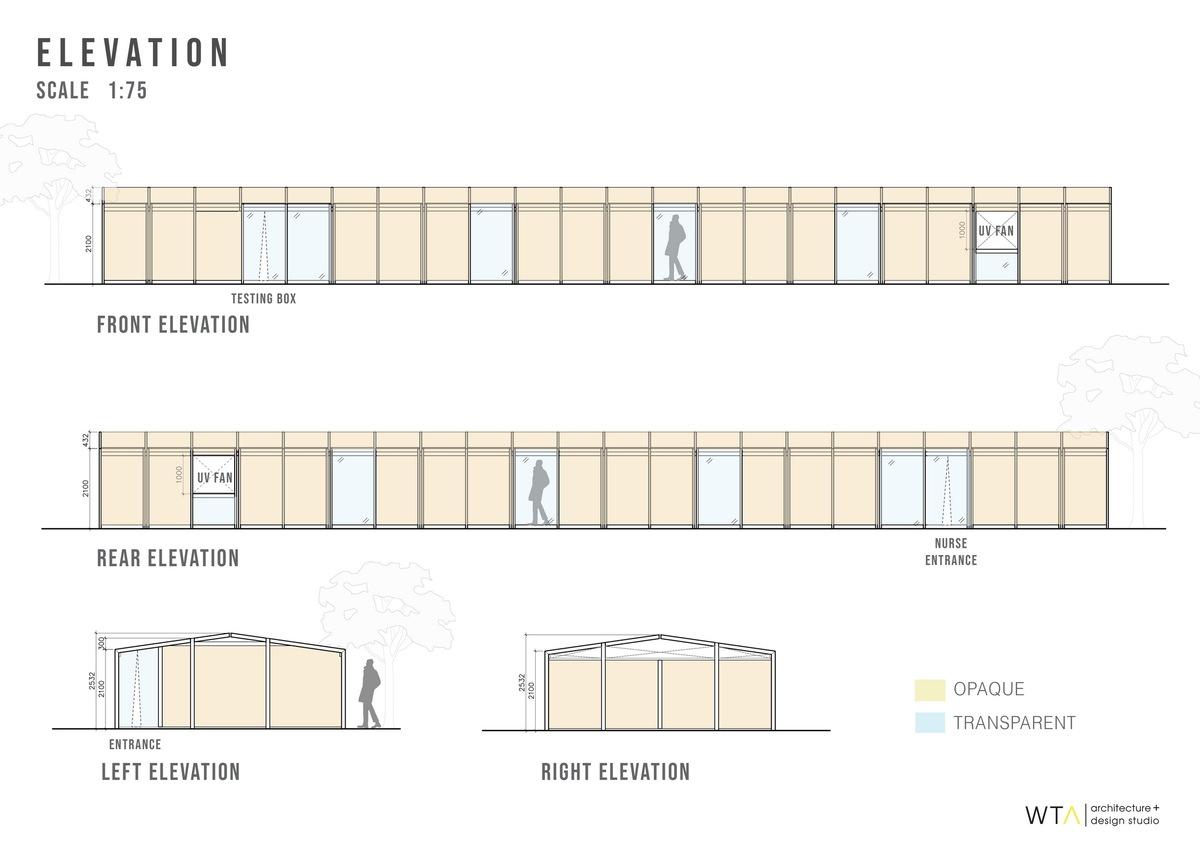

△ 立面图

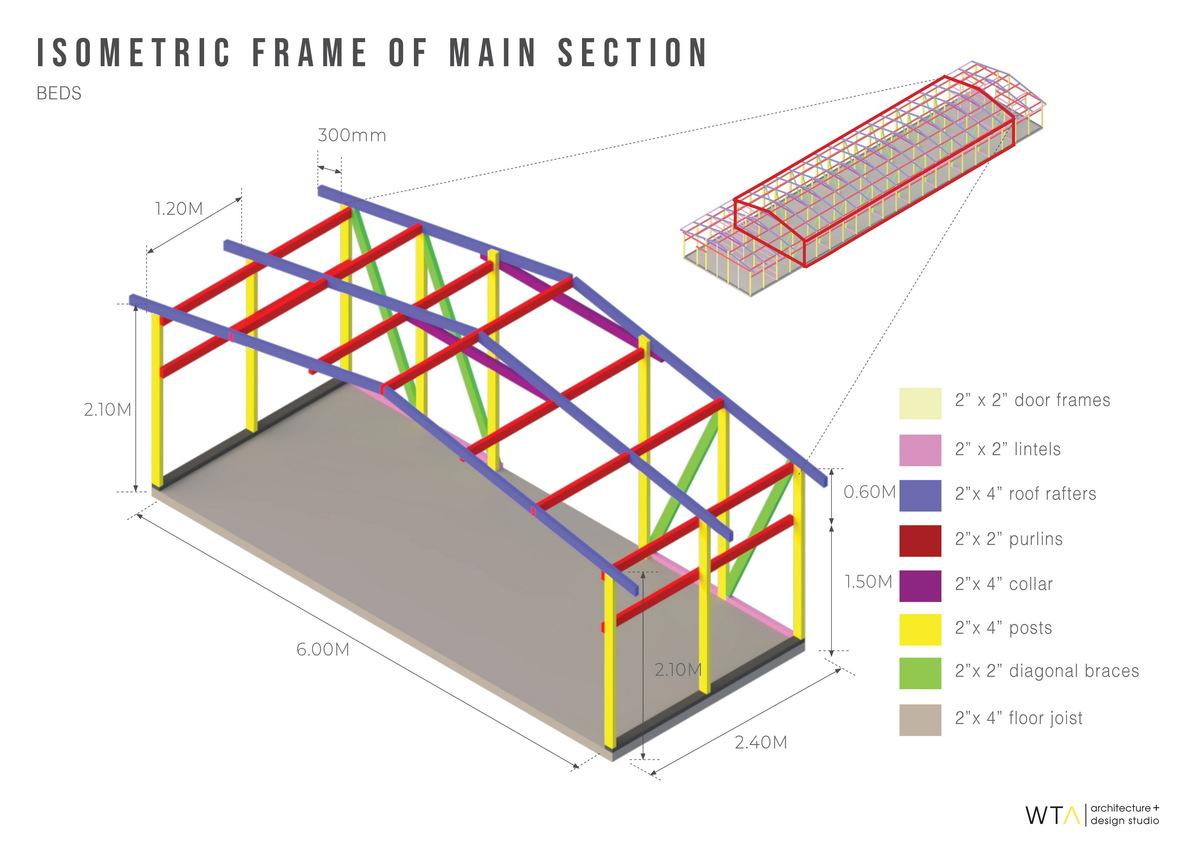

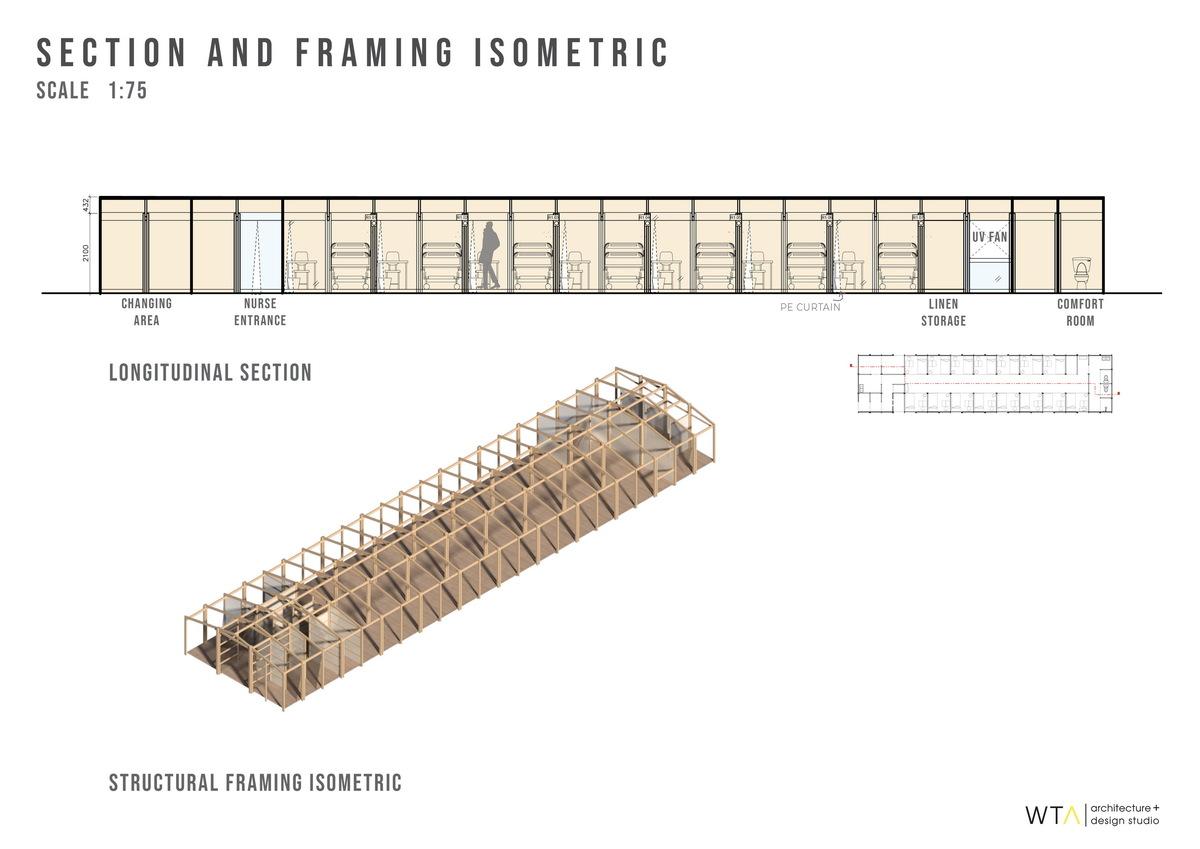

△ 剖面图和结构轴测图

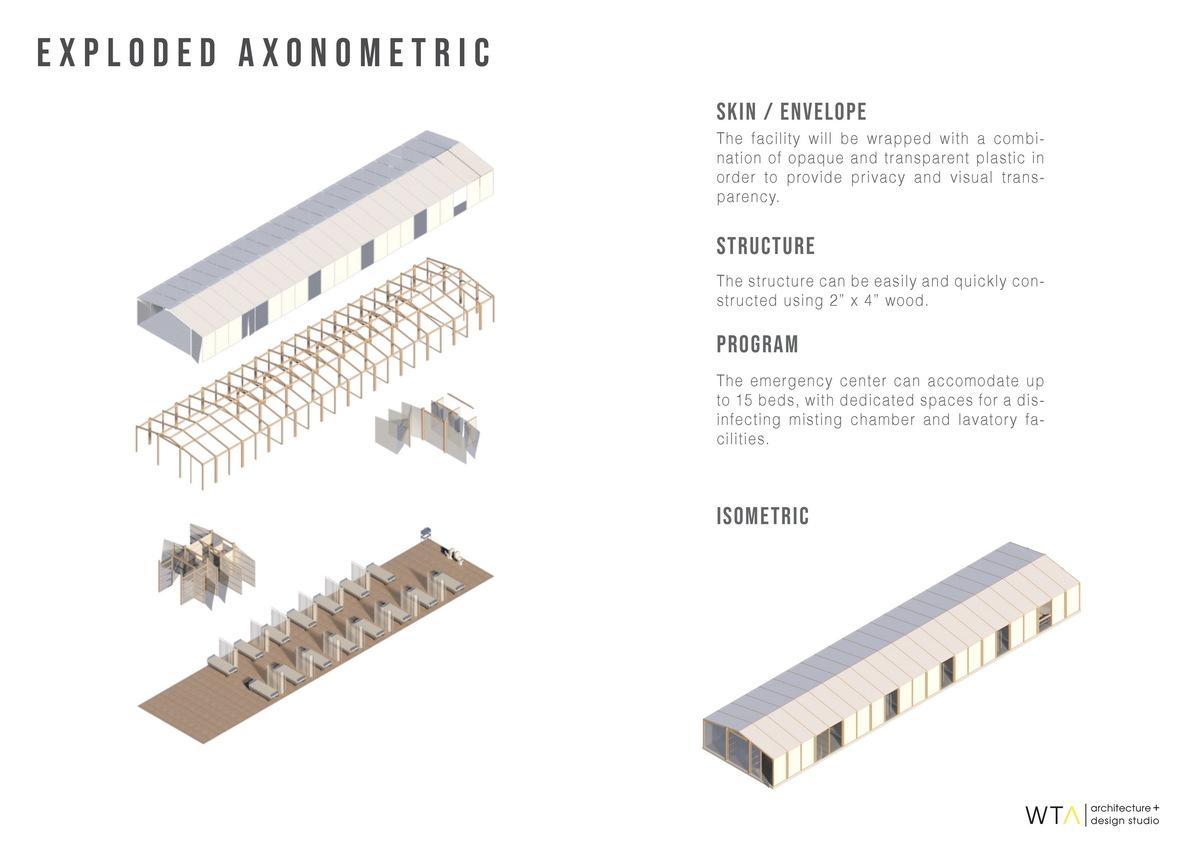

△ 爆炸轴测图

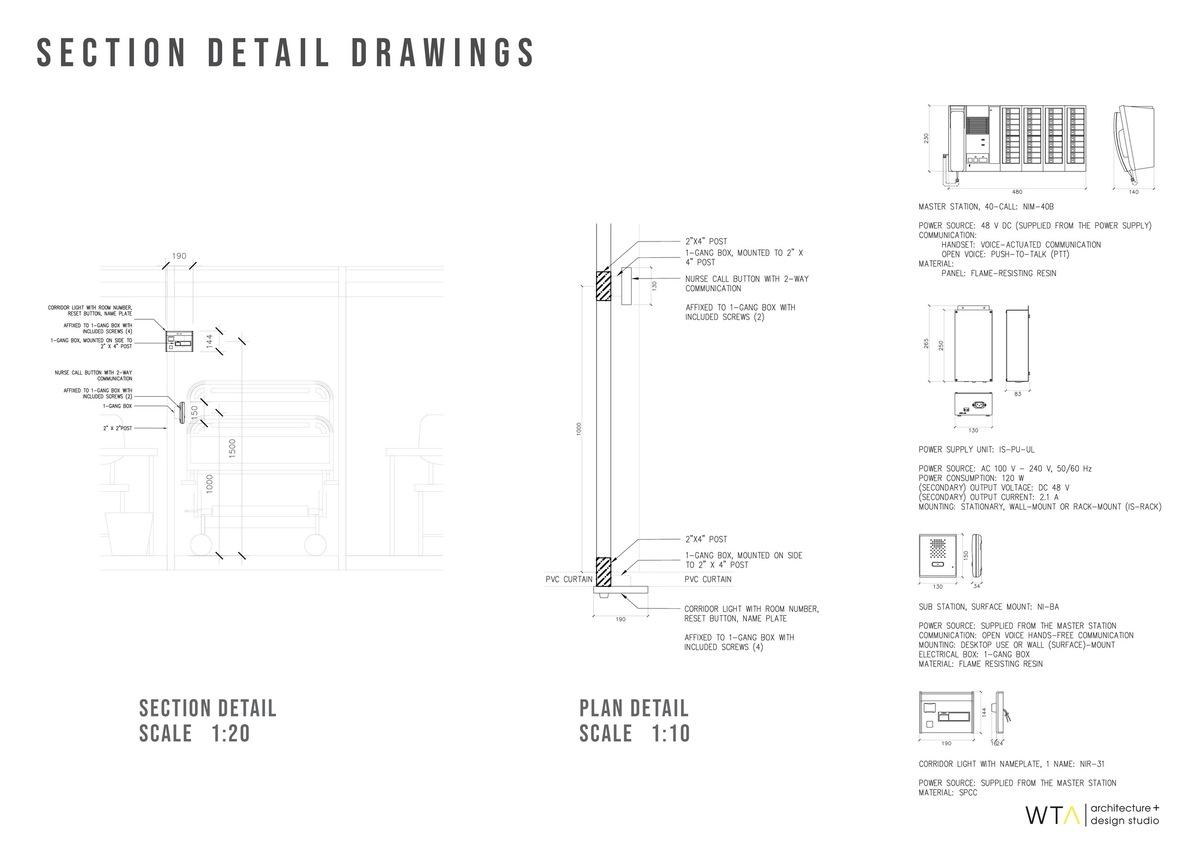

△ 剖面细部

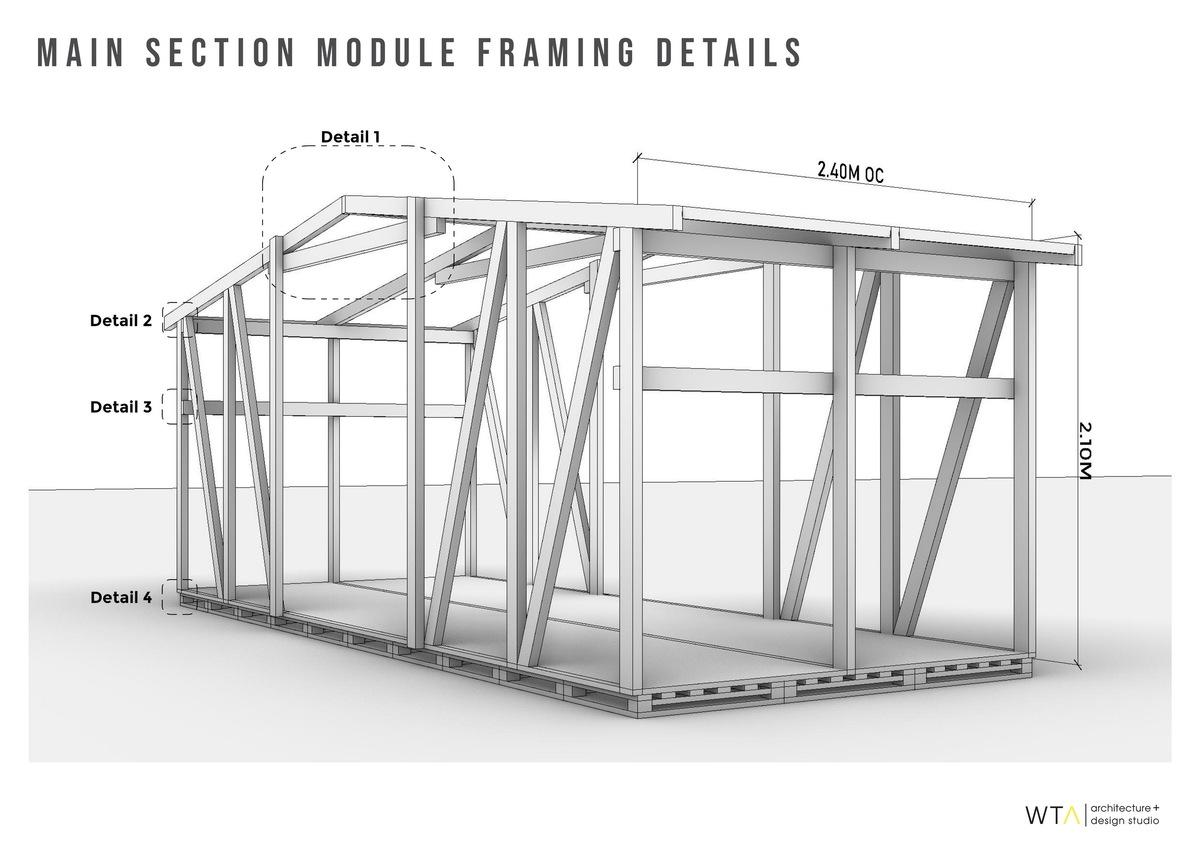

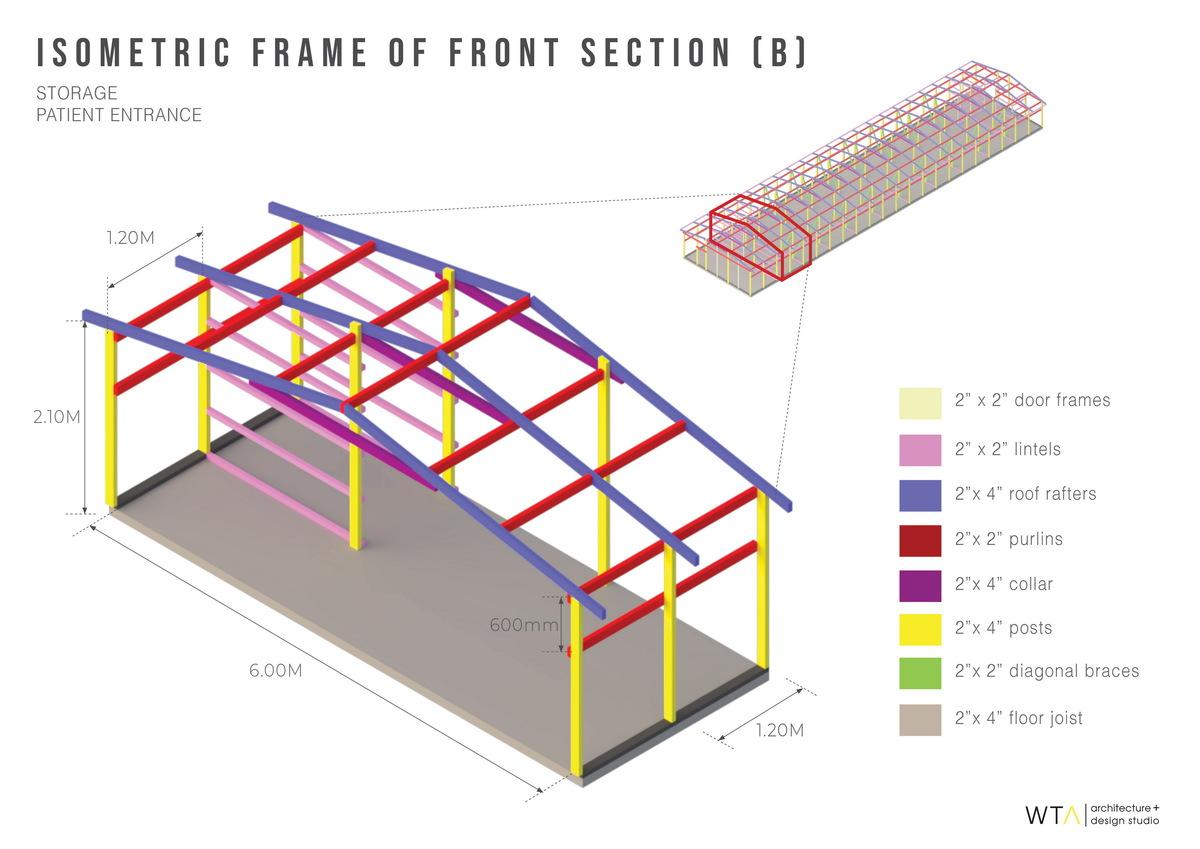

△ 结构模块细部

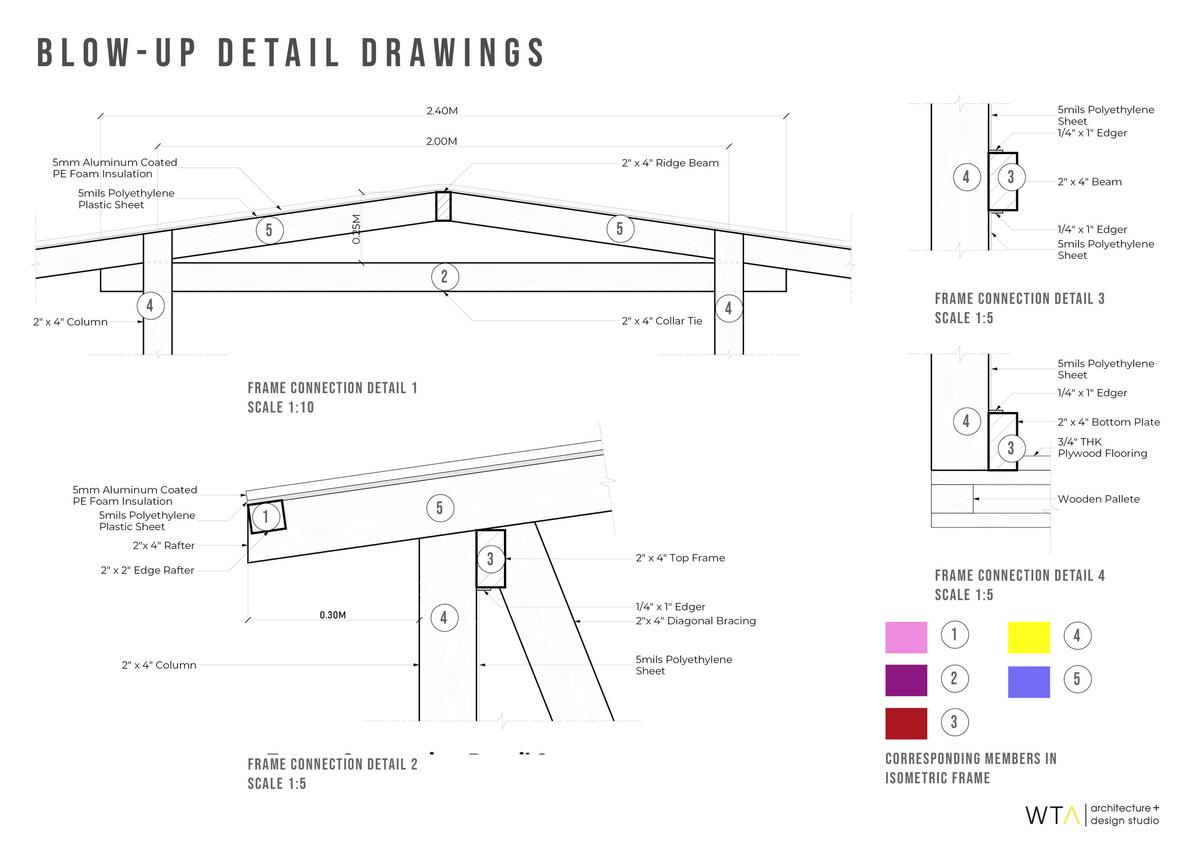

△ 细部节点放大图

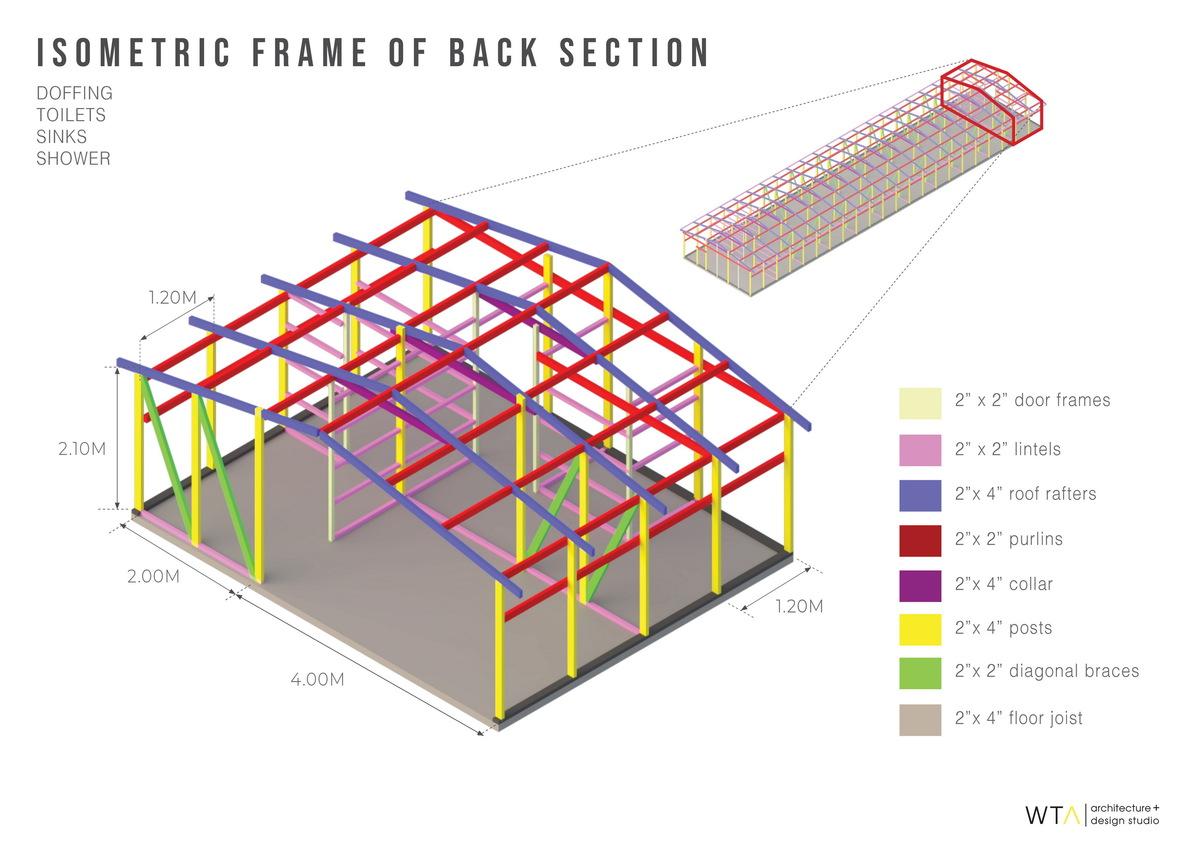

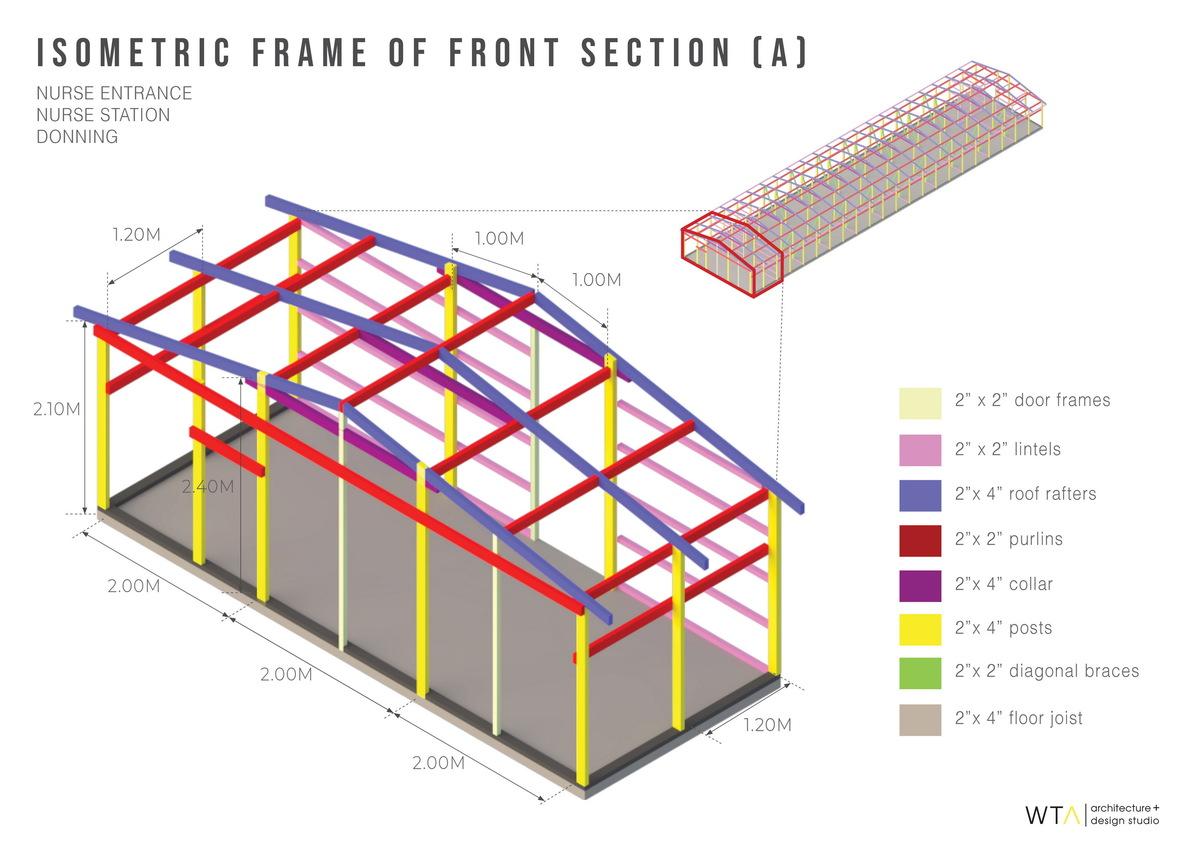

△ 轴测图

△ 轴测图

△ 轴测图

△ 轴测图

项目信息

项目名称：紧急隔离设施

作品位置：菲律宾 （不同区域）

– 菲律宾的马尼拉市、奎松市、马卡蒂市、帕赛市、帕西市、仙范市、曼达鲁永市、塔吉市、文珍俞巴市、帕拉纳克市、马利仅那市、加洛坎市、黎刹省、布拉干省、甲米地省、拉古娜省、和八打雁省（总共有62座紧急隔离设施，座落在不同区域。）

业主：-无–

– 此项目是以社会基层为起点，辅助医院一起抵抗新冠肺炎所设计的紧急隔离设施，所以每座设施是由社会各义务捐赠者免费提供。

主要用途：EQF是用来照料轻微症状和无症状患者的临时建筑，并同时以最大限度来辅助医院的不足。

建筑师：黄清泉（William Ti, Jr.）- WTA Architecture + Design Studio

设计团队：William Ti, Jr., Arianna Rodriguez, Justin Rencer Wee Eng,

Isabel Padua, Wilford Julio, Alyana Acacio

承包商：WTA Architecture + Design Studio 与菲律宾武装部队（Armed Forces of the Philippines）、马尼拉建筑协会(United Architects of the Philippines Manila)、Romel Laquian和Omeng合作

基地面积：156 m2

建筑面积：156 m2

总楼地板面积：156 m2

造价：428，411.00 菲币（约60，190.00人民币）

设计日期：西元 2020 年 2 月 至 西元 2020 年 2 月

工程日期：西元 2020 年 4 月 至 西元 2020 年 4 月

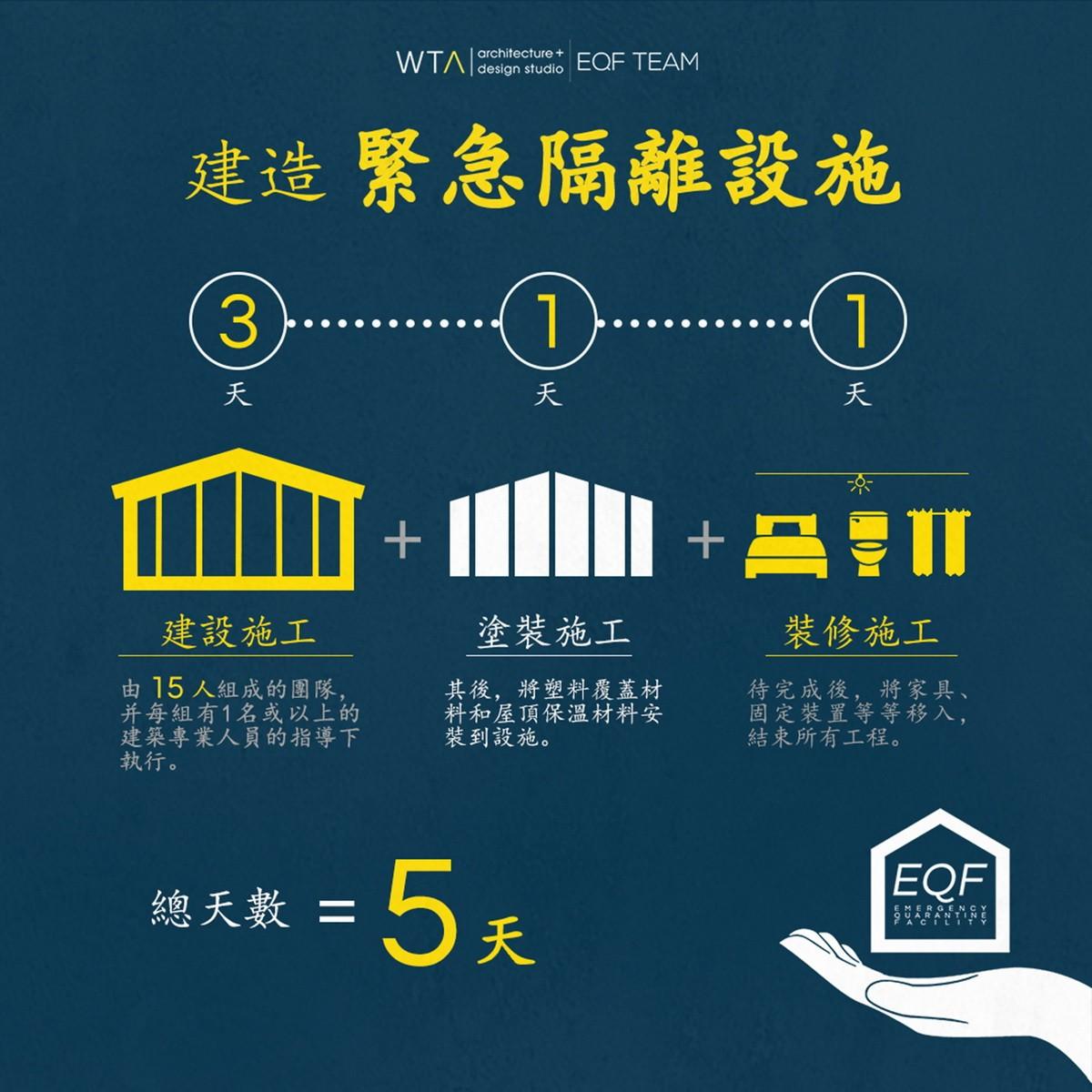

(1座隔离设施能在5天内完成， 目前43座已建成， 19座正在建设。)

建筑材料：

1. 外墙

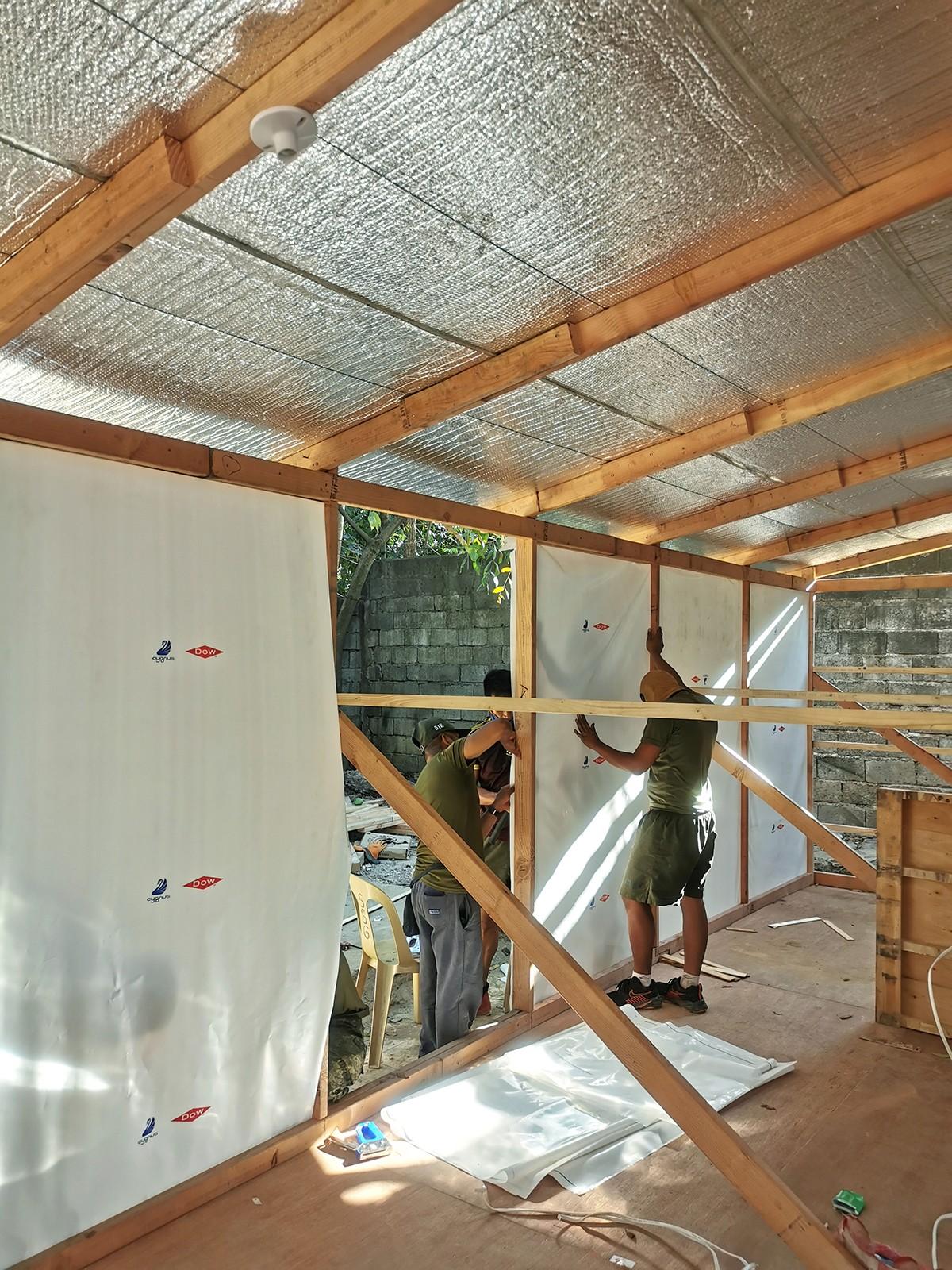

– 聚乙烯薄膜：用于覆蓋设施的外部

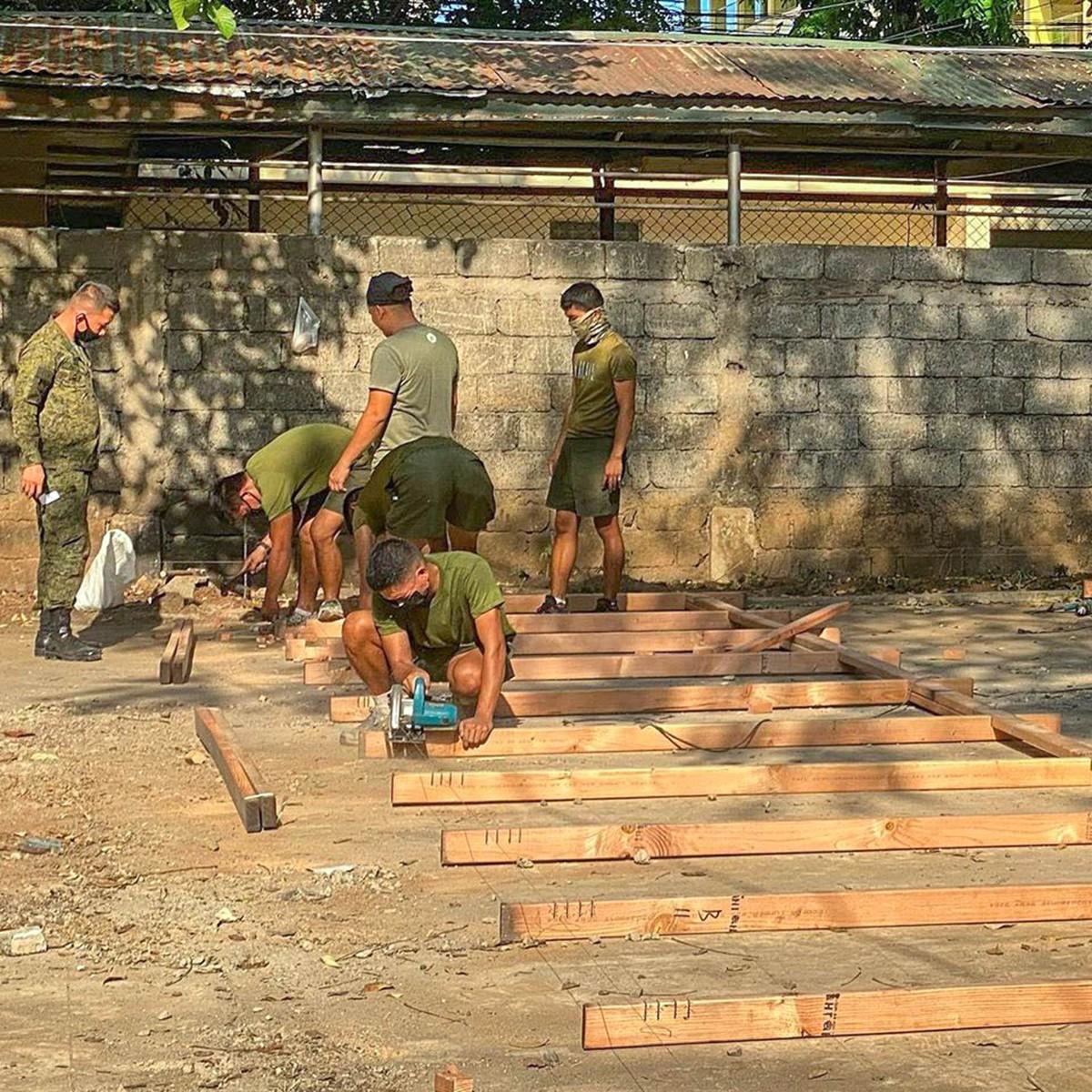

– 木材：主要结构材料

– 保温隔热材料：用于屋顶

2. 开口

– 聚乙烯薄膜：用于开口

– 木材：主要结构材料

3. 室内

– 聚乙烯薄膜：用做间隔墙

– 木材：主要结构材料

– 保温隔热材料：用于屋顶，来应对菲律宾的热带气候

– 木托板：用于地面，来应对菲律宾的热带气候，使建筑物远离热地面。
