深圳茅洲河燕几之翼儿童公园 / 同济原作设计工作室

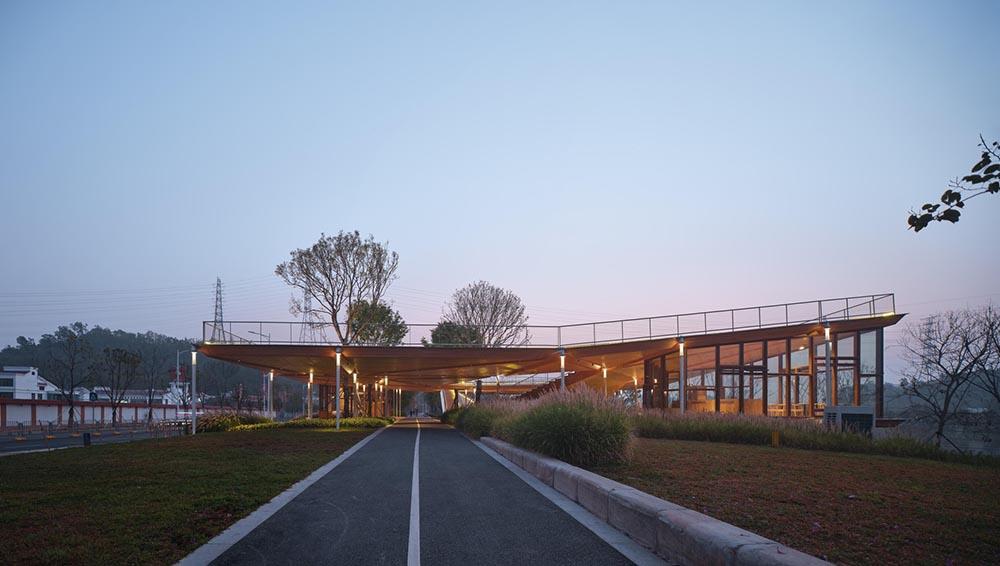

燕几之翼位于深圳宝安区茅洲河中段北岸，它以儿童乐园为主题，将各功能和景观场地整合，是一座集游乐、休憩、观景为一体的立体亭架游乐园。

它的建构极具巧思：一方面，设计从中国传统的儿童智力玩具“七巧板”中汲取灵感形成基础构型——摇摆柱体系，而七巧板在古代宋朝被成为“燕几图”；另一方面，该结构轻盈地缠绕在场地树林中，两角翘起，仿佛掀起的翅膀，故取名为“燕几之翼”。

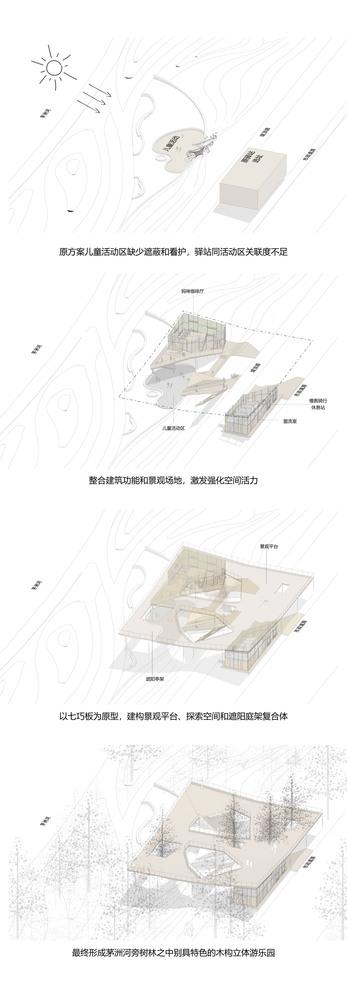

△ 生成分析

与文化结合的建构——驿站采用了具有创新性摇摆柱体系，以每个三角面与支撑角点的3根柱子作为基础构型，在36m×40m的范围内连续生长。该结构具有较好的结构建构表现力，并满足快速建造的需求。

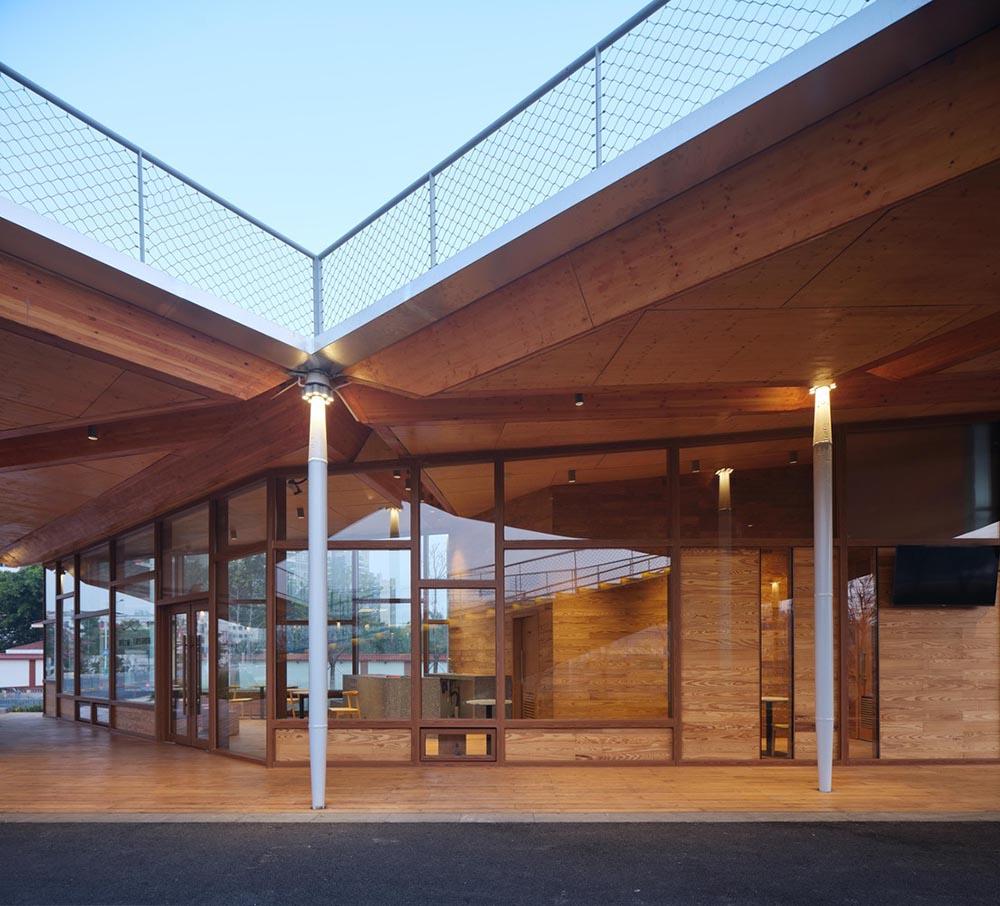

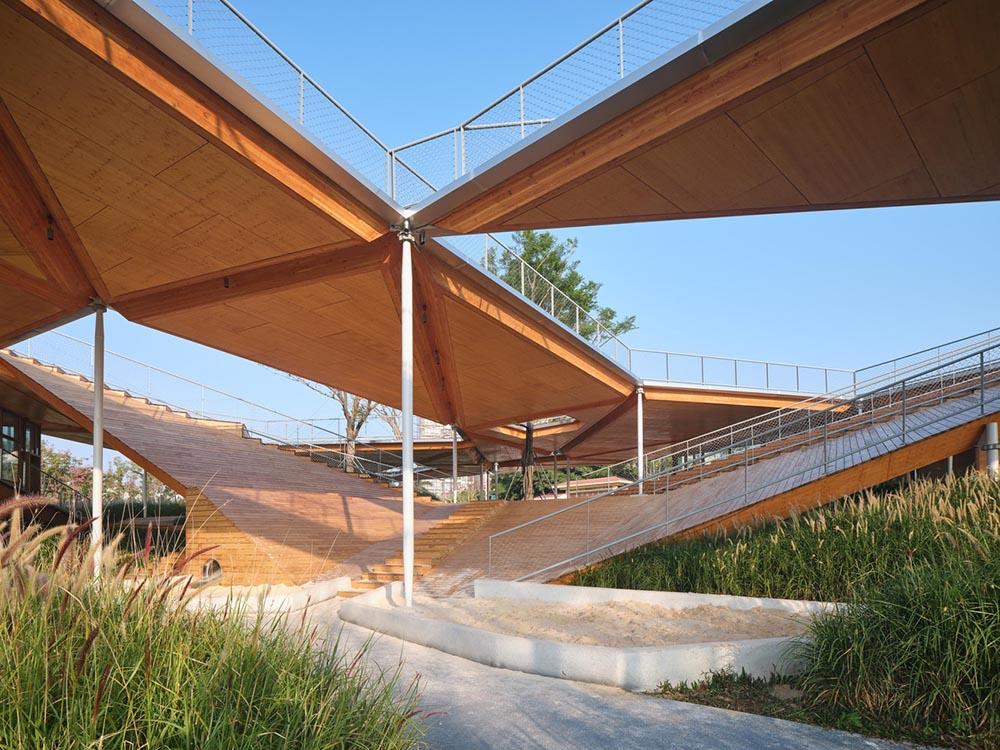

为解决竖向支撑稳定性，我们将三角形构件的长度控制在11m内，并设计了直径160mm的梭形柱以及230×250mm的锥形柱帽，消解了扭转力和弯矩，使柱子只接受轴向力。

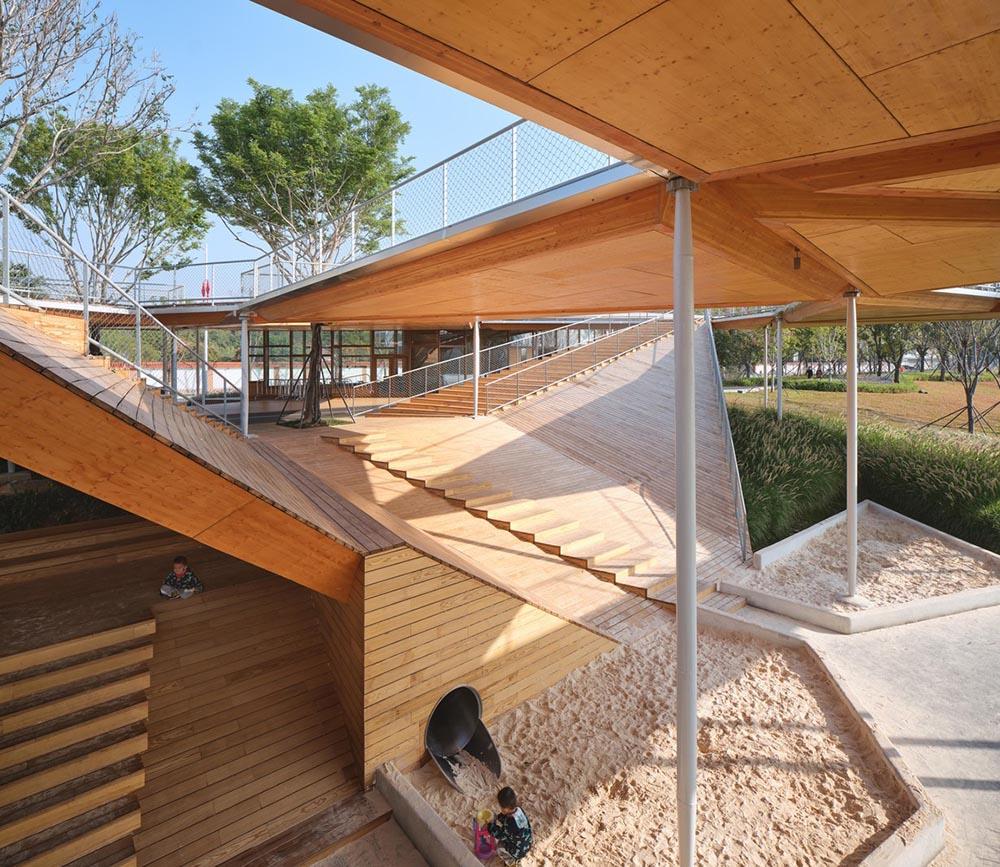

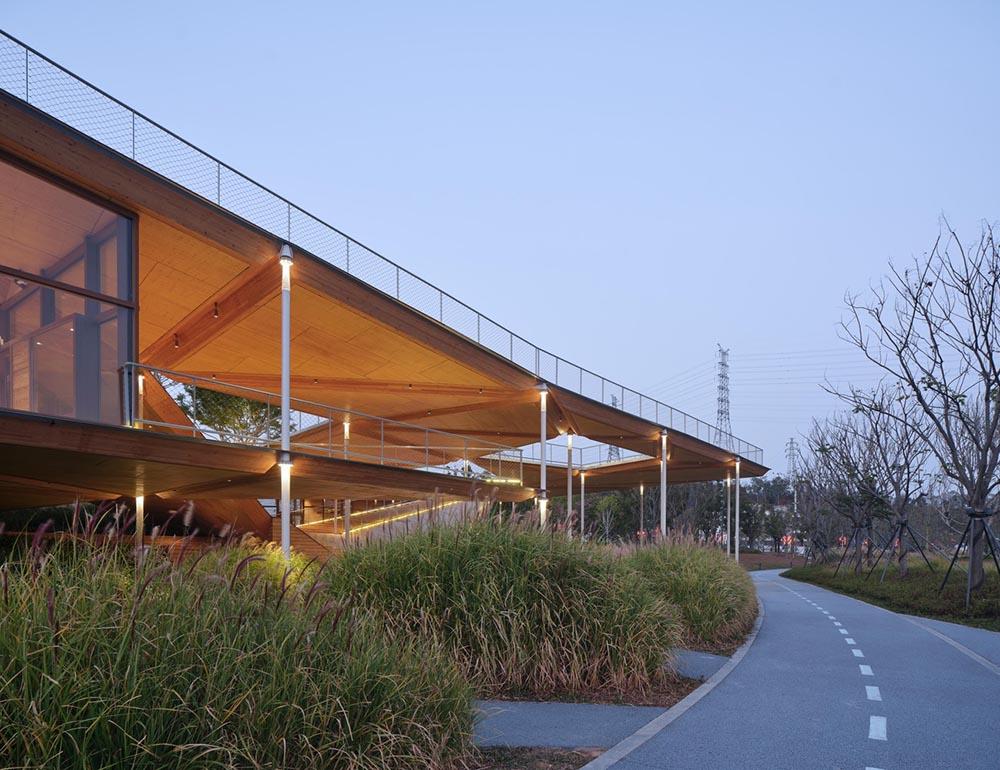

为解决水平稳定性，运用妈咪咖啡厅斜拉索、公共卫生间承重墙体、户外滑梯和钢木大楼梯等形态和功能相统一的构件，对水平稳定性形成控制，从而使梭形柱的直径减小至160mm。梭形柱与三角形屋面的组合“漂浮”在滨水树林中，使人群在亭架下有一种反重力的错觉；而屋顶两侧翘起的角，仿佛鸟儿掀起的翅膀，实现文化（燕几图）、建构（摇摆柱）与造型之间的统一。

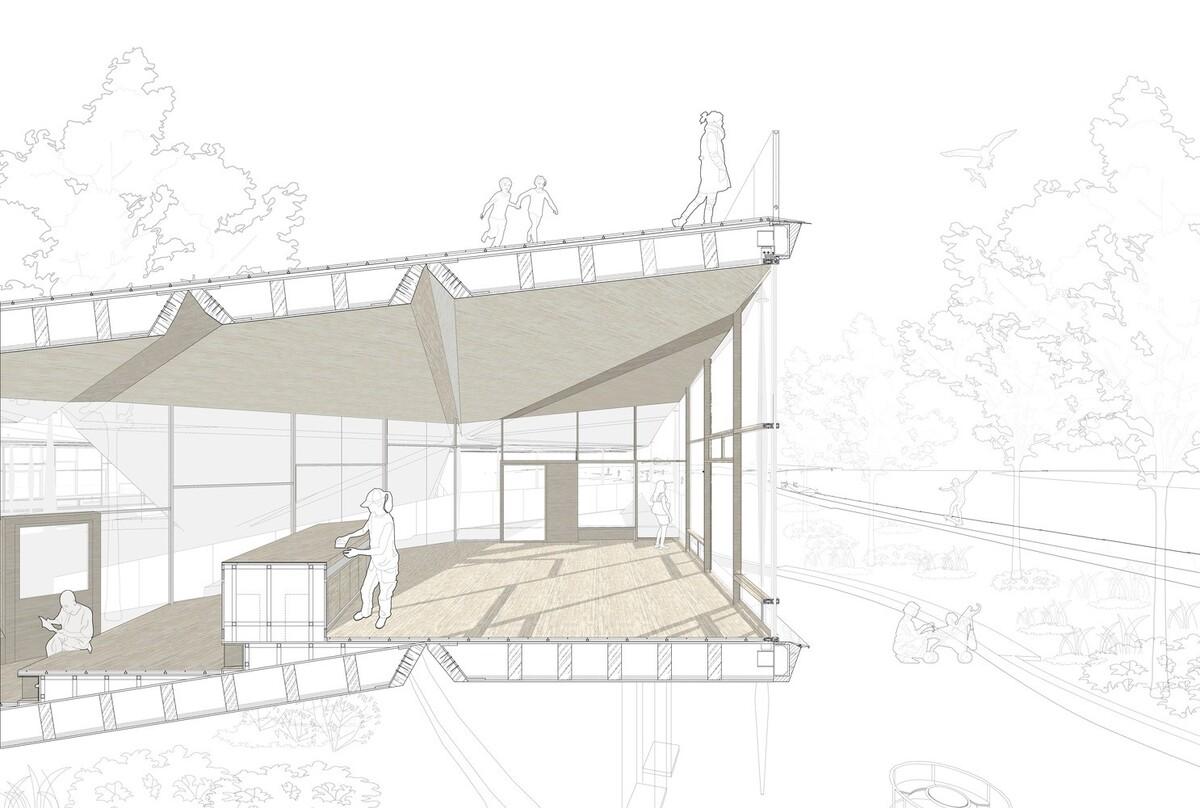

△ 剖透视

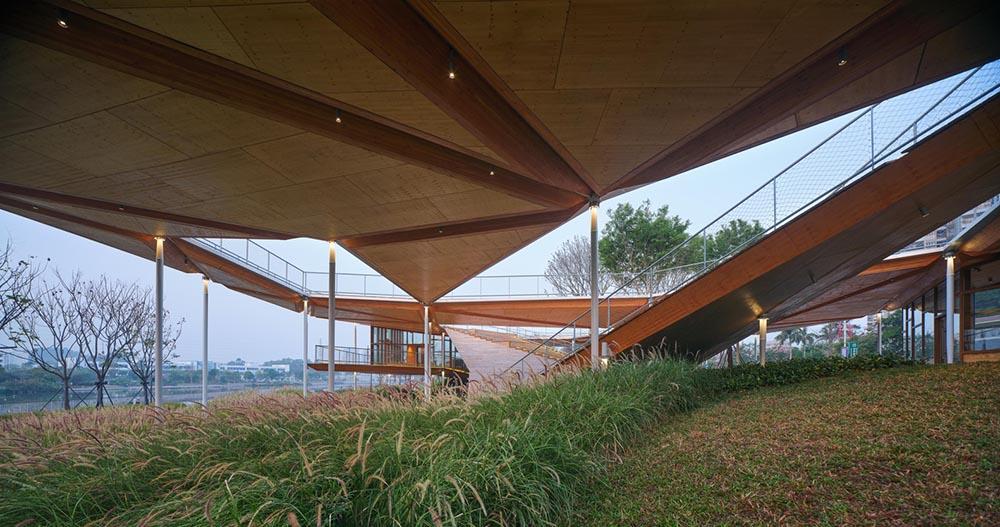

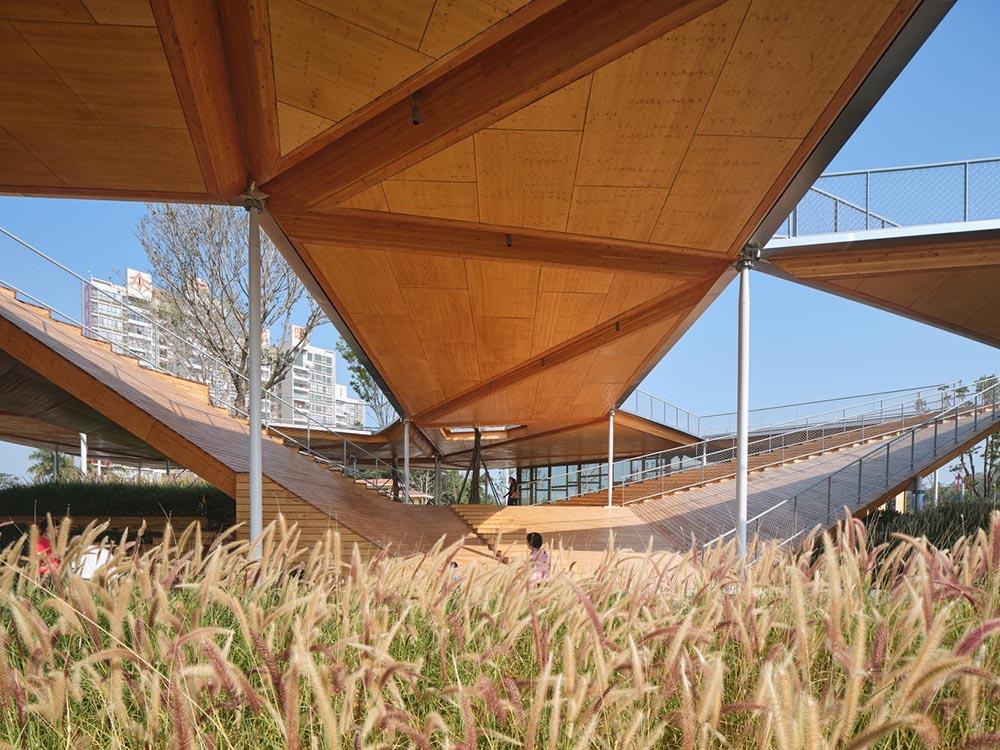

清晰可见的建构材料——原方案采用现代木结构CLT功法胶合板材制作三角形的整体预制板块，后优化为外圈C型钢梁 + 400mm高木梁 + CLT板的复合体系。

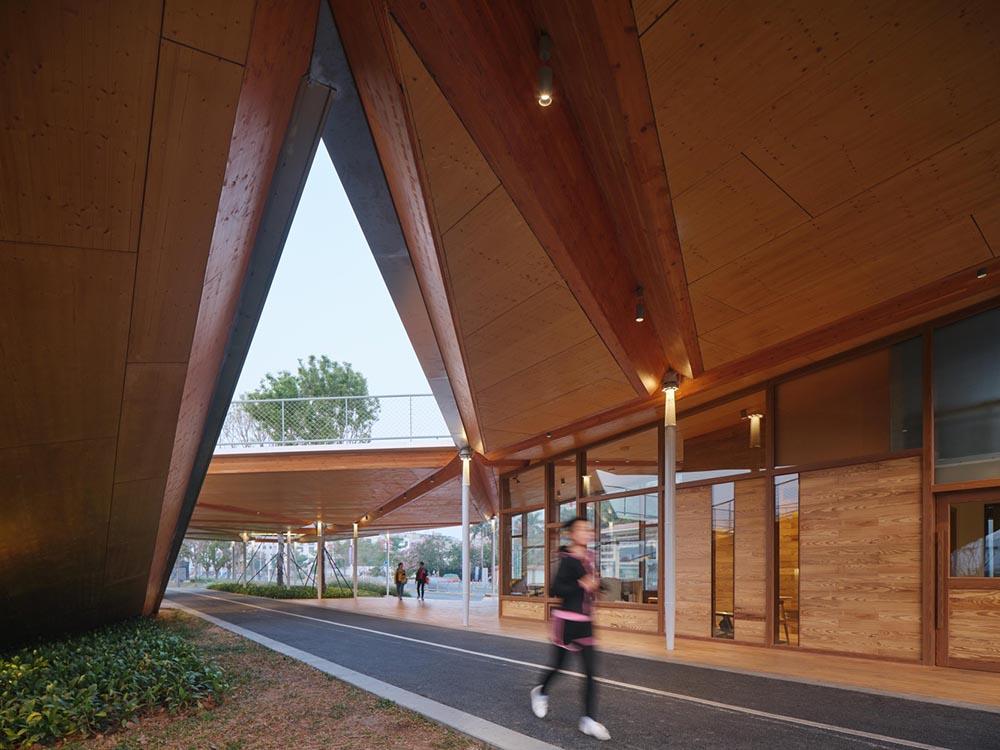

所有三角面之间采用相对铰接的方式连接，每一位市民在亭架下可清晰看到体系中所有材料，具有较好的建构材料表现力，并且实现造型与建构材料之间的统一。

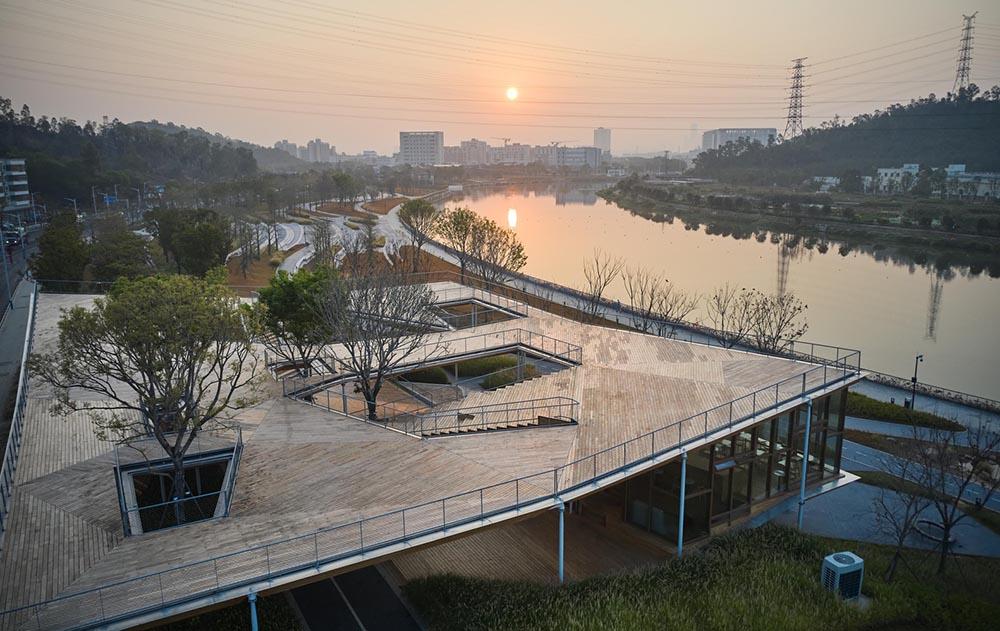

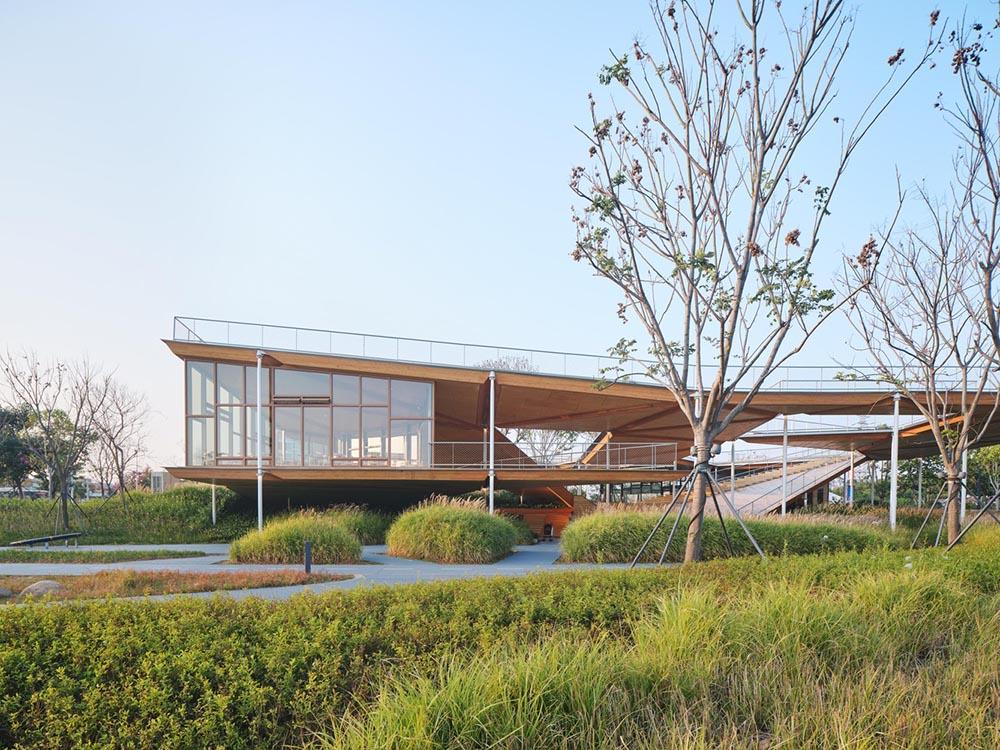

建筑景观一体化——驿站位于茅洲河北岸的滨水绿化区域内，北临洋涌路，南临茅洲河箱涵路，基地于南北方向跨越茅洲河堤顶路，东西两侧与茅洲河景观绿地毗邻，并被场地周边的树林环绕。

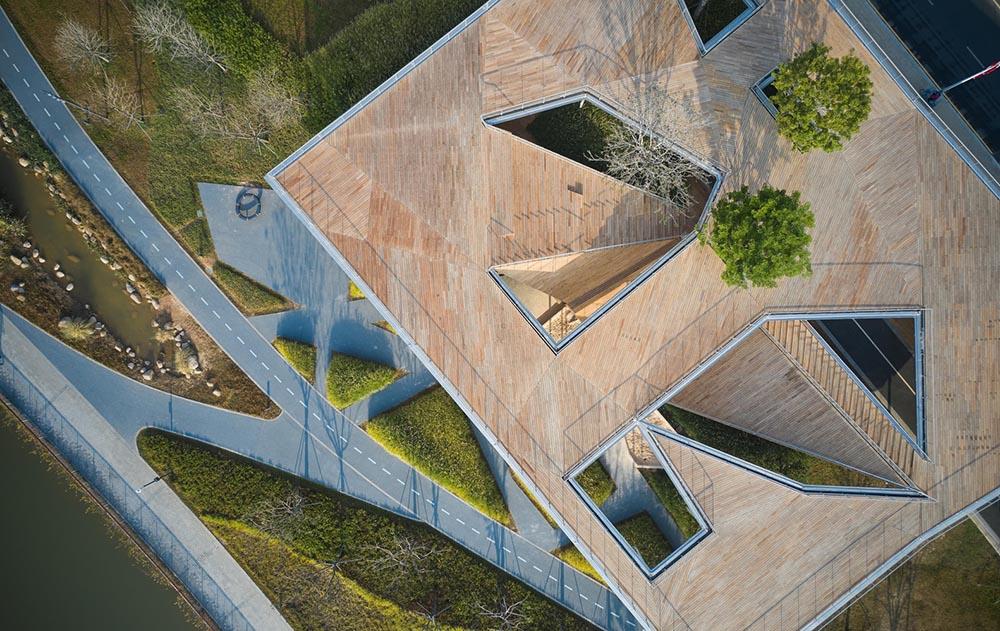

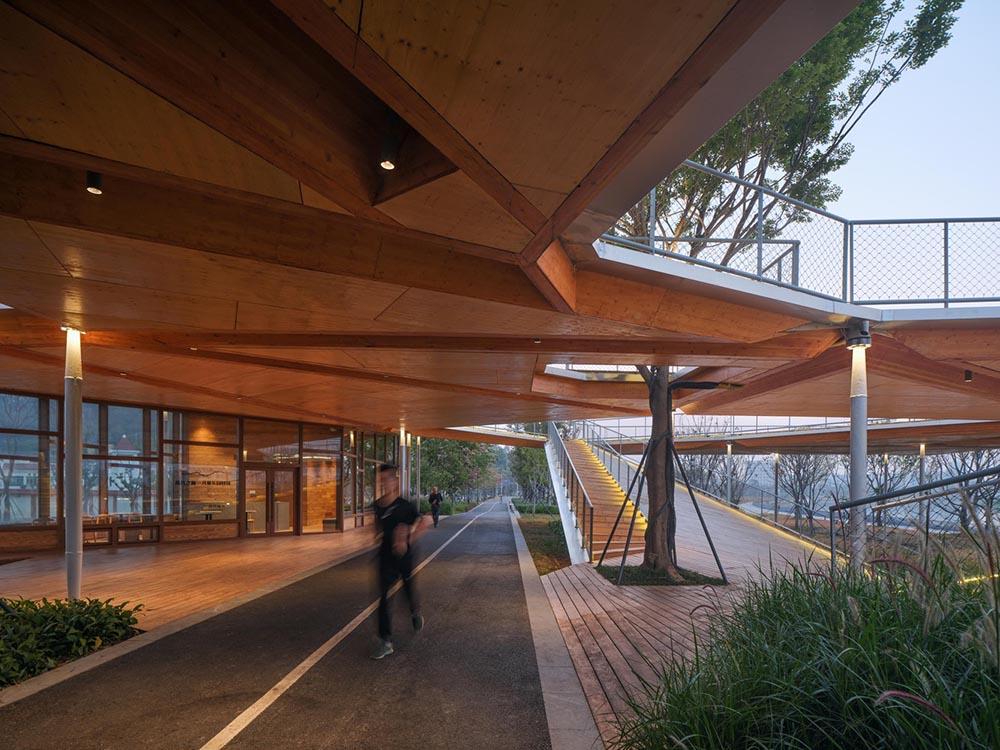

原场址上生长着多棵状况良好的树木，我们在“七巧板”形式的屋顶上根据需求设置了4个洞口，使场地树木在原位置上繁茂生长，使建筑与树木融为一体，互相缠绕，实现建筑与场地景观之间的统一。

 技术图纸

△ 大轴测图

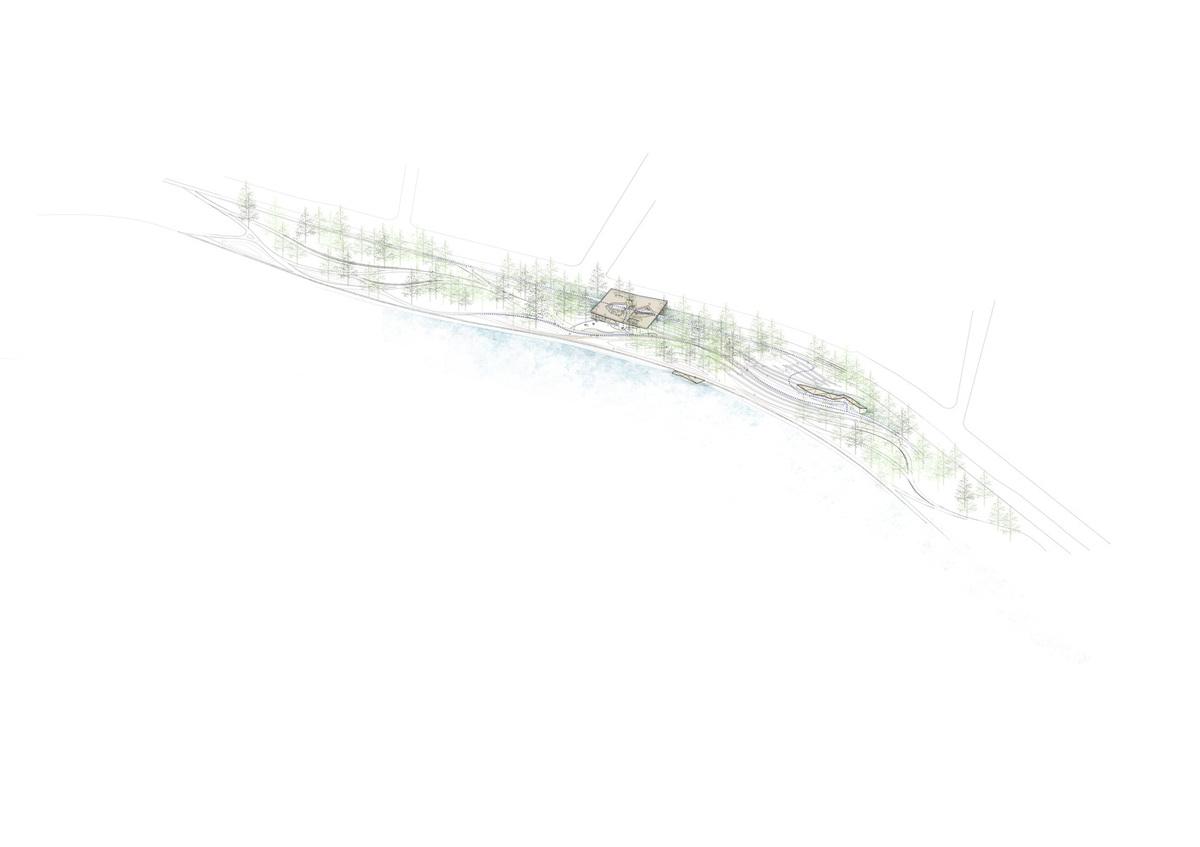

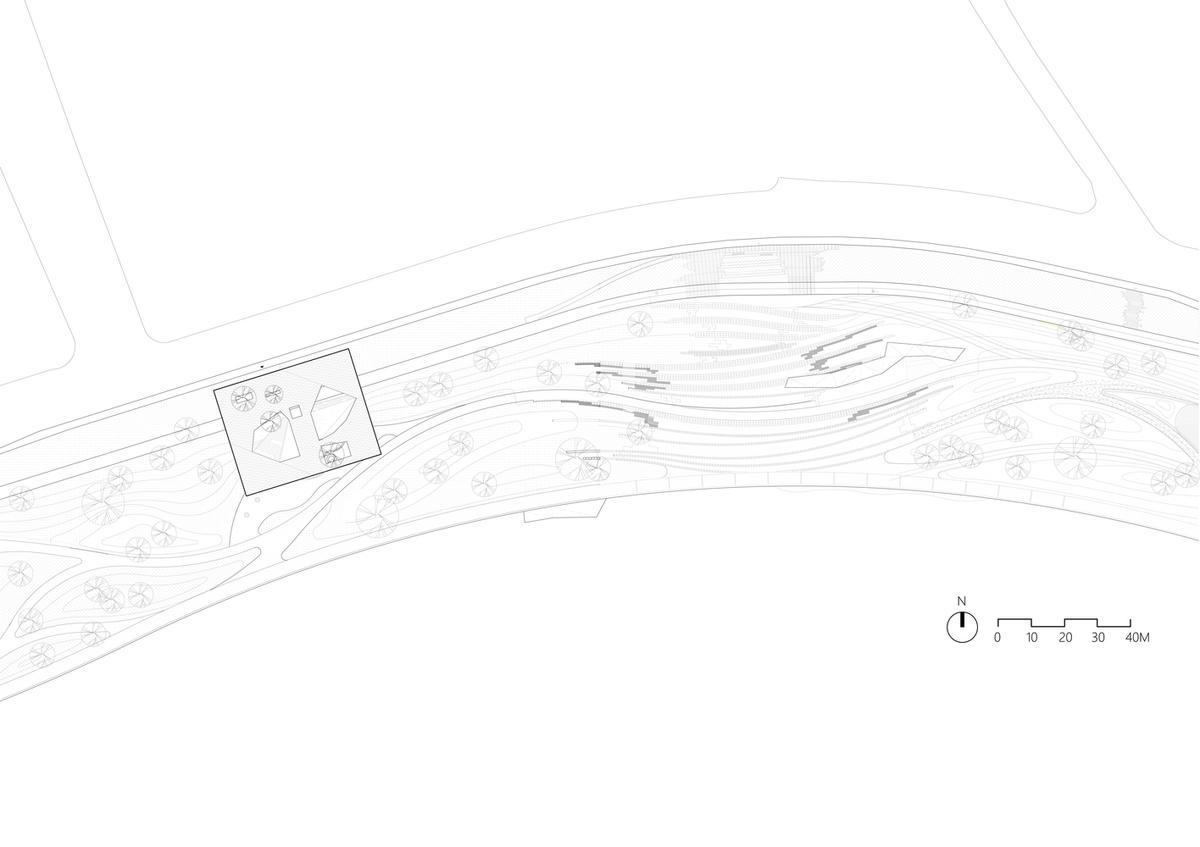

△ 总平面图

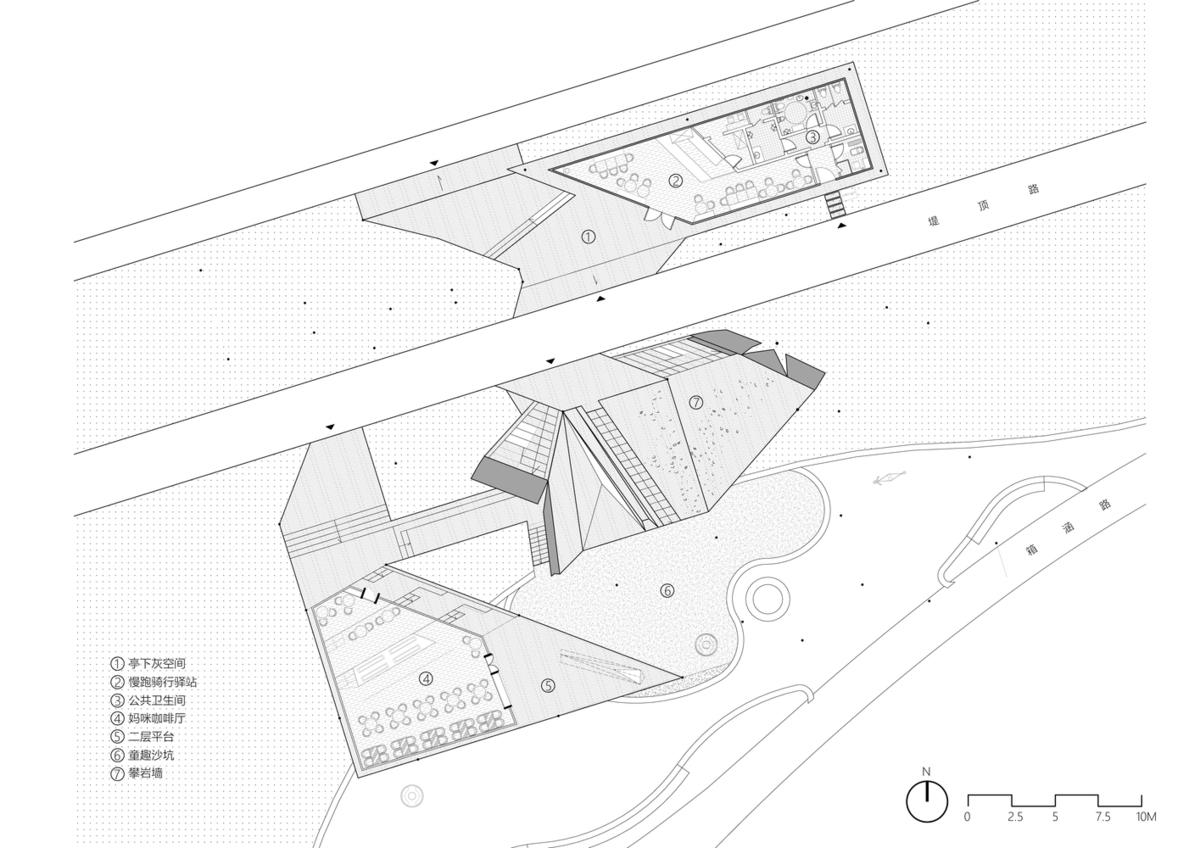

△ 平面图

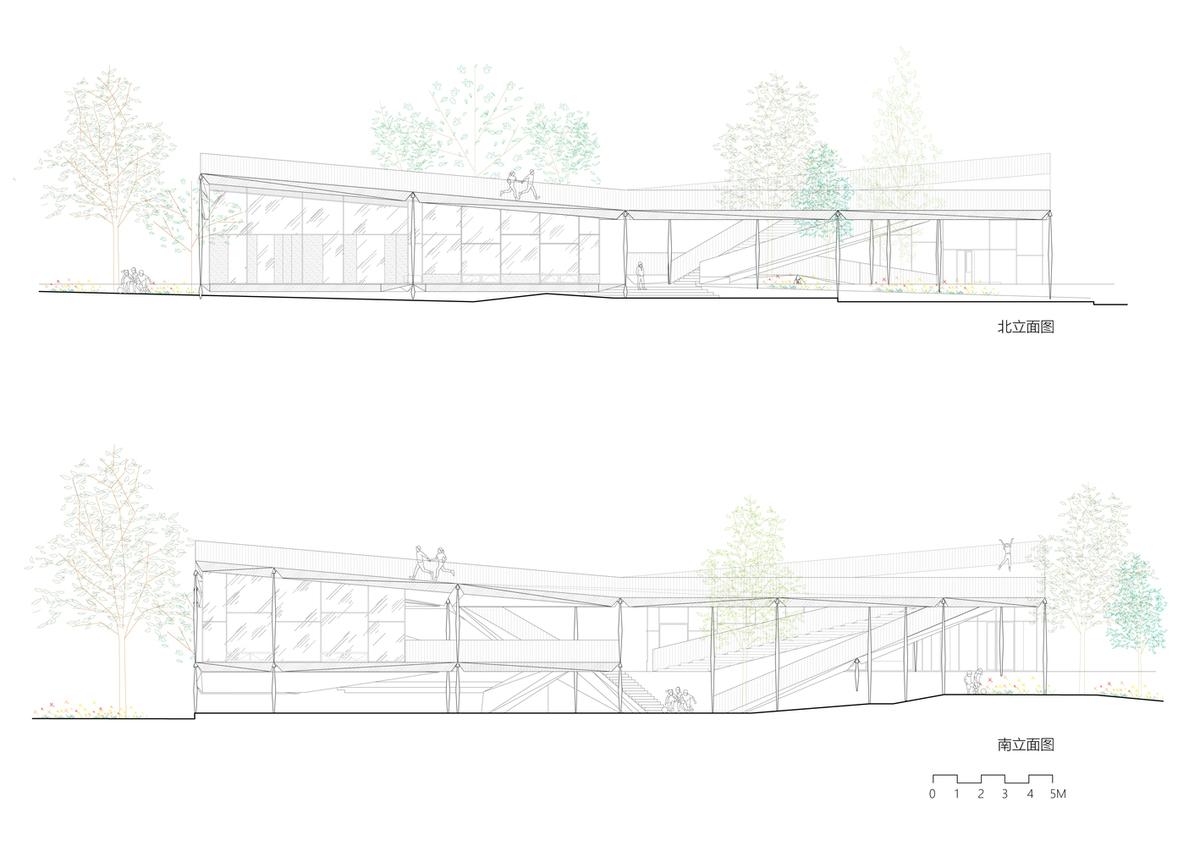

△ 立面图

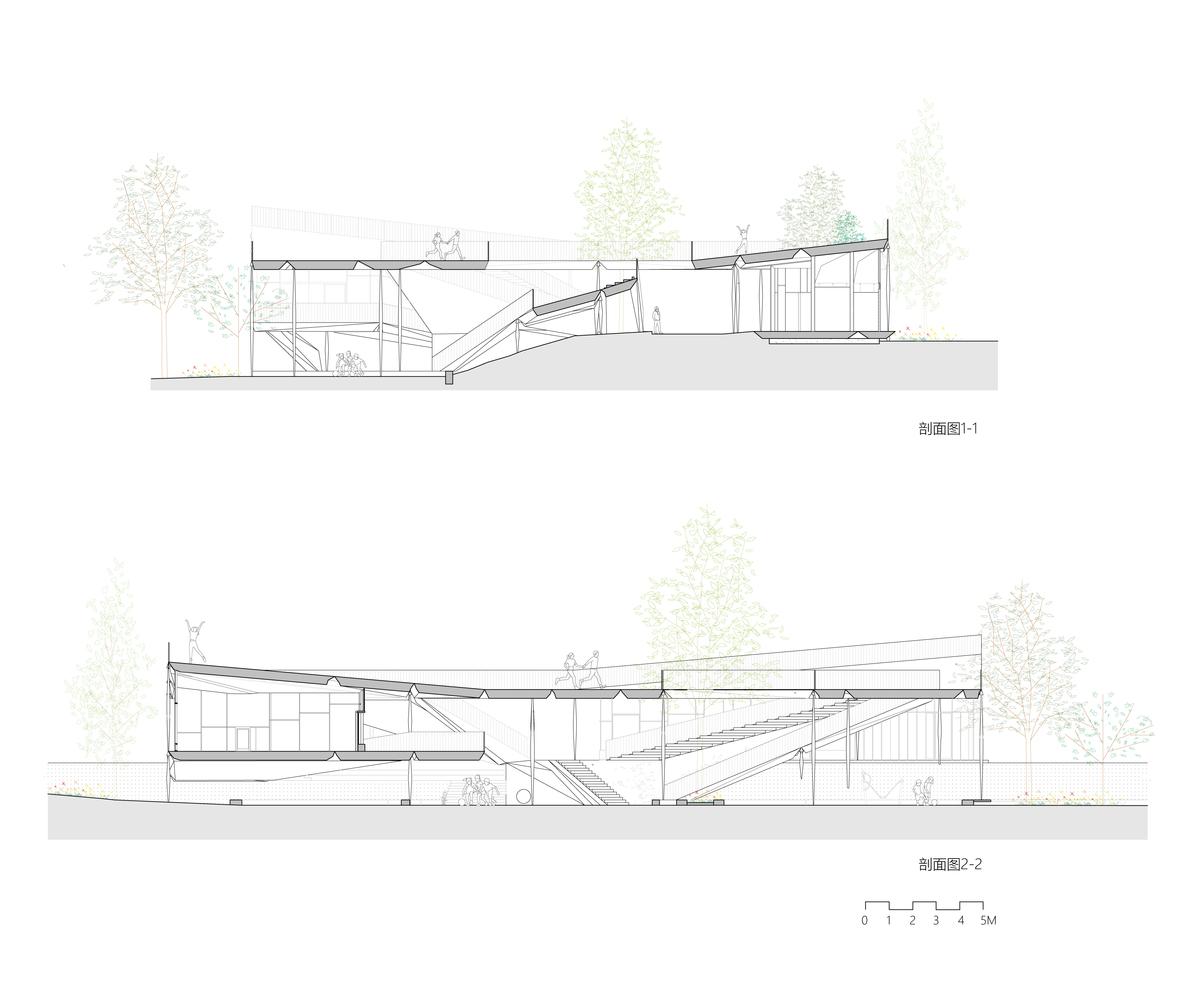

△ 剖面图

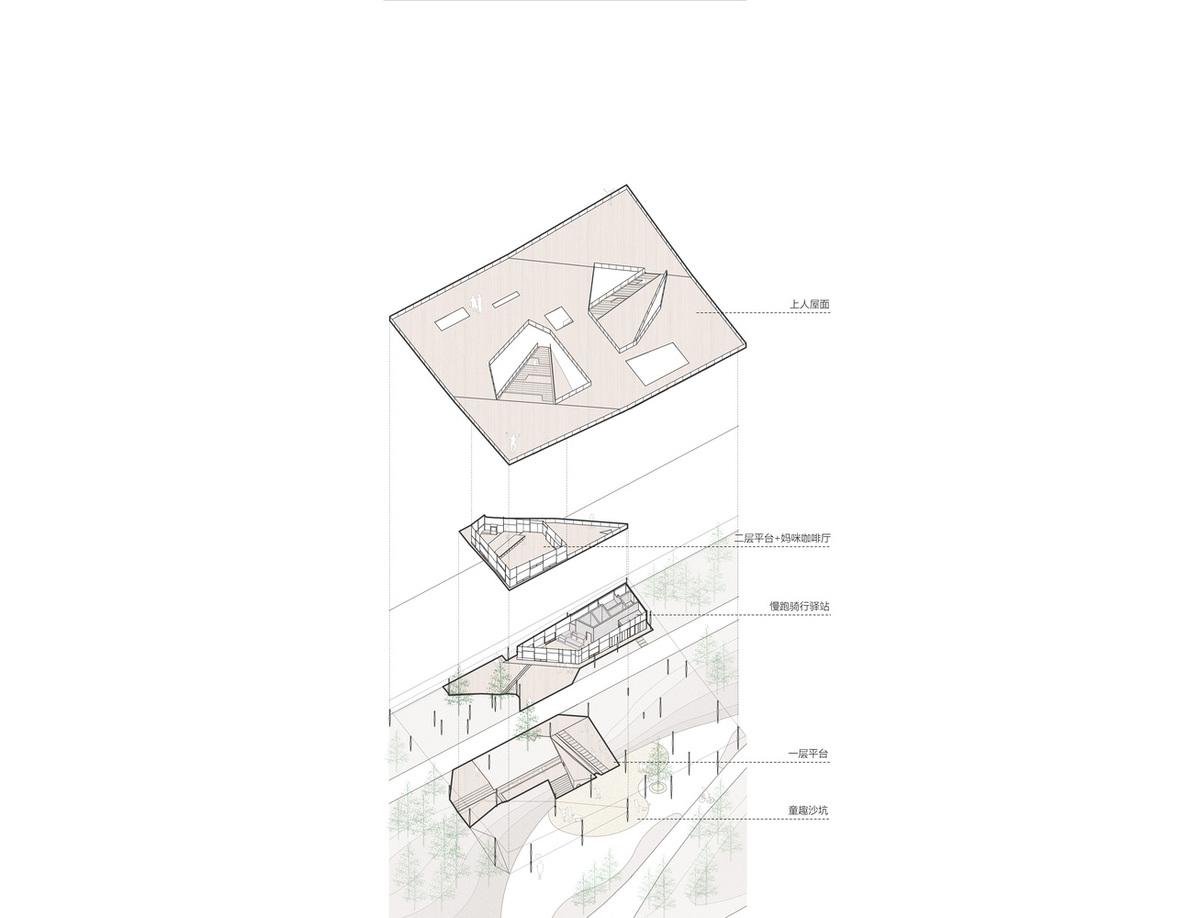

△ 爆炸轴测图

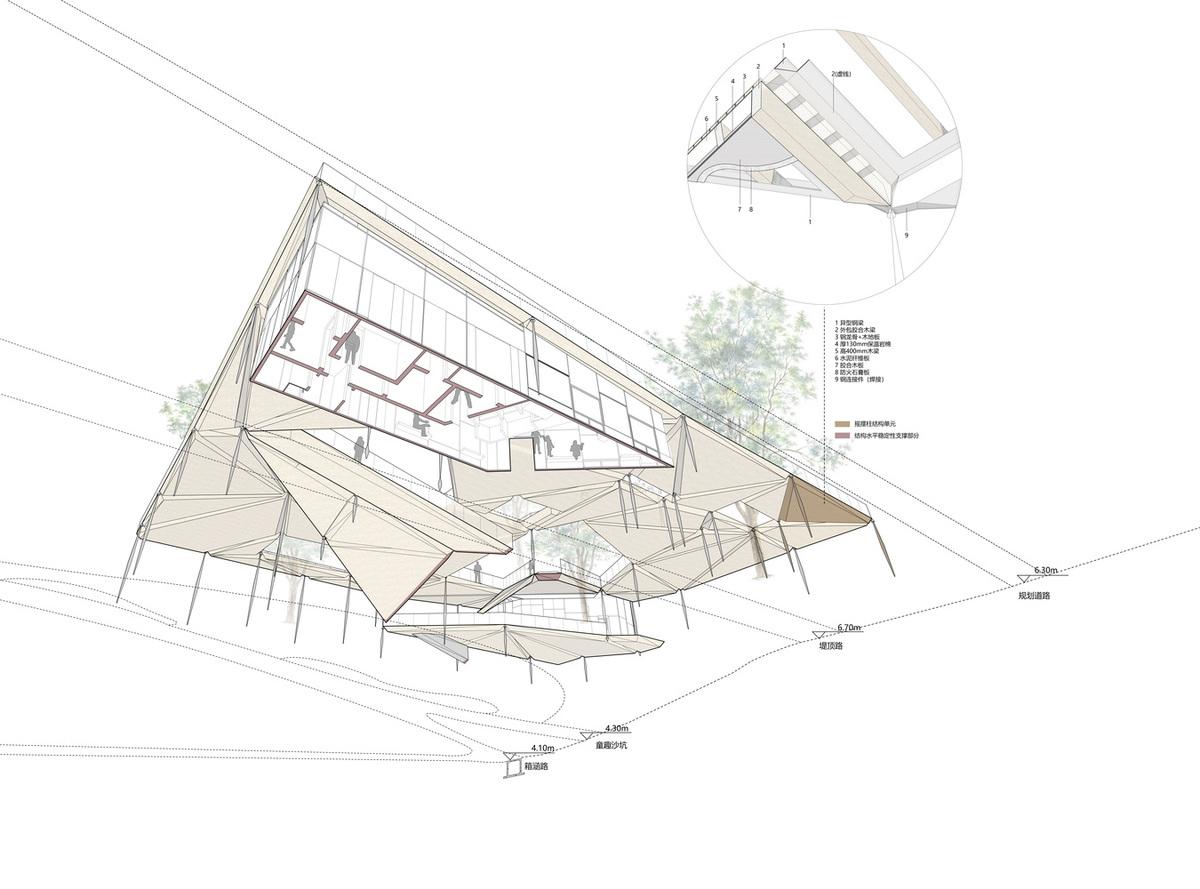

△ 屋顶透视

 项目信息

项目类型：景观建筑

项目地点：深圳，中国

建筑设计：同济原作设计工作室

面积：940 m²

项目年份：2020

摄影师：章鱼见筑

主创建筑师：章明 张姿 秦曙

建筑设计团队：余点（实习生）武筠松 李雪峰 靖振奇（实习生）

结构设计团队：张准 王瑞 王金花

结构设计师：张准 王瑞

设备设计团队：邵喆 孙嘉宾 马杏宇 赵时光

委托方：深圳市水务局

代建单位：华润置地有限公司
